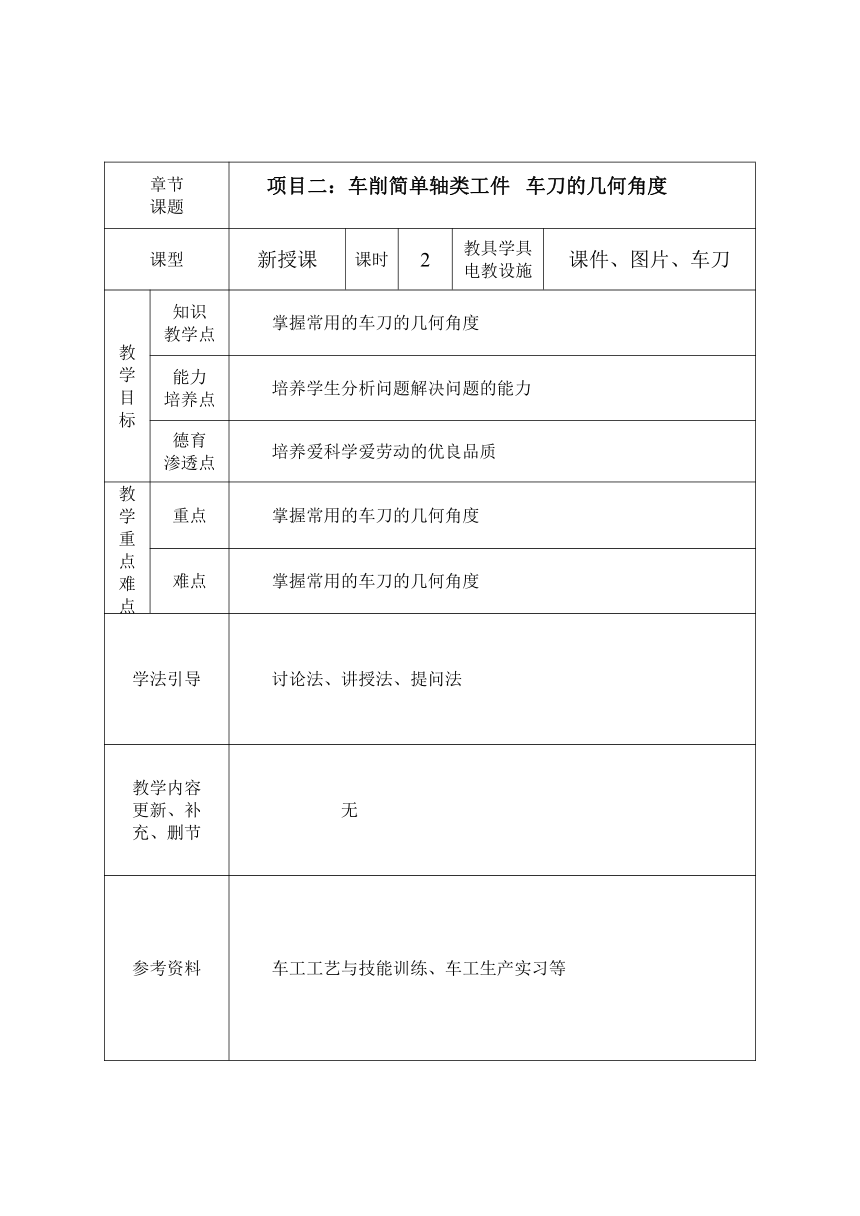

章节 课题 项目二：车削简单轴类工件 车刀的几何角度
课型 新授课 课时 2 教具学具电教设施 课件、图片、车刀
教学目标 知识 教学点 掌握常用的车刀的几何角度
能力 培养点 培养学生分析问题解决问题的能力
德育 渗透点 培养爱科学爱劳动的优良品质
教学重点难点 重点 掌握常用的车刀的几何角度
难点 掌握常用的车刀的几何角度
学法引导 讨论法、讲授法、提问法
教学内容 更新、补 充、删节 无
参考资料 车工工艺与技能训练、车工生产实习等
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
一、组织教学 点名考勤、稳定学生情绪、宣布上课 二、复习提问并作记录 1、车刀的组成部分？ 三、分析同学们的答题并作记录 四、讲授新课 1、车刀的角度和主要作用（视频演示+实物讲解） 车刀切削部分共有6个独立的基本角度：前角、主后角、副后角、主偏角、副偏角和刃倾角。两个派生角度：楔角和刀尖角。 在截面内测量的角度有： (1)前角： 前刀面和基面间的夹角。 (2)后角： 后刀面和切削平面间的夹角。 在基面内测量的角度有： (3)主偏角： 主切削刃在基面上的投影与进给运动方向问的夹角。 (4)副偏角： 副切削刃在基面上的投影与背离进给运动疗向问的夹角。 请同学回答问题，其余同学补充。 利用车刀实物及视频讲解，同学们在实物上找明各个角度。 主动回忆上节课内容，加强记忆 初步认识车刀的各个角度
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
在切削平面内测量的角度有： (5)刃倾角： 主切削刃与基面间的夹角。 两个派生角度： (6)楔角: 在主截面内前刀面与后刀面问的夹角。 (7)刀尖角: 主切削刃和副切削刃在基面上的投影间的夹角。 五、讨论题： 请同学分析45°刀、切断刀的6个独立的基本角度？ 六、提问并作记录 七、讲授新课 1、各个角度的功用 2、车刀主要角度的初步选择（举例说明） 八、布置作业 （一）课外作业 （二）预习作业：车刀的刃磨步骤 分组讨论其他车刀的几何角度 思考例子 得出结论 预习下节课内容 能够举一反三的思考问题 能够从案例中分析出应学的知识 养成预习书本的好习惯
