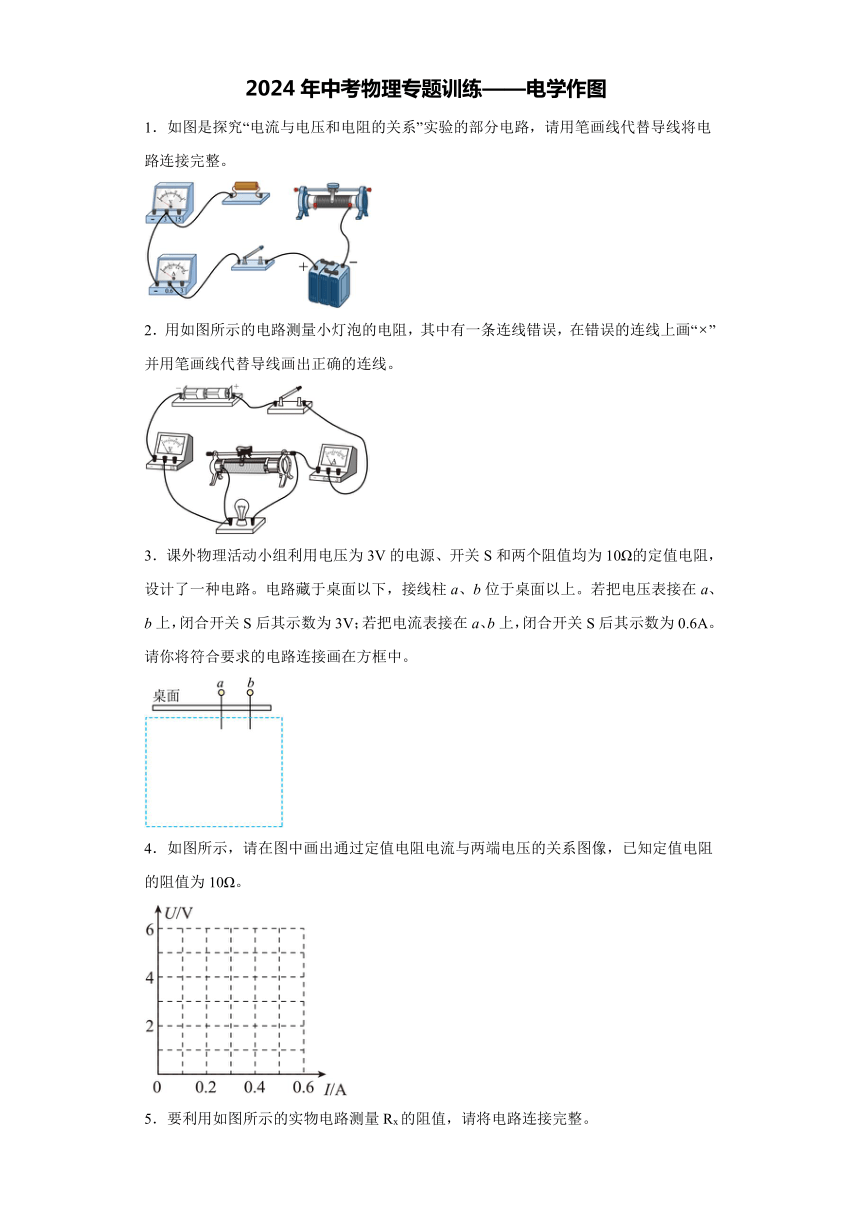

2024年中考物理专题训练——电学作图
1．如图是探究“电流与电压和电阻的关系”实验的部分电路，请用笔画线代替导线将电路连接完整。

2．用如图所示的电路测量小灯泡的电阻，其中有一条连线错误，在错误的连线上画“”并用笔画线代替导线画出正确的连线。

3．课外物理活动小组利用电压为3V的电源、开关S和两个阻值均为10Ω的定值电阻，设计了一种电路。电路藏于桌面以下，接线柱a、b位于桌面以上。若把电压表接在a、b上，闭合开关S后其示数为3V；若把电流表接在a、b上，闭合开关S后其示数为0.6A。请你将符合要求的电路连接画在方框中。

4．如图所示，请在图中画出通过定值电阻电流与两端电压的关系图像，已知定值电阻的阻值为10Ω。

5．要利用如图所示的实物电路测量Rx的阻值，请将电路连接完整。

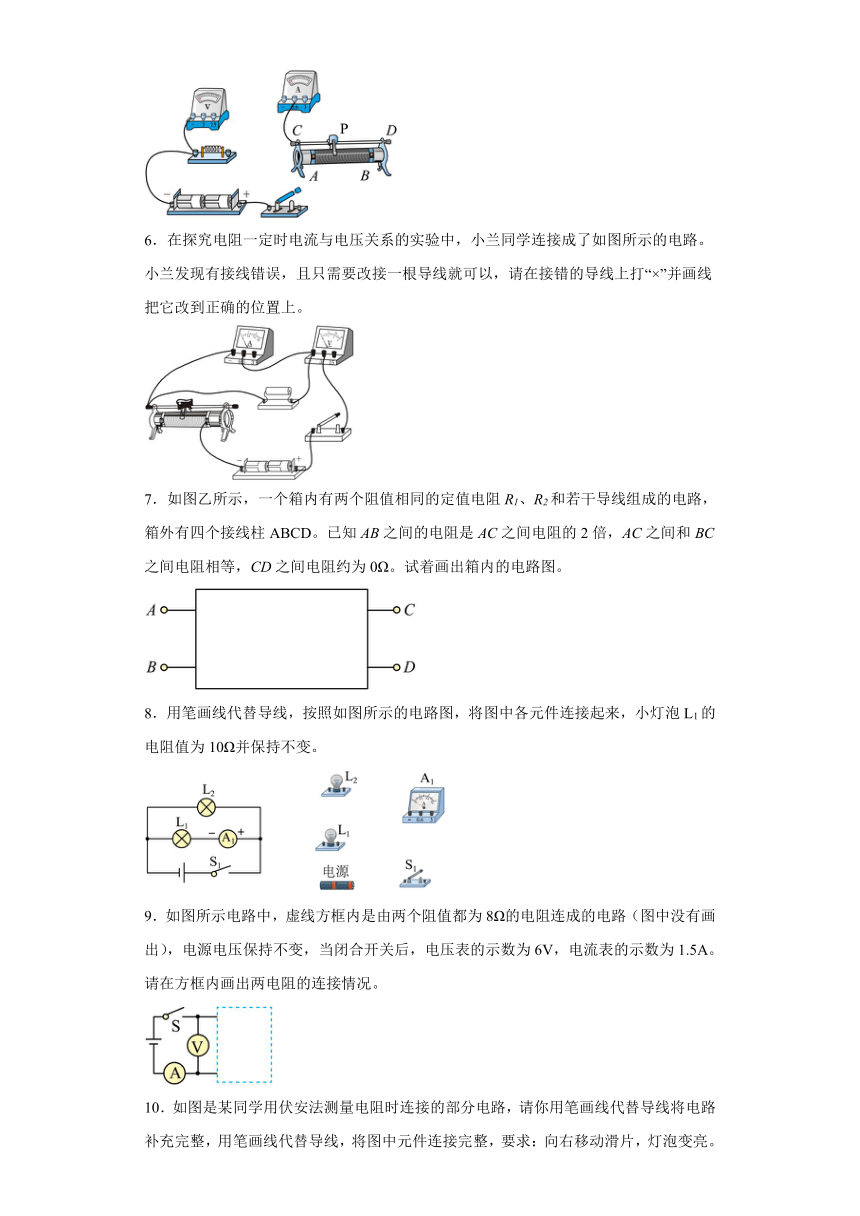

6．在探究电阻一定时电流与电压关系的实验中，小兰同学连接成了如图所示的电路。小兰发现有接线错误，且只需要改接一根导线就可以，请在接错的导线上打“×”并画线把它改到正确的位置上。

7．如图乙所示，一个箱内有两个阻值相同的定值电阻R1、R2和若干导线组成的电路，箱外有四个接线柱ABCD。已知AB之间的电阻是AC之间电阻的2倍，AC之间和BC之间电阻相等，CD之间电阻约为0Ω。试着画出箱内的电路图。

8．用笔画线代替导线，按照如图所示的电路图，将图中各元件连接起来，小灯泡L1的电阻值为10Ω并保持不变。
9．如图所示电路中，虚线方框内是由两个阻值都为8Ω的电阻连成的电路（图中没有画出），电源电压保持不变，当闭合开关后，电压表的示数为6V，电流表的示数为1.5A。请在方框内画出两电阻的连接情况。
10．如图是某同学用伏安法测量电阻时连接的部分电路，请你用笔画线代替导线将电路补充完整，用笔画线代替导线，将图中元件连接完整，要求：向右移动滑片，灯泡变亮。

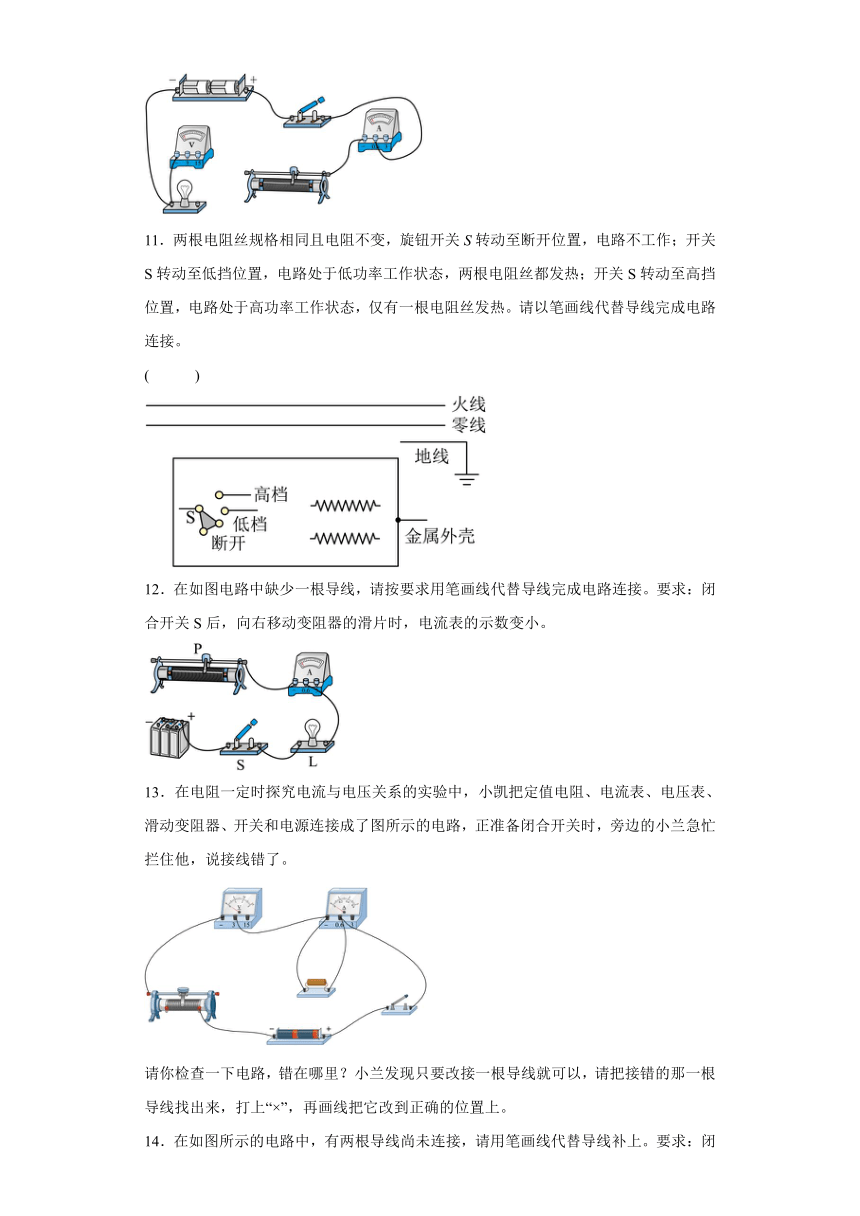

11．两根电阻丝规格相同且电阻不变，旋钮开关S转动至断开位置，电路不工作；开关S转动至低挡位置，电路处于低功率工作状态，两根电阻丝都发热；开关S转动至高挡位置，电路处于高功率工作状态，仅有一根电阻丝发热。请以笔画线代替导线完成电路连接。
( )
12．在如图电路中缺少一根导线，请按要求用笔画线代替导线完成电路连接。要求：闭合开关S后，向右移动变阻器的滑片时，电流表的示数变小。
13．在电阻一定时探究电流与电压关系的实验中，小凯把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了图所示的电路，正准备闭合开关时，旁边的小兰急忙拦住他，说接线错了。
请你检查一下电路，错在哪里？小兰发现只要改接一根导线就可以，请把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上。

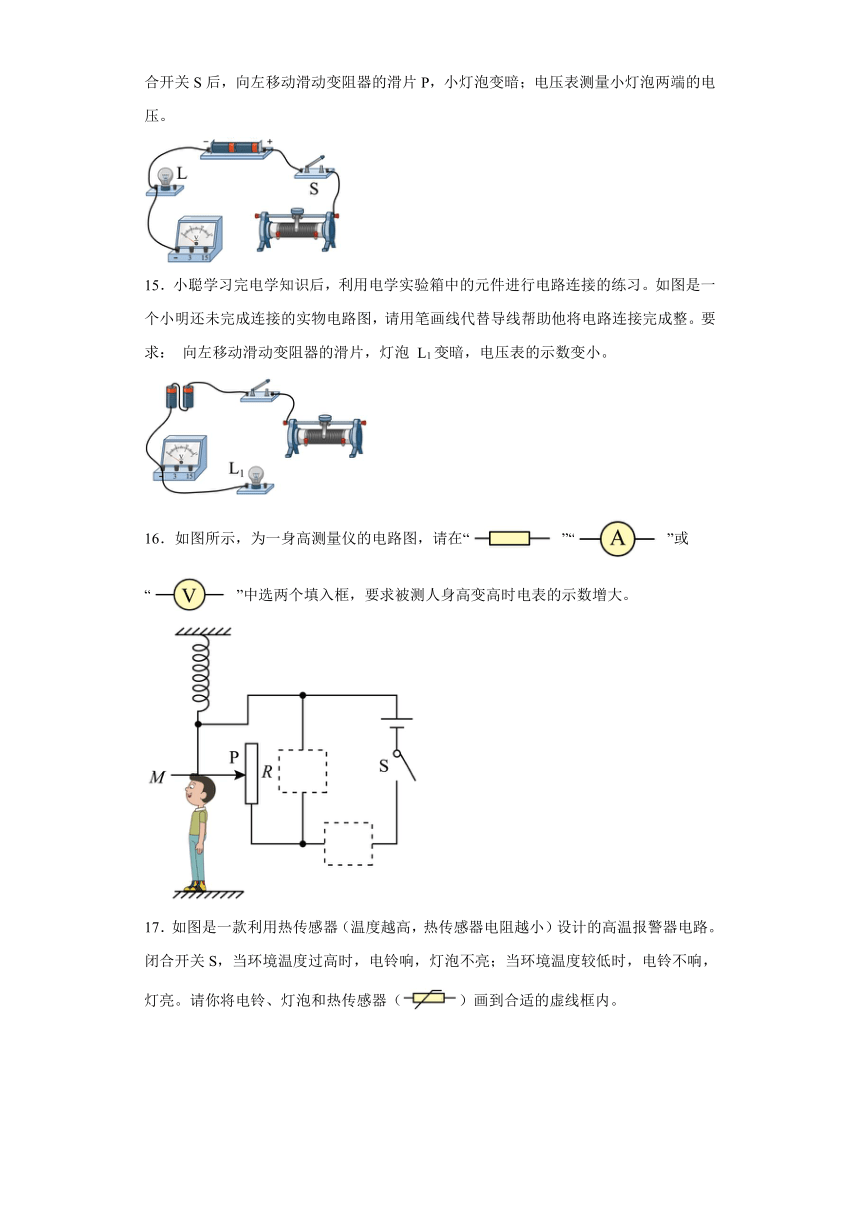

14．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S后，向左移动滑动变阻器的滑片P，小灯泡变暗；电压表测量小灯泡两端的电压。
15．小聪学习完电学知识后，利用电学实验箱中的元件进行电路连接的练习。如图是一个小明还未完成连接的实物电路图，请用笔画线代替导线帮助他将电路连接完成整。要求： 向左移动滑动变阻器的滑片，灯泡 L1变暗，电压表的示数变小。
16．如图所示，为一身高测量仪的电路图，请在“ ”“ ”或“ ”中选两个填入框，要求被测人身高变高时电表的示数增大。
17．如图是一款利用热传感器（温度越高，热传感器电阻越小）设计的高温报警器电路。闭合开关S，当环境温度过高时，电铃响，灯泡不亮；当环境温度较低时，电铃不响，灯亮。请你将电铃、灯泡和热传感器（）画到合适的虚线框内。

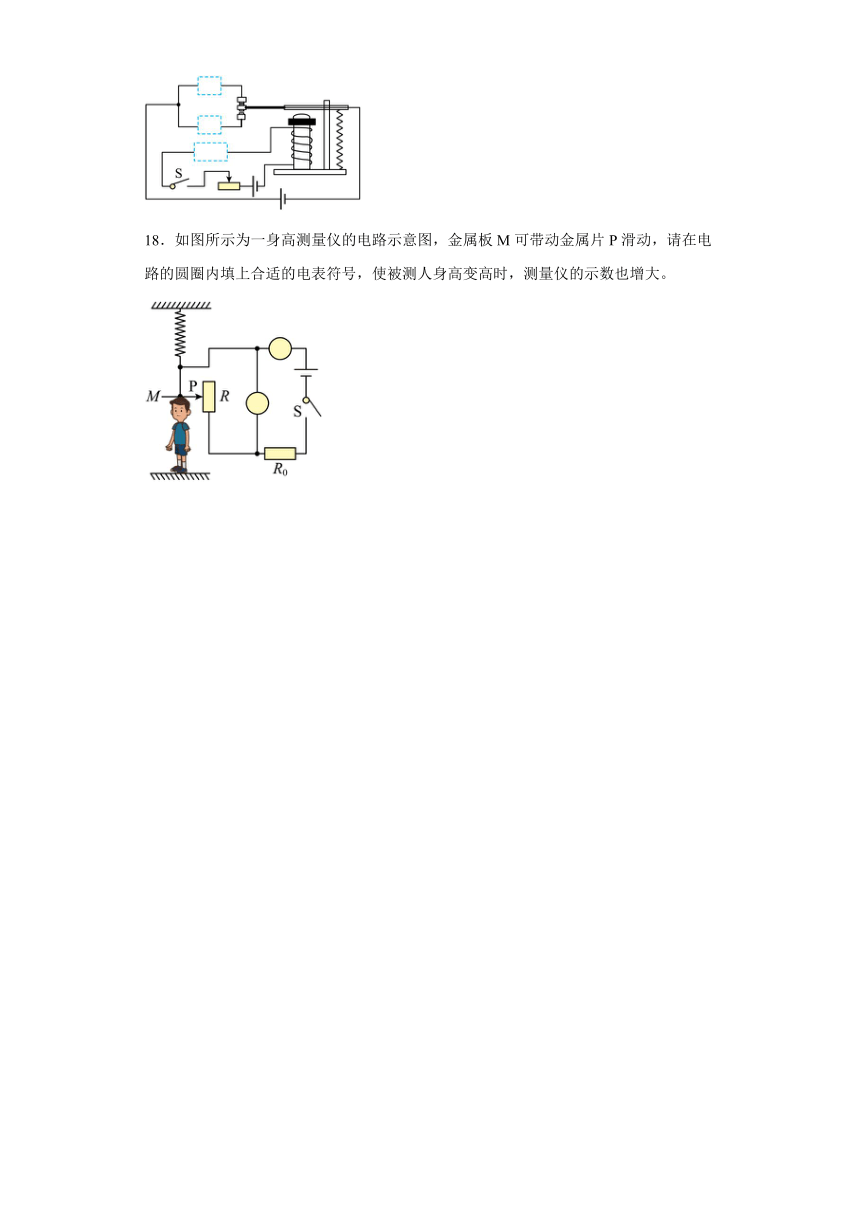

18．如图所示为一身高测量仪的电路示意图，金属板M可带动金属片P滑动，请在电路的圆圈内填上合适的电表符号，使被测人身高变高时，测量仪的示数也增大。
参考答案：
1．
【详解】探究电流与电压和电阻关系的实验中，电流表、电阻、滑动变阻器串联，电压表并联在电阻两端，滑动变阻器按一上一下接入电路，如图

2．
【详解】测量小灯泡的电阻的实验，应该是灯泡与变阻器串联，电压表与被测灯泡并联测灯泡两点的电压，电流表测通过灯泡的电流值；根据实物图可知，灯泡与滑动变阻器并联，电压表串联接入了电路；所以灯泡右侧的接线是错误的，应该把灯泡右边接线柱和电压表左边接线柱连接起来；改正方法如下图所示：

3．
【详解】两个定值电阻除了串联就是并联，当两个电阻串联时，电路中总电流为
而a、b处接电流表时，示数为0.6A，与题意不符；当两个电阻并联时，电路中总电流为
而a、b处接电流表时，正好符合题意；当两个电阻并联时，电压表接到干路a、b处时，电压表串联在电路中，测量电源电压，示数为3V，故电路图如下：

4．
【详解】由知道，则通过电阻的电流与电阻两端的电压成正比，所以
则当U1=2V时
I1=0.2A
U2=4V时
I2=0.4A
U3=6V时
I3=0.6A
利用描点法即画出通过定值电阻的电流与电阻两端的电压的图像，如下图

5．
【详解】电压表与Rx并联，电流表、滑动变阻器与Rx串联，电源为两节干电池，电压为3V，所以电压表用0~3V量程，滑动变阻器采用一上一下接线方式接入电路，故将B接线柱与开关右端接线柱相连。如图所示：

6．
【详解】探究电流和电压关系时，电压表和电阻并联，电流表串联连接，根据图像，电流表和电阻并联，而电压表串联了，只需要将电阻的左侧接线柱改接到电压表的右侧即可，如图所示：

7．
【详解】AB之间的电阻是AC之间电阻的2倍，说明接A、B接线柱时R1、R2串联接入电路，接A、C接线柱时，只有一个电阻接入电路；CD之间电阻约为0Ω，则说明接C、D接线柱时没有电阻接入电路；AC之间和BC之间电阻相等，说明接A、C和B、C两个接线柱时都只有一个电阻接入电路，则电路图如图所示：

8．
【详解】由电路图可知，两灯并联，电流表与灯L1串联，测通过灯L1的的电流，S1控制整个电路；电源电压为3V，小灯泡L1的电阻值为10Ω，由欧姆定律可知，通过小灯泡L1的电流为
故电流表选用小量程与灯L1串联，根据电路图连接实物图如下所示：
9．
【详解】由图可知，电压表测量虚线框内两电阻的电压，电流表测量两电阻的总电流，由欧姆定律可得虚线框内的总电阻为
由于总电阻小于单个电阻的阻值，所以虚线框内的两个电阻是并联的，如图所示：
10．
【详解】用伏安法测量电阻的实验中，除电压表其余元件都串联，电压表并接在小灯泡两端；由于要求“向右移动滑片，灯泡变亮”，所以需滑片向右移动时，接入电路中的电阻变小，电路中的电流变大，故滑片解右下接线柱，因电源电压3V，所以电压表接小量程，作图如下：
11．
【详解】当开关S转动至低挡位置，电路处于低功率工作状态，两根电阻丝都发热，根据变形公式可知，此时电路的电阻最大，由串联电阻的规律，则说明两电阻串联；开关S转动至高挡位置，电路处于高功率工作状态，仅有一根电阻丝发热，可知此时电路电阻最小，则另一根电阻丝被短路；由安全用电知识可知，开关接在火线和电阻丝之间，金属外壳接地线，如图所示：
12．
【详解】根据题意可知，闭合开关后，向右移动变阻器的滑片P时，电流表的示数变小，根据欧姆定律可知，电路中的总电阻变大，滑动变阻器接入电路中的电阻变大，所以滑动变阻器应接左下接线柱，如图所示：
13．
【详解】电路错在电流表和电阻并联，并且电压表并未与待测电阻并联，只改接一根导线来改变电路，电路接法如下
14．
【详解】根据题意可知，滑动变阻器能改变灯泡的亮度，所以滑动变阻器应与灯泡串联；电压表测量小灯泡两端的电压，则电压表应并联在灯泡的两端。闭合开关S，向左端移动滑动变阻器的滑片P，小灯泡变暗，说明此时电路电流减小，由欧姆定律可知，滑动变阻器接入电路的阻值变大，故将变阻器的右接线柱与灯泡的右接线柱相连。图中电源为2节干电池串联，电源电压约为3V，因此应将电压表的3V接线柱与灯泡的右接线柱相连，如下图所示：
15．
【详解】由题意知，用滑动变阻器来调节灯泡的亮度，所以变阻器与灯泡串联。变阻器应一上一下接入电路中，滑片向左移动，灯泡变暗，说明电路中的电流变小，据欧姆定律知，电路中的总电阻变大，变阻器接入电路的阻值变大。所以变阻器下端接线柱接在左端。电源为两节干电池，其电压不超过3V，所以电压表选用小量程。作图如下：
16．
【详解】电压表的内阻很大，在电路中相当于断路，所以电压表不能与电阻串联，则下面方框不能是电压表；若下面方框为电流表，当上面方框为电压表时，电路为R的简单电路，电压表测电源电压示数不变，电流表测电路中的电流，当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，由可知电流表的示数减小，这与电表的示数增大不符；当上面方框为定值电阻时，R与定值电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过定值电阻的电流不变，当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，由可知该支路的电流减小，因并联电路中干路电流等于各支路电流之和，所以，干路电流表示数减小，这与电表的示数增大不符；若下面方框为定值电阻，上面方框不能为电流表，否则滑动变阻器被短路；上面方框为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知电路电流减小，由U=IR可知，定值电阻两端的电压减小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。
由上述分析可知，下面方框填定值电阻的符号、上面方框填电压表的符号。如图所示：
17．
【详解】如图所示的是高温报警器，当环境温度升高到一定程度时，热传感器电阻越小，通过电磁铁的电流越大，电磁铁的磁性越强，电磁继电器的衔铁被吸合，动触点和下面的静触点接触，使得电铃接通发出报警声；当环境温度较低时，热传感器电阻越大，通过电磁铁的电流越小，电磁铁磁性越小，弹簧将衔铁拉起，使得灯泡工作，所以最上面的虚线框内接灯泡，中间虚线框接电铃，下方虚线框接热传感器，如图所示
18．
【详解】由图可知，与变阻器R并联的圆圈内是电压表，不可能为电流表，否则滑动变阻器被短路；与变阻器R串联的圆圈内是电流表，当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知电流表的示数减小，由串联分压可知，变阻器两端的电压变大，即电压表的示数变大，测量仪的示数变大，如图所示：
