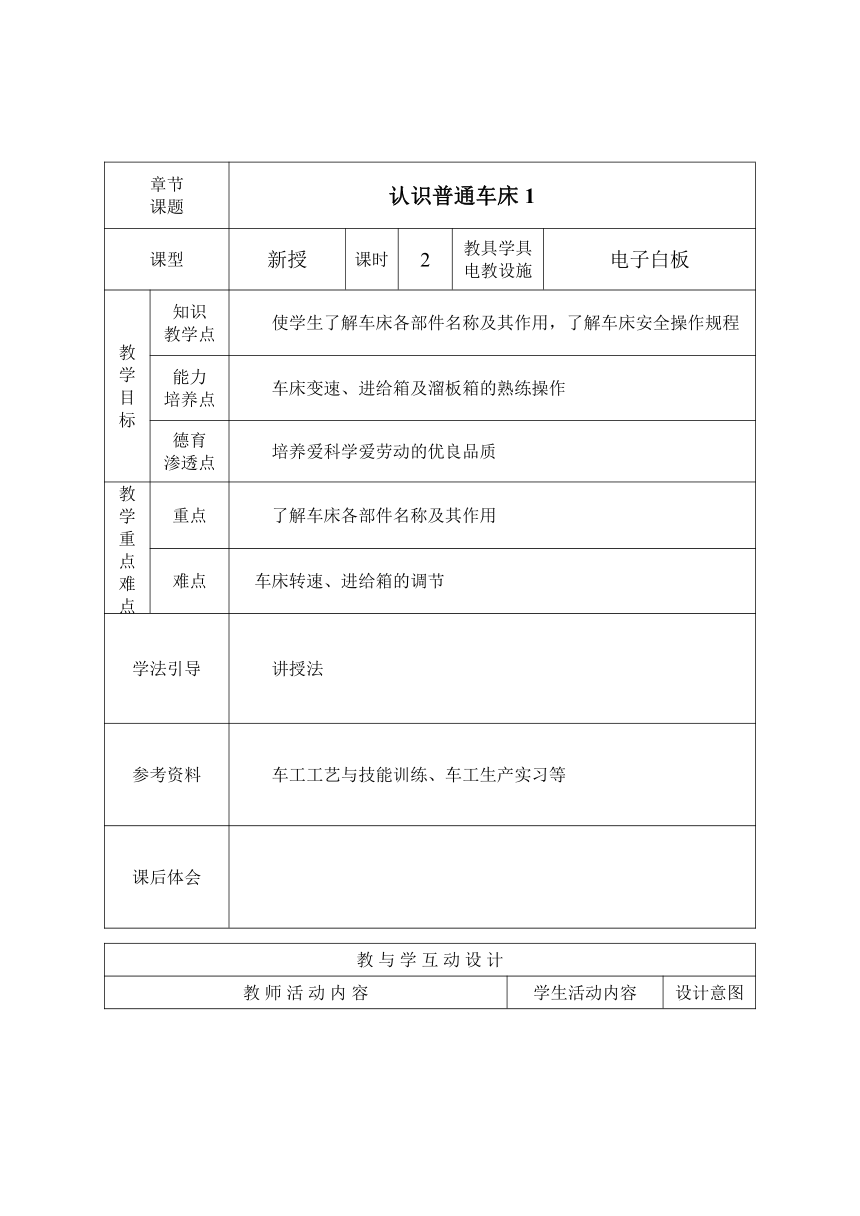

章节 课题 认识普通车床1
课型 新授 课时 2 教具学具电教设施 电子白板
教学目标 知识 教学点 使学生了解车床各部件名称及其作用，了解车床安全操作规程
能力 培养点 车床变速、进给箱及溜板箱的熟练操作
德育 渗透点 培养爱科学爱劳动的优良品质
教学重点难点 重点 了解车床各部件名称及其作用
难点 车床转速、进给箱的调节
学法引导 讲授法
参考资料 车工工艺与技能训练、车工生产实习等
课后体会
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
一、组织教学 点名考勤、稳定学生情绪、宣布上课 二、课前复习 1、请同学简述车床的加工范围？ 三、讲授新课 （一）车床结构及各部分作用（展示车床部件图片） （1）床头箱，其内部装有主轴和变速、传动机构。它的主要作用是支承主轴，并将动力经变速、传动机构传给主轴，使主轴获得不同的转速。（播放视频） （2）挂轮箱，其作用是通过改变交换齿轮箱齿轮的齿数，配合进给箱的变速运动，可车削出不同螺距的螺纹工件及满足大小不同的纵、横向进给量。 （播放视频） （3）进给箱的作用是把交换齿轮箱传来的运动，经过变速后传递给光杠、丝杠，以满足车螺纹与机动进给的需要。（播放视频） （4）溜板箱的作用是把光杠或丝杠传来的运动传递给床鞍及中滑板，以形成车刀纵向或横向进给运动。（播放视频） （5）刀架部件 由两层滑板（中、小滑板）、床鞍与刀架体共同组成。用于安装车刀并带动车刀作纵向、横向或斜向运动。（播放视频） （6）床身 车床精度要求很高的一个大型基础部件。主要作用是支承安装车床的其他部件，是床鞍、尾座运动的导向部分。（播放视频） 回答问题 观看演示视频 观看演示视频 观看演示视频 观看演示视频 观看演示视频 观看演示视频 认真听，并仔细领会 主动回忆上节课内容 学会转速的调节 学会挂轮箱的操作 学会进给箱的操作技术 学会溜板箱的操作技术 学会使用刀架 了解床身的构造
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
（7）尾座 安装在床身导轨上，并沿此导轨作纵向移动，以调整其工作位置。装上钻头可钻孔；装上板牙、丝锥可套螺纹和攻螺纹；装上铰刀可铰孔等。 （播放视频） （8） 冷却装置 冷却装置主要通过冷却泵将箱中的切削液加压后喷射到切削区域，降低切削温度，冲走切屑，润滑加工表面，以提高刀具的使用寿命和工件表面的加工质量。（播放视频） （二）车床安全操作规程 内容略 对每一条都详细解读 八、布置作业： 预习：车床的保养、车床的代号分类。 观看演示视频 观看演示视频 认真听，并仔细领会 预习下节课内容 学会尾座的操作 学会使用冷却液 详细了解车床的安全操作 通过预习，使学生能够主动的学习，为下节课做好基础
