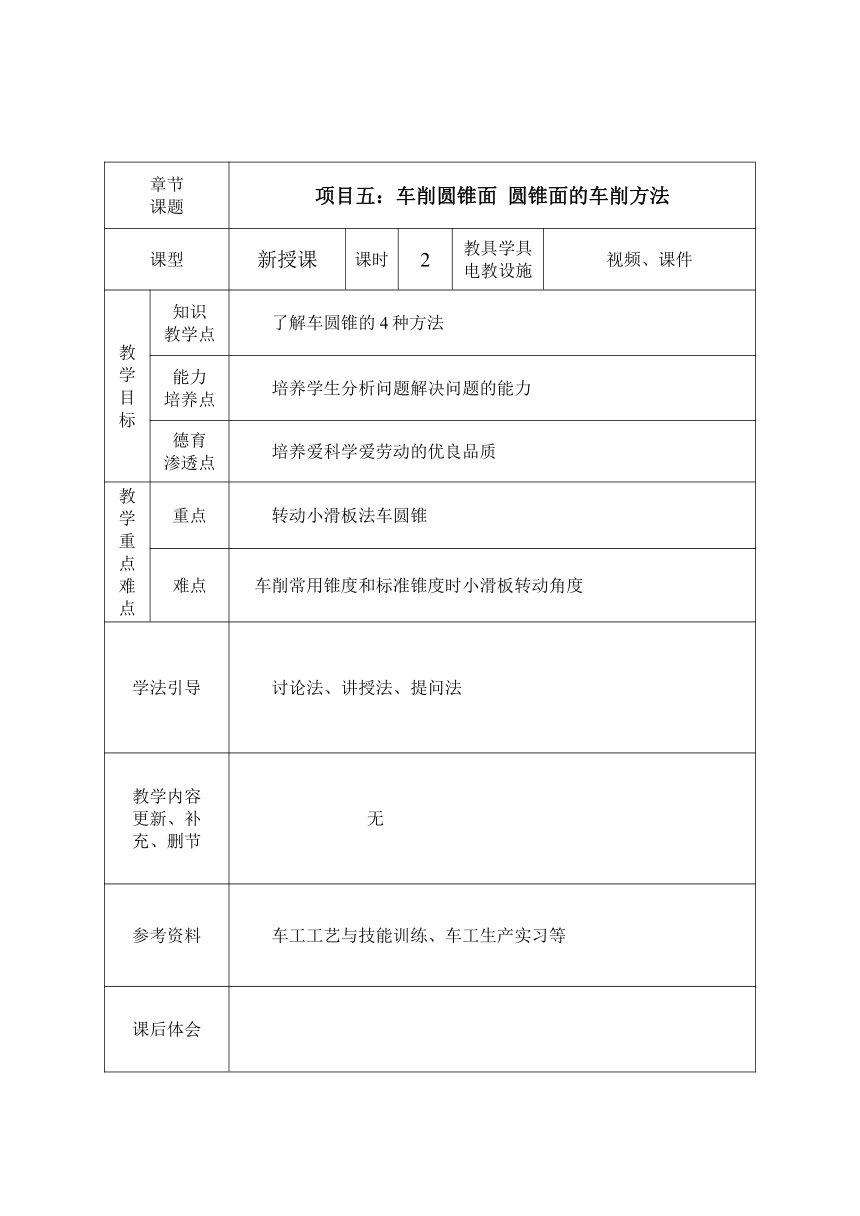

章节 课题 项目五：车削圆锥面 圆锥面的车削方法
课型 新授课 课时 2 教具学具电教设施 视频、课件
教学目标 知识 教学点 了解车圆锥的4种方法
能力 培养点 培养学生分析问题解决问题的能力
德育 渗透点 培养爱科学爱劳动的优良品质
教学重点难点 重点 转动小滑板法车圆锥
难点 车削常用锥度和标准锥度时小滑板转动角度
学法引导 讨论法、讲授法、提问法
教学内容 更新、补 充、删节 无
参考资料 车工工艺与技能训练、车工生产实习等
课后体会
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
一、组织教学 点名考勤、稳定学生情绪、宣布上课 二、复习提问并作记录 1、圆锥的术语？ 2、圆锥的计算公式？ 三、分析同学们的答题 四、讲授新课 车圆锥主要有以下四种方法： 1．转动小滑板法（视频演示） 特点： （1）转动小滑板可车各种角度的内、外圆锥，适用范围广。 （2）一般只能用手动进给，劳动强度较大，表面粗糙度较难控制。 （3）因受小滑板的行程限制，只能车削圆锥不长的工件。 注意事项： （1）装夹工件和车刀要正确 （2）确定小滑板转动角度 （3）转动小滑板时一定要注意转动方向正确 学会查表：（要求每位学生学会查表） 车削常用锥度和标准锥度时小滑板转动角度表 五、讨论题： 1、请同学分析如何用转动小滑板法车锥体配合？ 六、提问并作记录 回答问题：游标卡尺、内测千分尺 观看视频 认真领会 找出1:5的转动角度 分组讨论 回答问题 回忆上节课知识 学会转动小滑板法车削圆锥 对于每一个锥度，能快速找出小滑板的转动角度 培养团队合作意识
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
七、讲授新课 2．偏移尾座法（视频演示） 用偏移尾座法只适宜于加工锥度较小，长度较长的外圆 锥工件。 3．仿形法(靠模法) （视频演示） 特点： （1）优点是调整锥度既方便，又准确，因中心孔接触良好，所以锥面质量高．可机动进给车外圆锥和内圆锥。 （2）但靠模装置的角度调节范围较小，一般在1 2°以内。 4．宽刃刀车削法（视频演示） 八、讨论题： 请同学分析各锥体加工的适用范围？ 九、布置作业 （1）课外作业 （2）预习作业： 内圆锥的车削 观看视频 认真领会 观看视频 认真领会 观看视频 认真领会 分组讨论 预习下节课内容 学会偏移尾座法车削圆锥 学会仿形法车削圆锥 学会宽刃刀车削法车削圆锥 培养团队合作意识 培养学生预习书本的好习惯
