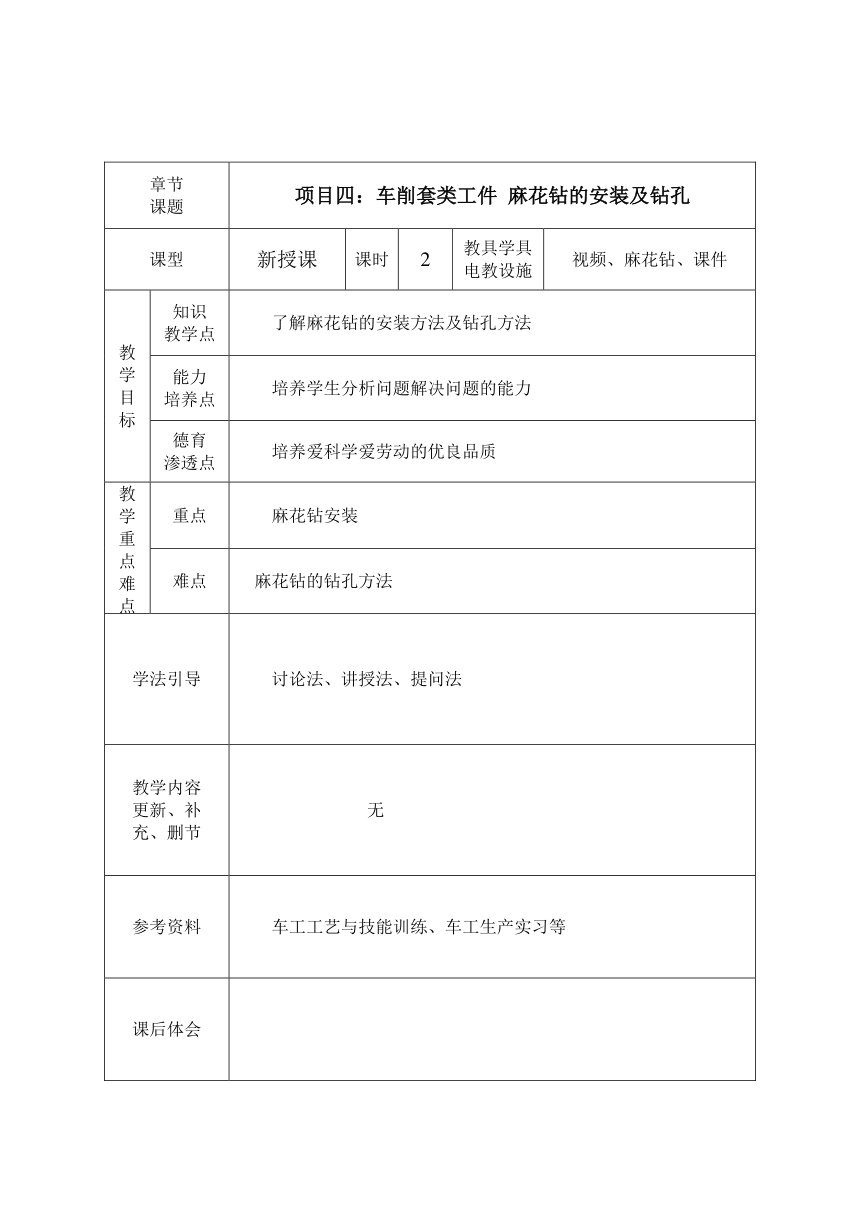

章节 课题 项目四：车削套类工件 麻花钻的安装及钻孔
课型 新授课 课时 2 教具学具电教设施 视频、麻花钻、课件
教学目标 知识 教学点 了解麻花钻的安装方法及钻孔方法
能力 培养点 培养学生分析问题解决问题的能力
德育 渗透点 培养爱科学爱劳动的优良品质
教学重点难点 重点 麻花钻安装
难点 麻花钻的钻孔方法
学法引导 讨论法、讲授法、提问法
教学内容 更新、补 充、删节 无
参考资料 车工工艺与技能训练、车工生产实习等
课后体会
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
一、组织教学 点名考勤、稳定学生情绪、宣布上课 二、复习提问并作记录 麻花钻有哪几部分组成？ 三、分析同学们的答题 四、讲授新课 1、麻花钻的装夹 （1）直柄麻花钻的装夹 直柄麻花钻的装夹常用钻夹头装夹，然后将钻夹头锥柄装入车床尾座筒锥孔中即可进行钻削。 活动设计：学生进行操作直柄麻花钻练习 （2）锥柄麻花钻的装夹 在钻柄处装一个与尾座套筒规格相同的过渡锥套，然后再将过渡锥套装入尾座套筒锥孔内 活动设计：学生进行操作锥柄麻花钻练习 （3）用V形架装夹（图片展示） （4）用专用夹具装夹（图片展示） 回答问题：柄部、颈部、工作部分 分组进行操作练习 分组进行操作练习 回忆上节课知识 对直柄麻花钻的装夹有初步的认识 对锥柄麻花钻的装夹有初步的认识
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
2、钻孔方法（视频演示） (1)钻孔时切削用量、进给量的选择 (2)钻孔时注意事项 ① 将钻头装入尾座套筒中，找正钻头轴线与工件旋转轴线相重合，否则会使钻头折断。 ② 钻孔，必须将端面车平，中心处不允许有凸头，否则钻头不能定心，会使钻头折断。 ③ 当钻头刚接触工件端面和钻通孔快要钻透时，进给量要小，以防钻头折断。 ④ 钻小而深孔时，应先用中心钻钻中心孔，避免将孔钻歪。 ⑤ 钻深孔时，切屑不易排出，要经常把钻头退出清除切屑。 ⑥ 钻削钢料时，必须浇注充分的切削液，使钻头冷却。钻铸铁时可不用切削液。 五、布置作业 （1）课后作业 （2）预习作业：车削内孔 观看视频 认真领会 预习下节课内容 使学生学会用麻花钻钻孔，并了解钻孔的注意事项 培养学生预习书本的好习惯
