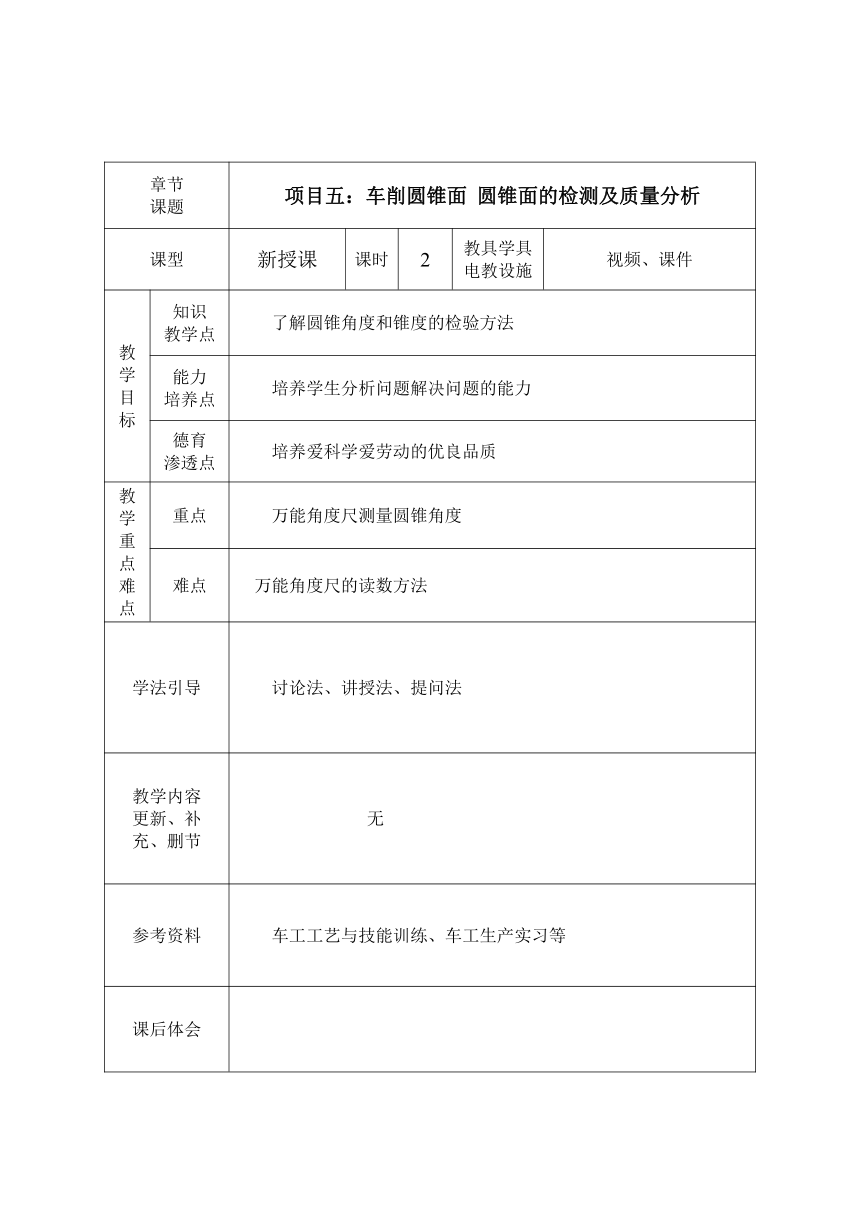

章节 课题 项目五：车削圆锥面 圆锥面的检测及质量分析
课型 新授课 课时 2 教具学具电教设施 视频、课件
教学目标 知识 教学点 了解圆锥角度和锥度的检验方法
能力 培养点 培养学生分析问题解决问题的能力
德育 渗透点 培养爱科学爱劳动的优良品质
教学重点难点 重点 万能角度尺测量圆锥角度
难点 万能角度尺的读数方法
学法引导 讨论法、讲授法、提问法
教学内容 更新、补 充、删节 无
参考资料 车工工艺与技能训练、车工生产实习等
课后体会
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
一、组织教学 点名考勤、稳定学生情绪、宣布上课 二、复习提问并作记录 1、内圆锥面车削方法有几种？ 三、分析同学们的答题 四、讲授新课 1、圆锥工件的测量 （1）万能角度尺的结构（实物展示） （2）万能角度尺的读数方法（视频演示） 万能角度尺的读数机构是根据游标原理制成的。如图5-15a所示，主尺刻线每格为1°。游标的刻线是取主尺的29°等分为30格，因此游标尺上每格的刻度值为： 主尺1格和游标尺1格之差： 1°58′= 2′ 即万能角度尺的测量精度为2′。 万能角度尺的读数方法为： ① 以游标零刻线位置为准，在尺身上读取整数。 ② 看游标上哪条刻线与主尺上的某一刻线（第a条刻线）对齐，再用精度值乘刻线数（a），得出小数值。 ③ 整数加上小数得到万能角度尺的读数。 举例：求读数？ 回答问题：转动小滑板、仿形 观看实物 观看视频 回答：10°52′ 回忆上节课知识 了解万能角度尺的结构 学会万能角度尺的读数方法 通过例子, 加强万能角度尺的读数能力
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
五、训练： 1、请同学用万能角度尺测量锥体，得出结果。 六、提问并作记录 七、讲授新课 2．用角度样板测量（观看视频） 在成批和大量生产时，可用专用的角度样板来测量。用样板测量圆锥齿轮坯角度的方法见图5-17。 3、圆锥工件质量分析 车削圆锥的主要质量问题是工件的锥度不对或圆锥的母线不直而造成的废品。废品的种类、原因及预防措施见表5-3。 对锥度不正确的原因，进行分析，并提出解决方案。 八、布置作业 （1）课外作业 （2）预习作业： 成形面的车削技术 测量锥度 得出结果 回答问题 观看视频 认真领会 预习下节课内容 培养学生团队合作意识能力 学会用样板测量 培养学生预习书本的好习惯
