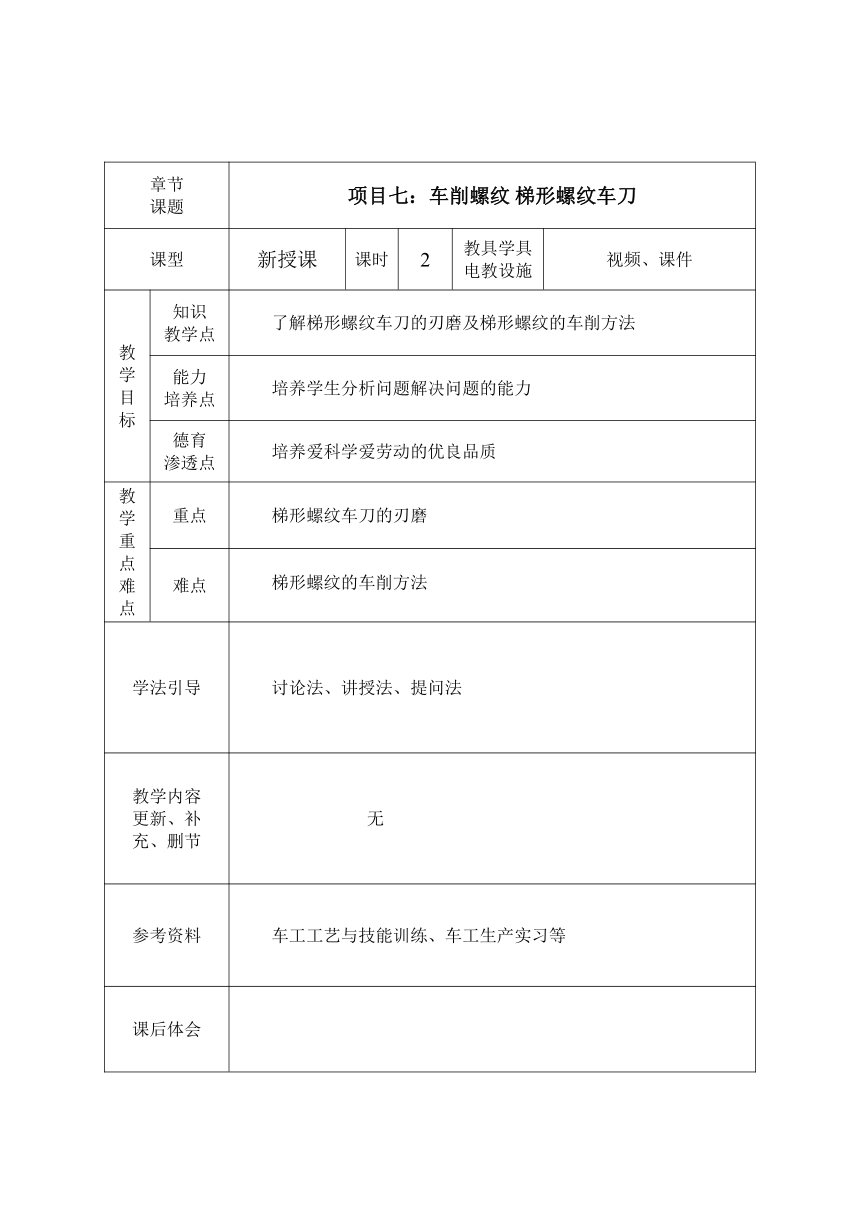

章节 课题 项目七：车削螺纹 梯形螺纹车刀
课型 新授课 课时 2 教具学具电教设施 视频、课件
教学目标 知识 教学点 了解梯形螺纹车刀的刃磨及梯形螺纹的车削方法
能力 培养点 培养学生分析问题解决问题的能力
德育 渗透点 培养爱科学爱劳动的优良品质
教学重点难点 重点 梯形螺纹车刀的刃磨
难点 梯形螺纹的车削方法
学法引导 讨论法、讲授法、提问法
教学内容 更新、补 充、删节 无
参考资料 车工工艺与技能训练、车工生产实习等
课后体会
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图

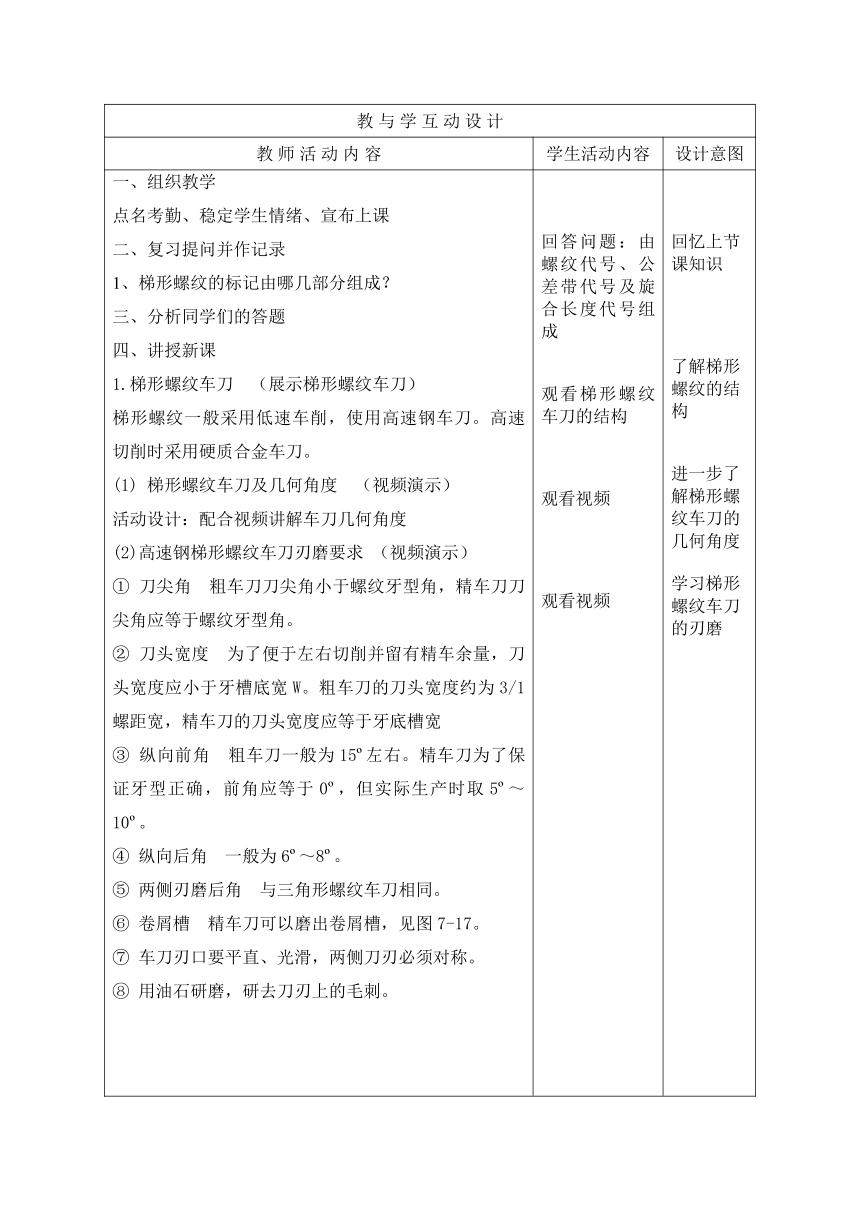

一、组织教学 点名考勤、稳定学生情绪、宣布上课 二、复习提问并作记录 1、梯形螺纹的标记由哪几部分组成？ 三、分析同学们的答题 四、讲授新课 1.梯形螺纹车刀 （展示梯形螺纹车刀） 梯形螺纹一般采用低速车削，使用高速钢车刀。高速切削时采用硬质合金车刀。 (1) 梯形螺纹车刀及几何角度 （视频演示） 活动设计：配合视频讲解车刀几何角度 (2)高速钢梯形螺纹车刀刃磨要求 （视频演示） ① 刀尖角 粗车刀刀尖角小于螺纹牙型角，精车刀刀尖角应等于螺纹牙型角。 ② 刀头宽度 为了便于左右切削并留有精车余量，刀头宽度应小于牙槽底宽W。粗车刀的刀头宽度约为3/1螺距宽，精车刀的刀头宽度应等于牙底槽宽 ③ 纵向前角 粗车刀一般为15 左右。精车刀为了保证牙型正确，前角应等于0 ，但实际生产时取5 ～10 。 ④ 纵向后角 一般为6 ～8 。 ⑤ 两侧刃磨后角 与三角形螺纹车刀相同。 ⑥ 卷屑槽 精车刀可以磨出卷屑槽，见图7-17。 ⑦ 车刀刃口要平直、光滑，两侧刀刃必须对称。 ⑧ 用油石研磨，研去刀刃上的毛刺。 回答问题：由螺纹代号、公差带代号及旋合长度代号组成 观看梯形螺纹车刀的结构 观看视频 观看视频 回忆上节课知识 了解梯形螺纹的结构 进一步了解梯形螺纹车刀的几何角度 学习梯形螺纹车刀的刃磨
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
(3)梯形螺纹的车削方法 （视频演示） 梯形螺纹的车削方法有低速车削和高速车削两种。对于精度要求高的梯形螺纹应采用低速车削的方法。 梯形螺纹的低速车削方法一般有左右切削法，车直槽法，车阶梯槽法。 ① 螺距小于4mm和精度要求不高的工件，可用一把梯形螺纹车刀，采用直进法并用少量的左右切削法车削成形。 ② 螺距大于4mm和精度要求高的梯形螺纹，一般采用车直槽法，分刀车削，先用车槽刀车出螺旋槽，再用梯形螺纹车刀进行车削。具体做法如下： 1)车梯形螺纹时，螺纹顶径留0.3mm左右余量，且倒角与端面成15°。 2)选用刀头宽度稍小于槽底宽的车槽刀，粗车螺纹(每边留0.25～0.35mm左右的余量)。 3)用梯形螺纹车刀采用左右切削法车削梯形螺纹牙型两侧面，每边留01～0.2mm的精车余量，并车准螺纹小径尺寸。 4)精车大径至图样要求。 5)选用梯形螺纹精车刀，采用左右切削法完成螺纹加工。 五、布置作业 （1）课外作业 （2）预习作业：梯形螺纹的测量 观看视频 预习下节课内容 学会梯形螺纹的车削方法 培养学生预习书本的好习惯
