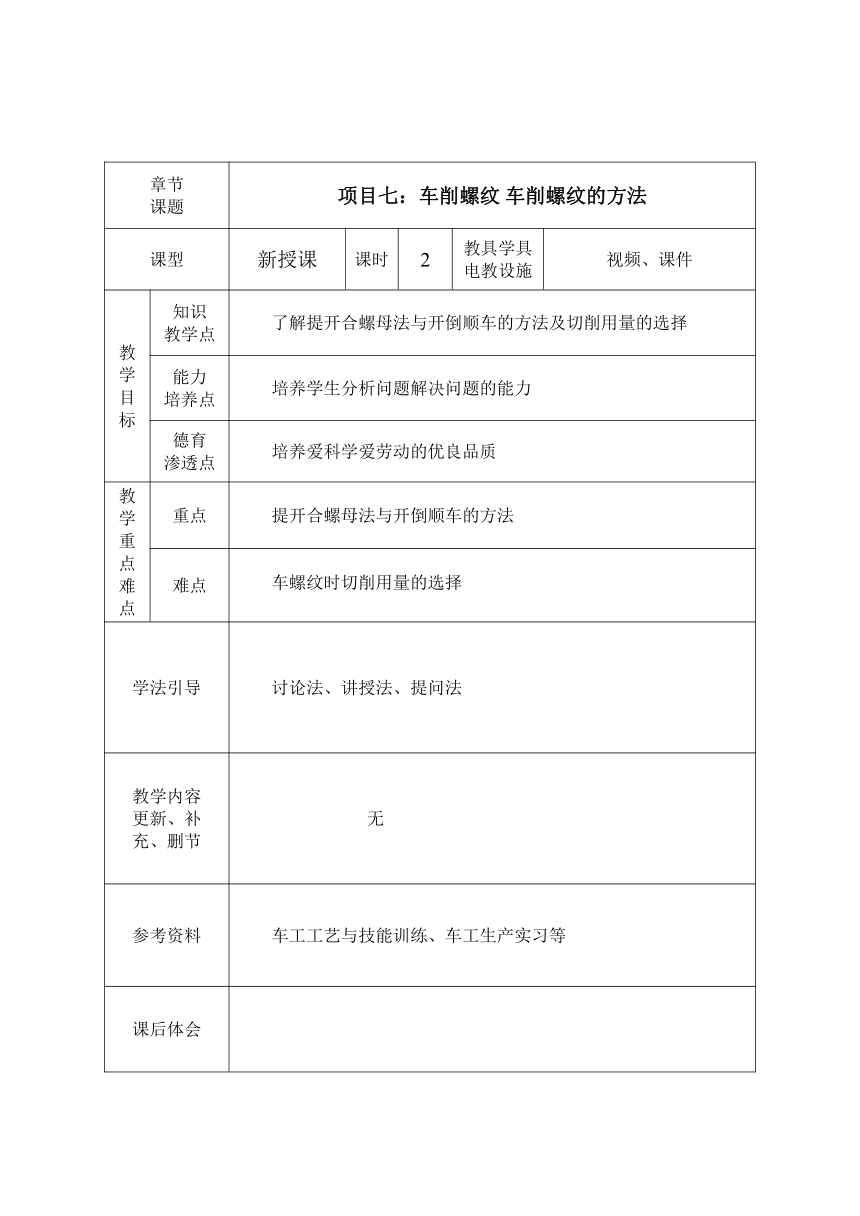

章节 课题 项目七：车削螺纹 车削螺纹的方法
课型 新授课 课时 2 教具学具电教设施 视频、课件
教学目标 知识 教学点 了解提开合螺母法与开倒顺车的方法及切削用量的选择
能力 培养点 培养学生分析问题解决问题的能力
德育 渗透点 培养爱科学爱劳动的优良品质
教学重点难点 重点 提开合螺母法与开倒顺车的方法
难点 车螺纹时切削用量的选择
学法引导 讨论法、讲授法、提问法
教学内容 更新、补 充、删节 无
参考资料 车工工艺与技能训练、车工生产实习等
课后体会

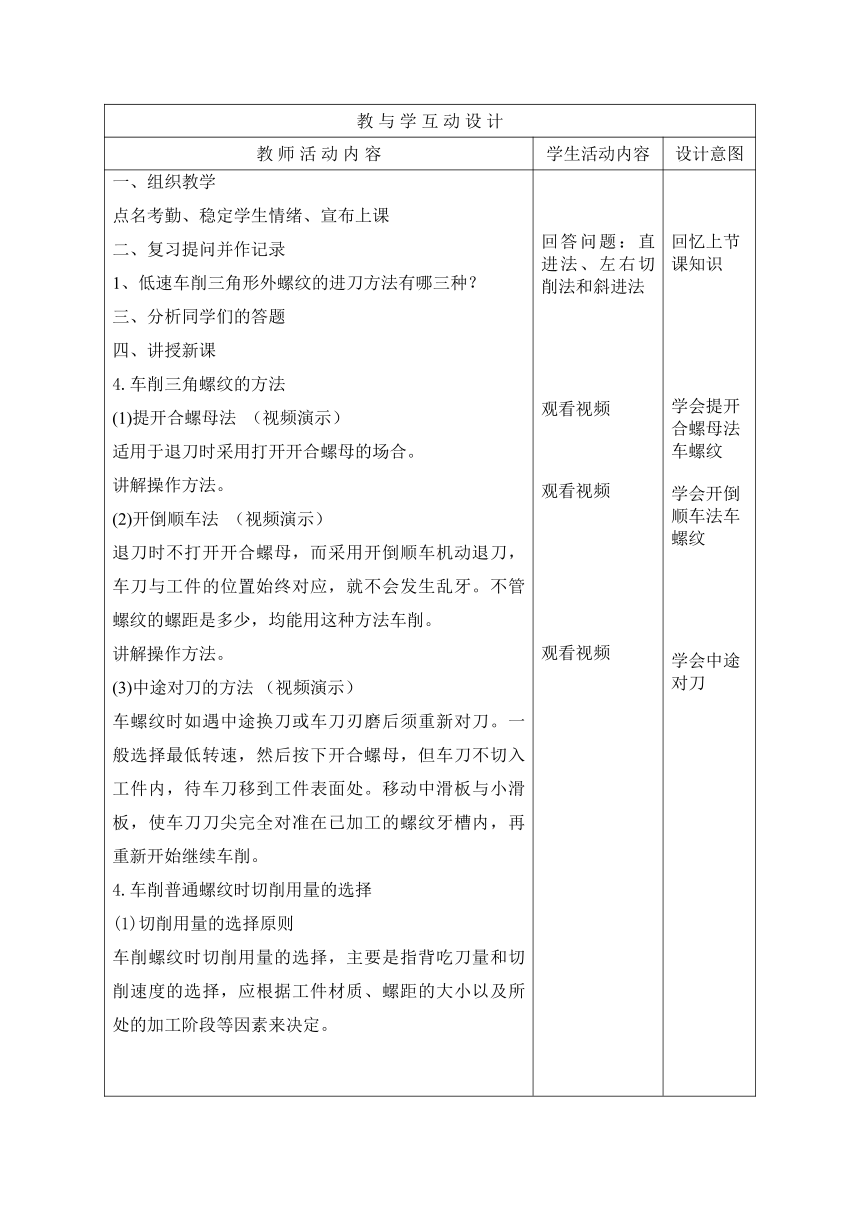

教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
一、组织教学 点名考勤、稳定学生情绪、宣布上课 二、复习提问并作记录 1、低速车削三角形外螺纹的进刀方法有哪三种？ 三、分析同学们的答题 四、讲授新课 4.车削三角螺纹的方法 (1)提开合螺母法 （视频演示） 适用于退刀时采用打开开合螺母的场合。 讲解操作方法。 (2)开倒顺车法 （视频演示） 退刀时不打开开合螺母，而采用开倒顺车机动退刀，车刀与工件的位置始终对应，就不会发生乱牙。不管螺纹的螺距是多少，均能用这种方法车削。 讲解操作方法。 (3)中途对刀的方法 （视频演示） 车螺纹时如遇中途换刀或车刀刃磨后须重新对刀。一般选择最低转速，然后按下开合螺母，但车刀不切入工件内，待车刀移到工件表面处。移动中滑板与小滑板，使车刀刀尖完全对准在已加工的螺纹牙槽内，再重新开始继续车削。 4.车削普通螺纹时切削用量的选择 (1)切削用量的选择原则 车削螺纹时切削用量的选择，主要是指背吃刀量和切削速度的选择，应根据工件材质、螺距的大小以及所处的加工阶段等因素来决定。 回答问题：直进法、左右切削法和斜进法 观看视频 观看视频 观看视频 回忆上节课知识 学会提开合螺母法车螺纹 学会开倒顺车法车螺纹 学会中途对刀
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
选择的原则是： ① 根据车削要求 前几次进给的切削用量可大些，以后每次切削用量应逐渐减小；精车时，背吃刀量应更小，切削速度应选低些。 ② 根据切削状况 车外螺纹时切削用量可大些，车内螺纹时，由于刀杆刚性差，切削用量可小些；在细长轴上加工螺纹，由于工件刚性差，切削用量应适当减小；车螺距较大的螺纹，进给量较大，所以，背吃刀量和切削速度应适当减小。 ③ 根据工件材料 加工脆性材料(铸铁、黄铜等)，切削用量可小些，加工塑性材料(钢等)，切削用量可大些。 ④ 根据进给方式 直进法车削，由于切削面积大、刀具受力大，所以切削用量可小些，若用左右切削法，切削用量可大些。 (2)普通螺纹切削深度及走刀参考推荐值，见表7-2。 活动设计：查表得出螺距为3的进刀量。 五、布置作业 （1）课外作业 （2）预习作业： 车削梯形螺纹的方法 查表 预习下节课内容 学会查表 培养学生预习书本的好习惯
