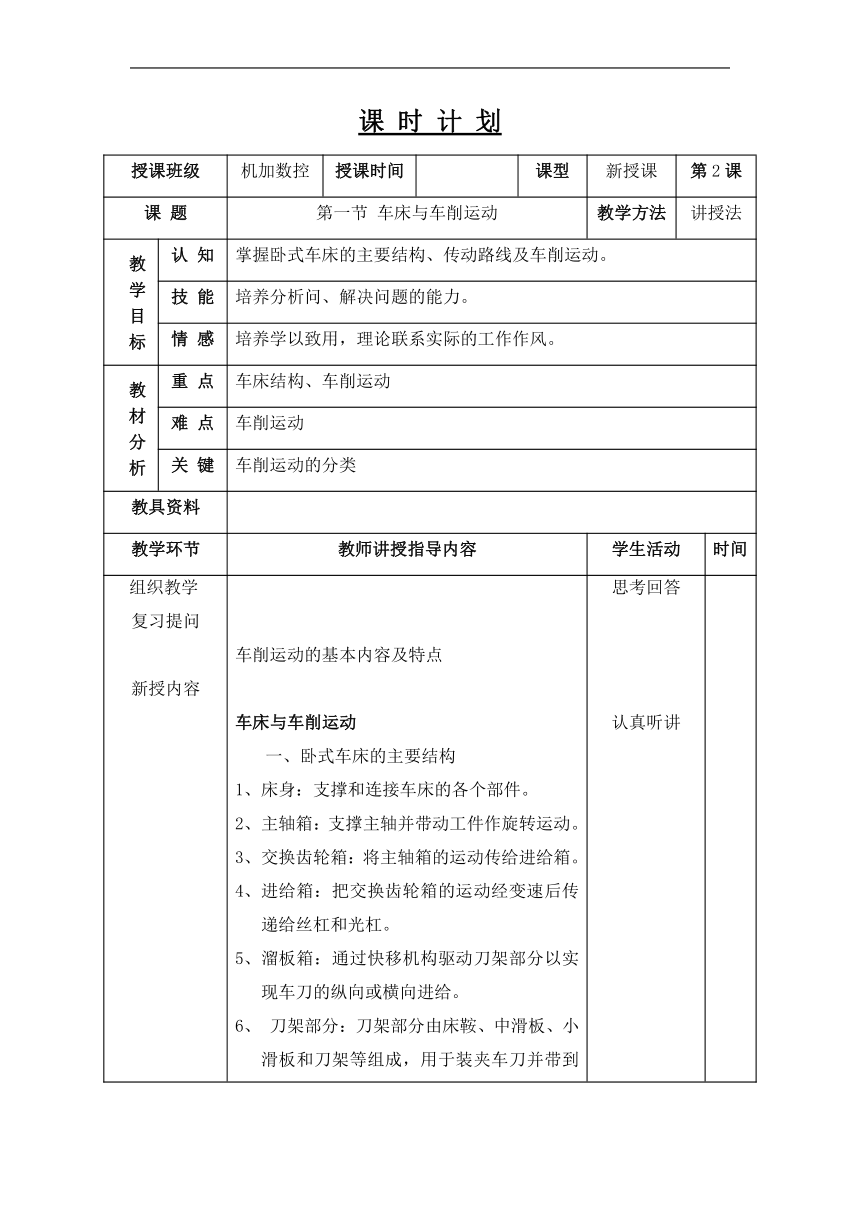

课 时 计 划
授课班级 机加数控 授课时间 课型 新授课 第2课
课 题 第一节 车床与车削运动 教学方法 讲授法
教 学 目 标 认 知 掌握卧式车床的主要结构、传动路线及车削运动。
技 能 培养分析问、解决问题的能力。
情 感 培养学以致用，理论联系实际的工作作风。
教 材 分 析 重 点 车床结构、车削运动
难 点 车削运动
关 键 车削运动的分类
教具资料
教学环节 教师讲授指导内容 学生活动 时间
组织教学 复习提问 新授内容 练习 小结 作业 车削运动的基本内容及特点 车床与车削运动 卧式车床的主要结构 床身：支撑和连接车床的各个部件。 主轴箱：支撑主轴并带动工件作旋转运动。 交换齿轮箱：将主轴箱的运动传给进给箱。 进给箱：把交换齿轮箱的运动经变速后传递给丝杠和光杠。 溜板箱：通过快移机构驱动刀架部分以实现车刀的纵向或横向进给。 刀架部分：刀架部分由床鞍、中滑板、小滑板和刀架等组成，用于装夹车刀并带到车刀作纵向运动、横向运动和斜向运动及曲向运动。沿工件轴向的运动为纵向运动，垂直于工件轴向的运动为横向运动。 7、尾座：尾座安装在床身导轨上，不，沿此导轨纵向移动，以调整其工作位置。尾座主要用顶尖，以支顶较长工件。也可装夹钻头或铰刀等加工。 8、床脚：前后两个床脚分别与床身前后端下部连为一体，用以支撑床身及安装床身上的部件。可以通过调垫块把床身调整到水平状态，并用地脚螺栓把整台车床固定在工作场地上。 9、冷却装置：冷却装置主要通过冷却泵将切削液加压后经冷却嘴喷射到切削区域。 二、卧式车床的传动路线 电动机驱动V带轮，把运动输入到主轴箱。通过变速机构变速，使主轴获得不同的转速，再经卡盘带动工件做旋转运动。 阅读教材 掌握重点内容 练习册 思考回答 认真听讲
板 书 设 计 课题 一、主要结构 二、传动路线
教 学 总 结 学生理解掌握较好,要强调实际应用。
