资源简介

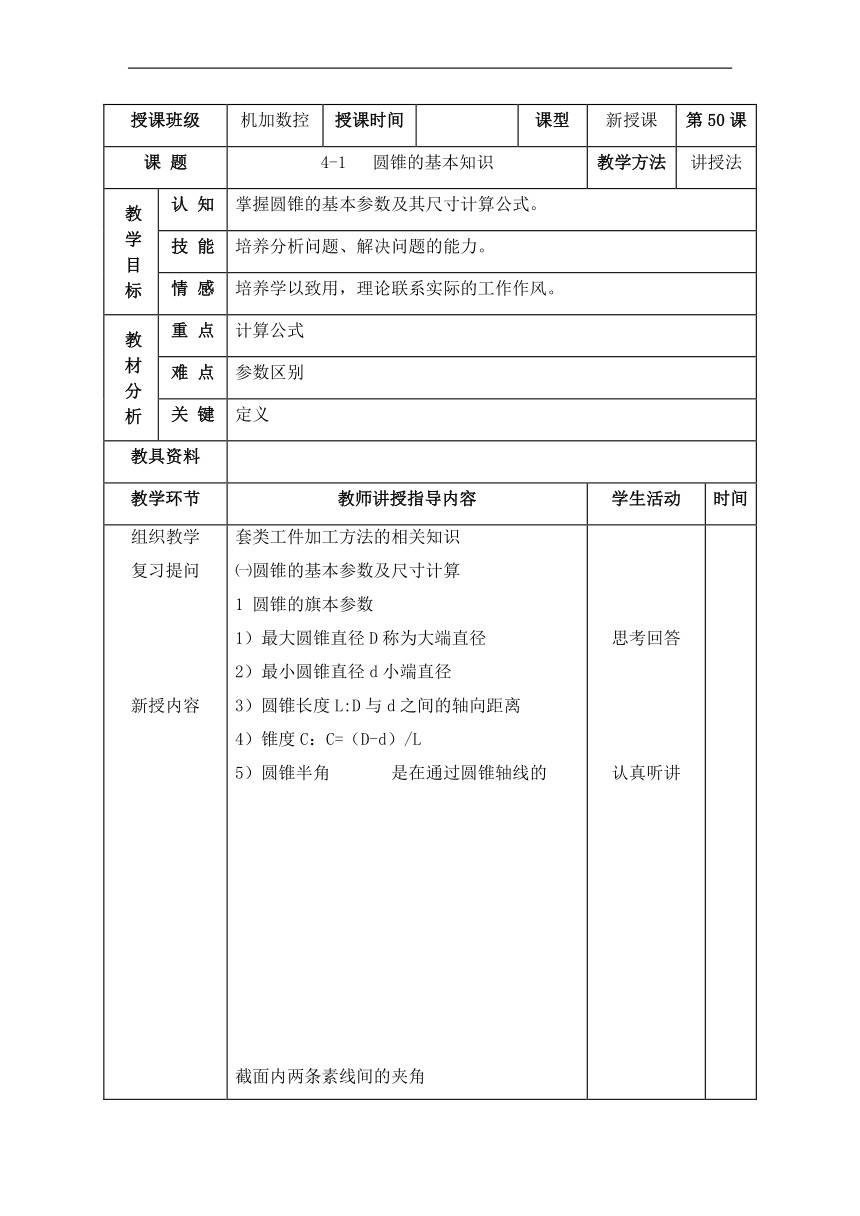

授课班级 机加数控 授课时间 课型 新授课 第50课
课 题 4-1 圆锥的基本知识 教学方法 讲授法
教 学 目 标 认 知 掌握圆锥的基本参数及其尺寸计算公式。
技 能 培养分析问题、解决问题的能力。
情 感 培养学以致用，理论联系实际的工作作风。
教 材 分 析 重 点 计算公式
难 点 参数区别
关 键 定义
教具资料
教学环节 教师讲授指导内容 学生活动 时间
组织教学 复习提问 新授内容 总结 作业 套类工件加工方法的相关知识 ㈠圆锥的基本参数及尺寸计算 1 圆锥的旗本参数 1）最大圆锥直径D称为大端直径 2）最小圆锥直径d小端直径 3）圆锥长度L:D与d之间的轴向距离 4）锥度C：C=（D-d）/L 5）圆锥半角 是在通过圆锥轴线的 截面内两条素线间的夹角 tgd/2=(D-d)/2L=c/2 2圆锥基本参数的计算 tg：磨床主轴圆锥。已知锥度C=1:5最大圆锥直径D=45mm圆锥长度C=50mm，求最小圆锥直径d 解：由C=（D-d）/L得d=D-cl=35mm ㈡标准工具圆锥 常用标准工具圆锥由莫氏圆锥和米制圆锥两种。其中米制圆锥：4,6，80,100,120,160,200等几种它们的号码是指最大圆锥直径，而锥度固定不变，即C=1：20 阅读教材例题 掌握参数及公式 思考回答 认真听讲 讨论 理解记忆
板 书 设 计 ㈠基本参数及尺寸 ㈡标准工具圆锥 1参数 1莫氏 2计算 2米制
教 学 总 结
