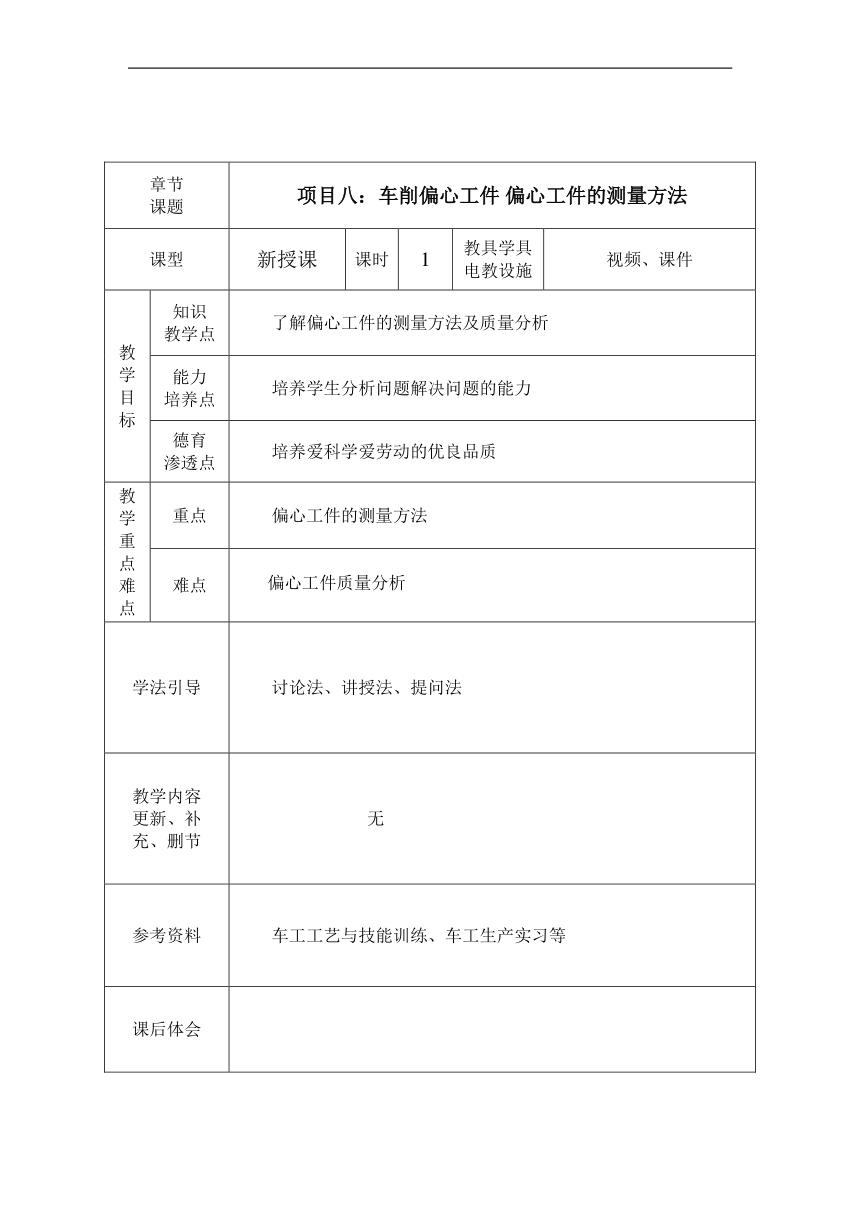

章节 课题 项目八：车削偏心工件 偏心工件的测量方法
课型 新授课 课时 1 教具学具电教设施 视频、课件
教学目标 知识 教学点 了解偏心工件的测量方法及质量分析
能力 培养点 培养学生分析问题解决问题的能力
德育 渗透点 培养爱科学爱劳动的优良品质
教学重点难点 重点 偏心工件的测量方法
难点 偏心工件质量分析
学法引导 讨论法、讲授法、提问法
教学内容 更新、补 充、删节 无
参考资料 车工工艺与技能训练、车工生产实习等
课后体会
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
一、组织教学 点名考勤、稳定学生情绪、宣布上课 二、复习提问并作记录 1、偏心工件的加工方法有哪些？ 三、分析同学们的答题 四、讲授新课 （三）偏心工件的检测方法 1.用游标卡尺测量 最简单的测量方法，适用于精度要求不高的偏心轴。测量时，用游标卡尺量出偏心部分外圆与夹持部分外圆的最大垂直距离和最小垂直距离，二者差的一半就是偏心距的尺寸，如图8-8所示。 活动设计：用游标卡尺测量偏心距 2.用两顶尖和百分表检测 适用于两端有中心孔、偏心距较小的偏心轴测量。测量时，百分表的触头与偏心部分的外圆接触，用手转动偏心轴，百分表读数最大值和最小值差的一半就是偏心距的实际尺寸（图8-9）。偏心套的偏心距也可用这种方法测量，但需将偏心套装在心轴上才能测量。 活动设计：用百分表测量偏心距 图8-9 用百分表测量偏心距 回答问题：在三爪卡盘上车削、在四爪单动卡盘上车削、用两顶尖车削偏心工件、在偏心卡盘上车削偏心工件 测量偏心距 测量偏心距 回忆上节课知识 了解偏心工件的构成 学会用游标卡尺测量偏心距 学会用百分表测量偏心距
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 设计意图
3.用间接测量法 偏心距较大的工件，因受百分表量程的限制，无法直接测出偏心距的尺寸，应采用间接测量的方法（图8-10）。 （四）偏心轴工件的质量分析 车削偏心轴时，可能产生废品的种类、原因及预防措施见表8-1。 活动设计：对每一个分项进行讲解。 五、布置作业 （1）课外作业 （2）预习作业：细长轴的加工方法 预习下节课内容 学会预习书本的好习惯
