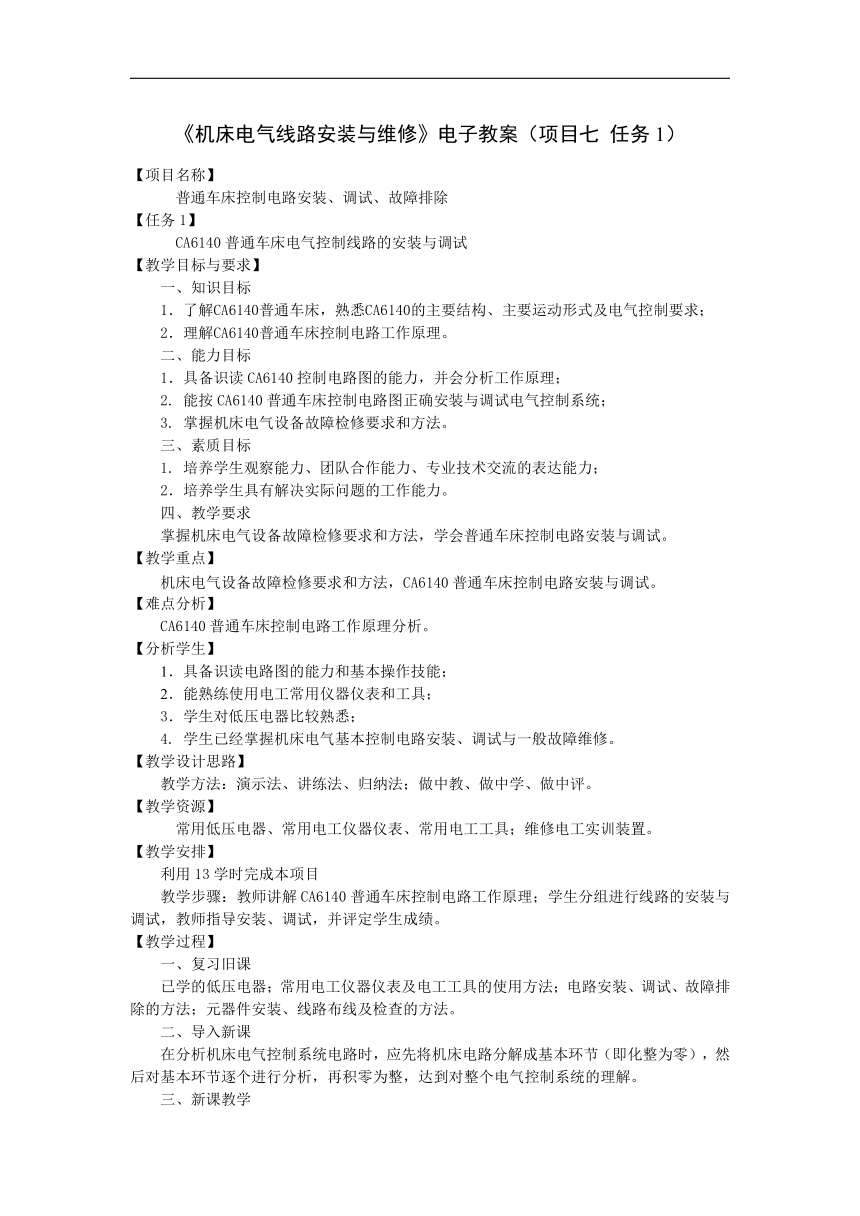

《机床电气线路安装与维修》电子教案（项目七 任务1）
【项目名称】
普通车床控制电路安装、调试、故障排除
【任务1】
CA6140普通车床电气控制线路的安装与调试
【教学目标与要求】
一、知识目标
1．了解CA6140普通车床，熟悉CA6140的主要结构、主要运动形式及电气控制要求；
2．理解CA6140普通车床控制电路工作原理。
二、能力目标
1．具备识读CA6140控制电路图的能力，并会分析工作原理；
2. 能按CA6140普通车床控制电路图正确安装与调试电气控制系统；
3. 掌握机床电气设备故障检修要求和方法。
三、素质目标
1. 培养学生观察能力、团队合作能力、专业技术交流的表达能力；
2．培养学生具有解决实际问题的工作能力。
四、教学要求
掌握机床电气设备故障检修要求和方法，学会普通车床控制电路安装与调试。
【教学重点】
机床电气设备故障检修要求和方法，CA6140普通车床控制电路安装与调试。
【难点分析】
CA6140普通车床控制电路工作原理分析。
【分析学生】
1．具备识读电路图的能力和基本操作技能；
2．能熟练使用电工常用仪器仪表和工具；
3．学生对低压电器比较熟悉；
4. 学生已经掌握机床电气基本控制电路安装、调试与一般故障维修。
【教学设计思路】
教学方法：演示法、讲练法、归纳法；做中教、做中学、做中评。
【教学资源】
常用低压电器、常用电工仪器仪表、常用电工工具；维修电工实训装置。
【教学安排】
利用13学时完成本项目
教学步骤：教师讲解CA6140普通车床控制电路工作原理；学生分组进行线路的安装与调试，教师指导安装、调试，并评定学生成绩。
【教学过程】
一、复习旧课
已学的低压电器；常用电工仪器仪表及电工工具的使用方法；电路安装、调试、故障排除的方法；元器件安装、线路布线及检查的方法。
二、导入新课
在分析机床电气控制系统电路时，应先将机床电路分解成基本环节（即化整为零），然后对基本环节逐个进行分析，再积零为整，达到对整个电气控制系统的理解。
三、新课教学

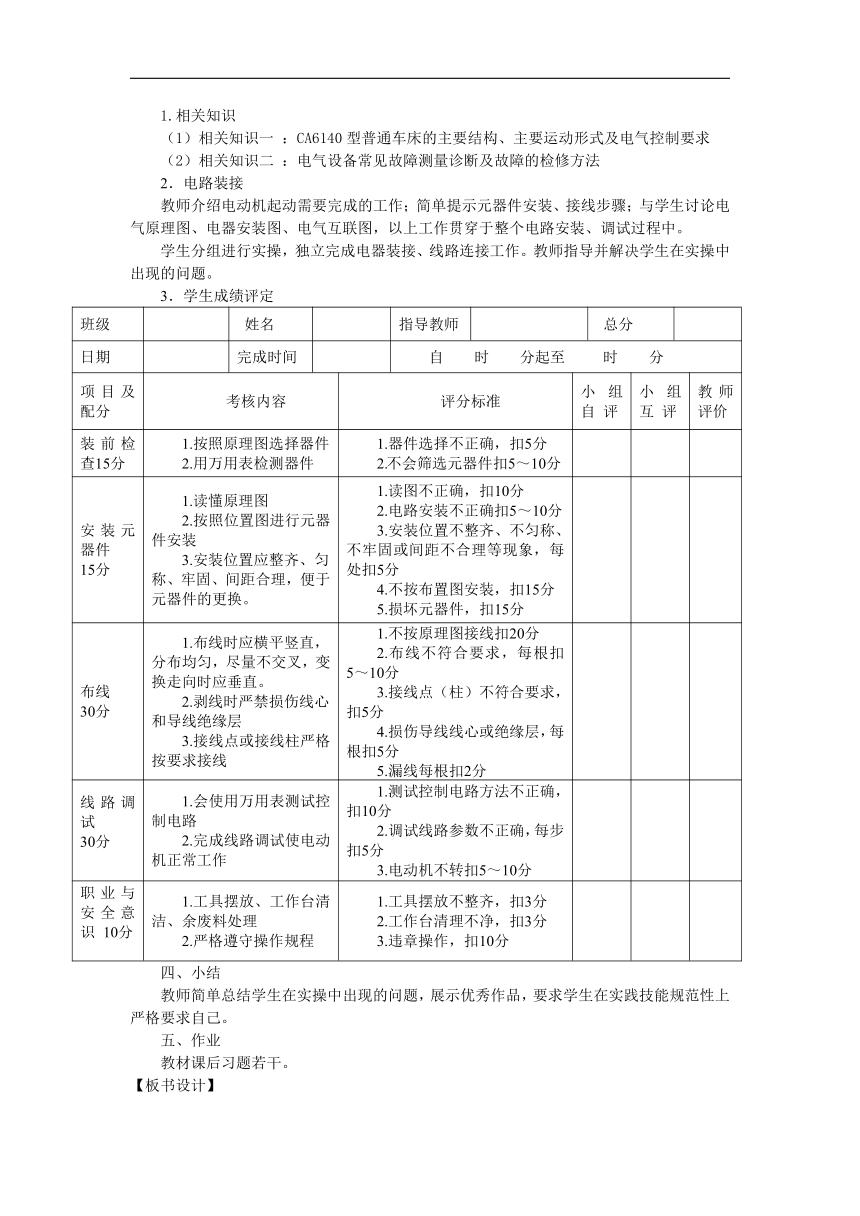

1.相关知识
（1）相关知识一 ：CA6140型普通车床的主要结构、主要运动形式及电气控制要求
（2）相关知识二 ：电气设备常见故障测量诊断及故障的检修方法
2．电路装接
教师介绍电动机起动需要完成的工作；简单提示元器件安装、接线步骤；与学生讨论电气原理图、电器安装图、电气互联图，以上工作贯穿于整个电路安装、调试过程中。
学生分组进行实操，独立完成电器装接、线路连接工作。教师指导并解决学生在实操中出现的问题。
3．学生成绩评定
班级 姓名 指导教师 总分
日期 完成时间 自 时 分起至 时 分
项目及配分 考核内容 评分标准 小组自 评 小组互 评 教师评价
装前检查15分 1.按照原理图选择器件 2.用万用表检测器件 1.器件选择不正确，扣5分 2.不会筛选元器件扣5～10分
安装元器件 15分 1.读懂原理图 2.按照位置图进行元器件安装 3.安装位置应整齐、匀称、牢固、间距合理，便于元器件的更换。 1.读图不正确，扣10分 2.电路安装不正确扣5～10分 3.安装位置不整齐、不匀称、不牢固或间距不合理等现象，每处扣5分 4.不按布置图安装，扣15分 5.损坏元器件，扣15分
布线 30分 1.布线时应横平竖直，分布均匀，尽量不交叉，变换走向时应垂直。 2.剥线时严禁损伤线心和导线绝缘层 3.接线点或接线柱严格按要求接线 1.不按原理图接线扣20分 2.布线不符合要求，每根扣5～10分 3.接线点（柱）不符合要求，扣5分 4.损伤导线线心或绝缘层，每根扣5分 5.漏线每根扣2分
线路调试 30分 1.会使用万用表测试控制电路 2.完成线路调试使电动机正常工作 1.测试控制电路方法不正确，扣10分 2.调试线路参数不正确，每步扣5分 3.电动机不转扣5～10分
职业与安全意识 10分 1.工具摆放、工作台清洁、余废料处理 2.严格遵守操作规程 1.工具摆放不整齐，扣3分 2.工作台清理不净，扣3分 3.违章操作，扣10分
四、小结
教师简单总结学生在实操中出现的问题，展示优秀作品，要求学生在实践技能规范性上严格要求自己。
五、作业
教材课后习题若干。
【板书设计】
参考相应的PPT文集。
