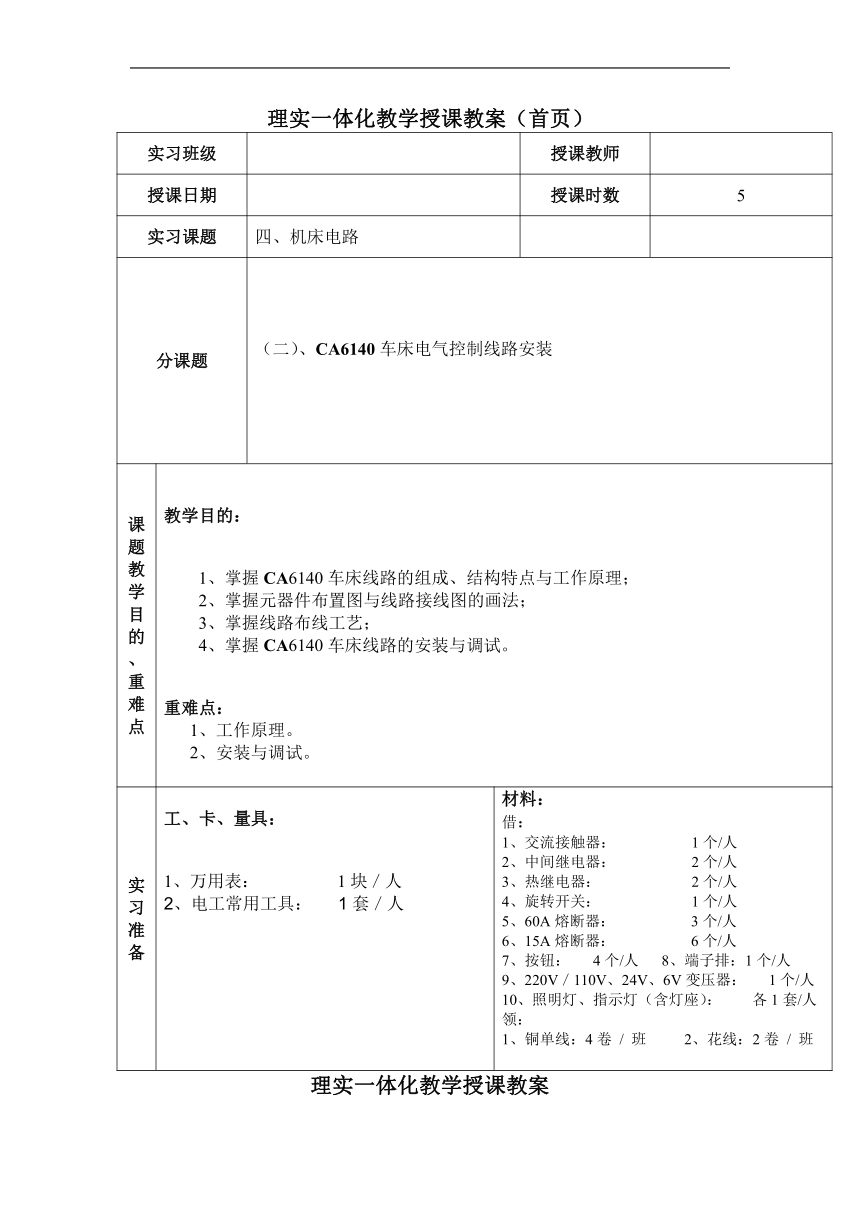

理实一体化教学授课教案（首页）
实习班级 授课教师
授课日期 授课时数 5
实习课题 四、机床电路
分课题 （二）、CA6140车床电气控制线路安装
课题教学目的 、 重难点 教学目的： 1、掌握CA6140车床线路的组成、结构特点与工作原理； 2、掌握元器件布置图与线路接线图的画法； 3、掌握线路布线工艺； 4、掌握CA6140车床线路的安装与调试。 重难点： 1、工作原理。 2、安装与调试。
实习准备 工、卡、量具： 1、万用表： 1块／人 2、电工常用工具： 1套／人 材料： 借： 1、交流接触器： 1个/人 2、中间继电器： 2个/人 3、热继电器： 2个/人 4、旋转开关： 1个/人 5、60A熔断器： 3个/人 6、15A熔断器： 6个/人 7、按钮： 4个/人 8、端子排：1个/人 9、220V／110V、24V、6V变压器： 1个/人 10、照明灯、指示灯（含灯座）： 各1套/人 领： 1、铜单线：4卷 / 班 2、花线：2卷 / 班
理实一体化教学授课教案
授 课 内 容 备 注

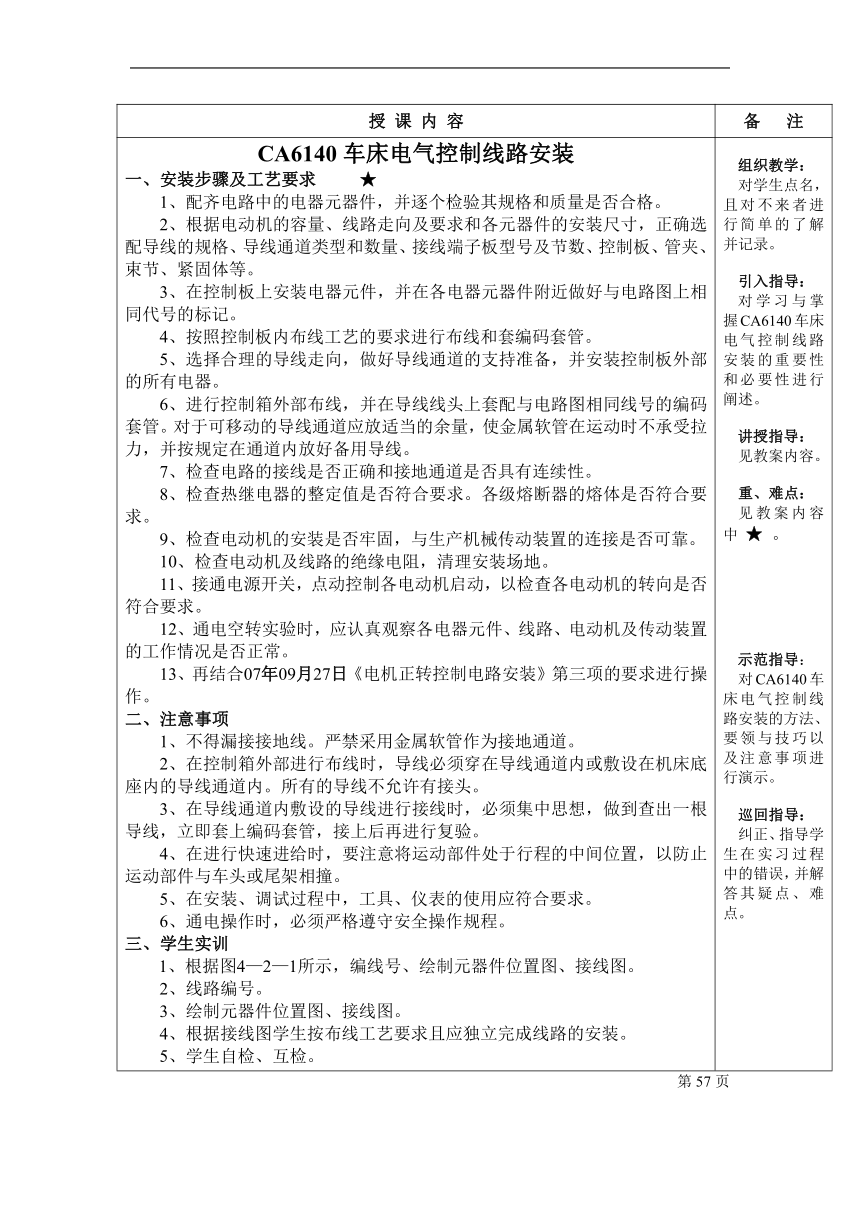

CA6140车床电气控制线路安装 一、安装步骤及工艺要求 ★ 1、配齐电路中的电器元器件，并逐个检验其规格和质量是否合格。 2、根据电动机的容量、线路走向及要求和各元器件的安装尺寸，正确选配导线的规格、导线通道类型和数量、接线端子板型号及节数、控制板、管夹、束节、紧固体等。 3、在控制板上安装电器元件，并在各电器元器件附近做好与电路图上相同代号的标记。 4、按照控制板内布线工艺的要求进行布线和套编码套管。 5、选择合理的导线走向，做好导线通道的支持准备，并安装控制板外部的所有电器。 6、进行控制箱外部布线，并在导线线头上套配与电路图相同线号的编码套管。对于可移动的导线通道应放适当的余量，使金属软管在运动时不承受拉力，并按规定在通道内放好备用导线。 7、检查电路的接线是否正确和接地通道是否具有连续性。 8、检查热继电器的整定值是否符合要求。各级熔断器的熔体是否符合要求。 9、检查电动机的安装是否牢固，与生产机械传动装置的连接是否可靠。 10、检查电动机及线路的绝缘电阻，清理安装场地。 11、接通电源开关，点动控制各电动机启动，以检查各电动机的转向是否符合要求。 12、通电空转实验时，应认真观察各电器元件、线路、电动机及传动装置的工作情况是否正常。 13、再结合07年09月27日《电机正转控制电路安装》第三项的要求进行操作。 二、注意事项 1、不得漏接接地线。严禁采用金属软管作为接地通道。 2、在控制箱外部进行布线时，导线必须穿在导线通道内或敷设在机床底座内的导线通道内。所有的导线不允许有接头。 3、在导线通道内敷设的导线进行接线时，必须集中思想，做到查出一根导线，立即套上编码套管，接上后再进行复验。 4、在进行快速进给时，要注意将运动部件处于行程的中间位置，以防止运动部件与车头或尾架相撞。 5、在安装、调试过程中，工具、仪表的使用应符合要求。 6、通电操作时，必须严格遵守安全操作规程。 三、学生实训 1、根据图4—2—1所示，编线号、绘制元器件位置图、接线图。 2、线路编号。 3、绘制元器件位置图、接线图。 4、根据接线图学生按布线工艺要求且应独立完成线路的安装。 5、学生自检、互检。 组织教学： 对学生点名，且对不来者进行简单的了解并记录。 引入指导： 对学习与掌握CA6140车床电气控制线路安装的重要性和必要性进行阐述。 讲授指导： 见教案内容。 重、难点： 见教案内容中 ★ 。 示范指导： 对CA6140车床电气控制线路安装的方法、要领与技巧以及注意事项进行演示。 巡回指导： 纠正、指导学生在实习过程中的错误，并解答其疑点、难点。
第57页
理实一体化教学授课教案
授 课 内 容 备 注
6、在确保线路无误，且在教师的监护下通电试车。 四、小结：
第58页
理实一体化教学授课教案
授 课 内 容 备 注
图4—2—1 CA6140型卧式车床电原理图 图4—2—2 CA6140型卧式车床接线图
