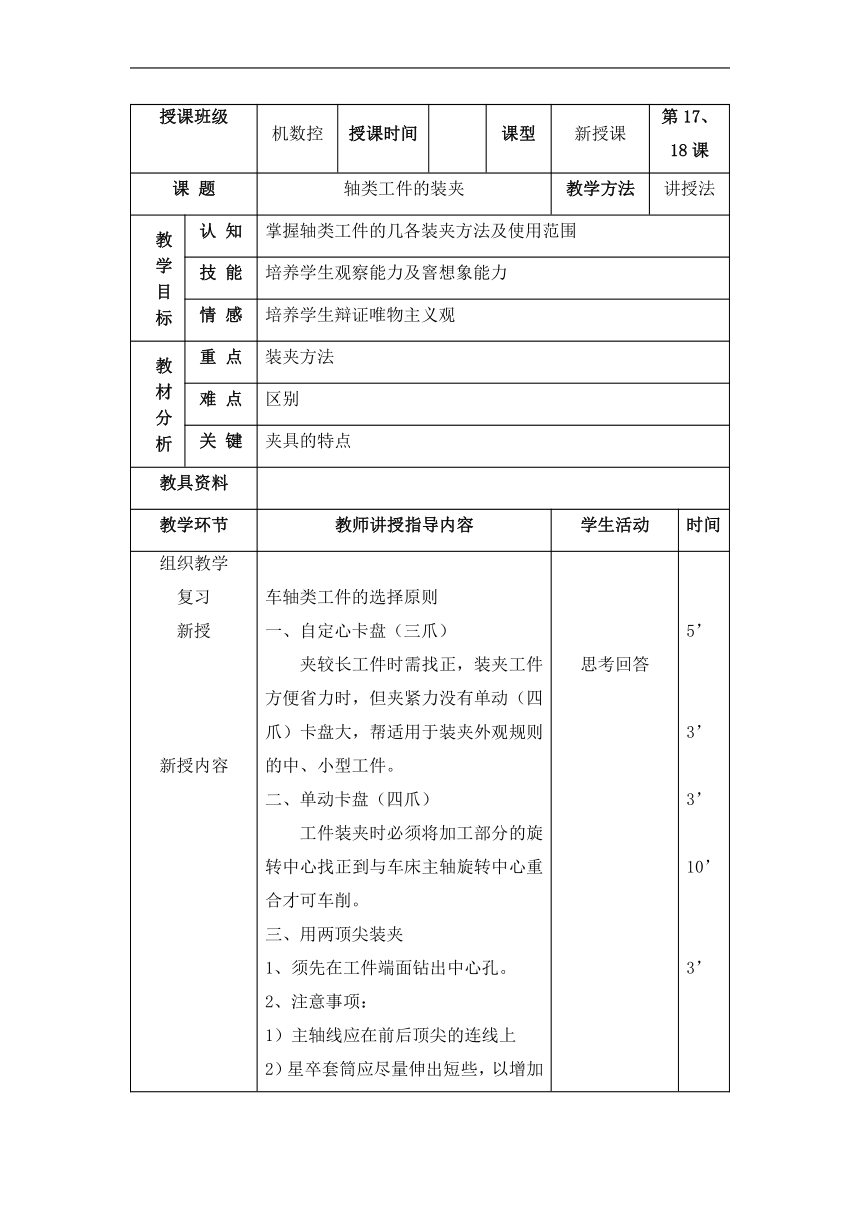

授课班级 机数控 授课时间 课型 新授课 第17、18课
课 题 轴类工件的装夹 教学方法 讲授法
教 学 目 标 认 知 掌握轴类工件的几各装夹方法及使用范围
技 能 培养学生观察能力及窨想象能力
情 感 培养学生辩证唯物主义观
教 材 分 析 重 点 装夹方法
难 点 区别
关 键 夹具的特点
教具资料
教学环节 教师讲授指导内容 学生活动 时间
组织教学 复习 新授 新授内容 练习 小结 作业 车轴类工件的选择原则 一、自定心卡盘（三爪） 夹较长工件时需找正，装夹工件方便省力时，但夹紧力没有单动（四爪）卡盘大，帮适用于装夹外观规则的中、小型工件。 二、单动卡盘（四爪） 工件装夹时必须将加工部分的旋转中心找正到与车床主轴旋转中心重合才可车削。 三、用两顶尖装夹 1、须先在工件端面钻出中心孔。 2、注意事项： 1）主轴线应在前后顶尖的连线上 2）星卒套筒应尽量伸出短些，以增加刚性 3）中心孔形状应正确，要小 4）在工件中心孔内加润滑油，减少摩擦 5）两顶尖与中心孔的配合必须松紧合适 四、一夹一顶装夹 装夹方法比较安全，能承受较大的轴向切削力，因此应用广泛。 阅读教材，比较理解装夹方法 掌握各工件的适用的装夹方法，比较记忆 p44：8 思考回答 比较理解 5’ 3’ 3’ 10’ 3’ 19’ 1’ 1’
板 书 设 计 课 题 一、自定心卡盘 三、用两顶尖装夹 二、单动卡盘 四、一夹一顶装夹
教 学 总 结
