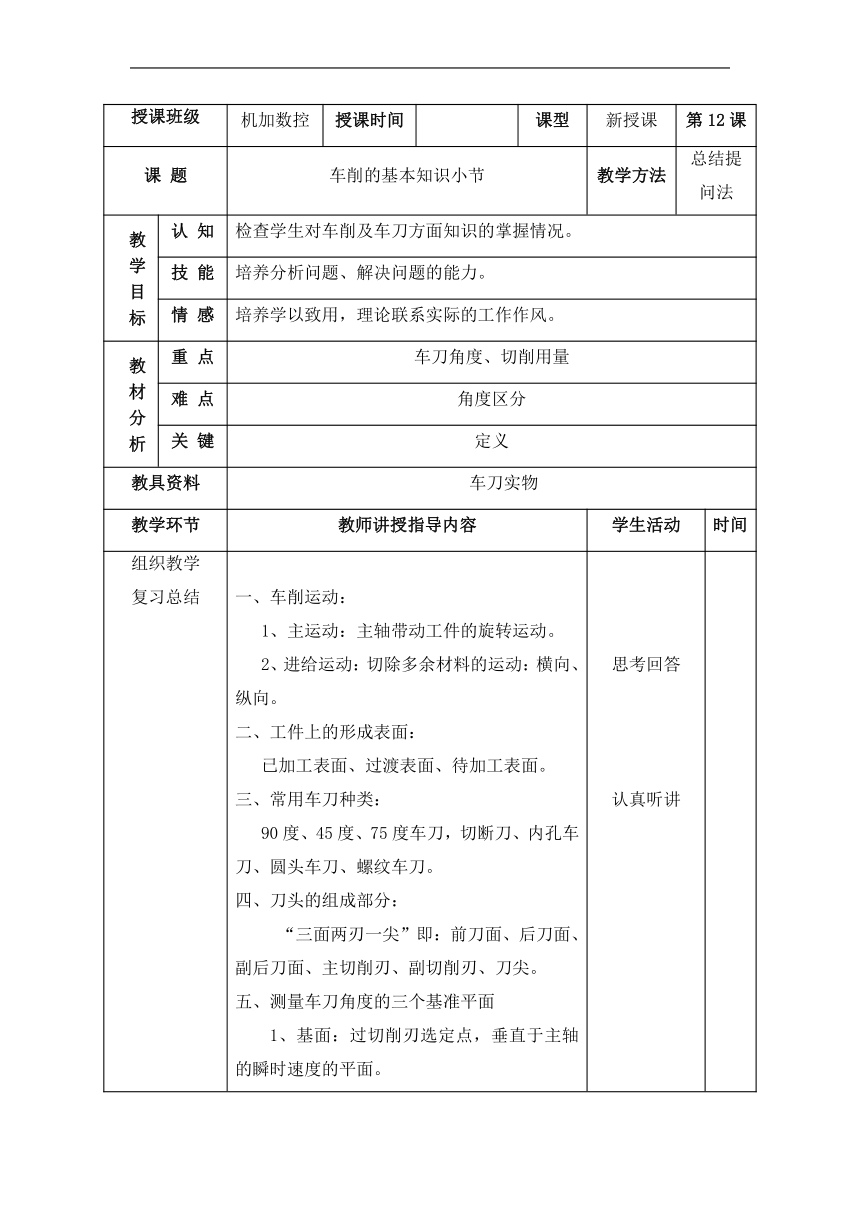

授课班级 机加数控 授课时间 课型 新授课 第12课
课 题 车削的基本知识小节 教学方法 总结提问法
教 学 目 标 认 知 检查学生对车削及车刀方面知识的掌握情况。
技 能 培养分析问题、解决问题的能力。
情 感 培养学以致用，理论联系实际的工作作风。
教 材 分 析 重 点 车刀角度、切削用量
难 点 角度区分
关 键 定义
教具资料 车刀实物
教学环节 教师讲授指导内容 学生活动 时间
组织教学 复习总结 总结 作业 一、车削运动： 1、主运动：主轴带动工件的旋转运动。 2、进给运动：切除多余材料的运动：横向、纵向。 二、工件上的形成表面： 已加工表面、过渡表面、待加工表面。 三、常用车刀种类： 90度、45度、75度车刀，切断刀、内孔车刀、圆头车刀、螺纹车刀。 四、刀头的组成部分： “三面两刃一尖”即：前刀面、后刀面、副后刀面、主切削刃、副切削刃、刀尖。 五、测量车刀角度的三个基准平面 1、基面：过切削刃选定点，垂直于主轴的瞬时速度的平面。 2、切削平面：过切削刃选定点，与切削刃相切并垂直于基面的平面。 3、正交平面：过切削刃选定点，同进垂直基面和切削平面的平面。 六、车刀切削部分的几何角度 1、6个基本角度 2、2个派生角度 七、切屑的种类 带状，管状，盘旋状，环形螺旋状，锥形螺旋状，弧形，单元，针形切屑等。 思考回答 认真听讲
板 书 设 计 课题 车削运动 车刀形成表面
教 学 总 结
