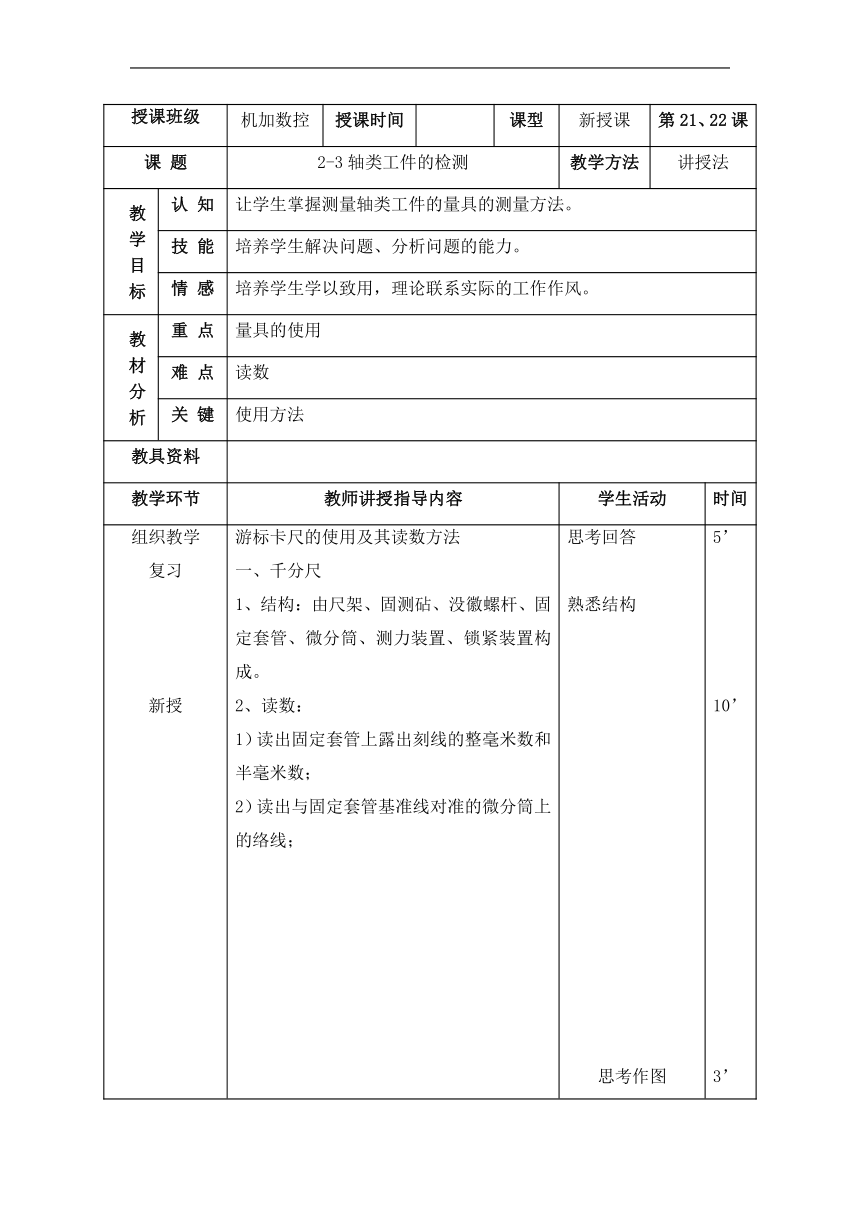

授课班级 机加数控 授课时间 课型 新授课 第21、22课
课 题 2-3轴类工件的检测 教学方法 讲授法
教 学 目 标 认 知 让学生掌握测量轴类工件的量具的测量方法。
技 能 培养学生解决问题、分析问题的能力。
情 感 培养学生学以致用，理论联系实际的工作作风。
教 材 分 析 重 点 量具的使用
难 点 读数
关 键 使用方法
教具资料
教学环节 教师讲授指导内容 学生活动 时间
组织教学 复习 新授 练习 小结 作业 总结 作业 游标卡尺的使用及其读数方法 一、千分尺 1、结构：由尺架、固测砧、没徽螺杆、固定套管、微分筒、测力装置、锁紧装置构成。 2、读数： 1）读出固定套管上露出刻线的整毫米数和半毫米数； 2）读出与固定套管基准线对准的微分筒上的络线； 3）两顶读数相加 例2-3：图2-32所示为25～50毫米千分尺，试读出其数值。 3、数显千分尺 四、二卡规 1）最大极限尺寸，在测量时应通过被测量的外圆，称为通端厂； 2）最小极限尺寸，在测量时不应通过被测量的外圆，称为上端区。 阅读教材：p44: 11.12 p45: 13.14 掌握检测轴类工件的各种量具及使用。 用游标卡尺表示出30.22毫米 用千分尺表示出26.14毫米 思考回答 熟悉结构 思考作图 5’ 10’ 3’ 2’ 22’ 1’ 2’
板 书 设 计 课 题 一、千分尺 二、卡规
教 学 总 结
