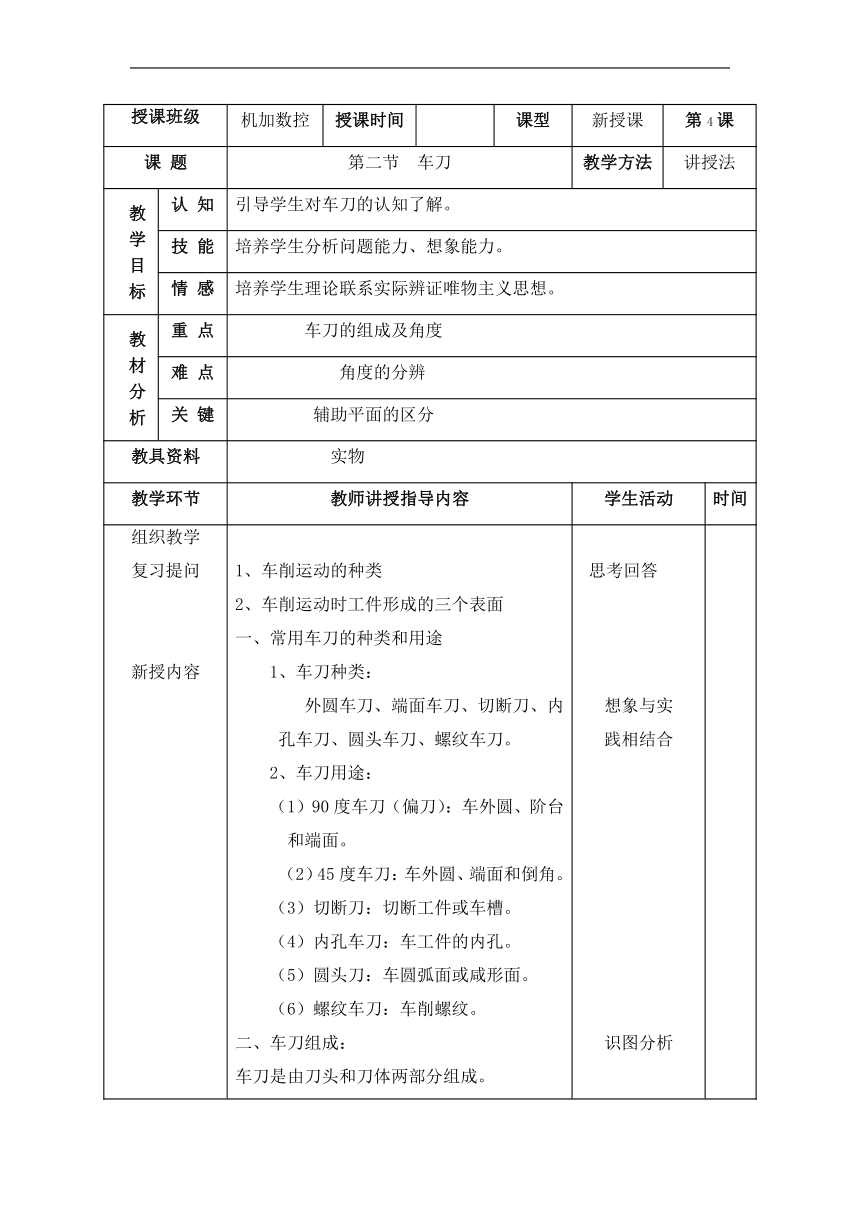

授课班级 机加数控 授课时间 课型 新授课 第4课
课 题 第二节 车刀 教学方法 讲授法
教 学 目 标 认 知 引导学生对车刀的认知了解。
技 能 培养学生分析问题能力、想象能力。
情 感 培养学生理论联系实际辨证唯物主义思想。
教 材 分 析 重 点 车刀的组成及角度
难 点 角度的分辨
关 键 辅助平面的区分
教具资料 实物
教学环节 教师讲授指导内容 学生活动 时间
组织教学 复习提问 新授内容 练习 小结 作业 1、车削运动的种类 2、车削运动时工件形成的三个表面 一、常用车刀的种类和用途 1、车刀种类： 外圆车刀、端面车刀、切断刀、内孔车刀、圆头车刀、螺纹车刀。 2、车刀用途： （1）90度车刀（偏刀）：车外圆、阶台和端面。 （2）45度车刀：车外圆、端面和倒角。 （3）切断刀：切断工件或车槽。 （4）内孔车刀：车工件的内孔。 （5）圆头刀：车圆弧面或咸形面。 （6）螺纹车刀：车削螺纹。 二、车刀组成： 车刀是由刀头和刀体两部分组成。 刀头是车刀的切断部分，它由“三面两刃一尖”（即前刀面、主后刀面、副后刀面、主切削刀、副切削刀、刀尖）组成。 三、测量车刀角度的辅助平面： 1、基面：过切削刃选定点，垂直于主轴的瞬时速度的平面。 2、切削平面：过切削刃选定点，与切削刃相切并垂直于基面的平面。 3、正交平面：过切削刃选定点，同进垂直基面和切削平面的平面。 辨别车刀，并说明其用途，车刀组成。 能指出辅助平面，并说明其关系。 掌握车刀的种类及用途，并会确定车刀角度的辅助平面。 试说出车刀的种类和测量车刀角度的三个辅助平面。 思考回答 想象与实 践相结合 识图分析
板 书 设 计 课题 一、种类 二、组成 三、辅助平面
教 学 总 结 学生理解掌握较好,要强调实际应用。
