教学目标 知识目标：掌握绘图命令的使用并绘制组合零件。 能力目标：熟练应用所学的二维绘图命令绘制组合零件图，能解决绘图中的实际问题。 素质目标：培养学生实事求是的学习态度和综合应用能力，正确掌握“学会学习”的方法，激发学生的学习兴趣，提高学生实际绘图技术素质。
教学重点 熟练掌握二维绘图命令的使用。
教学难点 应用所学的二维绘图命令熟练绘制螺栓连接组合件。
教学手段 任务驱动；讲解演示；实践练习；教学板书；电子课件。
教学学时 4
教 学 内 容 与 教 学 过 程 设 计 注 释

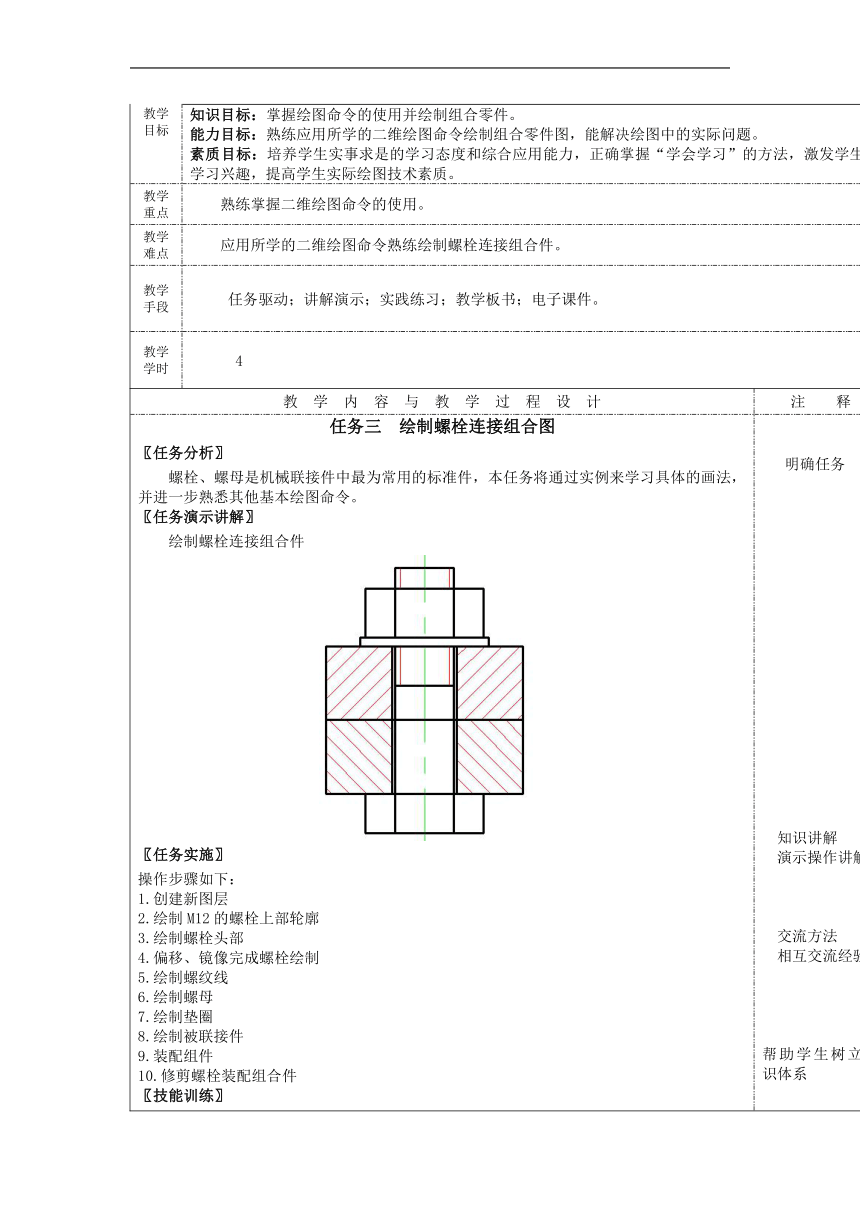

任务三 绘制螺栓连接组合图 〖任务分析〗 螺栓、螺母是机械联接件中最为常用的标准件，本任务将通过实例来学习具体的画法，并进一步熟悉其他基本绘图命令。 〖任务演示讲解〗 绘制螺栓连接组合件 〖任务实施〗 操作步骤如下： 1.创建新图层 2.绘制M12的螺栓上部轮廓 3.绘制螺栓头部 4.偏移、镜像完成螺栓绘制 5.绘制螺纹线 6.绘制螺母 7.绘制垫圈 8.绘制被联接件 9.装配组件 10.修剪螺栓装配组合件 〖技能训练〗 运用所学知识绘制下列图形并标注尺寸 〖教学反思〗 明确任务 知识讲解 演示操作讲解 交流方法 相互交流经验 帮助学生树立知识体系 巩固知识 加深知识的理解
17
