任务三绘制手柄电子教案(表格式) AutoCAD2012机械制图实例教程 中职 工信版

资源简介

教学目标 知识目标:掌握延伸、镜像、样条曲线修剪等命令。 能力目标:熟练掌握延伸、镜像、样条曲线修剪等命令,能解决绘图中的实际问题。 素质目标:培养学生实事求是的学习态度和综合应用能力,正确掌握“学会学习”的方法,激发学生的学习兴趣,提高学生实际绘图技术素质。
教学重点 熟练掌握延伸、镜像、样条曲线修剪等命令。
教学难点 通过绘制手柄能够灵活运用延伸、镜像、样条曲线修剪等命令。
教学手段 任务驱动;讲解演示;实践练习;教学板书;电子课件。
教学学时 4
教 学 内 容 与 教 学 过 程 设 计 注 释

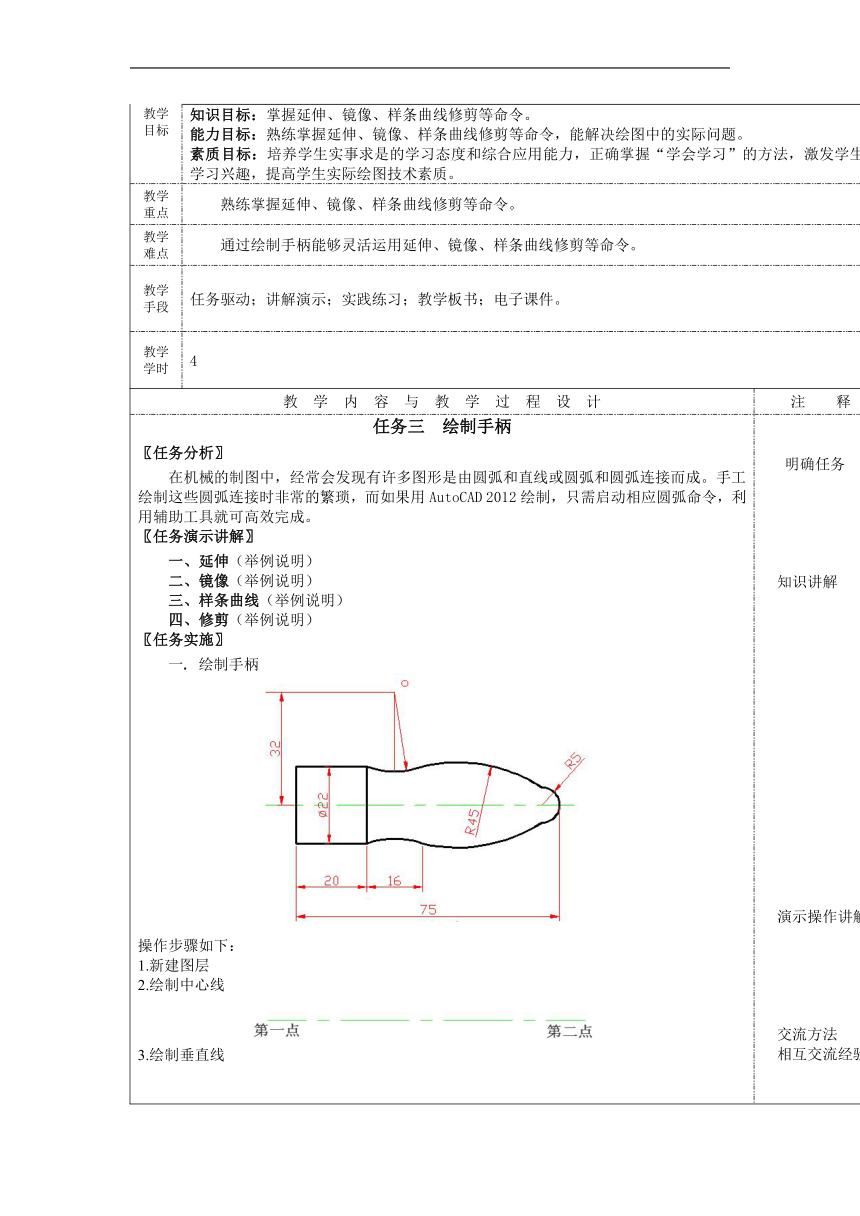

任务三 绘制手柄 〖任务分析〗 在机械的制图中,经常会发现有许多图形是由圆弧和直线或圆弧和圆弧连接而成。手工绘制这些圆弧连接时非常的繁琐,而如果用AutoCAD 2012绘制,只需启动相应圆弧命令,利用辅助工具就可高效完成。 〖任务演示讲解〗 一、延伸(举例说明) 二、镜像(举例说明) 三、样条曲线(举例说明) 四、修剪(举例说明) 〖任务实施〗 一. 绘制手柄 操作步骤如下: 1.新建图层 2.绘制中心线 3.绘制垂直线 4.偏移垂直线 5.绘制手柄的上半轮廓 6.镜像 〖技能训练〗 完成下列所示的图形。 〖教学反思〗 明确任务 知识讲解 演示操作讲解 交流方法 相互交流经验 帮助学生树立知识体系 巩固知识 加深知识的理解
17
