教学目标 知识目标：掌握各类尺寸标注及尺寸标注的修改。 能力目标：熟练应用所学的尺寸标注方法对图形进行标注，能解决绘图中的实际问题。 素质目标：培养学生实事求是的学习态度和综合应用能力，正确掌握“学会学习”的方法，激发学生的学习兴趣，提高学生实际绘图技术素质。
教学重点 熟练掌握各类尺寸标注及尺寸标注的修改。
教学难点 能过对特殊零件空心轴环进行尺寸标注和修改。
教学手段 任务驱动；讲解演示；实践练习；教学板书；电子课件。
教学学时 4
教 学 内 容 与 教 学 过 程 设 计 注 释

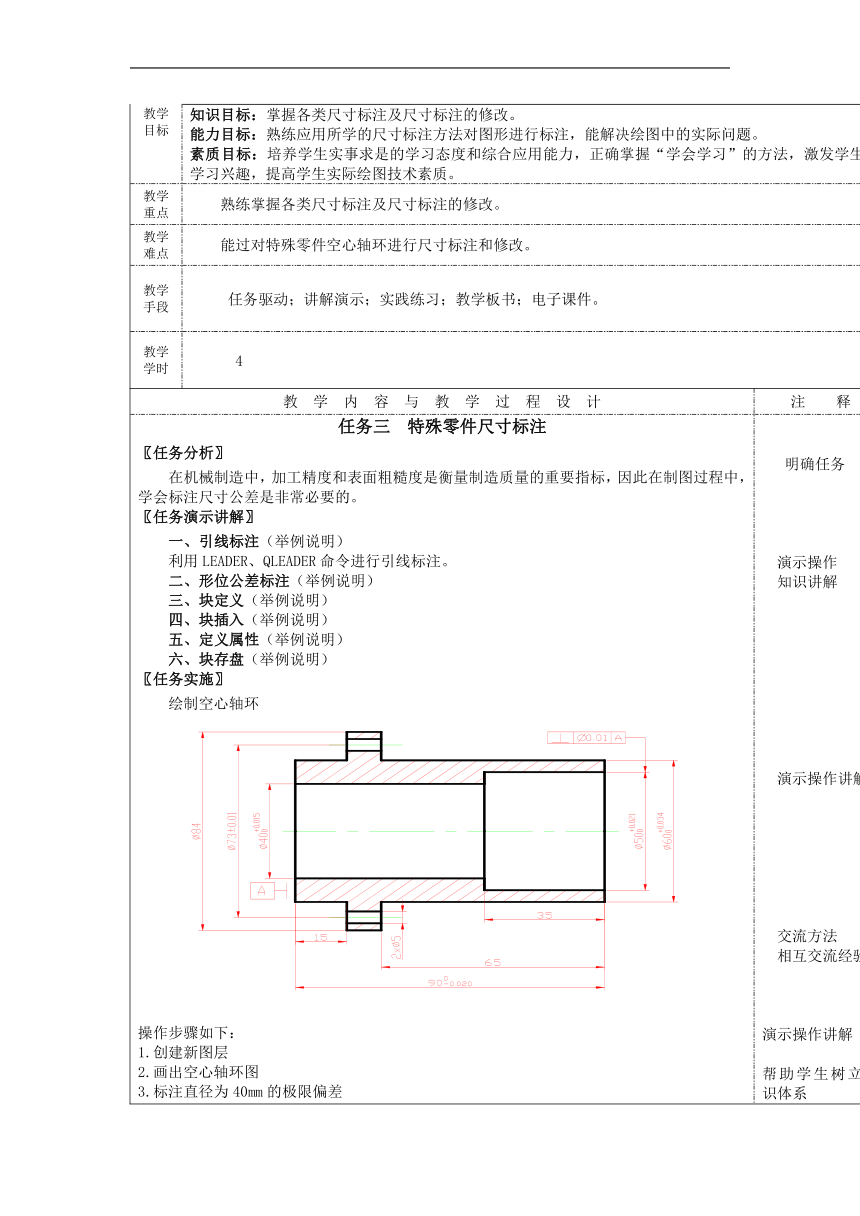

任务三 特殊零件尺寸标注 〖任务分析〗 在机械制造中，加工精度和表面粗糙度是衡量制造质量的重要指标，因此在制图过程中，学会标注尺寸公差是非常必要的。 〖任务演示讲解〗 一、引线标注（举例说明） 利用LEADER、QLEADER命令进行引线标注。 二、形位公差标注（举例说明） 三、块定义（举例说明） 四、块插入（举例说明） 五、定义属性（举例说明） 六、块存盘（举例说明） 〖任务实施〗 绘制空心轴环 操作步骤如下： 1.创建新图层 2.画出空心轴环图 3.标注直径为40mm的极限偏差 4.标注Ф50、Ф60和90的极限偏差 5.标注直径为73mm的对称偏差 6.标注形位公差 7.标注其余尺寸 8.绘制表面粗糙度符号并定义块 9.插入已定义的表面粗糙度块 〖知识扩展〗 1.快速标注 2.外部参照（实例讲解） 3.设计中心 4.标注圆心标注 〖技能训练〗 绘制下列图形 〖教学反思〗 明确任务 演示操作 知识讲解 演示操作讲解 交流方法 相互交流经验 演示操作讲解 帮助学生树立知识体系 巩固知识 加深知识的理解
17
