教学目标 知识目标：掌握正多边形、复制、阵列、缩放等命令。 能力目标：熟练掌握正多边形、复制、阵列、缩放等命令，能解决绘图中的实际问题。 素质目标：培养学生实事求是的学习态度和综合应用能力，正确掌握“学会学习”的方法，激发学生的学习兴趣，提高学生实际绘图技术素质。
教学重点 熟练掌握正多边形、复制、阵列、缩放等命令。
教学难点 通过绘制圆盘底座能够灵活运用正多边形、复制、阵列、缩放等命令。
教学手段 任务驱动；讲解演示；实践练习；教学板书；电子课件。
教学学时 4
教 学 内 容 与 教 学 过 程 设 计 注 释

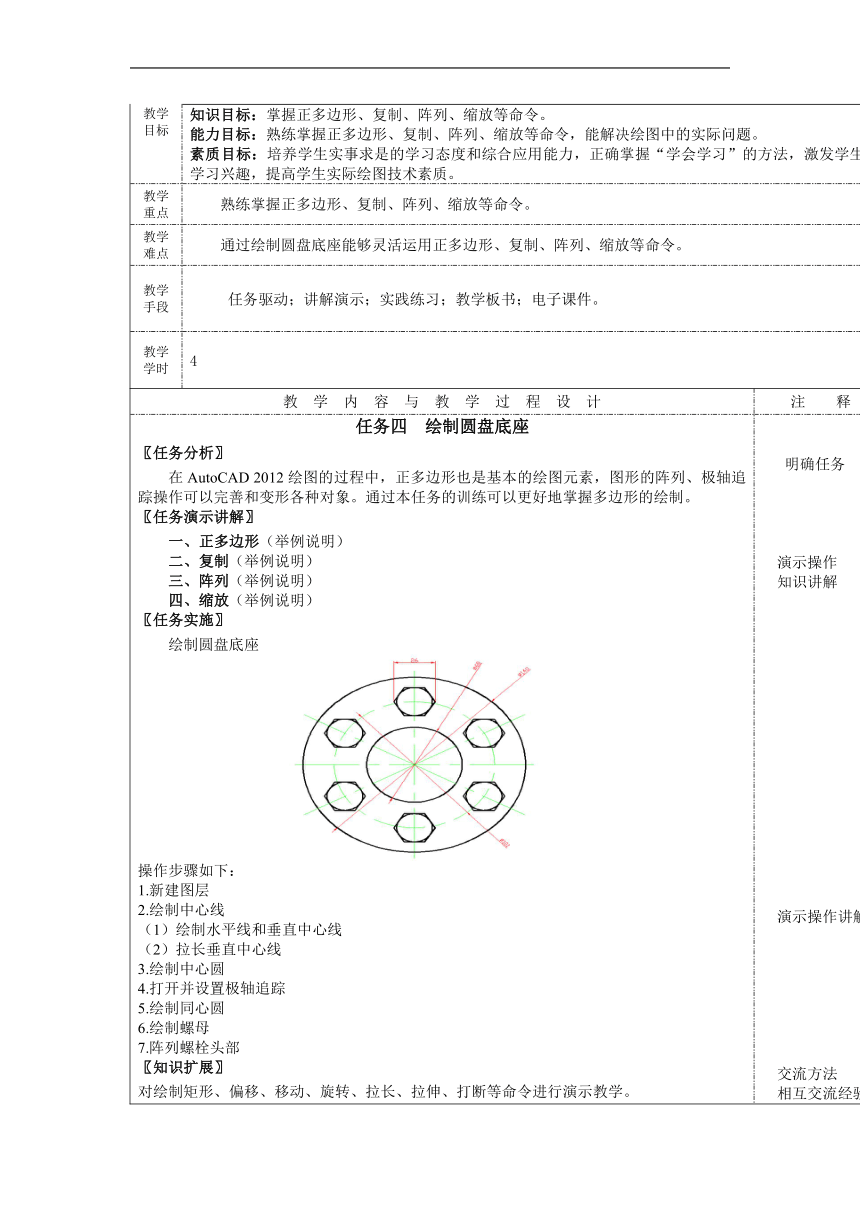

任务四 绘制圆盘底座 〖任务分析〗 在AutoCAD 2012绘图的过程中，正多边形也是基本的绘图元素，图形的阵列、极轴追踪操作可以完善和变形各种对象。通过本任务的训练可以更好地掌握多边形的绘制。 〖任务演示讲解〗 一、正多边形（举例说明） 二、复制（举例说明） 三、阵列（举例说明） 四、缩放（举例说明） 〖任务实施〗 绘制圆盘底座 操作步骤如下： 1.新建图层 2.绘制中心线 （1）绘制水平线和垂直中心线 （2）拉长垂直中心线 3.绘制中心圆 4.打开并设置极轴追踪 5.绘制同心圆 6.绘制螺母 7.阵列螺栓头部 〖知识扩展〗 对绘制矩形、偏移、移动、旋转、拉长、拉伸、打断等命令进行演示教学。 〖技能训练〗 完成下列所示的图形。 〖教学反思〗 明确任务 演示操作 知识讲解 演示操作讲解 交流方法 相互交流经验 帮助学生树立知识体系 巩固知识 加深知识的理解
