教学目标 知识目标：掌握倒角、圆角等命令以及图案填充。 能力目标：熟练掌握倒角、倒圆等命令以及图案填充，能解决绘图中的实际问题。 素质目标：培养学生实事求是的学习态度和综合应用能力，正确掌握“学会学习”的方法，激发学生的学习兴趣，提高学生实际绘图技术素质。
教学重点 熟练掌握倒角、倒圆等命令以及图案填充。
教学难点 通过绘制轴承能够灵活运用倒角、倒圆等命令以及图案填充。
教学手段 任务驱动；讲解演示；实践练习；教学板书；电子课件。
教学学时 4
教 学 内 容 与 教 学 过 程 设 计 注 释

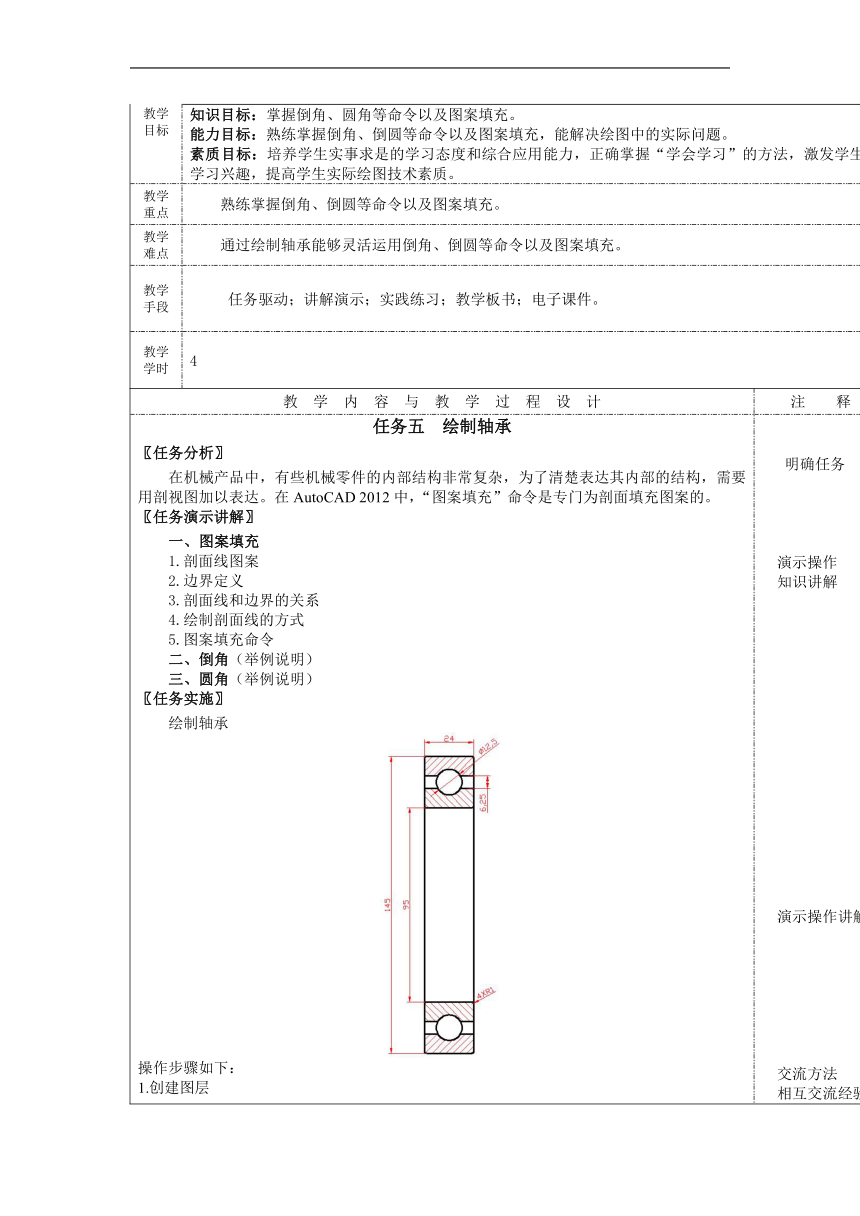

任务五 绘制轴承 〖任务分析〗 在机械产品中，有些机械零件的内部结构非常复杂，为了清楚表达其内部的结构，需要用剖视图加以表达。在AutoCAD 2012中，“图案填充”命令是专门为剖面填充图案的。 〖任务演示讲解〗 一、图案填充 1.剖面线图案 2.边界定义 3.剖面线和边界的关系 4.绘制剖面线的方式 5.图案填充命令 二、倒角（举例说明） 三、圆角（举例说明） 〖任务实施〗 绘制轴承 操作步骤如下： 1.创建图层 2.绘制深沟球轴承主视图外轮廓 3.绘制深沟球轴承主视图内部结构 4.填充剖面线 〖技能训练〗 完成下列所示的图形。 〖教学反思〗 明确任务 演示操作 知识讲解 演示操作讲解 交流方法 相互交流经验 帮助学生树立知识体系 巩固知识 加深知识的理解
