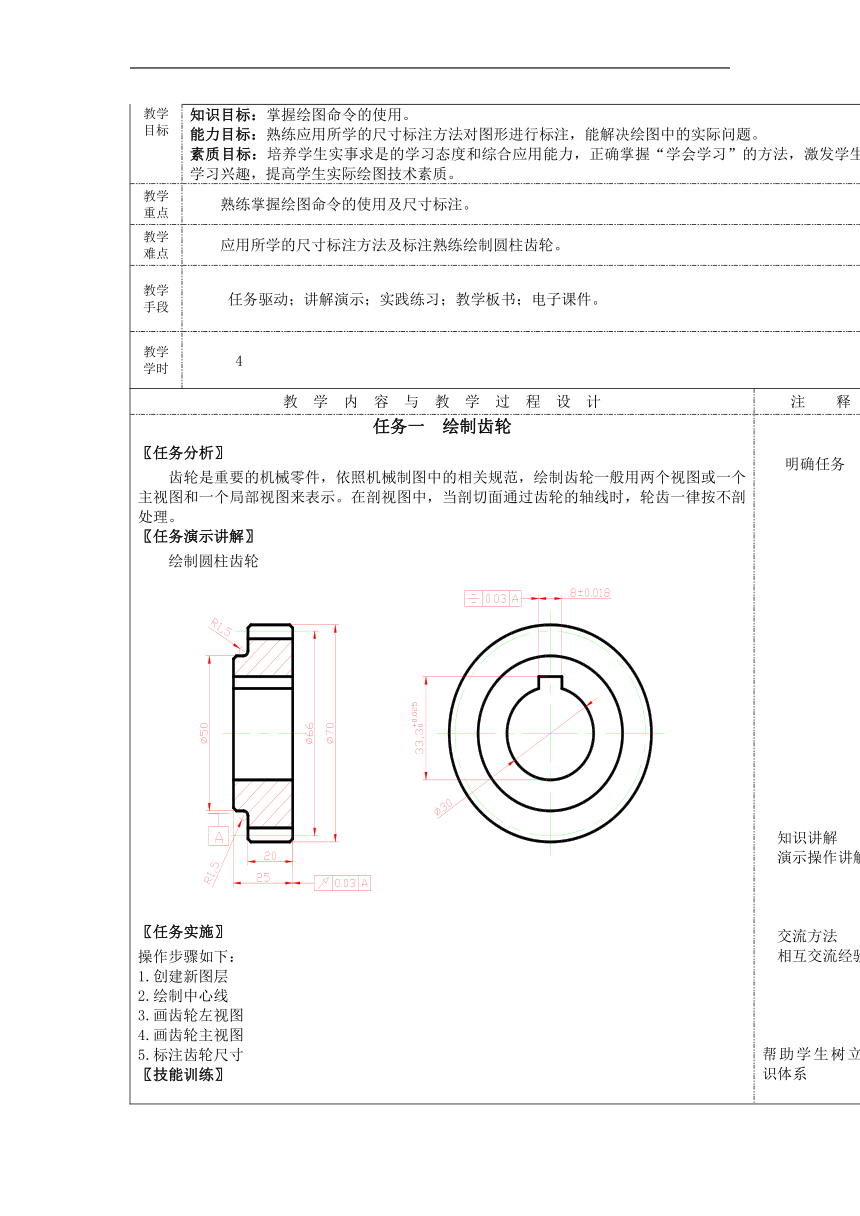

教学目标 知识目标：掌握绘图命令的使用。 能力目标：熟练应用所学的尺寸标注方法对图形进行标注，能解决绘图中的实际问题。 素质目标：培养学生实事求是的学习态度和综合应用能力，正确掌握“学会学习”的方法，激发学生的学习兴趣，提高学生实际绘图技术素质。
教学重点 熟练掌握绘图命令的使用及尺寸标注。
教学难点 应用所学的尺寸标注方法及标注熟练绘制圆柱齿轮。
教学手段 任务驱动；讲解演示；实践练习；教学板书；电子课件。
教学学时 4
教 学 内 容 与 教 学 过 程 设 计 注 释
任务一 绘制齿轮 〖任务分析〗 齿轮是重要的机械零件，依照机械制图中的相关规范，绘制齿轮一般用两个视图或一个主视图和一个局部视图来表示。在剖视图中，当剖切面通过齿轮的轴线时，轮齿一律按不剖处理。 〖任务演示讲解〗 绘制圆柱齿轮 〖任务实施〗 操作步骤如下： 1.创建新图层 2.绘制中心线 3.画齿轮左视图 4.画齿轮主视图 5.标注齿轮尺寸 〖技能训练〗 运用所学知识绘制下列图形并标注尺寸 〖教学反思〗 明确任务 知识讲解 演示操作讲解 交流方法 相互交流经验 帮助学生树立知识体系 巩固知识 加深知识的理解
