教学目标 知识目标： 掌握在轴测投影模式下基本图形的绘制； 了解三维坐标系、三维坐标形式和常用坐标系； 掌握用户坐标系的创建和管理； 掌握视口的设置与管理； 掌握三维基本实体的绘制； 掌握集合命令差集、和集、并集。 能力目标：熟练应用所学的绘图方法和技巧绘制轴测图，能解决绘图中的实际问题。 素质目标：培养学生实事求是的学习态度和综合应用能力，正确掌握“学会学习”的方法，激发学生的学习兴趣，提高学生实际绘图技术素质。
教学重点 熟练掌握三维绘图命令的方法和技巧。
教学难点 应用所学的三维绘图方法和技巧熟练绘制轴测图。
教学手段 任务驱动；讲解演示；实践练习；教学板书；电子课件。
教学学时 4
教 学 内 容 与 教 学 过 程 设 计 注 释

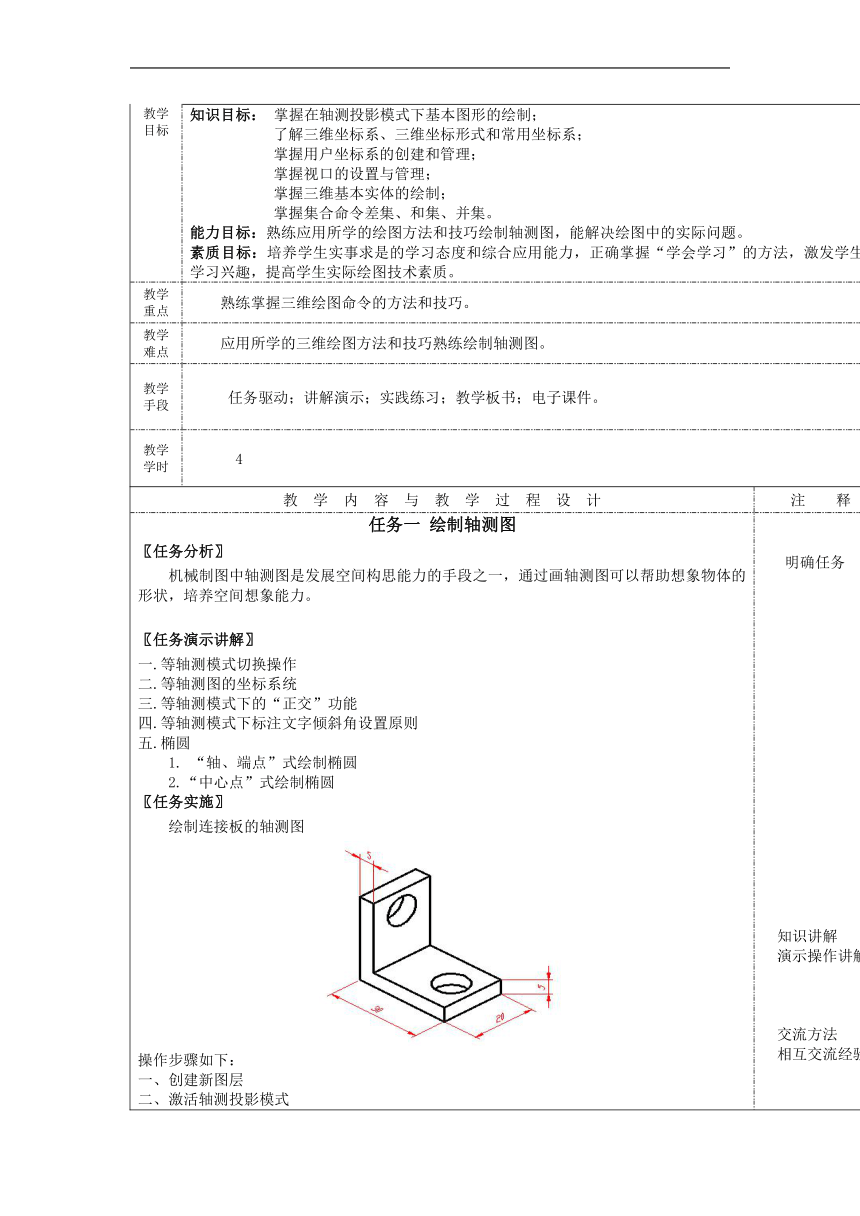

任务一 绘制轴测图 〖任务分析〗 机械制图中轴测图是发展空间构思能力的手段之一，通过画轴测图可以帮助想象物体的形状，培养空间想象能力。 〖任务演示讲解〗 一.等轴测模式切换操作 二.等轴测图的坐标系统 三.等轴测模式下的“正交”功能 四.等轴测模式下标注文字倾斜角设置原则 五.椭圆 1. “轴、端点”式绘制椭圆 2.“中心点”式绘制椭圆 〖任务实施〗 绘制连接板的轴测图 操作步骤如下： 一、创建新图层 二、激活轴测投影模式 三、利用“直线”命令绘制连接板的外轮廓线 四、利用“椭圆”命令绘制连接板的圆孔 五、对连接板进行尺寸标注 〖技能训练〗 运用所学知识绘制下列轴测图 〖教学反思〗 明确任务 知识讲解 演示操作讲解 交流方法 相互交流经验 帮助学生树立知识体系 巩固知识 加深知识的理解
