教学目标 知识目标：掌握点、线、圆等基本的绘图命令。 能力目标：熟练掌握点、线、圆的基本绘制与方法，能解决绘图中的实际问题。 素质目标：培养学生实事求是的学习态度和综合应用能力，正确掌握“学会学习”的方法，激发学生的学习兴趣，提高学生实际绘图技术素质。
教学重点 综合运用直线段的绘制方法、圆的绘制方法以及对象捕捉，绘制三角形内切圆。
教学难点 通过绘制三角形内切圆，灵活掌握点、线、圆等基本的绘图命令。
教学手段 任务驱动；讲解演示；实践练习；教学板书；电子课件。
教学学时 2
教 学 内 容 与 教 学 过 程 设 计 注 释

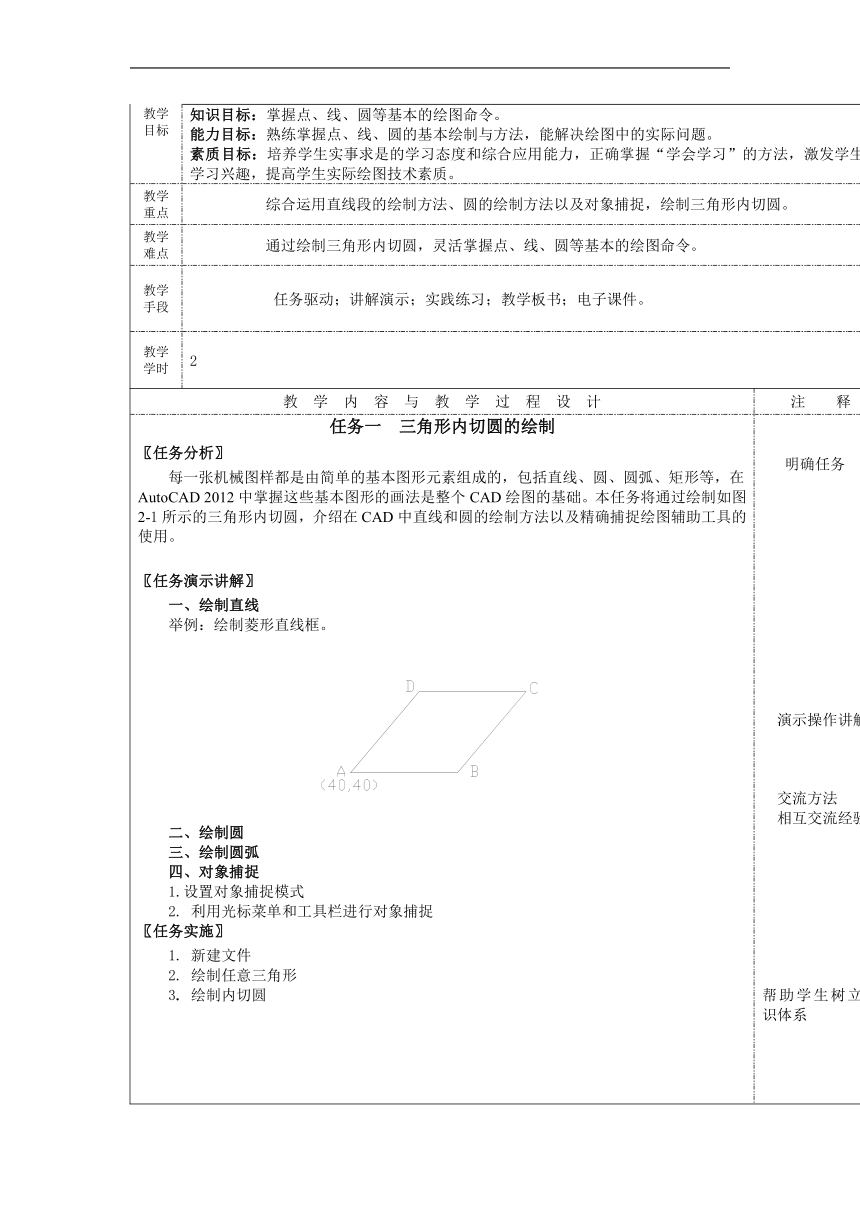

任务一 三角形内切圆的绘制 〖任务分析〗 每一张机械图样都是由简单的基本图形元素组成的，包括直线、圆、圆弧、矩形等，在AutoCAD 2012中掌握这些基本图形的画法是整个CAD绘图的基础。本任务将通过绘制如图2-1所示的三角形内切圆，介绍在CAD中直线和圆的绘制方法以及精确捕捉绘图辅助工具的使用。 〖任务演示讲解〗 一、绘制直线 举例：绘制菱形直线框。 二、绘制圆 三、绘制圆弧 四、对象捕捉 1.设置对象捕捉模式 2. 利用光标菜单和工具栏进行对象捕捉 〖任务实施〗 1. 新建文件 2. 绘制任意三角形 3. 绘制内切圆 〖课堂练习与扩展〗 〖技能训练〗 完成下列所示的图形。 〖教学反思〗 明确任务 演示操作讲解 交流方法 相互交流经验 帮助学生树立知识体系 巩固知识 加深知识的理解
