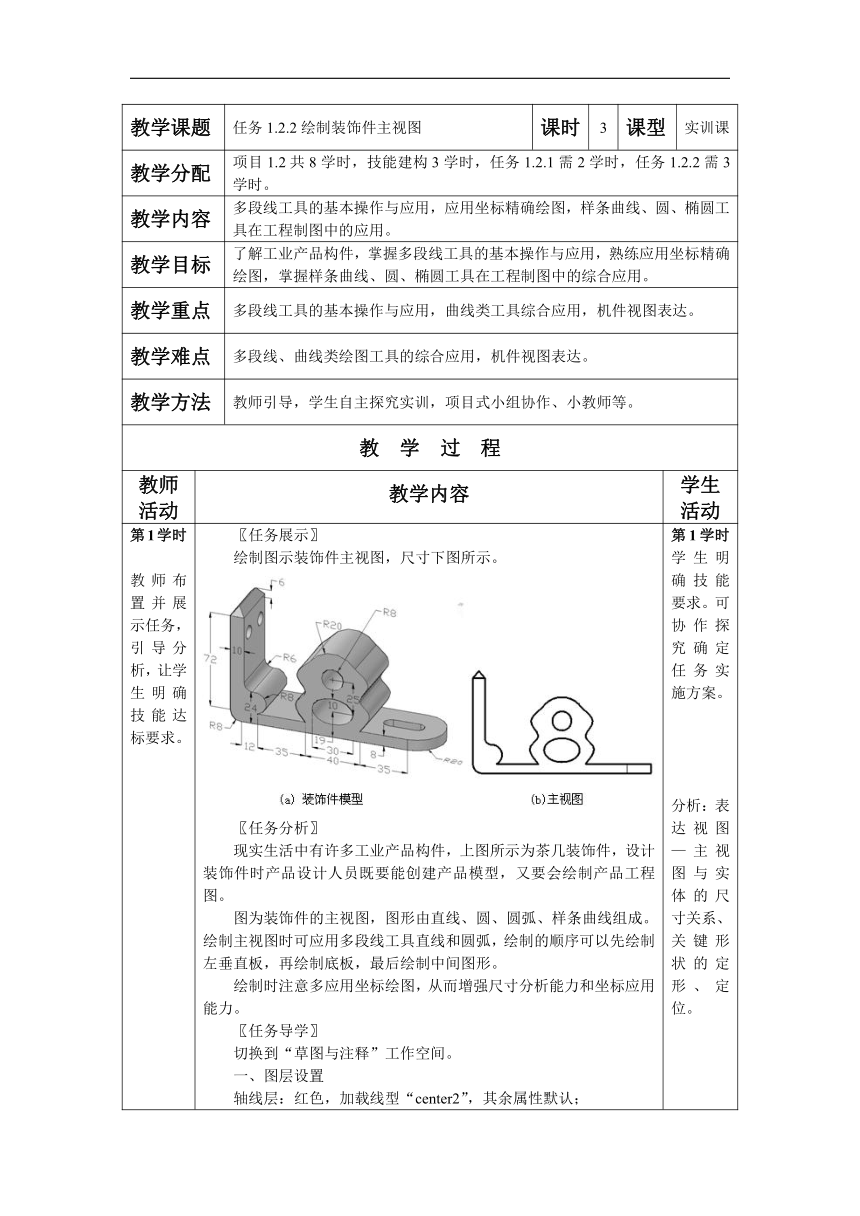

教学课题 任务1.2.2绘制装饰件主视图 课时 3 课型 实训课
教学分配 项目1.2共8学时，技能建构3学时，任务1.2.1需2学时，任务1.2.2需3学时。
教学内容 多段线工具的基本操作与应用，应用坐标精确绘图，样条曲线、圆、椭圆工具在工程制图中的应用。
教学目标 了解工业产品构件，掌握多段线工具的基本操作与应用，熟练应用坐标精确绘图，掌握样条曲线、圆、椭圆工具在工程制图中的综合应用。
教学重点 多段线工具的基本操作与应用，曲线类工具综合应用，机件视图表达。
教学难点 多段线、曲线类绘图工具的综合应用，机件视图表达。
教学方法 教师引导，学生自主探究实训，项目式小组协作、小教师等。
教 学 过 程
教师活动 教学内容 学生活动

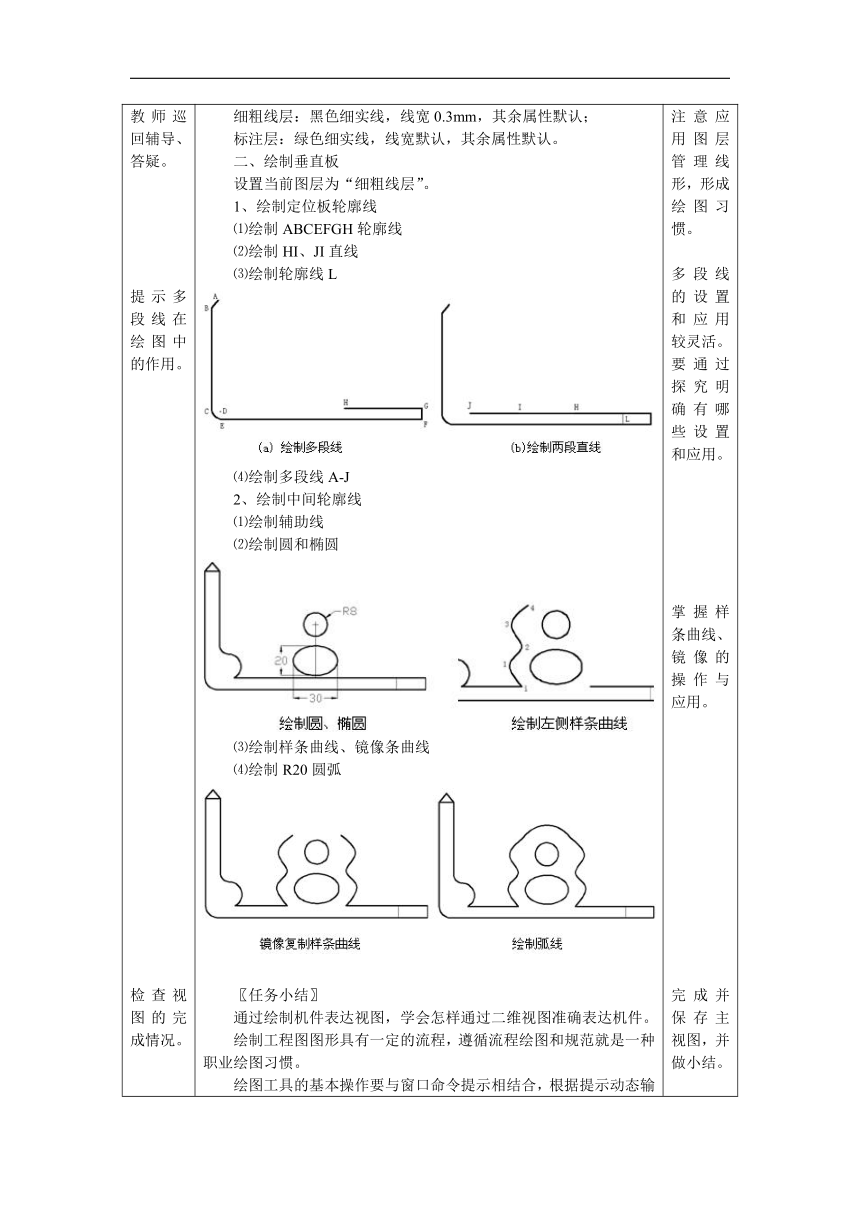

第1学时 教师布置并展示任务，引导分析，让学生明确技能达标要求。 教师巡回辅导、答疑。 提示多段线在绘图中的作用。 检查视图的完成情况。 2学时 教师辅导并检查完成情况。 第3学时 教师辅导并检查完成情况。 〖任务展示〗 绘制图示装饰件主视图，尺寸下图所示。 〖任务分析〗 现实生活中有许多工业产品构件，上图所示为茶几装饰件，设计装饰件时产品设计人员既要能创建产品模型，又要会绘制产品工程图。 图为装饰件的主视图，图形由直线、圆、圆弧、样条曲线组成。绘制主视图时可应用多段线工具直线和圆弧，绘制的顺序可以先绘制左垂直板，再绘制底板，最后绘制中间图形。 绘制时注意多应用坐标绘图，从而增强尺寸分析能力和坐标应用能力。 〖任务导学〗 切换到“草图与注释”工作空间。 一、图层设置 轴线层：红色，加载线型“center2”，其余属性默认； 细粗线层：黑色细实线，线宽0.3mm，其余属性默认； 标注层：绿色细实线，线宽默认，其余属性默认。 二、绘制垂直板 设置当前图层为“细粗线层”。 1、绘制定位板轮廓线 ⑴绘制ABCEFGH轮廓线 ⑵绘制HI、JI直线 ⑶绘制轮廓线L ⑷绘制多段线A-J 2、绘制中间轮廓线 ⑴绘制辅助线 ⑵绘制圆和椭圆 ⑶绘制样条曲线、镜像条曲线 ⑷绘制R20圆弧 〖任务小结〗 通过绘制机件表达视图，学会怎样通过二维视图准确表达机件。 绘制工程图图形具有一定的流程，遵循流程绘图和规范就是一种职业绘图习惯。 绘图工具的基本操作要与窗口命令提示相结合，根据提示动态输入或在命令行输入内容。初学者对命令参数的理解很重要，理解了才能灵活应用。 应用坐标系、坐标绘图时要理解目标坐标点与原点、相对点的位置尺寸关系，灵活应用坐标绘图对读图、数据分析能力有较高的要求。 完成装饰件的其它表达视图 完成“项目练习”中的“综合应用”题的4、5、6。 完成“项目评价”。 第1学时 学生明确技能要求。可协作探究确定任务实施方案。 分析：表达视图—主视图与实体的尺寸关系、关键形状的定形、定位。 注意应用图层管理线形，形成绘图习惯。 多段线的设置和应用较灵活。要通过探究明确有哪些设置和应用。 掌握样条曲线、镜像的操作与应用。 完成并保存主视图，并做小结。 第2学时 自主完成装饰件的其它表达视图。 第3学时 完成练习并保存结果。
课题 小结 学生 评价
教学 评价 教学 心得
