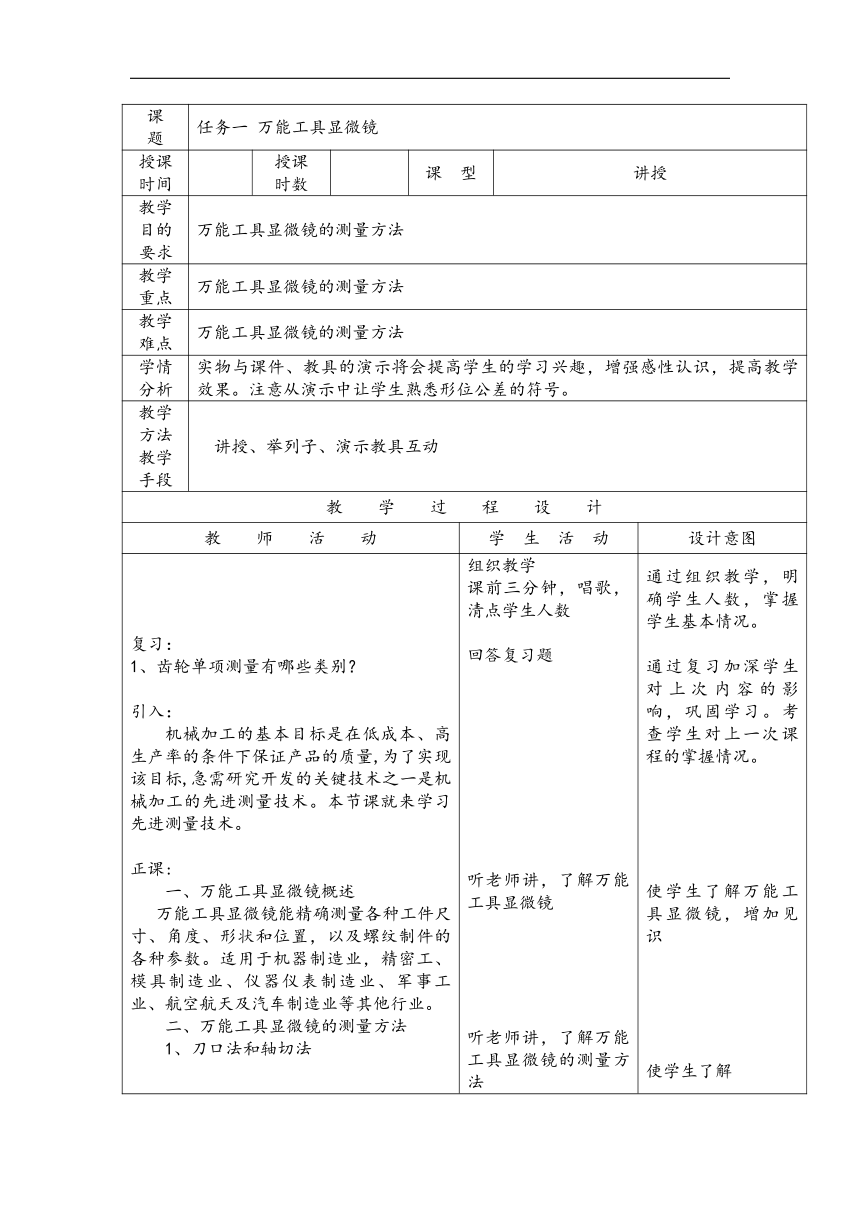

课 题 任务一 万能工具显微镜
授课时间 授课 时数 课 型 讲授
教学目的 要求 万能工具显微镜的测量方法
教学重点 万能工具显微镜的测量方法
教学难点 万能工具显微镜的测量方法
学情分析 实物与课件、教具的演示将会提高学生的学习兴趣，增强感性认识，提高教学效果。注意从演示中让学生熟悉形位公差的符号。
教学方法 教学手段 讲授、举列子、演示教具互动
教 学 过 程 设 计
教 师 活 动 学 生 活 动 设计意图
复习： 1、齿轮单项测量有哪些类别？ 引入： 机械加工的基本目标是在低成本、高生产率的条件下保证产品的质量,为了实现该目标,急需研究开发的关键技术之一是机械加工的先进测量技术。本节课就来学习先进测量技术。 正课: 一、万能工具显微镜概述 万能工具显微镜能精确测量各种工件尺寸、角度、形状和位置，以及螺纹制件的各种参数。适用于机器制造业，精密工、模具制造业、仪器仪表制造业、军事工业、航空航天及汽车制造业等其他行业。 二、万能工具显微镜的测量方法 1、刀口法和轴切法 组织教学 课前三分钟，唱歌，清点学生人数 回答复习题 听老师讲，了解万能工具显微镜 听老师讲，了解万能工具显微镜的测量方法 通过组织教学，明确学生人数，掌握学生基本情况。 通过复习加深学生对上次内容的影响，巩固学习。考查学生对上一次课程的掌握情况。 使学生了解万能工具显微镜，增加见识 使学生了解
刀口法和轴切法是一种光学和机械综合的方法，主要测量螺纹的轴切面，这个方法也用于测量圆柱，圆锥和平的试件。 2、阴影法： 阴影法纯粹的光学方法，它可以迅速的调节仪器来对准试件轮廓和比较形状。这个方法要求试件放在自下而上的光路中，并处在对准显微镜的清晰范围内，这样才能得到试件的阴影像。 3、反射法： 反射法和阴影法相似，也是光学接触法，反射法的特点是可以测量边缘和标记，例如：划线，样冲眼等此法也可以用旋转目镜的刻线图形来比较形状。根据显微镜的清晰平面确定测量平面，这个方法主要用于平的试件。 4、测微杠杆法 测微杠杆法用于不能用光学方法对准测量的测量面，利用中央显微镜的标记对和紧靠测件测量点、线、面的万工显附件-----光学测孔器的测头连在一起的双刻线进行瞄准定位的测量方法。 三、万能工具显微镜使用与维护 1、注意目镜和物镜的调焦顺序 2、注意在测量前清除被测件表面的毛刺和磕痕 3、注意正确安装被测件 4、量螺纹零件时注意万工显的立柱倾斜方向 5、 温度变化对测量结果的影响 6 、光圈调整为不同值时对测量圆柱形零件的影响 听老师讲，了解万能工具显微镜使用与维护的知识 万能工具显微镜的测量方法 使学生掌握万能工具显微镜使用与维护的知识
小 结 巩固练习 1、万能工具显微镜的测量方法 2、万能工具显微镜使用与维护
课后作业
教 后 记
