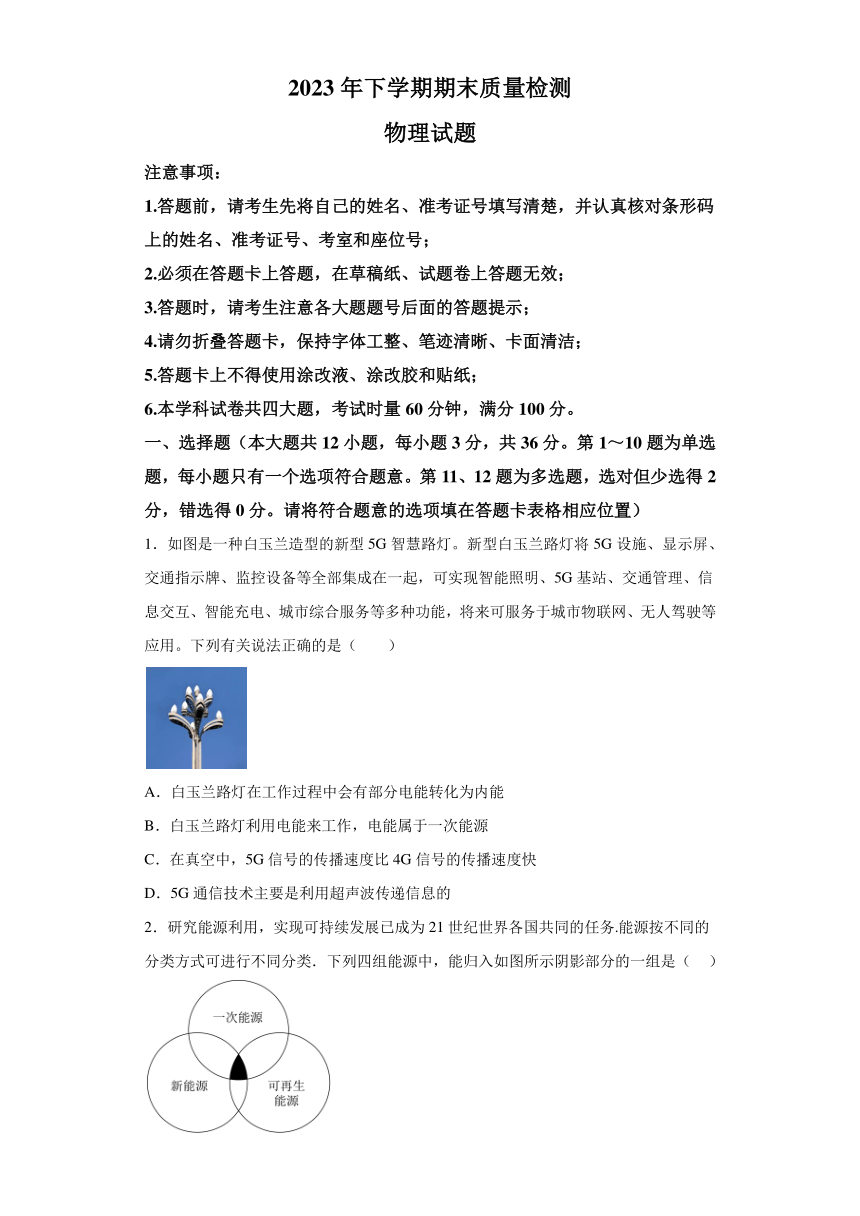

2023年下学期期末质量检测
物理试题
注意事项：
1.答题前，请考生先将自己的姓名、准考证号填写清楚，并认真核对条形码上的姓名、准考证号、考室和座位号；
2.必须在答题卡上答题，在草稿纸、试题卷上答题无效；
3.答题时，请考生注意各大题题号后面的答题提示；
4.请勿折叠答题卡，保持字体工整、笔迹清晰、卡面清洁；
5.答题卡上不得使用涂改液、涂改胶和贴纸；
6.本学科试卷共四大题，考试时量60分钟，满分100分。
一、选择题（本大题共12小题，每小题3分，共36分。第1～10题为单选题，每小题只有一个选项符合题意。第11、12题为多选题，选对但少选得2分，错选得0分。请将符合题意的选项填在答题卡表格相应位置）
1．如图是一种白玉兰造型的新型5G智慧路灯。新型白玉兰路灯将5G设施、显示屏、交通指示牌、监控设备等全部集成在一起，可实现智能照明、5G基站、交通管理、信息交互、智能充电、城市综合服务等多种功能，将来可服务于城市物联网、无人驾驶等应用。下列有关说法正确的是（　　）
A．白玉兰路灯在工作过程中会有部分电能转化为内能
B．白玉兰路灯利用电能来工作，电能属于一次能源
C．在真空中，5G信号的传播速度比4G信号的传播速度快
D．5G通信技术主要是利用超声波传递信息的
2．研究能源利用，实现可持续发展已成为21世纪世界各国共同的任务.能源按不同的分类方式可进行不同分类．下列四组能源中，能归入如图所示阴影部分的一组是（ ）
A．煤炭、地热能、沼气 B．太阳能、风能、海洋能
C．水能、木柴、天然气 D．石油、海洋能、核能

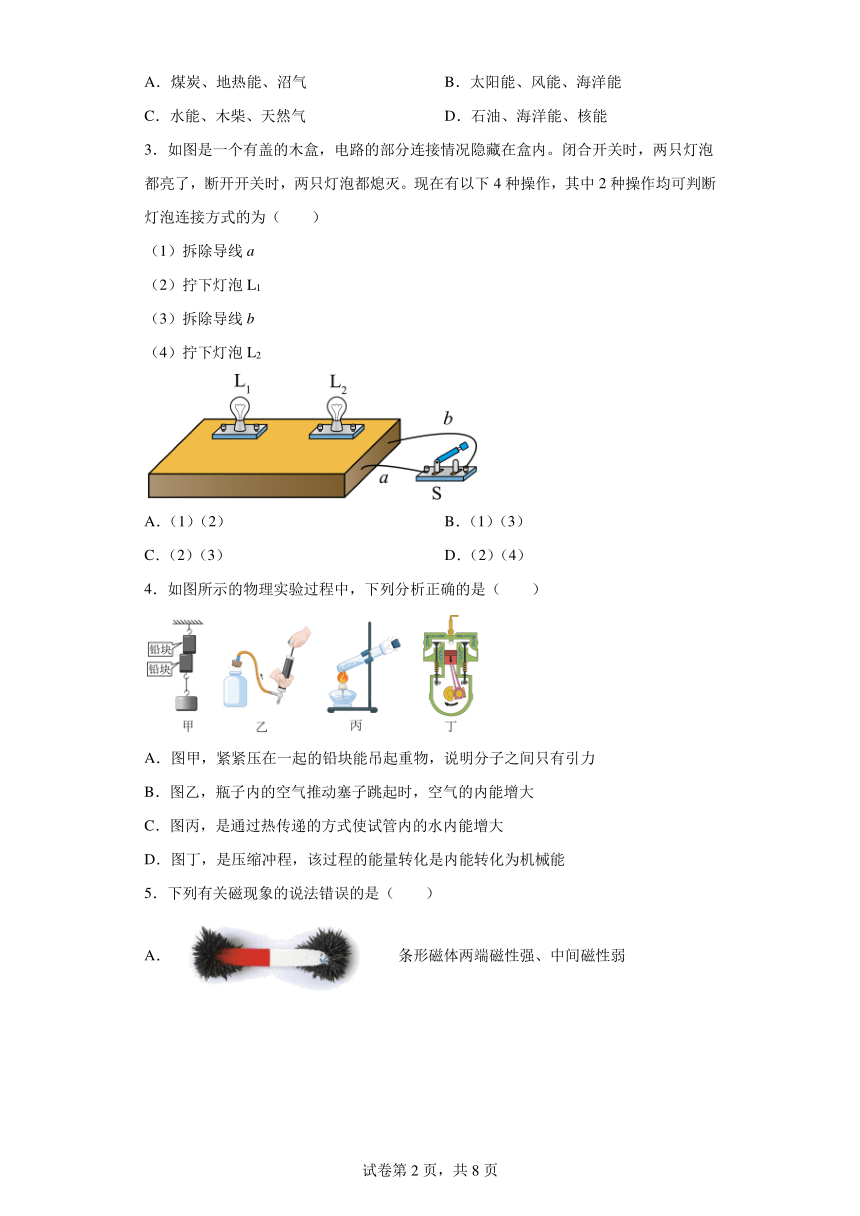

3．如图是一个有盖的木盒，电路的部分连接情况隐藏在盒内。闭合开关时，两只灯泡都亮了，断开开关时，两只灯泡都熄灭。现在有以下4种操作，其中2种操作均可判断灯泡连接方式的为（　　）
（1）拆除导线a
（2）拧下灯泡L1
（3）拆除导线b
（4）拧下灯泡L2
A．（1）（2） B．（1）（3）
C．（2）（3） D．（2）（4）
4．如图所示的物理实验过程中，下列分析正确的是（　　）
A．图甲，紧紧压在一起的铅块能吊起重物，说明分子之间只有引力
B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大
C．图丙，是通过热传递的方式使试管内的水内能增大
D．图丁，是压缩冲程，该过程的能量转化是内能转化为机械能
5．下列有关磁现象的说法错误的是（　　）
A． 条形磁体两端磁性强、中间磁性弱
B．磁体周围的磁感线是真实存在的
C． 地理的两极和地磁的两极并不重合
D． 司南静止时长柄指向南方是受地磁场的作用

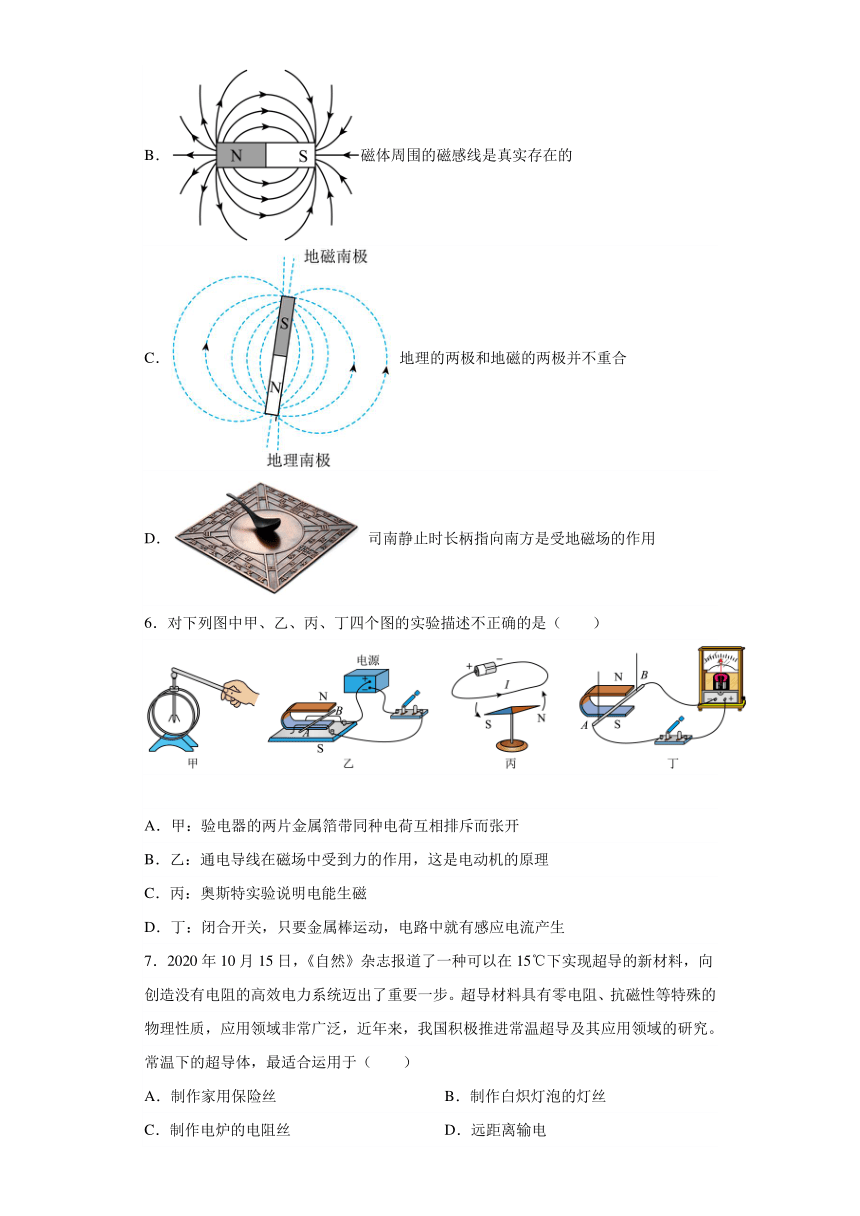

6．对下列图中甲、乙、丙、丁四个图的实验描述不正确的是（　　）

A．甲：验电器的两片金属箔带同种电荷互相排斥而张开
B．乙：通电导线在磁场中受到力的作用，这是电动机的原理
C．丙：奥斯特实验说明电能生磁
D．丁：闭合开关，只要金属棒运动，电路中就有感应电流产生
7．2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛，近年来，我国积极推进常温超导及其应用领域的研究。常温下的超导体，最适合运用于（　　）
A．制作家用保险丝 B．制作白炽灯泡的灯丝
C．制作电炉的电阻丝 D．远距离输电

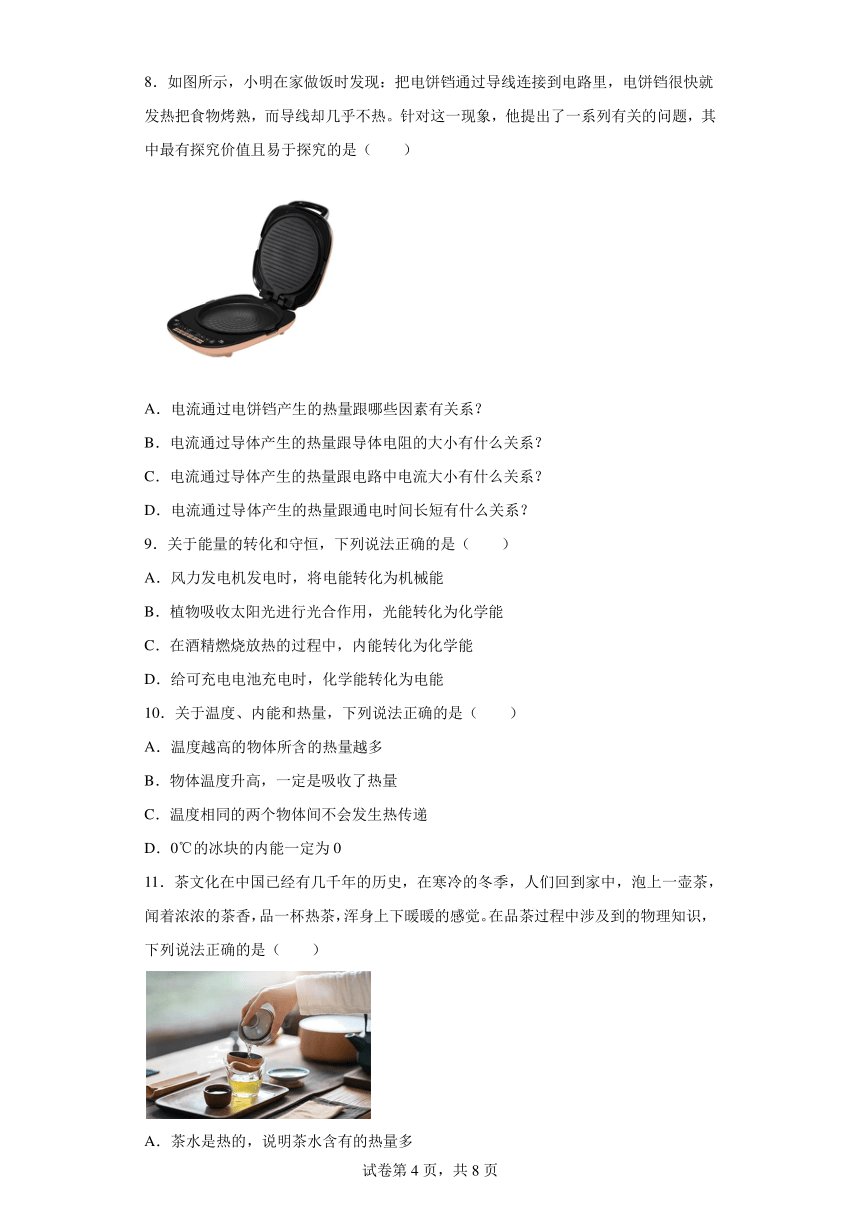

8．如图所示，小明在家做饭时发现：把电饼铛通过导线连接到电路里，电饼铛很快就发热把食物烤熟，而导线却几乎不热。针对这一现象，他提出了一系列有关的问题，其中最有探究价值且易于探究的是（　　）
A．电流通过电饼铛产生的热量跟哪些因素有关系？
B．电流通过导体产生的热量跟导体电阻的大小有什么关系？
C．电流通过导体产生的热量跟电路中电流大小有什么关系？
D．电流通过导体产生的热量跟通电时间长短有什么关系？
9．关于能量的转化和守恒，下列说法正确的是（　　）
A．风力发电机发电时，将电能转化为机械能
B．植物吸收太阳光进行光合作用，光能转化为化学能
C．在酒精燃烧放热的过程中，内能转化为化学能
D．给可充电电池充电时，化学能转化为电能
10．关于温度、内能和热量，下列说法正确的是（　　）
A．温度越高的物体所含的热量越多
B．物体温度升高，一定是吸收了热量
C．温度相同的两个物体间不会发生热传递
D．0℃的冰块的内能一定为0
11．茶文化在中国已经有几千年的历史，在寒冷的冬季，人们回到家中，泡上一壶茶，闻着浓浓的茶香，品一杯热茶，浑身上下暖暖的感觉。在品茶过程中涉及到的物理知识，下列说法正确的是（　　）
A．茶水是热的，说明茶水含有的热量多
B．开水能很快泡出茶香，是因为温度越高，分子热运动越剧烈
C．喝茶时身体感觉变暖了，是通过热传递的方式改变了内能
D．烧水时水蒸气将壶盖顶起的能量转化与汽油机做功冲程相同

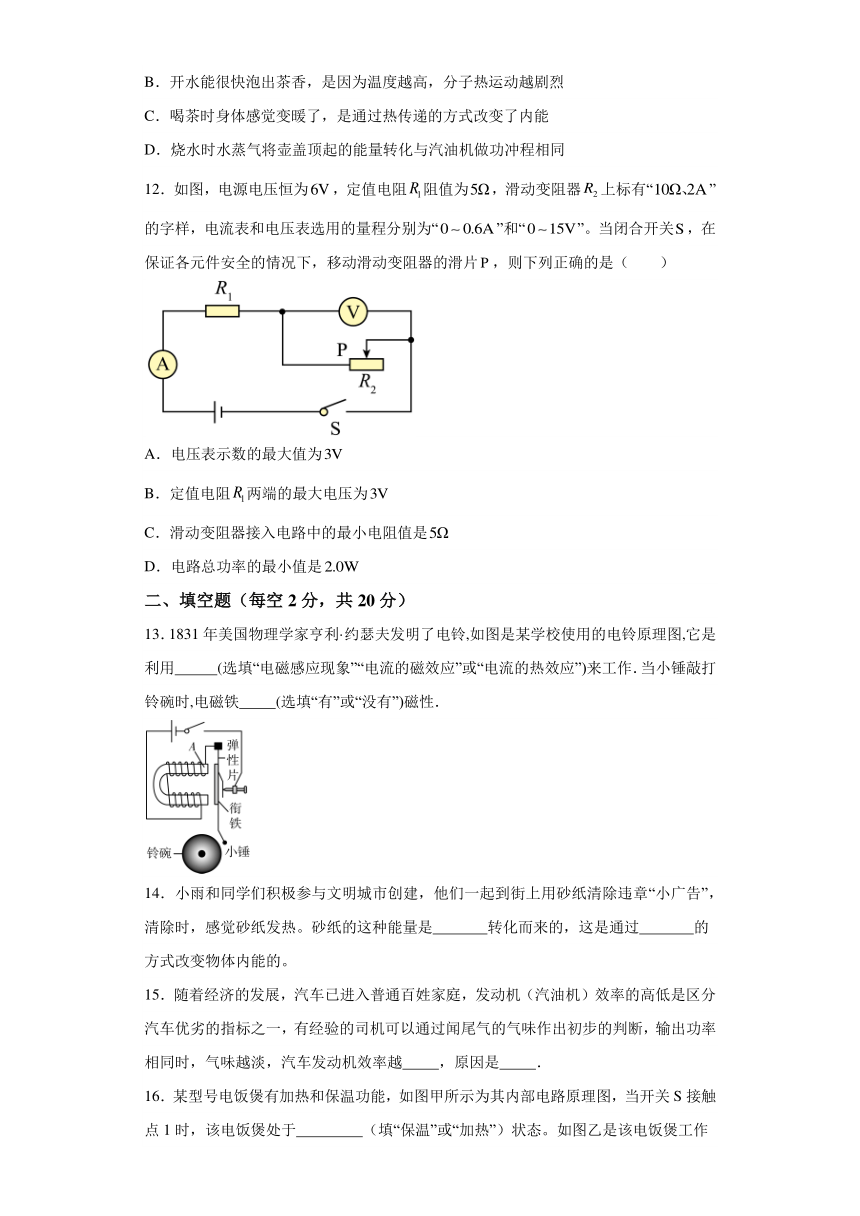

12．如图，电源电压恒为，定值电阻阻值为，滑动变阻器上标有“”的字样，电流表和电压表选用的量程分别为“”和“”。当闭合开关，在保证各元件安全的情况下，移动滑动变阻器的滑片，则下列正确的是（　　）
A．电压表示数的最大值为
B．定值电阻两端的最大电压为
C．滑动变阻器接入电路中的最小电阻值是
D．电路总功率的最小值是
二、填空题（每空2分，共20分）
13．1831年美国物理学家亨利·约瑟夫发明了电铃,如图是某学校使用的电铃原理图,它是利用 (选填“电磁感应现象”“电流的磁效应”或“电流的热效应”)来工作．当小锤敲打铃碗时,电磁铁 (选填“有”或“没有”)磁性．
14．小雨和同学们积极参与文明城市创建，他们一起到街上用砂纸清除违章“小广告”，清除时，感觉砂纸发热。砂纸的这种能量是 转化而来的，这是通过 的方式改变物体内能的。
15．随着经济的发展，汽车已进入普通百姓家庭，发动机（汽油机）效率的高低是区分汽车优劣的指标之一，有经验的司机可以通过闻尾气的气味作出初步的判断，输出功率相同时，气味越淡，汽车发动机效率越 ，原因是 ．
16．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于 （填“保温”或“加热”）状态。如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是 。
17．现有两只定值电阻，标有“10 Ω 0.3 A”、标有“30Ω 0.6 A”，在保证所有电路元件安全、不烧毁的前提下，若将两定值电阻串联接入电路，则电路中允许通过的最大电流为 A，电源电压最大为 V。
三、作图与实验探究题（第18题4分，第19题6分，第20题8分，第21题8分，第22题6分，共32分）
18．如图中，将小磁针靠近螺线管的一端，当开关S闭合后，小N磁针N极的指向如图所示。请在图中标出电源的+、-极，并画出螺线管的绕法。
19．如图①所示，用于接地的导线应该接在插座的 （选填“”“”或“”）孔；如图②、③所示，两种使用测电笔的方法中，正确的是图 ；如图④、⑤所示为家庭电路中造成电线燃烧的两种常见情况，其中图④所示情况的原因是 。
20．在探究电和磁之间的关系时，小明用磁体、铜棒ab、电流表、导线组成如图所示的实验装置．
（1）实验中发现，铜棒ab左右运动时，电流表指针也来回摆动，这种现象叫 现象．人们根据这个原理制成了 ，把机械能转化为电能．
（2）小刚用一节干电池替换了装置中的电流表，他们发现电路一接通，铜棒ab会向左摆动；若对调电池的正负极，铜棒ab会向 摆动．这一现象说明了通电导体在磁场中受力的方向与 方向有关．
21．小明想测小灯泡的额定功率，他选用了以下器材：标有“2.5V”的小灯泡（电阻约10Ω）、电源为6V的干电池组、电流表、电压表、开关、导线若干，另有三种规格的滑动变阻器分别标有“10Ω；1A”、“20Ω；0.5A”、“50Ω；0.2A”字样。
（1）请你帮小明选择一只合适的滑动变阻器，规格为 ；
（2）实验中，小明连接好电路，闭合开关，移动滑动变阻器滑片，当小灯泡两端的电压达到额定电压后，电流表的示数如图乙所示，则小明测得小灯泡的额定功率是 W；
（3）小明打算增加一个阻值为10Ω的定值电阻R0和两只开关，利用一只电流表测量该小灯泡的额定功率，设计的电路如图丙所示，其方案如下：
①闭合开关S1、S3，调节滑动变阻器，使电流表示数为 A，表明小灯泡正常发光；
②闭合开关S1、S2，保持滑片位置不变，测出通过小灯泡的电流I0；
③计算小灯泡的额定功率。
仔细分析发现此方案无法测出小灯泡的额定功率，其原因是 。
22．小明利用如图装置，完成“探究不同物质吸热升温的现象”的实验。
（1）实验中，甲、乙虚线中应选择的器材组合是 （选填“A”“B”“C”或“D”）；
（2）实验中，物质吸收热量的多少是通过 来反映的；
（3）小明设计了如下两个方案比较不同物质吸热升温的性质：
方案一：加热相同时间，比较升高的温度；
方案二：升高相同的温度，比较加热的时间。
你认为 （选填“方案一”“方案二”或“两方案都”）可行。
五、计算题（本大题12分）
23．如图甲是某款电热水龙头，即开即热、冷热兼用。图乙是它的原理电路图，R1、R2为电热丝。通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换．有关参数如表。不考虑温度对电阻丝值的影响，请回答下列问题：
（1）开关与1、2接触时，水龙头放出的水是温水还是热水？此时电路中的电流多大？
（2）R2的电阻值多大？
（3）水龙头放热水时，正常工作20s，消耗的电能是多少？若不计热量损失，在此过程中可将多少kg的水从18℃加热到48℃？
产品名称 即热式热水龙头
应用场所 厨房、卫生间
额定功率 温水；2200W
热水；3300W
额定电压 220V
额定频率 50Hz
防触电类型 Ⅰ类（最高等级）
试卷第8页，共8页
1．A
【详解】A．白玉兰路灯有电阻，根据焦耳定律，使用过程中也会发热，工作过程中部分电能转化为内能，故A正确；
B．电能由其他能源转化而来，属于二次能源，不是可再生能源，故B错误；
C．在真空中，5G信号的传播速度与4G信号的传播速度相同，故C错误；
D．5G通信技术是利用电磁波进行信息传输的，故D错误。
故选A。
2．B
【详解】A．煤炭是不可再生能源，不符合题意；
B．风能、海洋能都是可再生能源，新能源和一次能源，符合题意；
C．木柴不是新能源，天然气是不可再生能源，不符合题意；
D．石油和核能属于不可再生能源，不符合题意．
3．D
【详解】①若两灯并联，导线a和b以及开关在干路上，拆除导线a或b，再闭合开关，两只灯泡都不亮；若两灯串联，导线a和b以及开关在电路中，拆除导线a或b，再闭合开关，两只灯泡都不亮，所以（1）（3）不能断定这两只小灯泡的连接方式。
②取下图中灯泡L1或L2，再闭合开关，两只灯泡都不亮，说明两灯互相影响，则两灯是串联的；若另一只灯泡仍然发光，说明两灯互不影响，则两灯是并联的。故（2）（4）可行。
故选D。
4．C
【详解】A．分子间同时存在相互作用的引力和斥力，因此图甲，紧紧压在一起的铅块能吊起重物，说明分子之间有引力，而不是只有引力，故A错误；
B．图乙，瓶子内的空气推动塞子跳起时，空气对活塞做功，空气内能减小，故B错误；
C．图丙，酒精灯给水加热，水吸收热量，是通过热传递的方式使试管内的水内能增大，故C正确；
D．图丁，两个气门关闭，火花塞打出电火花，活塞向下运动，是做功冲程，该过程的能量转化是内能转化为机械能，故D错误。
故选C。
5．B
【详解】A．由图可知，条形磁体两端磁性强、中间磁性弱，故A正确，不符合题意；
B．磁感线是假想的分布在磁体周围的曲线，所以磁感线不是真实存在的，磁场是真实存在的，故B错误，符合题意；
C．我国宋代的沈括，他提出磁偏角的概念，指出地理的两极和地磁的两极并不重合，故C正确，不符合题意；
D．司南受地磁场的作用，静止时长柄指向南方，故D正确，不符合题意。
故选B。
6．D
【详解】A．验电器的两片金属箔是因为带了同种电荷互相排斥而张开，故A正确，不符合题意；
B．通电导体在磁场中受到力的作用而运动，由此进一步发现通电线圈在磁场中受力会转动，这是电动机的原理，故B正确，不符合题意；
C．给导线通电时，导线附近的磁针会发生偏转，说明电能生磁，故C正确，不符合题意；
D．图丁是电磁感应实验装置，闭合开关，只有金属棒在磁场中切割磁感线时电路中才会有电流，故D错误，符合题意。
故选D。
7．D
【详解】A．制作家用保险丝应选择电阻大熔点低的材料，不能选择超导体，超导体电阻为0，电流通过不产生热量，故A不符合题意；
B．白炽灯是利用电流产生热量，使其达到白炽状态而发光的，制作白炽灯泡的灯丝不能选择超导体，超导体电阻为0，电流通过不产生热量，故B不符合题意；
C．电炉的电阻丝是利用电流产生热量工作的，制作电炉的电阻丝，不能选择超导体，超导体电阻为0，电流通过不产生热量，故C不符合题意；
D．远距离输电选择超导体，超导体电阻为0，电流通过不产生热量，减少电能损失，故D符合题意。
故选D。
8．B
【详解】电饼铛的发热体电阻大，导线的电阻很小，电饼铛很快就发热把食物烤熟，而导线却几乎不热，说明电流通过导体产生的热量跟导体电阻的大小有关，故B符合题意，ACD不符合题意。
故选B。
9．B
【详解】A．风力发电机发电时，消耗机械能，产生电能，将风的机械能转化为电能，故A错误；
B．植物进行光合作用，消耗光能，产生化学能，所以是将光能转化为化学能的过程，故B正确；
C．酒精燃烧时，消耗化学能，产生内能，故是将化学能转化为内能的过程，故C错误；
D．电池充电过程中，电池相当于用电器，消耗了电能，产生化学能储存在电池内，故是将电能转化为化学能的过程，故D错误。
故选B。
10．C
【详解】A．热量是一过程量，描述它的术语是“吸收”和“放出”，不能用含有，故A错误；
B．物体温度升高，不一定吸收了热量，也可能是对它做了功，故B错误；
C．发生热传递的条件是：有温度差，所以两个温度相同的物体不发生热传递，故C正确；
D．因为一切物体的分子都在不停的做无规则运动，所以一切物体都具有内能，因此0℃的冰块，内能不为0，故D错误。
故选C。
11．BCD
【详解】A．热量是热传递过程中传递能量的多少，一个过程量，不能说含有或者具有热量，故A错误；
B．用高温开水才能很快泡出茶香、茶色，这是因为温度越高，分子的无规则运动越剧烈，扩散越快，故B正确；
C．改变内能的方式有做功和热传递，喝茶时身体变暖，是热传递改变内能，故C正确；
D．水蒸气将壶盖顶起，对壶盖做功，能量转化是内能转化为机械能，与汽油机的做功冲程相同，故D正确。
故选BCD。
12．BC
【详解】由图可知， R1、R2串联，电压表测量R2两端的电压，电流表测量电路中的电流。
AD．当滑动变阻器接入电路中的阻值最大R2= 10Ω时，根据串联电路的电阻特点可知，电路中的总电阻
R总=R1+R2=5Ω+10Ω=15Ω
根据欧姆定律可知，此时电路中的电流最小
R1两端的电压最小
U1小=I小R1=0.4A×5Ω=2V
根据串联电路的电压特点可知，此时滑动变阻器两端的电压最大
U2大=U-U1小=6V-2V=4V
故A错误：电路中的最小总功率
P小=UI小=6V×0.4A=2.4 W
故D错误；
B．根据滑动变阻器的规格和电流表的量程可知，电路中的最大电流I大=0.6A，由得， R1两端的最大电压
U1大=I大R1=0.6A×5Ω=3V
故B正确；
C．由可知，电路中的最小阻值
根据串联电路的电阻特点可知，滑动变阻器接入电路的最小阻值
R2小=R小-R1=10Ω-5Ω=5Ω
故C正确。
故选BC。
13． 电流的磁效应 没有
【分析】根据“如图是某学校使用的电铃原理图”知道，本题考查的是电磁铁的原理及应用，根据电磁铁通电时有磁性，断电时无磁性，电铃就是利用电磁铁的这个特性工作即可．
【详解】由图知道，电铃内部有一个电磁铁，它是利用电流的磁效应工作的；当开关闭合后，电磁铁有电流通过，产生磁性，电磁铁吸引衔铁，小锤敲打铃碗，此时衔铁与螺钉分离导致电路断开，即此时电磁铁没有磁性．
【点睛】本题考查的是电磁继电器的应用在电铃中的应用，要注意电磁铁对衔铁的吸引力是钉锤敲击铃碗的动力．
14． 机械能 做功
【详解】[1][2]砂纸在摩擦的过程中发热，这是一个摩擦生热的现象，此过程是将机械能转化为内能，是通过做功的方式使物体内能增加的。
15． 高 燃料燃烧充分，效率高
【详解】[1][2][3] 输出功率相同的汽车，燃烧相同的汽油（消耗的总能量相同），汽油味越淡，说明燃烧的越充分，燃烧放出的热量越多，转化成的有用功越多，使得发动机的效率越高．
16． 加热 电功
【点评】本题考查了电功率公式的灵活应用，要能正确分析开关在不同状态电路结构，关键是能看懂图象，将图象与所学知识联系起来，是一道好题。
【详解】[1]开关接1时，只有一个电阻有电流通过；开关接2时，两个电阻串联使用，此时电路总电阻等于两个电阻的和。根据可知，开关接1时电功率较大，为加热状态。
[2]横坐标表示工作时间t，纵坐标表示工作功率P，影响面积为功率值与工作时间值的乘积，等于电流做的功。
17． 0.3 12
【详解】[1]标有“10Ω 0.3A”的定值电阻，所允许通过的最大电流为0.3A；标有“30Ω 0.6A”的定值电阻，所允许通过的最大电流为0.6A，因为串联电路处处电流相等，所以电路中的最大电流为0.3A
[2]因为串联电路的总电阻等于各分电阻之和，所串联电路的总电阻
R=10Ω+30Ω=40Ω
即串联电路两端允许加的最大电压
U=IR=0.3A×40Ω=12V
18．
【详解】由电流表的电流是从正接线柱流入，从负接线柱流出，得出电源的左端为负极，右端为正极；由小磁针的右端为N极，根据磁极间的相互作用规律可知通电螺线管靠近小磁针N极一端为S极，则通电螺线管的右端为N极。根据安培定则，伸出右手，四指指向电流方向，大拇指指示通电螺线管的N极右端，则四指弯曲的方向为电流的方向，据此画出螺线管的绕法；如下图所示：
19． E ② 用电器的总功率过大
【详解】[1]根据“左零右火、中间接地”的原则可知，插孔“”是接地的。
[2]使用测电笔时，手使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能辨别出火线或零线，故②图是正确的，③图是错误的。
[3]从图④中可以看出，用电器较多，并且还有大功率的电炉，因此是用电器的总功率过大而造成的；从图⑤中可以看出导线直接将火线和零线相连，因此是短路造成的。
20． 电磁感应 发电机 右 电流
【详解】 (1)实验中发现，铜棒ab左右运动即切割磁感线运动，所以产生了感应电流，电流计指针来回摆动，这种现象叫电磁感应现象．
人们根据这个原理制成了发电机，将机械能转化为电能．
(2)小刚用一节干电池替换了装置中的电流计，他们发现电路一接通，铜棒ab会受到磁场力的作用，所以会向左摆动；
若对调电池的正负极，铜棒ab受到的磁场力方向相反，所以向右摆动．这一现象说明了通电导体在磁场中受力的方向与电流方向有关．
点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个原理，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．
21． 20Ω，0.5A 0.75 0.25 电流表正负接线柱接反
【详解】（1）[1]灯的额定电压为2.5V，电阻约10Ω，灯的额定电流为
根据串联电路电压的规律，灯正常发光时变阻器连入电路的电阻约为
因0.25A大于0.2A，故选用“20Ω；0.5A”的滑动变阻器。
（2）[2]如图乙所示，电流表选用0~0.6A量程，分度值为0.02A，电流为0.3A，则小明测得小灯泡的额定功率是
PL=ULLI=2.5V×0.3A=0.75W
（3）[3][4]闭合开关S1、S3，灯与定值电阻R0并联，电流表测电阻的电流，调节滑动变阻器，使电流表示数为0.25A，由欧姆定律可知定值电阻的电压为
U0=I0R=0.25A×10Ω=2.5V
根据并联电路电压的规律，小灯泡正常发光，此时与电流表下面的接线柱相连的为电流表负接线柱。闭合开关S1、S2，灯与定值电阻R0并联，此时电流从电流表负接线柱流入了，发现此方案无法测出小灯泡的额定功率，其原因是电流表正负接线柱反了。
22． BC 加热时间 两方案都
【详解】[1]由于需要探究不同物质吸热升温的现象，需要不同的物质，故甲区域选B，乙区域需要用相同加热装置，相同的燃料，保证相同的时间内吸收的热量相同，故选C区域。
[2]相同的加热装置，相同的时间内吸收热量相同，加热时间越长，吸收的热量越多，故可以用加热时间来表示吸收的热量。
[3]比较不同物质吸热升温的性质，可以选择加热相同的时间，吸收相同的热量，比较升高的温度，升温越高，吸热能力越弱，也可以选择升高相同的温度，比较加热的时间，加热时间越长，吸收的热量越多，物质吸热能力越强。
23．（1）温水，10A；（2）44Ω；（3）6.6×104J，0.52kg
【详解】（1）开关与1、2接触时，电阻R1单独接入电路，开关与2、3接触时，R1与R2并联，对比两种接法，电阻R1单独接入电路的电阻大于R1与R2并联的电阻，由 可知，开关与1、2接触时，电功率较小，为低温档，水龙头放出的水是温水，此时电路中的电流为
（2）开关与2、3接触时，电阻R1、R2并联接入电路，电路的总电阻较小，由可知电功率较大，为高温档，水龙头放出的水是热水，P热水=3300W，由得总电流
R2支路的电流
I2=I-I1=15A-10A=5A
由欧姆定律得，R2的电阻值
（3）水龙头放热水，正常工作20s，消耗的电能
由可得，水的质量为
答：（1）开关与1、2接触时，水龙头放出的水是温水，此时电路中的电流为10A；
（2）R2的电阻值为44Ω；
（3）此过程中可将0.52kg的水从18℃加热到48℃。
