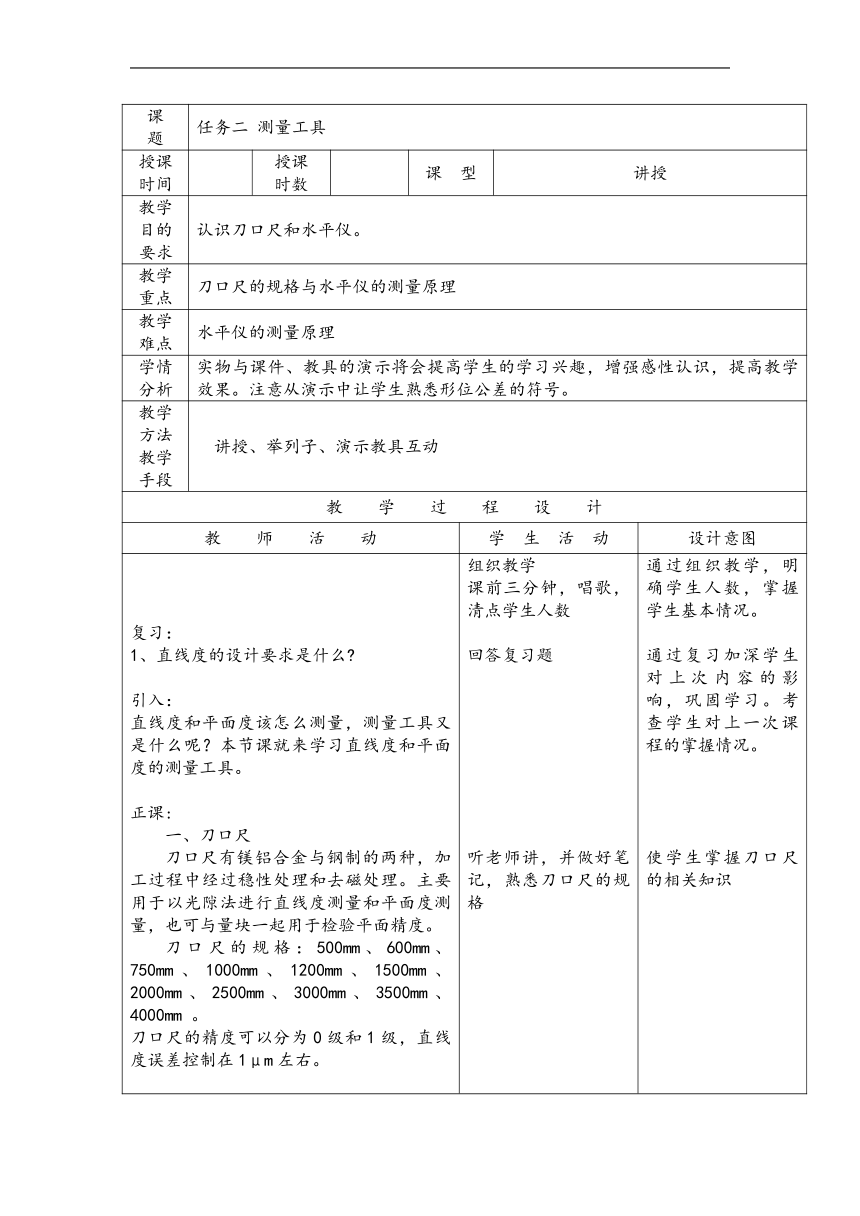

课 题 任务二 测量工具
授课时间 授课 时数 课 型 讲授
教学目的 要求 认识刀口尺和水平仪。
教学重点 刀口尺的规格与水平仪的测量原理
教学难点 水平仪的测量原理
学情分析 实物与课件、教具的演示将会提高学生的学习兴趣，增强感性认识，提高教学效果。注意从演示中让学生熟悉形位公差的符号。
教学方法 教学手段 讲授、举列子、演示教具互动
教 学 过 程 设 计
教 师 活 动 学 生 活 动 设计意图
复习： 1、直线度的设计要求是什么 引入： 直线度和平面度该怎么测量，测量工具又是什么呢？本节课就来学习直线度和平面度的测量工具。 正课: 一、刀口尺 刀口尺有镁铝合金与钢制的两种，加工过程中经过稳性处理和去磁处理。主要用于以光隙法进行直线度测量和平面度测量，也可与量块一起用于检验平面精度。 刀口尺的规格：500mm、600mm、750mm、1000mm、1200mm、1500mm、2000mm、2500mm、3000mm、3500mm、4000mm 。 刀口尺的精度可以分为0级和1级，直线度误差控制在1μm左右。 组织教学 课前三分钟，唱歌，清点学生人数 回答复习题 听老师讲，并做好笔记，熟悉刀口尺的规格 通过组织教学，明确学生人数，掌握学生基本情况。 通过复习加深学生对上次内容的影响，巩固学习。考查学生对上一次课程的掌握情况。 使学生掌握刀口尺的相关知识
二、水平仪 水平仪是一种用来测量被测平面相对水平面的微小角度的常用量具。在机械行业和仪表制造中，用于测量相对于水平位置的倾斜角、机床类设备导轨的平面度和直线度、设备安装的水平位置和垂直位置等。 水平仪有电子水平仪和水准式水平仪，常用的水准式水平仪又有条式水平仪、框式水平仪、合像水平仪三种结构形式，其中以框式水平仪应用最多。 其规格有150mm150mm,200mm200mm，250mm250mm，300mm300mm等几种，其中200mm200mm最为常用。 三、水平仪测量原理 水平仪的玻璃管，管内充满醚或酒精，并留有一小气泡，它在管中永远位于最高点。若气泡在正中间，说明被测表面水平。 设被测表面的长度为2,测量时气泡移动了n格，则相对倾斜角为 a=4〞n （式7-1） 两端的高度差为 （式7-2） 例题讲解： 用一分度值为0.02mm/1000mm(4〞)框式水平仪测量一长度为600mm的导轨工作面的倾斜程度，测量时水平仪的气泡移动了3格，问该导轨工作面相对水平面倾斜了多少？ 听老师讲，并做好笔记，熟悉水平仪的规格 了解测量原理并熟记测量公式 根据公式进行计算 使学生掌握水平仪的相关知识 使学生掌握水平仪的测量原理并熟记测量公式 熟悉公式的运用，巩固知识
小 结 巩固练习 直线度和平面度的测量工具认识
课后作业
教 后 记
