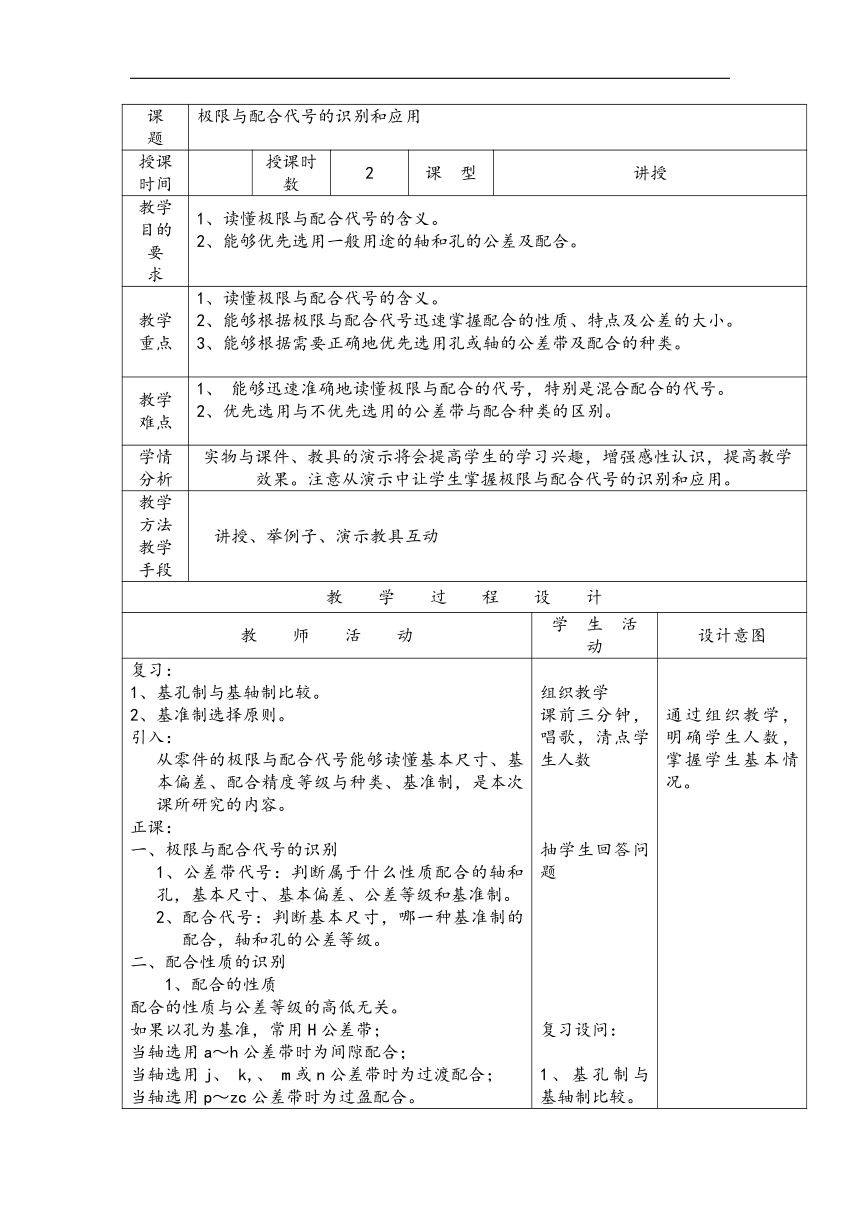

课 题 极限与配合代号的识别和应用
授课时间 授课时数 2 课 型 讲授
教学目的 要 求 1、读懂极限与配合代号的含义。 2、能够优先选用一般用途的轴和孔的公差及配合。
教学重点 读懂极限与配合代号的含义。 2、能够根据极限与配合代号迅速掌握配合的性质、特点及公差的大小。 3、能够根据需要正确地优先选用孔或轴的公差带及配合的种类。
教学难点 1、 能够迅速准确地读懂极限与配合的代号，特别是混合配合的代号。 2、优先选用与不优先选用的公差带与配合种类的区别。
学情分析 实物与课件、教具的演示将会提高学生的学习兴趣，增强感性认识，提高教学效果。注意从演示中让学生掌握极限与配合代号的识别和应用。
教学方法 教学手段 讲授、举例子、演示教具互动
教 学 过 程 设 计
教 师 活 动 学 生 活 动 设计意图
复习： 1、基孔制与基轴制比较。 2、基准制选择原则。 引入： 从零件的极限与配合代号能够读懂基本尺寸、基本偏差、配合精度等级与种类、基准制，是本次课所研究的内容。 正课： 一、极限与配合代号的识别 1、公差带代号：判断属于什么性质配合的轴和孔，基本尺寸、基本偏差、公差等级和基准制。 配合代号：判断基本尺寸，哪一种基准制的配合，轴和孔的公差等级。 二、配合性质的识别 1、配合的性质 配合的性质与公差等级的高低无关。 如果以孔为基准，常用H公差带； 当轴选用a～h公差带时为间隙配合； 当轴选用j、 k,、 m或n公差带时为过渡配合； 当轴选用p～zc公差带时为过盈配合。 组织教学 课前三分钟，唱歌，清点学生人数 抽学生回答问题 复习设问： 1、基孔制与基轴制比较。 通过组织教学，明确学生人数，掌握学生基本情况。
如果取H左侧的A～H其中任一个为公差带结果相同。 如果以轴为基准，其公差带的选择与上面相似，结果是一样的。 2、配合的等级。 由于孔比轴难加工，所以配合时，一般轴的配合等级要比孔高一级。如H8/g7, H8/h7。 如果孔的精度低于H8，则孔与轴的精度可以取相同，如 30H11/h11。 3、基准件配合 基孔制的孔是用“H”表示，基轴制的轴是用“h”表示。 三、常用尺寸段的极限与优先配合的应用 1、孔、轴公差带由基本偏差和标准公差等级所组成。国标规定基本偏差28种，标准公差20级，它们可以组成很多种公差带，孔有20×27+3(J6、J7、J8)=543种；轴有20×27+4(j5、j6、j7、j8)=544种。 2、常用尺寸段、大尺寸段、仪器仪表和钟表工业用尺寸段的孔、轴公差带。 3、常用尺寸段中列入了优先、常用和一般用途的孔、轴公差带，提供了优先、常用配合。 4、仅介绍基本尺寸≤500 mm的孔、轴的极限配合。 5、优先、常用和一般用途的孔的公差带规定 (1) 优先选用的公差带13种，图中用圆圈标明。如G7、H7 等 (2) 常用(包括优先)公差带44种，图中用方框标明。如 G6 等 (3) 一般用途(包括优先、常用)公差带105种。 6、优先、常用和一般用途的轴的公差带规定 (1) 优先选用公差带13种，图中用圆圈标明。如 h6 等 (2) 常用(包括优先)公差带59种，图中用方框标明。如f6等 (3) 一般用途(包括优先、常用)公差带116种。 7、基孔制的优先和常用配合的规定 （1）基孔制的优先和常用配合见39页表2-8。 （2）基孔制的优先配合13种，左上角用黑三角符号注明；如H7/g6 H7/h6 H8/f7等。 （3）常用(包括优先)配合59种。 8、基轴制的优先和常用配合的规定 2、基准制选择原则。 让学生预习 看书找出以下问题答案，做好笔记并识记 预习设问： 1.公差带代号？ 2.配合代号？ 3. 配合性质的识别？ 4.常用尺寸段的极限与有限配合的应用 5、极限与配合应用实例 通过复习加深学生对上次内容的影响，巩固学习。考查学生是否能够根据极限与配合代号迅速掌握配合的性质、特点及公差的大小。考查学生是否能够根据需要正确地优先选用孔或轴的公差带及配合的种类。 让学生预习，吸引学生对本节内容的兴趣。培养学生自学能力。对新课的学习起到引导作用。
9、基轴制的优先和常用配合见40页表2-9。 （1）基轴制的优先配合13种，左上角用黑三角符号注明，如G7/h6 H7/h6 H8/h7等。 （2）常用(包括优先)配合47种。 10、配合种类的选择 国标中规定： 首先选用优先公差带及优先配合； 其次选用常用公差带及常用配合； 再次选用一般用途公差带。 必要时可按标准规定的标准公差与基本偏差自行组成孔、轴公差带及配合。 四、极限与配合应用实例 （1）蜗轮轮缘、轮毂与蜗轮轴的配合。 （2）轴承与蜗轮轴和座孔配合。 （3）端盖与箱体的配合。
小 结 巩固练习 1、 能够从标注中读懂基本尺寸的极限与配合的含义。 2、 能够理解优先、常用和一般配合的选用原则。 3、能够分析简单的极限与配合应用实例。
课后作业 2-19
教 后 记
板书设计 极限与配合代号的识别和应用 (
三、常用尺寸段的极限与优先配合的应用
四、极限与配合应用实例
（1）蜗轮轮缘、轮毂与蜗轮轴的配合。
（2）轴承与蜗轮轴和座孔配合。
（3）端盖与箱体的配合。
)一、极限与配合代号的识别 1、公差带代号 2、配合代号 二、配合性质的识别 1、配合的性质 2、配合的等级。 3、基准件配合
