(共18张PPT)

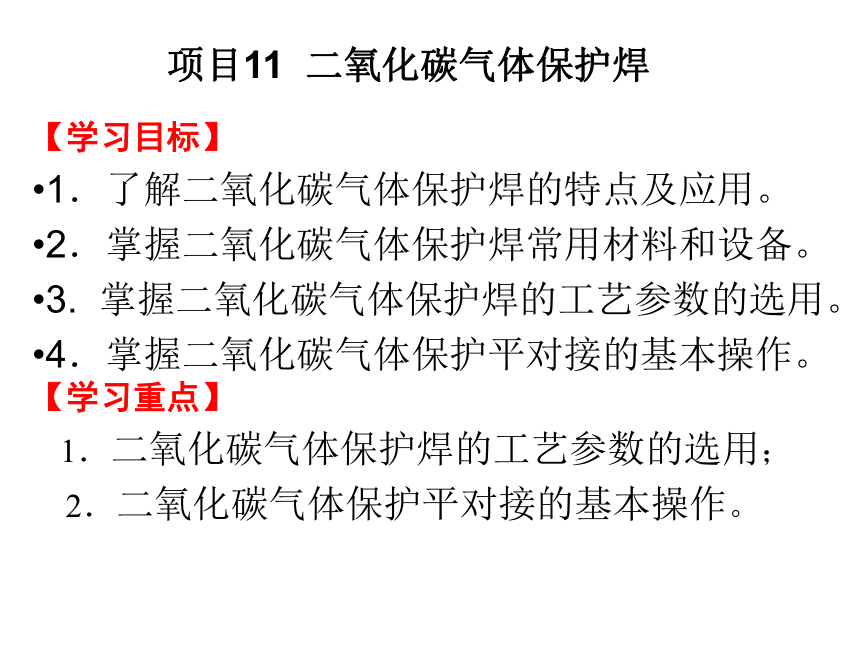

【学习目标】
1．了解二氧化碳气体保护焊的特点及应用。
2．掌握二氧化碳气体保护焊常用材料和设备。
3. 掌握二氧化碳气体保护焊的工艺参数的选用。
4．掌握二氧化碳气体保护平对接的基本操作。【学习重点】
1．二氧化碳气体保护焊的工艺参数的选用；
2．二氧化碳气体保护平对接的基本操作。
项目11 二氧化碳气体保护焊
一、二氧化碳气体保护焊焊的特点及应用
二、二氧化碳气体保护焊机与焊接材料
三、二氧化碳气体保护焊工艺
四、二氧化碳气体保护焊基本操作技能训练
【学习内容】
项目11 二氧化碳气体保护焊
项目11 二氧化碳气体保护焊
二氧化碳气体保护焊是以二氧化碳气体作为保护气体，依靠焊丝与焊件之间产生的电弧来熔化金属的一种气体保护焊方法，简称CO2气保焊

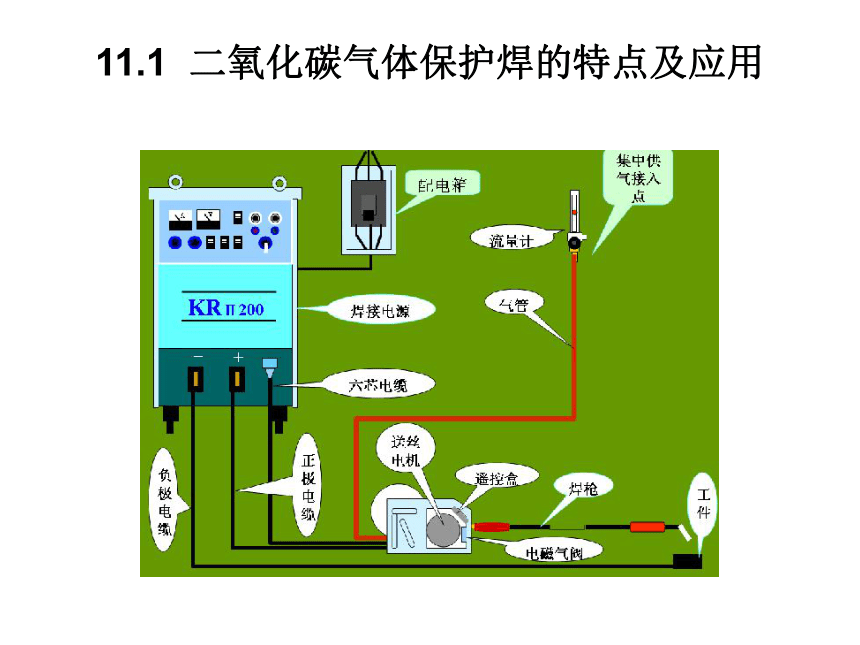

11.1 二氧化碳气体保护焊的特点及应用
11.1 二氧化碳气体保护焊的特点及应用
二、CO2气体保护焊的特点
1．焊接成本低
2．生产率高
3．抗锈能力强
4、焊接变形小
5．操作性能好
11.1 二氧化碳气体保护焊的特点及应用
三、应用范围
二氧化碳气体保护焊可进行各种位置的焊接，不仅适用焊接薄板，还常用于中、厚板的焊接，而且也用于磨损零件的修补堆焊。目前二氧化碳气体保护焊技术已在焊接生产中广泛应用，有些行业基本取代了手弧焊。

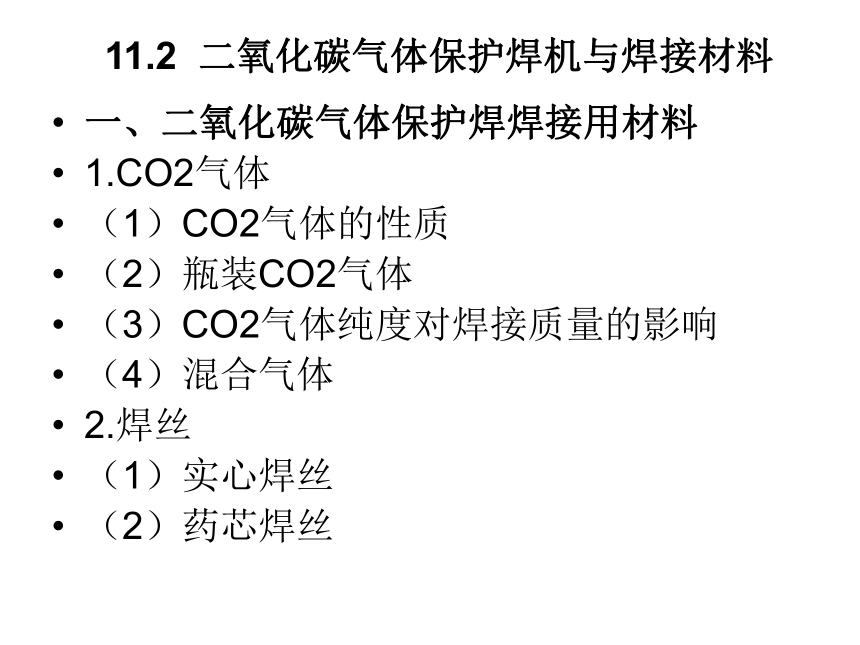

11.2 二氧化碳气体保护焊机与焊接材料
一、二氧化碳气体保护焊焊接用材料
1.CO2气体
（1）CO2气体的性质
（2）瓶装CO2气体
（3）CO2气体纯度对焊接质量的影响
（4）混合气体
2.焊丝
（1）实心焊丝
（2）药芯焊丝
11.2 二氧化碳气体保护焊机与焊接材料
二、二氧化碳气体保护焊焊接用设备
1.焊接电源
2.送丝机构
3.CO2供气系统装置
11.3 二氧化碳气体保护焊工艺
一、二氧化碳气体保护焊熔滴过渡形式
1．短路过渡
2．颗粒状过渡
3．射流过渡
11.3 二氧化碳气体保护焊工艺
1．电源极性
熔深大，飞溅小，焊缝成形好，电弧稳定，且焊缝金属含氢量最低。
2．气体流量
一般经验公式是，数量为焊丝直径的十倍。
3．焊丝伸出长度
一般经验公式是，伸出长度为焊丝直径的十倍
4．焊接电流
11.3 二氧化碳气体保护焊工艺
5．焊接电压
I<200A时，U=(14+0.05I)±2V
I>200A时，U=(16+0.05I)±2V
6．焊接速度
焊接速度对焊缝内部与外观的质量都有重要影响
7．喷嘴与工件的角度
8．焊法
一般采用左向焊法焊接，焊缝成形好，飞溅小，便于观察熔池，焊接过程稳定。
11.4 二氧化碳气体保护焊基本操作技能训练
一、训练目的与要求
训练不开坡口的平板对接的焊接技能，训练对运条方法的理解；要求掌握二氧化碳气体保护焊的焊机的调节与使用。
二、训练准备工作
1．练习焊件 材质Q235B，尺寸300mm×100mm×6mm。
2．焊丝 型号TWE-711，直径Ф1.2mm。
3．焊接设备 焊机NBC-400半自动焊机（或者KR500）。
4．辅助工具 角磨机、钢丝刷、敲渣锤、石笔、钢板尺等。
11.4 二氧化碳气体保护焊基本操作技能训练
三、操作步骤与要领
1、定位焊的要求
11.4 二氧化碳气体保护焊基本操作技能训练
2.引弧 CO2焊引弧方法与焊条电弧焊稍有不同，主要是碰撞引弧而不采用划擦式引弧。
3、焊接 电弧引燃后通常采用左向焊法。焊接过程中应保持合适的焊枪倾角和喷嘴高度，沿焊接方向尽可能地均匀移动，当坡口较宽时，为保证两侧熔合好，焊枪还要作横向摆动。
11.4 二氧化碳气体保护焊基本操作技能训练
4、接头
11.4 二氧化碳气体保护焊基本操作技能训练
4.收弧 焊接结束前必须收弧，若收弧不当在焊缝终焊端出现过深的弧坑，会使焊缝收尾处产生裂纹和气孔等缺陷。
若焊机有电流衰减装置，则焊枪在收弧处停止前进，焊接电流与电弧电压自动变小，待熔池填满时断电。细丝CO2焊短路过渡时，因电弧长度短，弧坑较小，一般不需专门处理。
11.4 二氧化碳气体保护焊基本操作技能训练
5、焊缝中容易出现的缺陷及防止措施
项目11 二氧化碳气体保护焊基本操作技能训练
【课堂小结】
1.本节课主要学习二氧化碳气体保护焊的特点及应用。
2．二氧化碳气体保护焊常用材料和设备。
3. 二氧化碳气体保护焊的工艺参数的选用。
4．二氧化碳气体保护平对接的基本操作。
【课后作业】
1.书后复习题
2.二氧化碳气体保护平对接的基本操作练习
