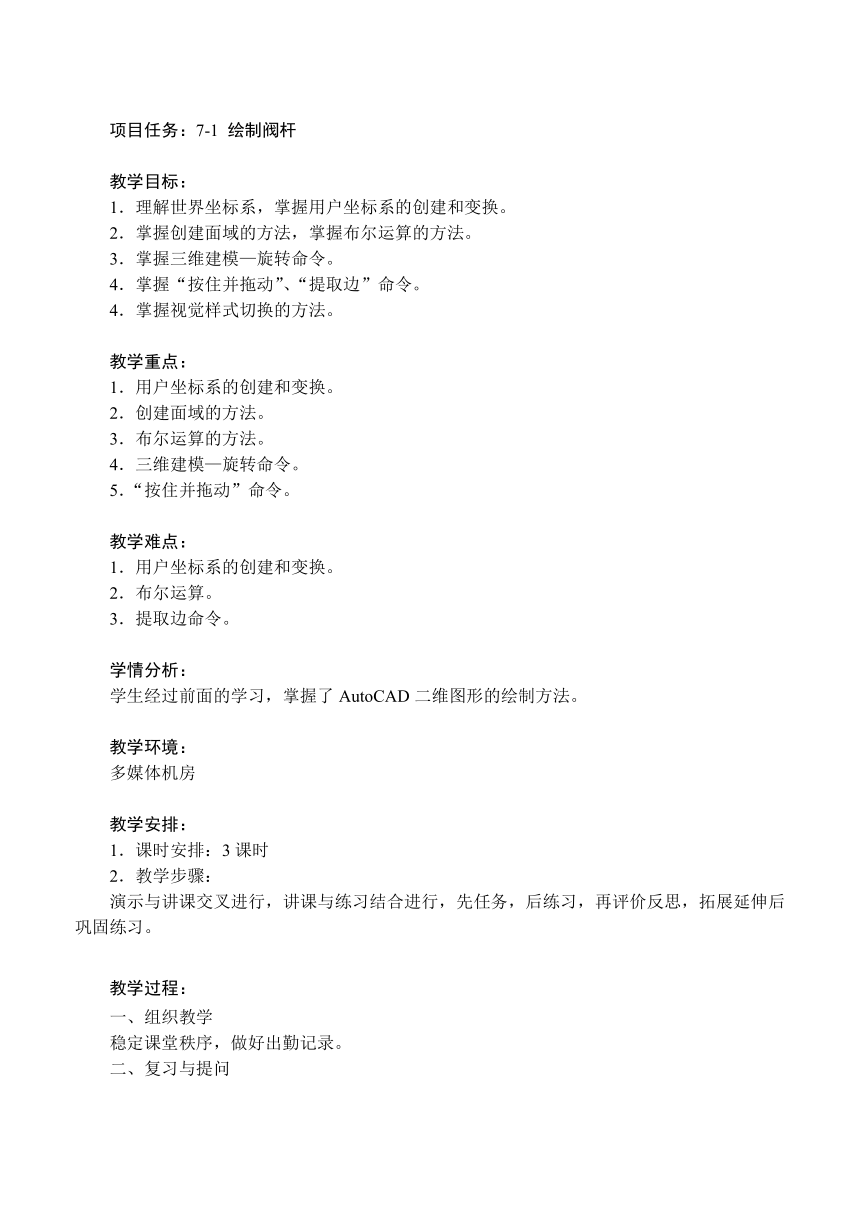

项目任务：7-1 绘制阀杆
教学目标：
1．理解世界坐标系，掌握用户坐标系的创建和变换。
2．掌握创建面域的方法，掌握布尔运算的方法。
3．掌握三维建模—旋转命令。
4．掌握“按住并拖动”、“提取边”命令。
4．掌握视觉样式切换的方法。
教学重点：
1．用户坐标系的创建和变换。
2．创建面域的方法。
3．布尔运算的方法。
4．三维建模—旋转命令。
5．“按住并拖动”命令。
教学难点：
1．用户坐标系的创建和变换。
2．布尔运算。
3．提取边命令。
学情分析：
学生经过前面的学习，掌握了AutoCAD二维图形的绘制方法。
教学环境：
多媒体机房
教学安排：
1．课时安排：3课时
2．教学步骤：
演示与讲课交叉进行，讲课与练习结合进行，先任务，后练习，再评价反思，拓展延伸后巩固练习。
教学过程：
一、组织教学
稳定课堂秩序，做好出勤记录。
二、复习与提问
轴测图是二维图形还是三维实体？（一生回答）
三、引入新课
前面我们学习了AutoCAD二维图形的绘制方法，本节我们要来学习三维实体的绘制，请看绘制阀杆的任务要求。
四、新课教学
1．任务分析（教师分析为主。）
分析任务图形，强调绘制三维实体的一般方法。
2．任务实施（教师演示，穿插提问学生。）
（1）穿插讲授世界坐标系、用户坐标系。
（2）穿插讲授创建面域的方法。
（3）穿插讲授旋转等命令。
（4）穿插讲授按住并拖动命令。
（5）穿插讲授提取边命令
（6）穿插讲授视觉样式。
（7）穿插讲授布尔运算的方式。
3．学生练习
（1）按任务要求完成阀杆三维实体的绘制。
（2）填写教材上的操作评价表并完成相关问题回答。
五、归纳小结
1．用户坐标系的创建和变换方法。
2．创建面域的方法及由二维转化为三维实体的方法。
3．布尔运算的方式。
4．视觉样式切换方法。
六、拓展延伸
1．世界坐标系。
2．用户坐标系。
七、作业
1．教材巩固练习1-3题（可选择2-3题作为课堂练习）。
2．预习绘制支承座三维实体。
教学后记：
