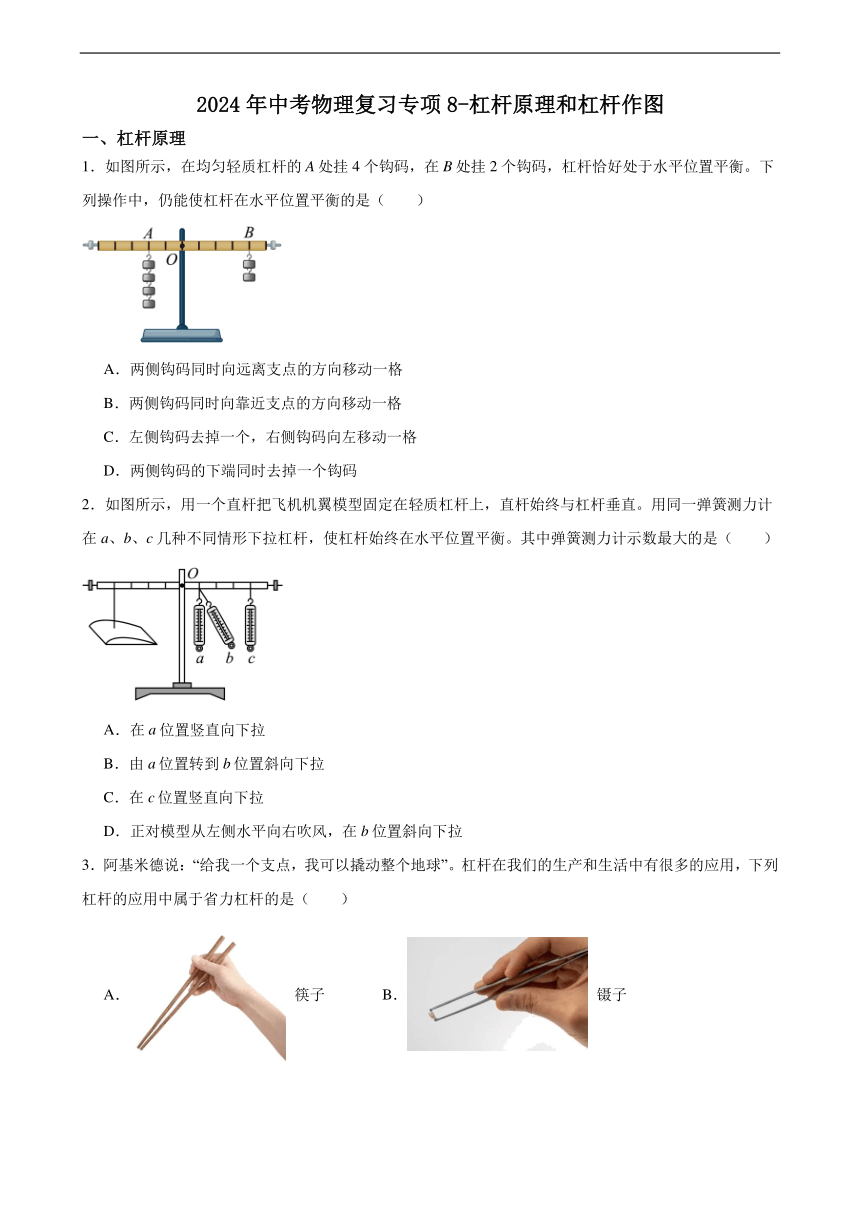

2024年中考物理复习专项8-杠杆原理和杠杆作图
一、杠杆原理
1．如图所示，在均匀轻质杠杆的A处挂4个钩码，在B处挂2个钩码，杠杆恰好处于水平位置平衡。下列操作中，仍能使杠杆在水平位置平衡的是（　　）

A．两侧钩码同时向远离支点的方向移动一格
B．两侧钩码同时向靠近支点的方向移动一格
C．左侧钩码去掉一个，右侧钩码向左移动一格
D．两侧钩码的下端同时去掉一个钩码
2．如图所示，用一个直杆把飞机机翼模型固定在轻质杠杆上，直杆始终与杠杆垂直。用同一弹簧测力计在a、b、c几种不同情形下拉杠杆，使杠杆始终在水平位置平衡。其中弹簧测力计示数最大的是（　　）

A．在a位置竖直向下拉
B．由a位置转到b位置斜向下拉
C．在c位置竖直向下拉
D．正对模型从左侧水平向右吹风，在b位置斜向下拉
3．阿基米德说：“给我一个支点，我可以撬动整个地球”。杠杆在我们的生产和生活中有很多的应用，下列杠杆的应用中属于省力杠杆的是（　　）

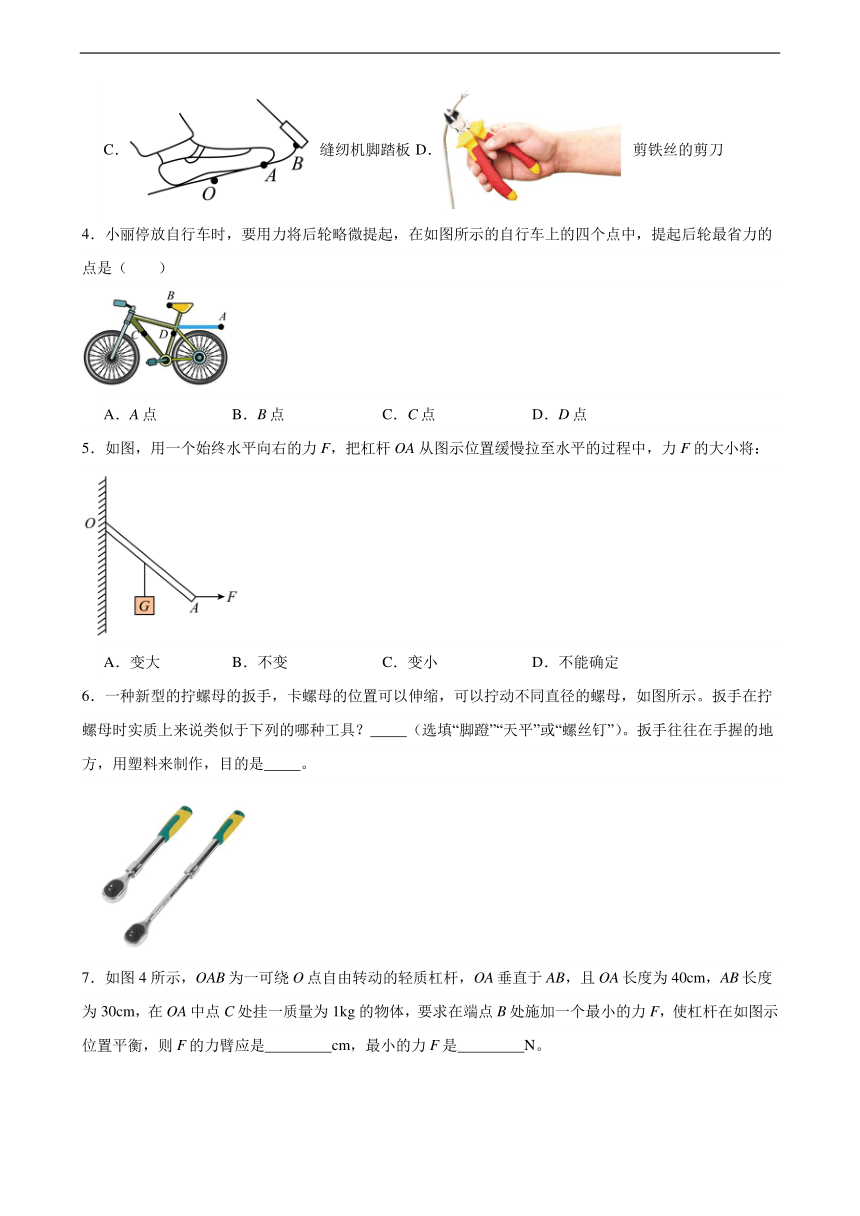

A． 筷子 B． 镊子
C． 缝纫机脚踏板 D． 剪铁丝的剪刀
4．小丽停放自行车时，要用力将后轮略微提起，在如图所示的自行车上的四个点中，提起后轮最省力的点是（　　）
A．A点 B．B点 C．C点 D．D点
5．如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将：
A．变大 B．不变 C．变小 D．不能确定
6．一种新型的拧螺母的扳手，卡螺母的位置可以伸缩，可以拧动不同直径的螺母，如图所示。扳手在拧螺母时实质上来说类似于下列的哪种工具？ （选填“脚蹬”“天平”或“螺丝钉”）。扳手往往在手握的地方，用塑料来制作，目的是 。

7．如图4所示，OAB为一可绕O点自由转动的轻质杠杆，OA垂直于AB，且OA长度为40cm，AB长度为30cm，在OA中点C处挂一质量为1kg的物体，要求在端点B处施加一个最小的力F，使杠杆在如图示位置平衡，则F的力臂应是 cm，最小的力F是 N。

8．剪纸是我国的民间艺术之一，图是一把剪纸用的剪刀，它的刀刃很锋利，是为了减小受力面积，从而增大 ；剪纸时，纸张越靠近A处越 （选填“费力”或“省力”）
9．日常生活中以下工具：①钢丝钳②镊子③扳手④天平⑤钓鱼竿⑥瓶盖起子在使用时，属于省力杠杆的是 ，属于费力杠杆的是 ，属于等臂杠杠的是 。（均填序号）
二、杠杆作图
10．曲杆可绕固定点转动，在一个最小的力的作用下，在如图所示位置保持静止，请在图中作出：拉力的力臂和拉力的示意图。
11．如图所示，轻质杠杆的A点处悬挂一重物G，轻质杠杆可绕0点转动。请画出杠杆在水平位置平衡时，在杠杆上施加的最小力F及其力臂L。

12．请在图中画出使车轮滚上台阶的最小力F。

13．如图所示，关闭汽车引擎盖时引擎盖绕着O点向下转动，引擎盖可以视为一个杠杆，请画出此时对引擎盖施加的最小动力F的示意图。

14．如图所示的曲棒OBC可绕O点转动，请画出挂在曲棒上的物体A的重力示意图以及能使曲棒在图中位置保持平衡时所需的最小力F的示意图。
15．在2022年北京冬奥会闭幕式上，孩子们用绚烂喜人的雪花花灯与大雪花互动，浪漫纯美，如图甲所示。若小孩提花灯时，以O为支点，手作用在杆的A点，如图乙所示，请在图乙中画出提花灯时，手对杆所施加的最小力以及杆所受的阻力。

16．如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出F1的动力臂l1，鱼线对钓鱼竿拉力F2的力臂l2。

17．如图所示，轻质杠杆在力F1、F2的作用下（F2未画出）处于平衡状态。O为支点，l2力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。

参考答案
1．C
2．B
3．D
4．A
5．A
6．脚蹬 在压力一定时，通过增大接触面的粗糙程度来增大摩擦力
7．50 4
8．压强 省力
9．①③⑥ ②⑤ ④
10．
11．
12．
13．。
14．
15．
16．
17．
