(共24张PPT)

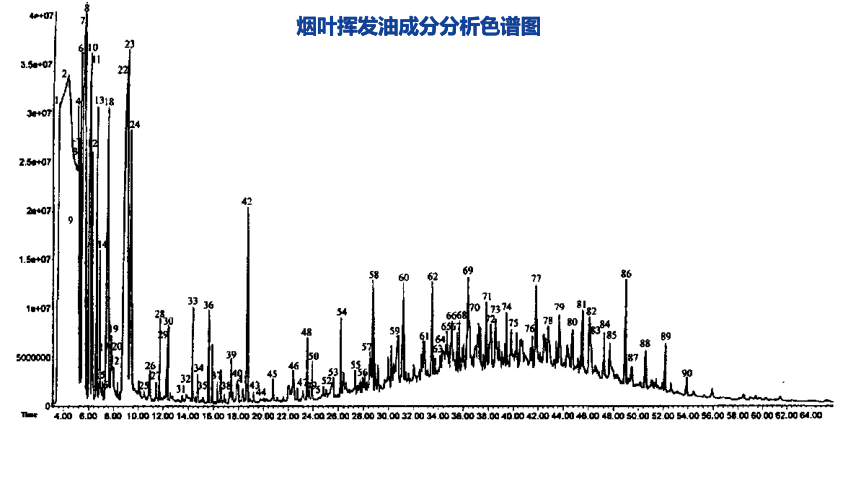

烟叶挥发油成分分析色谱图
老师，
那怎么看懂气相色谱图呢？
项目八：气相色谱法
任务二：
气相色谱法
知识点2
常用术语
知识点3
色谱意义
知识点1
方法简介
知识点1：方法简介
任务二：气相色谱法
项目八：气相色谱法

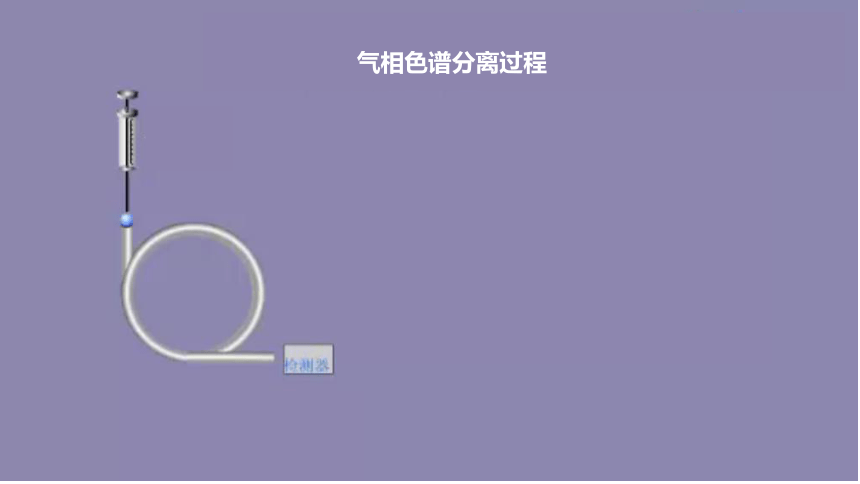

气相色谱分离过程

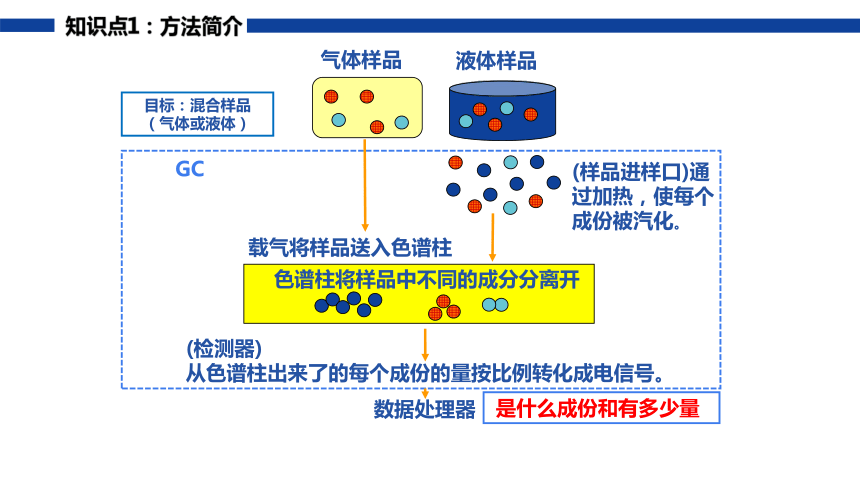

知识点1：方法简介
是什么成份和有多少量
色谱柱将样品中不同的成分分离开
(检测器)
从色谱柱出来了的每个成份的量按比例转化成电信号。
数据处理器
目标：混合样品
（气体或液体）
GC
载气将样品送入色谱柱
气体样品
(样品进样口)通过加热，使每个成份被汽化。
液体样品
老师，
怎么得到气相色谱图呢？
知识点2：常用术语
任务二：气相色谱法
项目八：气相色谱法
小明，
通过刚才的学习你能概括下什么是气相色谱图吗？
知识点2：常用术语
色谱图（色谱流出曲线）：
试样中各组分经色谱柱分离后，随载气依次进入检测器，将各组分浓度变化转为电信号，在记录仪上记录为检测器响应信号随时间变化的曲线。
知识点2：常用术语
知识点2：常用术语
色谱峰
峰高
基线
峰宽
半峰宽
峰面积
标准偏差
色谱峰： 检测器对色谱柱流出组分的响应信号随时间变化所形成的峰形曲线。
峰高：色谱峰顶点与基线之间的垂直距离，以 h 表示。
基线：无试样通过检测器时，检测到的信号即为基线。
衡量色谱峰宽度的参数
三种表示方法：
标准偏差( )
即0.607倍峰高处色谱峰宽度的一半。
半峰宽(Y1/2或W1/2)
色谱峰高一半处的宽度Y1/2 =2.354
峰底宽(Wb)
Wb=4
知识点2：常用术语
保留时间（tR）：组分从进样到柱后出现浓度极大值时所需的时间
死时间（tM）：不与固定相作用的气体（如空气）的通过分离空隙的时间。
调整保留时间（tR’）：
t R =tR - tM
保留体积(VR)：VR=tR×F0 （ F0为色谱柱出口处的载气流量，单位：mL/min）。
死体积(V0)：V0 = t0×F0，死体积实际上就是色谱柱内载气所占的体积。
调整保留体积(VR’)：VR’ = VR – V0 。
相对保留值 r2,1：组分2与组分1调整保留值之比
知识点2：常用术语
相对保留值：组分2与组分1调整保留值之比。
相对保留值
知识点2：常用术语
相对保留值只与柱温和固定相性质有关，与载气流量等其他色谱操作条件无关，是色谱定性分析的重要参数之一。
相对保留值
可用于表示色谱柱的选择性：r2,1 越大，表明两组分的调整保留时间 t’R 相差越大，越容易实现分离。
相对保留值
知识点2：常用术语
组分要达到完全分离，
必须满足两个条件
两峰间的距离必须足够远
1
峰一定要窄
2
知识点3：色谱意义
任务二：气相色谱法
项目八：气相色谱法
知识点3：色谱意义
样品注入
标准样品
(成份 A 和 B 的混合物)
未知样品
成份 A
成份 B
当分析条件相同时，相同的成份在相同的时间出峰。 （保留时间相同）
因为保留时间是唯一的定性数据，分析时标准的样品在 GC 为性质上的分析被需要。 (基本上)
知识点3：色谱意义
100
Conc.
(ppm)
1000
峰面积
700
70
未知的样品 1 uL
成份 A
峰面积：　700
标准样品是定量分析所必需的。
标准样品1uL
(成份 A 100ppm)
峰面积：　1000
成份 A
成份的峰面积(高度) 与到达检测器的成份的量成正例。 (在 FPD 的 S 模态，它与成份的量的平方成正比)
知识点3：色谱意义
？ | ？
？
？ | ？
？
？ | ？
定量分析 Quantitative　Analysis
组份的峰面积或峰的高度
多少？
一个样品进入之后到一个成份到达检测器的时间 (保留时间)　　
定性分析 Qualitative　Analysis
多长？
知识点3：色谱意义
色谱流出曲线的意义：
色谱峰数 = 样品中单组份的最少个数
色谱保留值或区域宽度是色谱柱分离效能评价指标
色谱峰间距是固定相或流动相选择是否合适的依据
THANK YOU
感谢聆听
