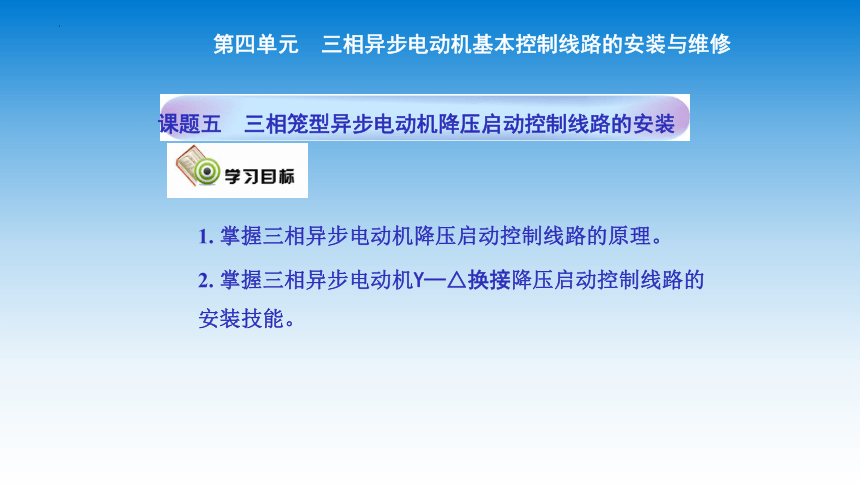

课题五 三相笼型异步电动机降压启动控制线路的安装
1. 掌握三相异步电动机降压启动控制线路的原理。
2. 掌握三相异步电动机Y—△换接降压启动控制线路的安装技能。
第四单元 三相异步电动机基本控制线路的安装与维修
第四单元 三相异步电动机基本控制线路的安装与维修

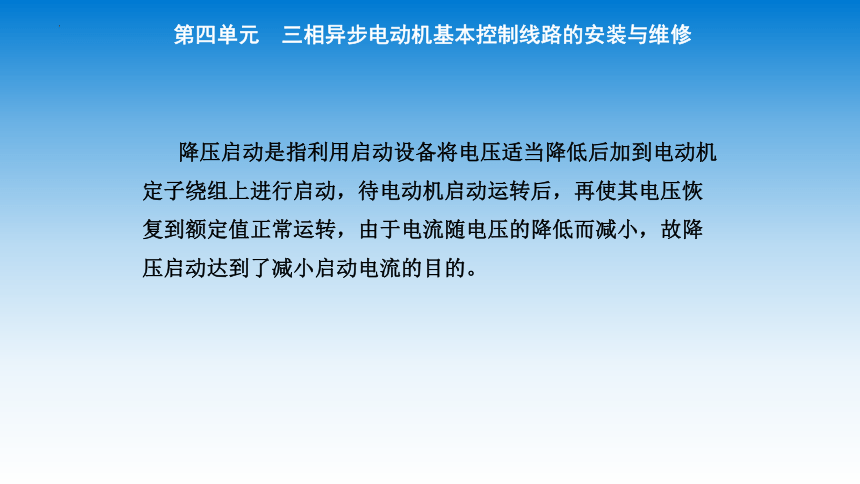

降压启动是指利用启动设备将电压适当降低后加到电动机定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定值正常运转，由于电流随电压的降低而减小，故降压启动达到了减小启动电流的目的。
第四单元 三相异步电动机基本控制线路的安装与维修

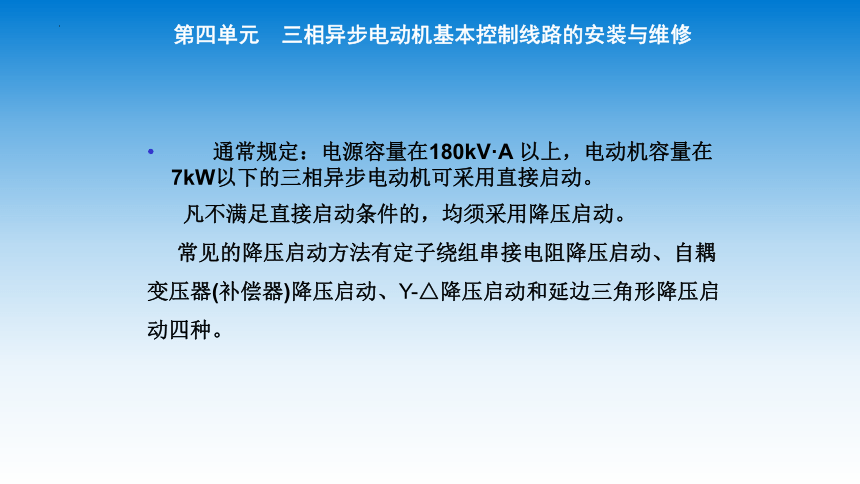

通常规定：电源容量在180kV·A 以上，电动机容量在7kW以下的三相异步电动机可采用直接启动。
凡不满足直接启动条件的，均须采用降压启动。
常见的降压启动方法有定子绕组串接电阻降压启动、自耦变压器(补偿器)降压启动、Y-△降压启动和延边三角形降压启动四种。
第四单元 三相异步电动机基本控制线路的安装与维修

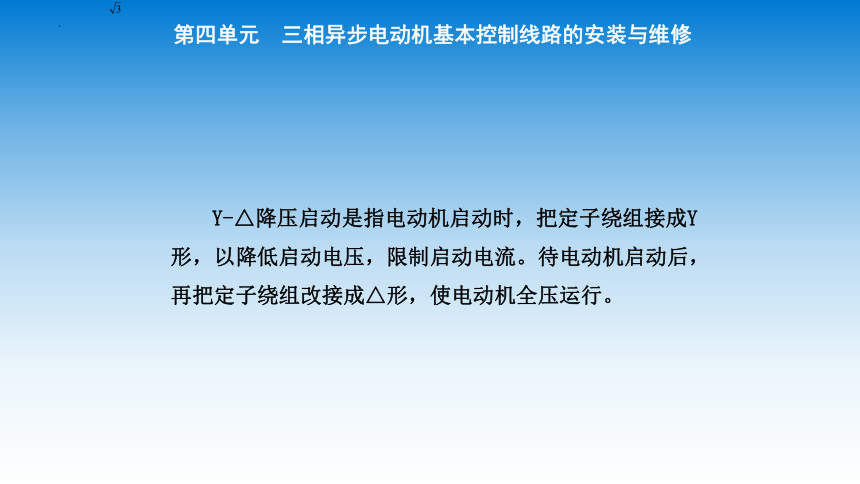

Y-△降压启动是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。待电动机启动后，再把定子绕组改接成△形，使电动机全压运行。
第四单元 三相异步电动机基本控制线路的安装与维修

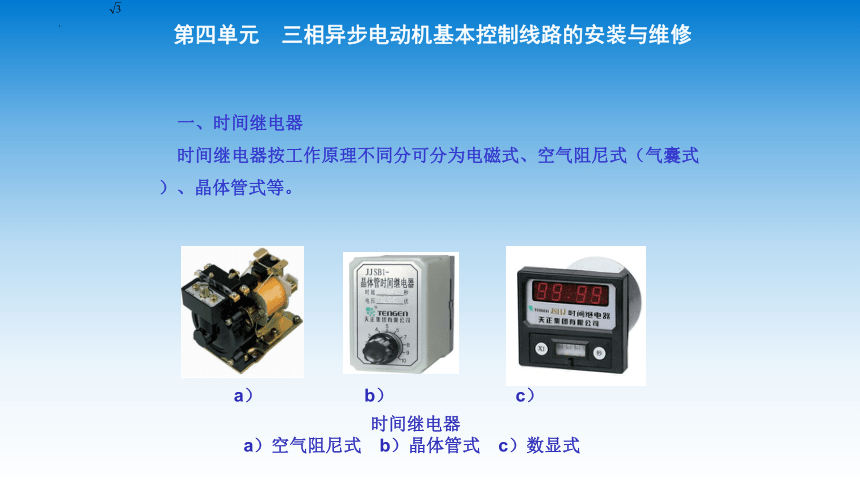

一、时间继电器
时间继电器按工作原理不同分可分为电磁式、空气阻尼式（气囊式）、晶体管式等。
　 时间继电器
a）空气阻尼式　b）晶体管式　c）数显式
a） 　 b） 　 c）
第四单元 三相异步电动机基本控制线路的安装与维修
时间继电器的图形符号
第四单元 三相异步电动机基本控制线路的安装与维修
时间继电器按延时方式不同可分为通电延时型和断电延时型。对于通电延时型时间继电器，当线圈得电时，其延时常开触点要延时一段时间才闭合，延时常闭触点要延时一段时间才断开；当线圈失电时，其延时常开触点迅速断开，延时常闭触点迅速闭合。对于断电延时型时间继电器，当线圈得电时，其延时常开触点迅速闭合，延时常闭触点迅速断开；当线圈失电时，其延时常开触点要延时一段时间再断开，延时常闭触点要延时一段时间再闭合。
第四单元 三相异步电动机基本控制线路的安装与维修
二、识读电路图
时间继电器自动控制Y-△降压启动线路
第四单元 三相异步电动机基本控制线路的安装与维修
合上电源开关QS。
停止使用时，关断电源开关QS。
第四单元 三相异步电动机基本控制线路的安装与维修
QX3-13型Y-△自动启动器主要由三个接触器（KM，KMY，KM△）、一个热继电器KH\一个通电延时型时间继电器KT和按钮等组成。
QX3-13型Y-△自动启动器线图
第四单元 三相异步电动机基本控制线路的安装与维修
Y-△降压启动线路安装步骤如下：识读电路图→选用元器件及导线→检查电气元器件→绘制布置图和接线图→固定元器件→配线→安装电动机并接线→连接电源→自检→交验→通电试车。
a） b）
空气阻尼式时间继电器的安装与调整
a）JS7-2A系列 b）JZ1系列
　安装好的控制板
