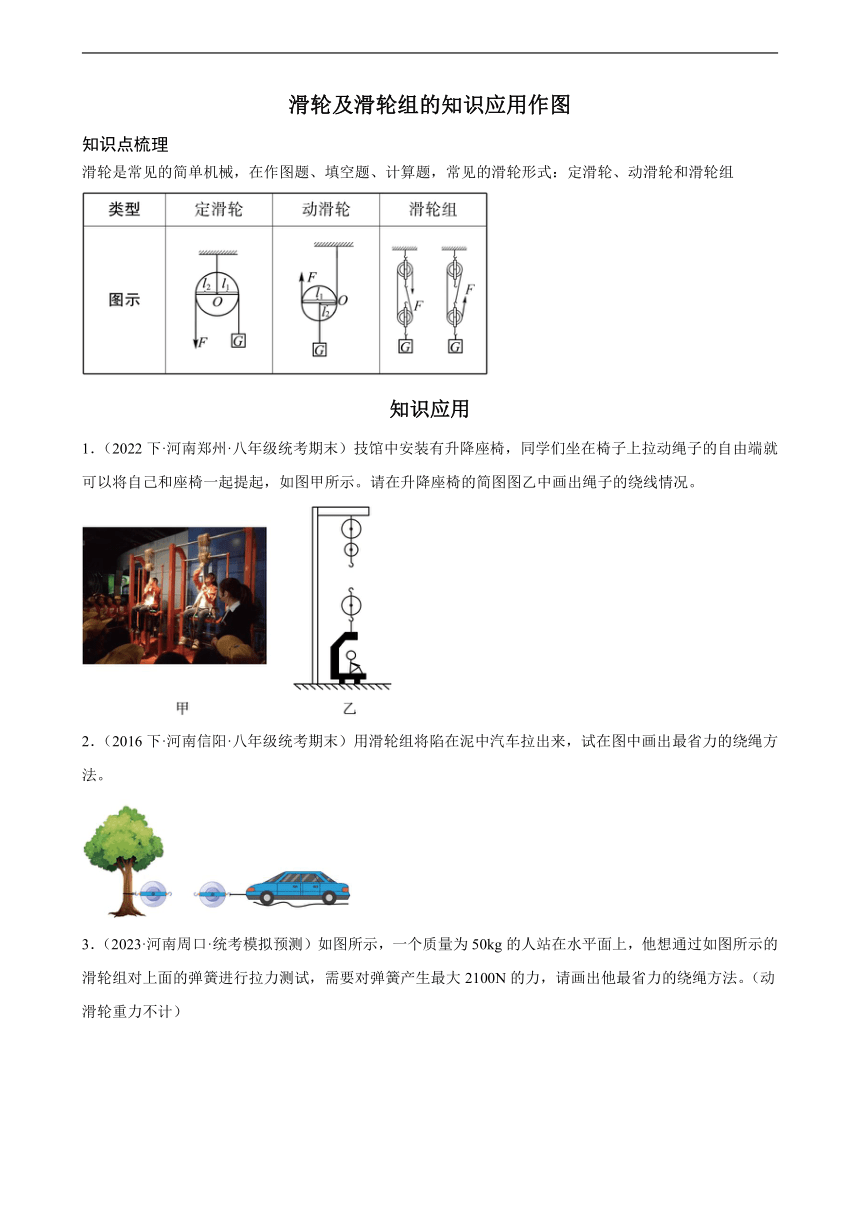

滑轮及滑轮组的知识应用作图
知识点梳理
滑轮是常见的简单机械，在作图题、填空题、计算题，常见的滑轮形式：定滑轮、动滑轮和滑轮组
知识应用
1．（2022下·河南郑州·八年级统考期末）技馆中安装有升降座椅，同学们坐在椅子上拉动绳子的自由端就可以将自己和座椅一起提起，如图甲所示。请在升降座椅的简图图乙中画出绳子的绕线情况。

2．（2016下·河南信阳·八年级统考期末）用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法。

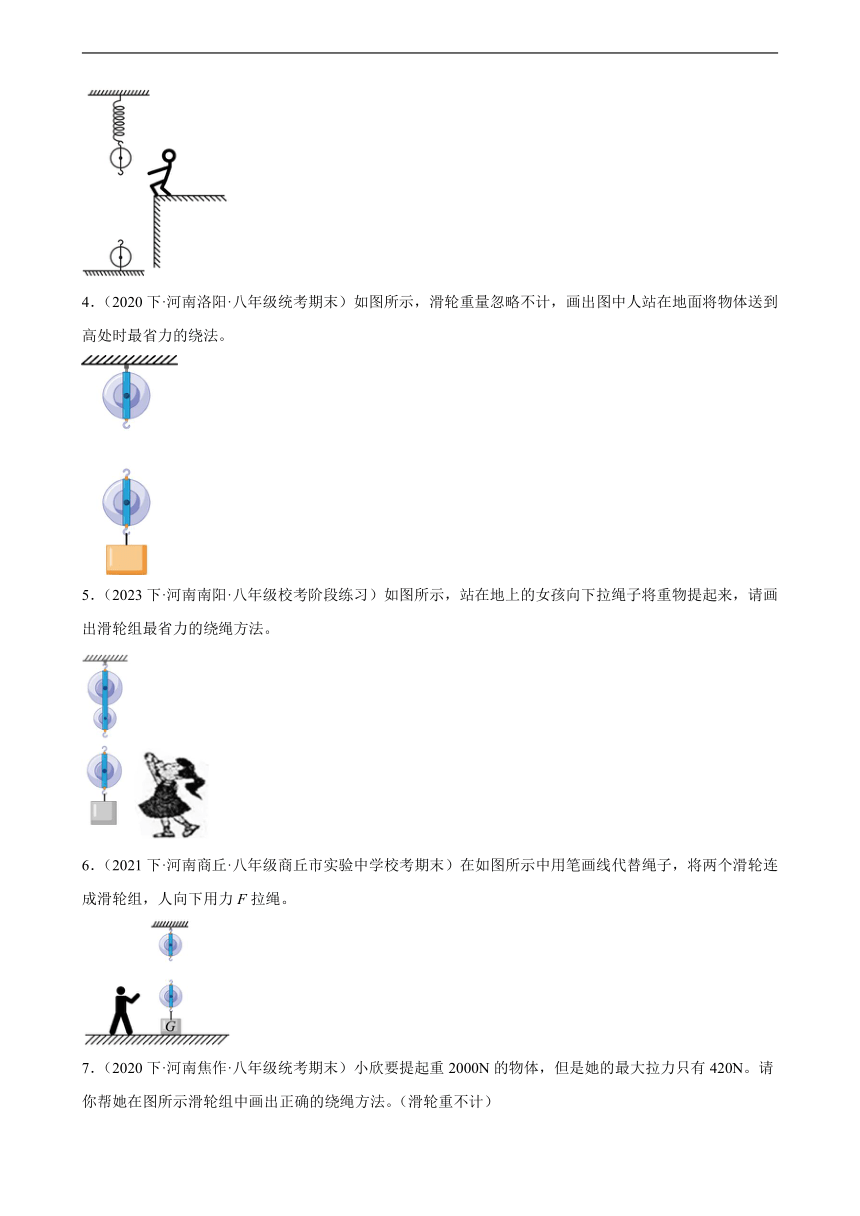

3．（2023·河南周口·统考模拟预测）如图所示，一个质量为50kg的人站在水平面上，他想通过如图所示的滑轮组对上面的弹簧进行拉力测试，需要对弹簧产生最大2100N的力，请画出他最省力的绕绳方法。（动滑轮重力不计）

4．（2020下·河南洛阳·八年级统考期末）如图所示，滑轮重量忽略不计，画出图中人站在地面将物体送到高处时最省力的绕法。
5．（2023下·河南南阳·八年级校考阶段练习）如图所示，站在地上的女孩向下拉绳子将重物提起来，请画出滑轮组最省力的绕绳方法。
6．（2021下·河南商丘·八年级商丘市实验中学校考期末）在如图所示中用笔画线代替绳子，将两个滑轮连成滑轮组，人向下用力F拉绳。
7．（2020下·河南焦作·八年级统考期末）小欣要提起重2000N的物体，但是她的最大拉力只有420N。请你帮她在图所示滑轮组中画出正确的绕绳方法。（滑轮重不计）

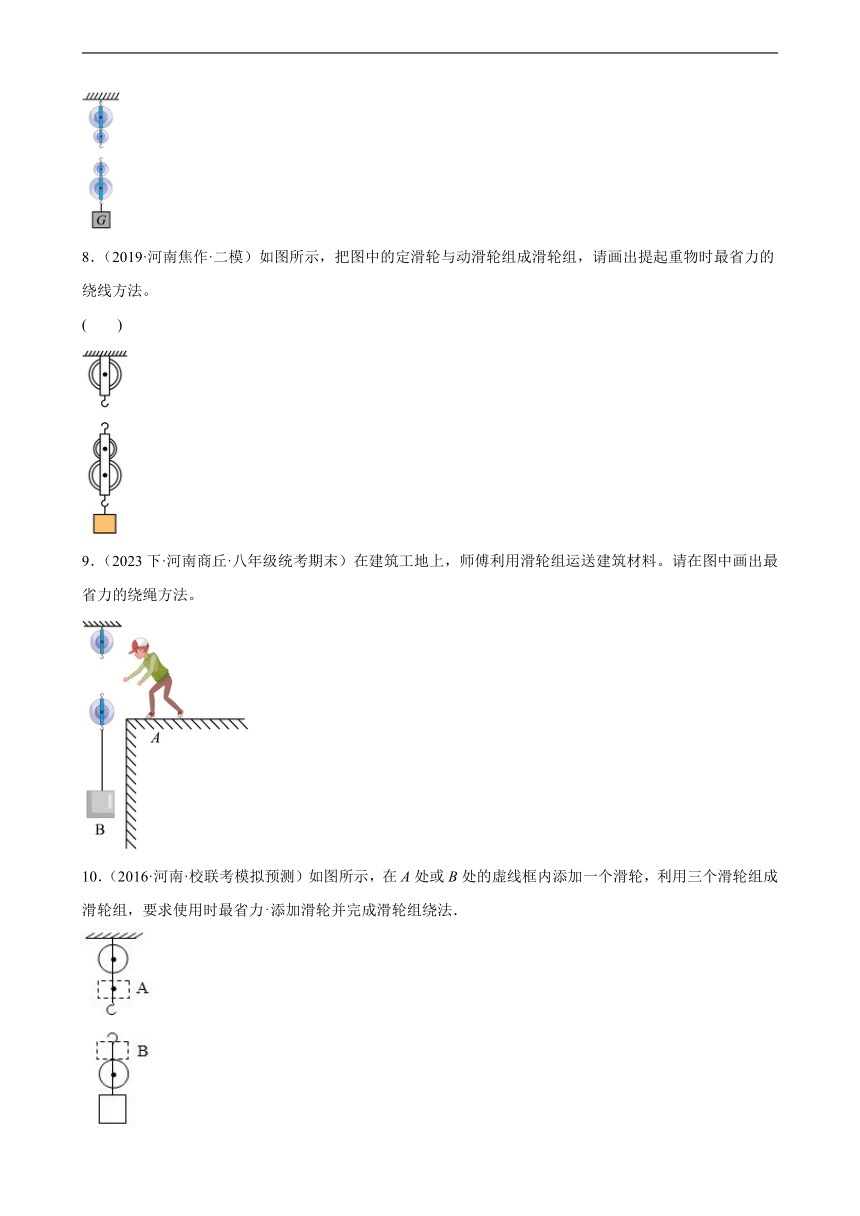

8．（2019·河南焦作·二模）如图所示，把图中的定滑轮与动滑轮组成滑轮组，请画出提起重物时最省力的绕线方法。
( )

9．（2023下·河南商丘·八年级统考期末）在建筑工地上，师傅利用滑轮组运送建筑材料。请在图中画出最省力的绕绳方法。
10．（2016·河南·校联考模拟预测）如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．

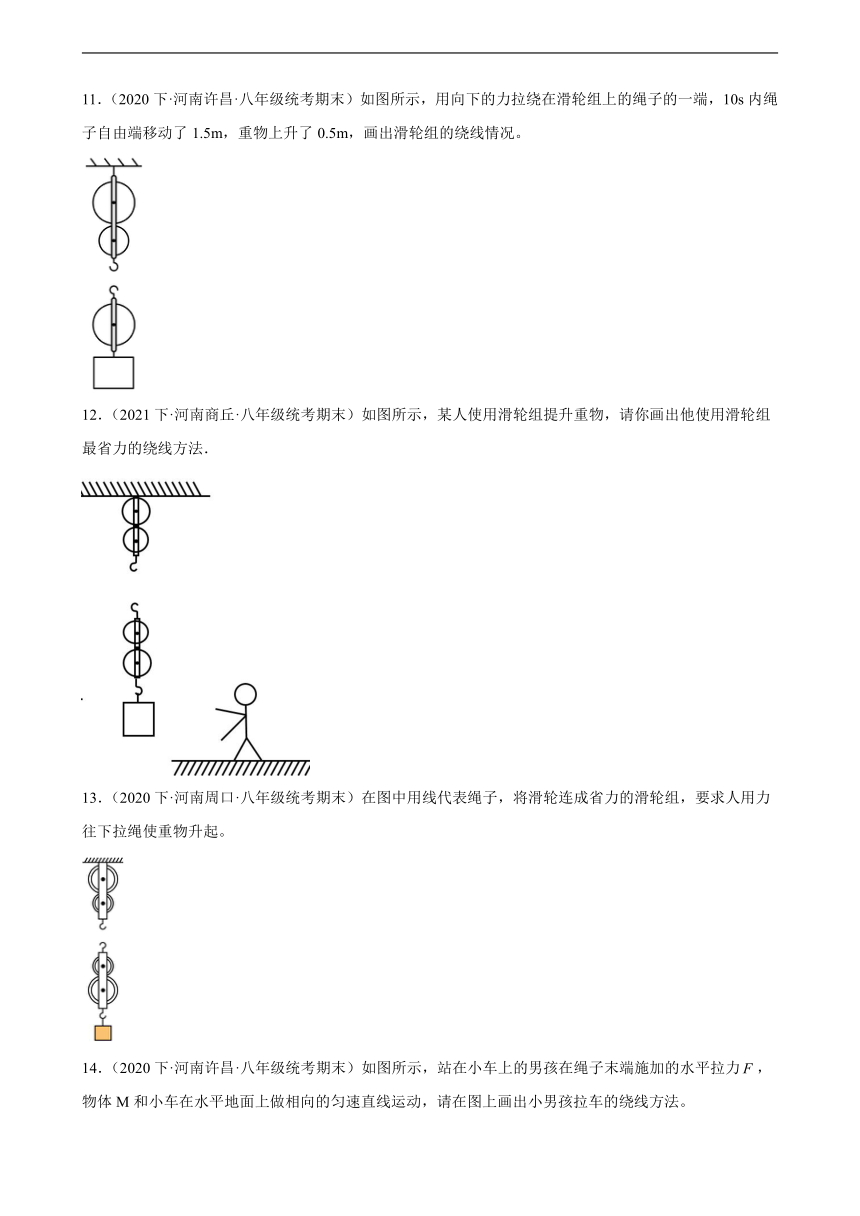

11．（2020下·河南许昌·八年级统考期末）如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。
12．（2021下·河南商丘·八年级统考期末）如图所示，某人使用滑轮组提升重物，请你画出他使用滑轮组最省力的绕线方法．
13．（2020下·河南周口·八年级统考期末）在图中用线代表绳子，将滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起。
14．（2020下·河南许昌·八年级统考期末）如图所示，站在小车上的男孩在绳子末端施加的水平拉力，物体M和小车在水平地面上做相向的匀速直线运动，请在图上画出小男孩拉车的绕线方法。
15．（2021下·河南周口·八年级统考期末）如图，有三个滑轮，请在图中画出最省力且又能改变动力方向的绳子绕法。
( )
参考答案：
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
