项目七：
物流系统建模与仿真
任务二：了解物流系统仿真

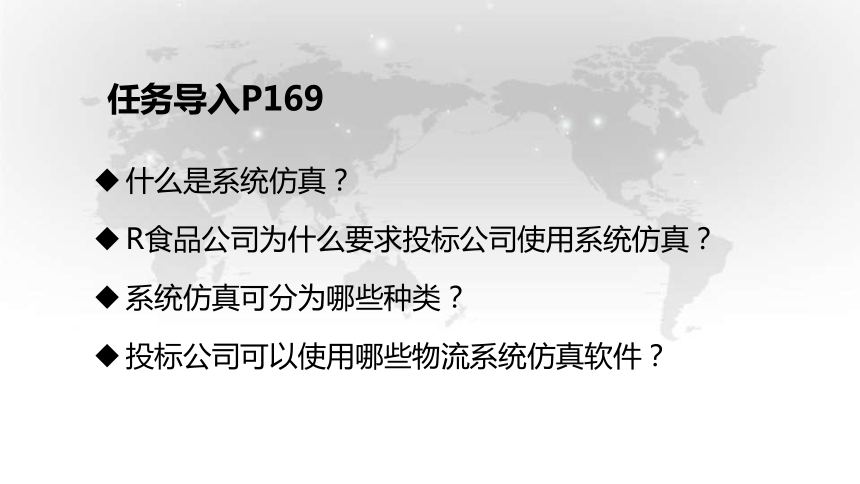

任务导入P169
什么是系统仿真？
R食品公司为什么要求投标公司使用系统仿真？
系统仿真可分为哪些种类？
投标公司可以使用哪些物流系统仿真软件？

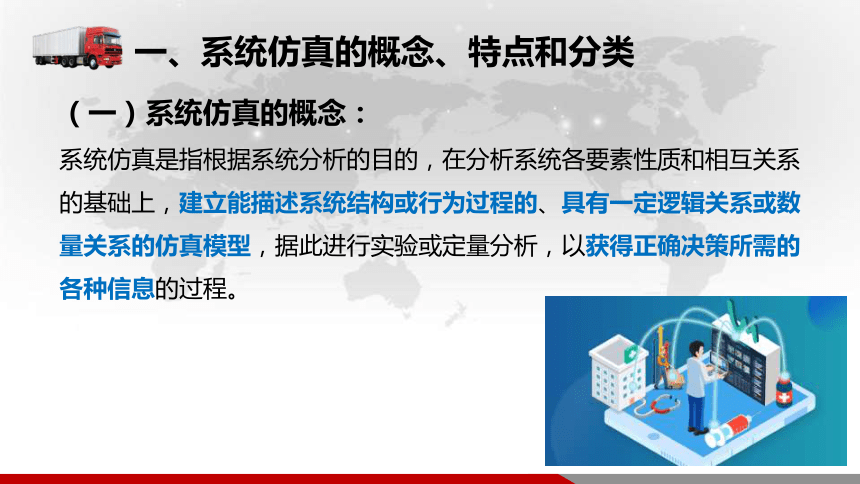

一、系统仿真的概念、特点和分类
（一）系统仿真的概念：
系统仿真是指根据系统分析的目的，在分析系统各要素性质和相互关系的基础上，建立能描述系统结构或行为过程的、具有一定逻辑关系或数量关系的仿真模型，据此进行实验或定量分析，以获得正确决策所需的各种信息的过程。

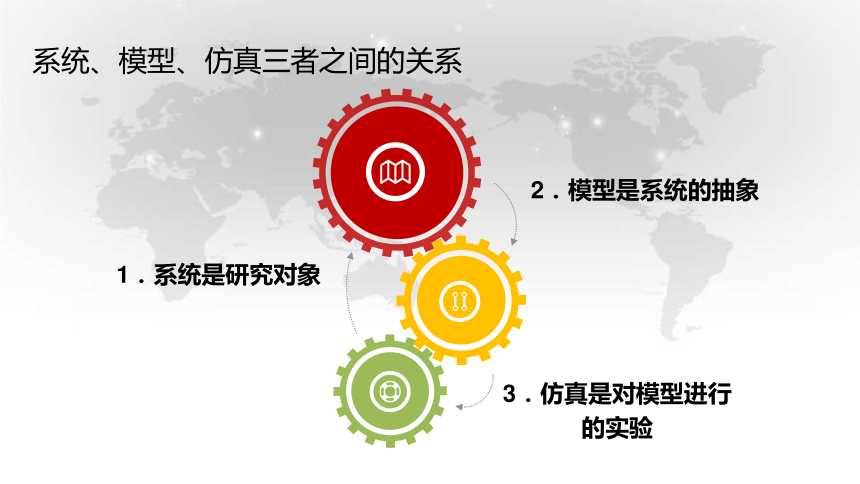

系统、模型、仿真三者之间的关系
2．模型是系统的抽象
3．仿真是对模型进行的实验
1．系统是研究对象

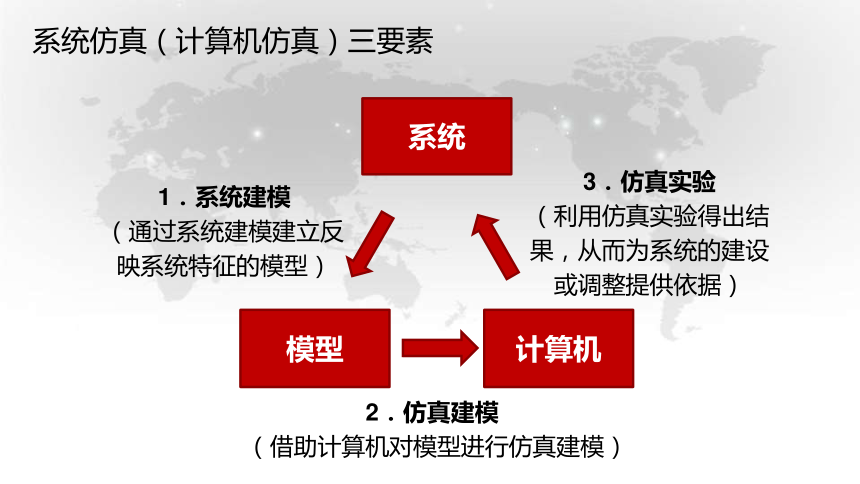

系统仿真（计算机仿真）三要素
系统
模型
计算机
1．系统建模
（通过系统建模建立反映系统特征的模型）
2．仿真建模
（借助计算机对模型进行仿真建模）
3．仿真实验
（利用仿真实验得出结果，从而为系统的建设或调整提供依据）

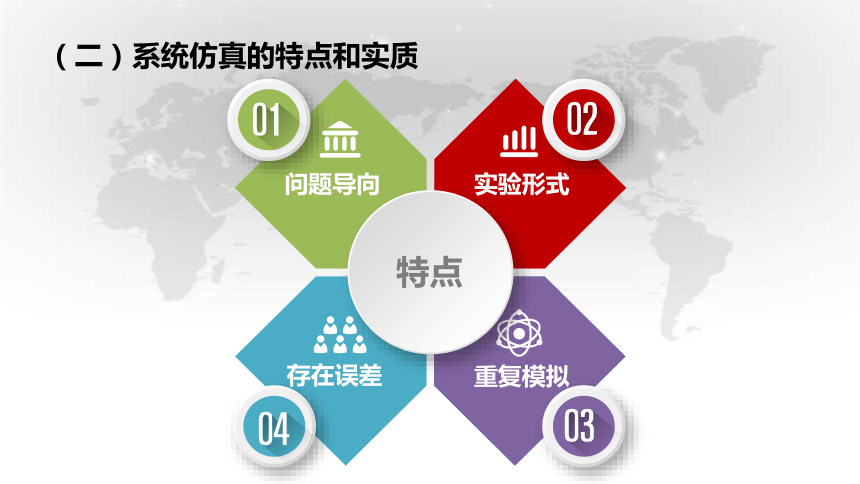

（二）系统仿真的特点和实质
问题导向
实验形式
存在误差
重复模拟
特点

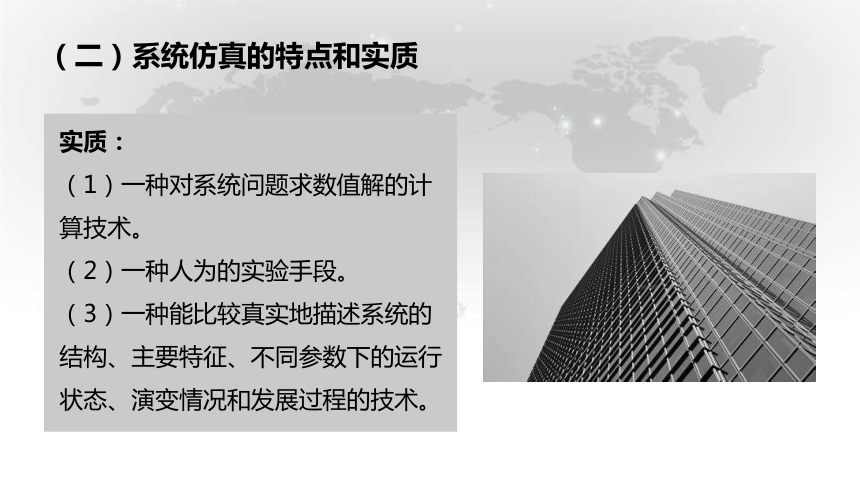

（二）系统仿真的特点和实质
实质：
（1）一种对系统问题求数值解的计算技术。
（2）一种人为的实验手段。
（3）一种能比较真实地描述系统的结构、主要特征、不同参数下的运行状态、演变情况和发展过程的技术。

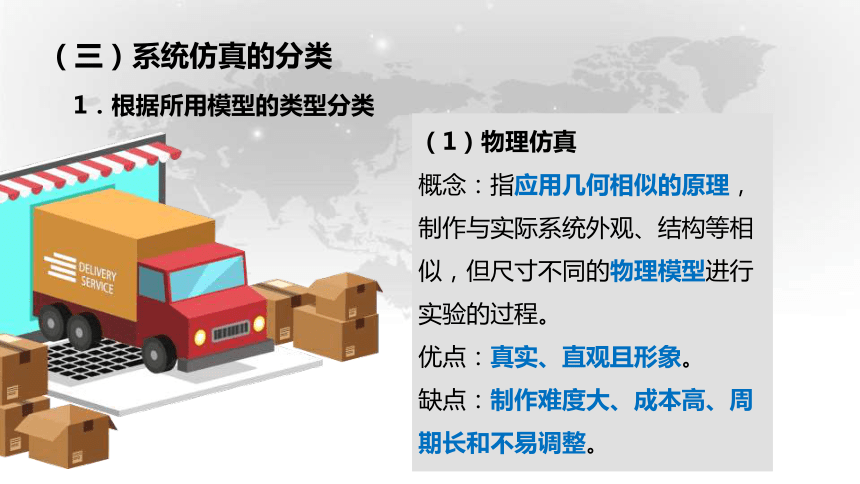

（三）系统仿真的分类
1．根据所用模型的类型分类
（1）物理仿真
概念：指应用几何相似的原理，制作与实际系统外观、结构等相似，但尺寸不同的物理模型进行实验的过程。
优点：真实、直观且形象。
缺点：制作难度大、成本高、周期长和不易调整。
（三）系统仿真的分类
1．根据所用模型的类型分类
（2）数学仿真
概念：指对实际系统进行抽象，将其特性用数字关系加以描述而得到数学模型，并对数学模型进行实验的过程。
优点：方便、灵活、成本低
缺点：对系统建模技术的要求较高
（三）系统仿真的分类
1．根据所用模型的类型分类
（3）半实物仿真
概念：将物理模型和数学模型甚至是实物结合起来进行实验的过程。
（三）系统仿真的分类
2．根据系统对象的性质分类
（1）连续系统仿真：指对系统状态量随时间连续变化的系统的仿真研究。
（2）离散事件系统仿真：指对在某些随机时间点上发生离散变化的系统进行的仿真研究。
面向过程的离散事件系统仿真
面向对象的离散事件系统仿真
二、系统仿真在物流系统研究中的应用
（一）物流系统设施规划与设计
（三）物料运输调度
（二）物料控制
（四）物流成本估算
三、物流系统仿真的步骤
（一）问题描述和系统定义
（二）建立数学逻辑模型
（三）收集和整理数据资料
（四）建立并验证仿真模型
（五）调试程序，确认模型
若模型未通过验证，则需要重新建立或修改仿真模型
若数学逻辑模型未正确反映现实系统，则返回第二步
三、物流系统仿真的步骤
（六）实验设计
（七）计算机仿真运行
（八）分析仿真结果
（九）建立文档
（十）实施仿真决策
若对结果不满意，则需要返回第六步
概念：FlexSim仿真软件是一款商业化离散事件系统仿真软件。
优点：
提供了丰富的模型对象。
图像、数据和运行结果都可以与其他软件共用。
可以从Excel表格读取和输出资料。
允许用户按自己的需求建立实体对象。
（一） FlexSim
四、常用的物流仿真软件
适用范围：制造业领域，国防领域，物流业领域。
三模块：AutoMod、AutoStat、AutoView
优点：功能强大，若灵活使用，可以实现高难度的仿真。
缺点：
操控作业须借助过程语言
建模操作复杂，要求用户具备编程知识
（二）AutoMod
概念：Witness是面向工业系统和商业系统流程的动态系统建模仿真软件。
优点：操作简单，具有完备的基本仿真功能和处理能力
（三） Witness
概念：Arena是一种可视化通用仿真软件。
优点：
功能强大、使用方便、界面直观、动画显示。
可对连续、离散和连续离散混合的模型进行模拟，实现动态模型仿真与可视化。
（四） Arena
（五） RaLC
概念：RaLC（乐龙）系列仿真软件是专门面向物流的3D动画仿真软件。
基本包含了仓库和配送中心所有的实物设备模块。
优点：
具体、形象、生动
价格适中，性价比高，具有完全中文化界面，建模快速、便捷
（六） AnyLogic
概念：AnyLogic是对连续、离散和连续离散混合系统进行建模和仿真的工具。
适用范围：供应链运作、制造业生产、交通运输、城市建筑规划设计、应急管理、疾病扩散、污水处理等诸多领域。
概念：ShowFlow是一款为制造业和物流业提供建模、仿真、动画演示和统计分析的软件。
模块：包括建模、仿真、统计、分析、动画和文档输出。
（七） ShowFlow
（八） SimLab
概念：SimLab是由上海百蝶计算机信息有限公司开发的，以教学实验实训为目的的物流仿真软件。
优点：
环境真实；操作体验逼真；数据仿真精确；实验过程灵活可控，方便教师教学。
配有科学的实验评价体系和自动综合评分系统。
论点一：结合装备制造业生产物流过程，思考装备制造企业在进行生产物流仿真之前，需要收集哪些数据。
任务实施P181
