(共22张PPT)
任务一 了解集装箱运输
任务二 组织集装箱运输
项目六 集装箱运输
集装箱概述
集装箱运输的概念和优点
任务一 了解集装箱运输

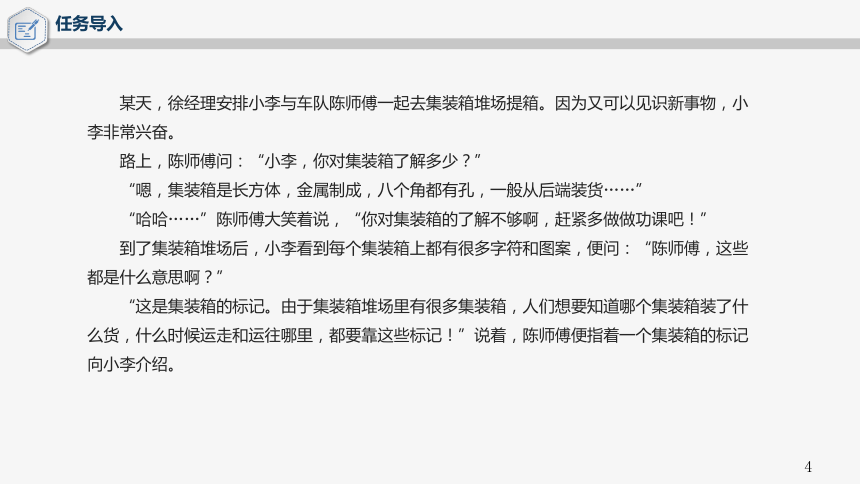

任务导入
某天，徐经理安排小李与车队陈师傅一起去集装箱堆场提箱。因为又可以见识新事物，小李非常兴奋。
路上，陈师傅问：“小李，你对集装箱了解多少？”
“嗯，集装箱是长方体，金属制成，八个角都有孔，一般从后端装货……”
“哈哈……”陈师傅大笑着说，“你对集装箱的了解不够啊，赶紧多做做功课吧！”
到了集装箱堆场后，小李看到每个集装箱上都有很多字符和图案，便问：“陈师傅，这些都是什么意思啊？”
“这是集装箱的标记。由于集装箱堆场里有很多集装箱，人们想要知道哪个集装箱装了什么货，什么时候运走和运往哪里，都要靠这些标记！”说着，陈师傅便指着一个集装箱的标记向小李介绍。
一、集装箱概述

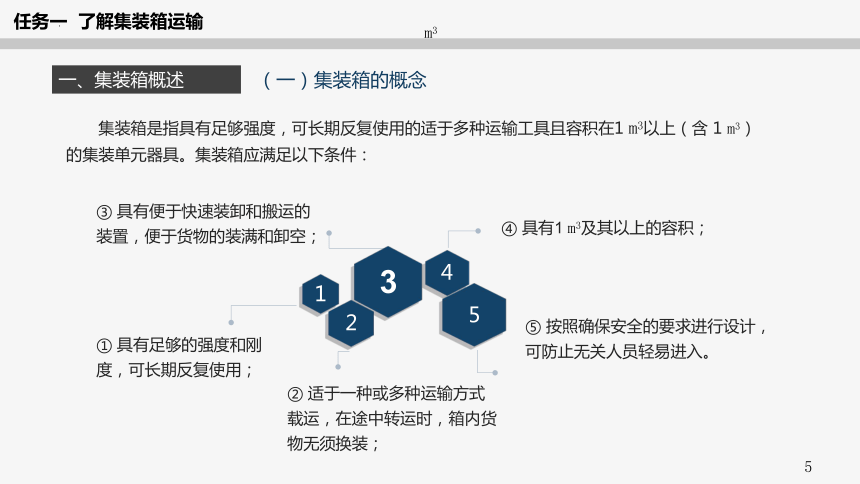

（一）集装箱的概念
集装箱是指具有足够强度，可长期反复使用的适于多种运输工具且容积在1 m3以上（含 1 m3）的集装单元器具。集装箱应满足以下条件：
3
2
4
5
1
④ 具有1 m3及其以上的容积；
⑤ 按照确保安全的要求进行设计，可防止无关人员轻易进入。
① 具有足够的强度和刚度，可长期反复使用；
② 适于一种或多种运输方式载运，在途中转运时，箱内货物无须换装；
③ 具有便于快速装卸和搬运的装置，便于货物的装满和卸空；
m3

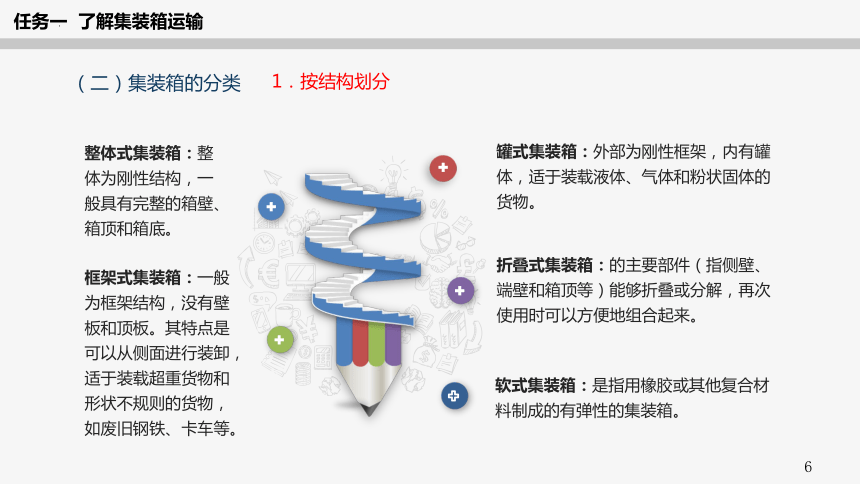

（二）集装箱的分类
罐式集装箱：外部为刚性框架，内有罐体，适于装载液体、气体和粉状固体的货物。
整体式集装箱：整体为刚性结构，一般具有完整的箱壁、箱顶和箱底。
折叠式集装箱：的主要部件（指侧壁、端壁和箱顶等）能够折叠或分解，再次使用时可以方便地组合起来。
框架式集装箱：一般为框架结构，没有壁板和顶板。其特点是可以从侧面进行装卸，适于装载超重货物和形状不规则的货物，如废旧钢铁、卡车等。
软式集装箱：是指用橡胶或其他复合材料制成的有弹性的集装箱。
1．按结构划分

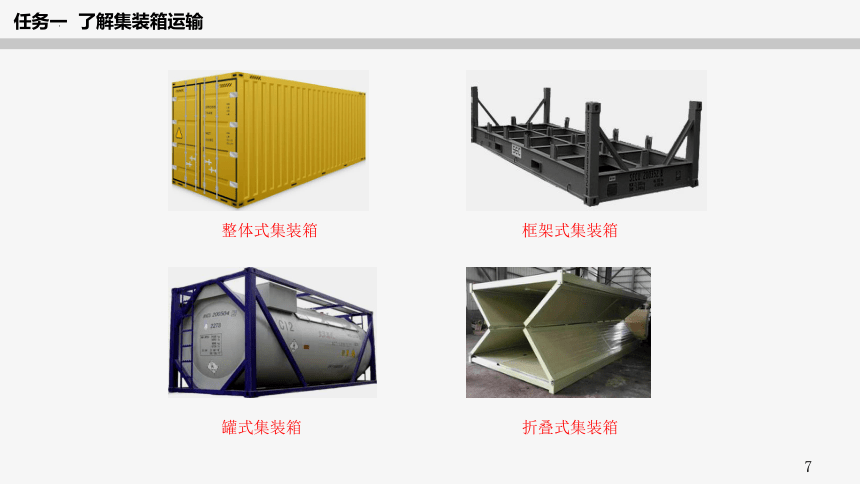

整体式集装箱
框架式集装箱
罐式集装箱
折叠式集装箱

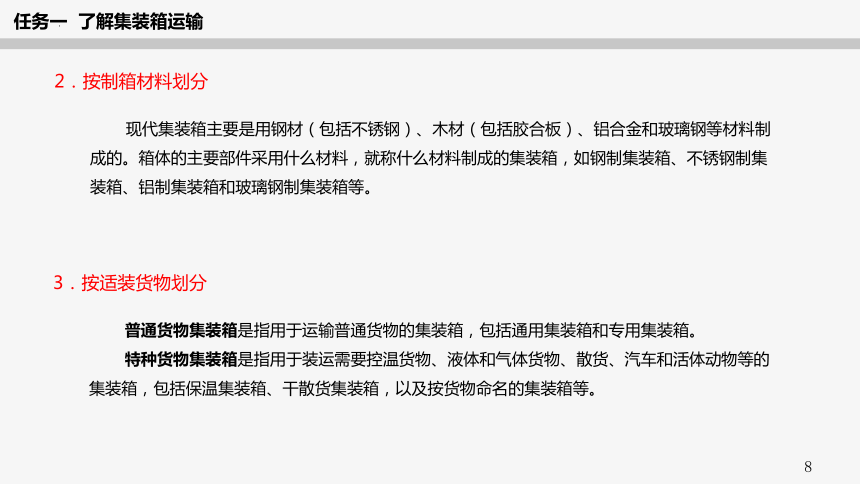

2．按制箱材料划分
现代集装箱主要是用钢材（包括不锈钢）、木材（包括胶合板）、铝合金和玻璃钢等材料制成的。箱体的主要部件采用什么材料，就称什么材料制成的集装箱，如钢制集装箱、不锈钢制集装箱、铝制集装箱和玻璃钢制集装箱等。
3．按适装货物划分
普通货物集装箱是指用于运输普通货物的集装箱，包括通用集装箱和专用集装箱。
特种货物集装箱是指用于装运需要控温货物、液体和气体货物、散货、汽车和活体动物等的集装箱，包括保温集装箱、干散货集装箱，以及按货物命名的集装箱等。

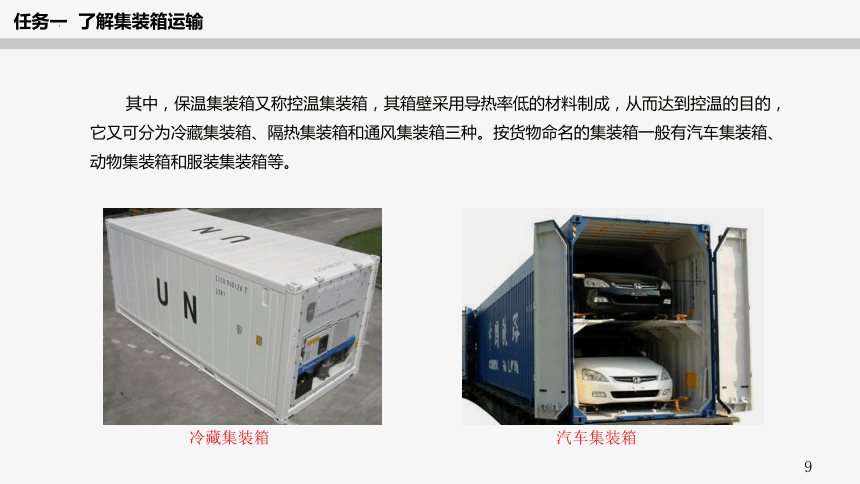

其中，保温集装箱又称控温集装箱，其箱壁采用导热率低的材料制成，从而达到控温的目的，它又可分为冷藏集装箱、隔热集装箱和通风集装箱三种。按货物命名的集装箱一般有汽车集装箱、动物集装箱和服装集装箱等。
冷藏集装箱
汽车集装箱
4．按总重划分
按总质量划分，集装箱可分为大型集装箱、中型集装箱和小型集装箱。
大型集装箱是指总质量在20 t及其以上的集装箱，中型集装箱是指总质量为 5～20 t的集装箱，小型集装箱是指总质量小于5 t的集装箱。
有时也可直接根据集装箱的总质量来区分集装箱，如1 t箱、5 t箱、10 t箱等。
（三）集装箱的规格
目前使用的国际标准集装箱包括三个系列，13种规格，其中使用较多的是第一系列的4种箱型，即A型、B型、C型和D型，它们的尺寸和最大总质量如表所示。
规格/ft 箱型 长 宽 高 最大总质量
公制/mm 英制/ft-in 公制/mm 英制/ft 公制/mm 英制/ft-in 千克/kg 磅/lb
40 1AAA 12 192 40' 2 438 8' 2 896 9'6'' 30 480 67 200
1AA 2 591 8'6''
1A 2 438 8'
1AX <2 438 <8'
30 1BBB 9 125 29'11.25'' 2 438 8' 2 896 9'6'' 30 480 67 200
1BB 2 591 8'6''
1B 2 438 8'
1BX <2 438 <8'
20 1CC 6 058 19'10.5'' 2 438 8' 2 591 8'6'' 30 480 67 200
1C 2 438 8'
1CX <2 438
10 1D 2 991 9'9.75'' 2 438 8' 2 438 8' 10 160 22 400
1DX <2 438 <8'
（四）集装箱的标记
为了便于集装箱的识别和管理，以及相关单证的编制和传输，国际标准化组织制定了集装箱标记。一般来说，集装箱标记有必备标记和自选标记两类，每一类标记中又分为识别标记和作业标记两种。
集装箱标记
1．必备标记
箱主代码：由3位大写拉丁字母组成，具备唯一性，且应在国际集装箱局（BIC）注册。
设备识别码：由1位大写拉丁字母表示，分别为“U”“J”“Z”。其中，“U”表示集装箱，“J”表示集装箱所配置的挂装设备，“Z”表示集装箱拖挂车和底盘挂车。
箱号：又称顺序号，由6位阿拉伯数字组成，不足6位时，则在有效数字前用“0”补足。例如，有效数字为1234，则箱号应为001234。
校验码：又称核对数字，一般位于箱号之后，用1位阿拉伯数字表示，并加方框以醒目。校验码用于检验箱主代码和箱号传递的准确性。
（1）识别标记
集装箱的最大总质量通常用“MAX.GROSS”标示；空箱质量通常用“TARE”或“TARE WT.”标示。最大总质量和空箱质量一般用千克（kg）和磅（lb）两种单位同时标示。
空陆水联运集装箱标记用于空陆水联运集装箱，并指明其堆码限制。
凡装有扶梯的集装箱，均应按规定标打箱顶防电击警示标记。
凡高度超过2.6 m（8 ft 6 in）的集装箱，均应标打超高标记。
（2）作业标记
空陆水联运集装箱标记
箱顶防电击警示标记
超高标记
2．自选标记
尺寸代码由2位字符（数字或拉丁字母）组成，用于表示集装箱尺寸。第一位表示箱长，其代码的含义如表所示；第二位表示箱宽和箱高，其代码的含义如表所示。
（1）识别标记
集装箱箱长代码的含义
代码 箱长 代码 箱长
1 10 ft 4 40 ft
2 20 ft 5～9 未定号
3 30 ft A～P 特殊箱长
集装箱箱宽和箱高代码的含义
代码 箱宽 箱高 代码 箱宽 箱高
0 8 ft 8 ft 6 8 ft >9 ft 6 in
2 8 ft 8 ft 6 in 8 8 ft 4 ft 3 in
4 8 ft 9 ft 9 8 ft ≤4 ft
5 8 ft 9 ft 6 in 拉丁字母 宽不是8 ft
箱型代码又称类型代码，由2位字符组成，第一位用拉丁字母表示箱型，第二位用数字表示该箱型的特征。例如左图“U1”表示开顶集装箱，其主要特性为一段或两端开门，并且端框顶梁可拆卸。
集装箱标记
净货载标打在最大总质量和空箱质量之后，用“NET”或“PAYLOAD”标示，一般用千克（kg）和磅（lb）两种单位同时表示。
国际铁路联盟标记是为满足国际铁路集装箱运输技术条件的集装箱加盖的标记，如图所示。图中的“ic”表示国际铁路联盟，下方的两位数字表示铁路代号，如“33”是中国铁路代号。在欧洲铁路上运输集装箱时，必须加盖该标记。
（2）作业标记
国际铁路联盟标记
课堂互动
图是某集装箱的标记，请说明其含义。
某集装箱的标记
二、集装箱运输的概念和优点
（一）集装箱运输的概念
集装箱运输是指以集装箱为单元进行货物运输的运输方式。采用集装箱运输可以将货物集合组装成集装单元，便于进行装卸搬运作业，从而更好地实现货物的“门到门”运输。
（二）集装箱运输的优点
传统运输方式具有装卸环节多、劳动强度大、装卸效率低、周转时间长等缺点，而集装箱运输完全改变了这种状况。与传统运输方式相比，集装箱运输具有以下优点：1．提高装卸效率，降低劳动强度；2．加快车船周转，缩短在途时间；3．保证运输安全，减少货损货差；4．节省运输包装，减少运输费用；5．组织综合运输，实现多式联运。
同步案例
2020年8月26日，由20辆35 t敞顶集装箱编组的货物列车载着1 280 t粉煤灰从长治北站驶向濮阳东站，这是中国铁路郑州局集团有限公司首次成功使用35 t敞顶集装箱运输粉煤灰货物。
敞顶集装箱开启绿色货运新模式
由20辆35 t敞顶集装箱编组的货物列车
同步案例
2020年以来，中国铁路郑州局集团有限公司管内长治北站积极响应国家节能环保政策，加快推进35 t敞顶集装箱的运用。该车站结合周边电厂企业聚集的特点，主动加强与这些企业对接，积极宣传35 t敞顶集装箱的绿色环保、装卸便捷、运量大、运距长、货损小等优点。
山西漳山发电有限责任公司（以下简称“漳山发电公司”）是位于长治北站周边的一家发电企业，年产粉煤灰近120万吨。为了防止污染环境和实现变废为宝，漳山发电公司往往需要将这些粉煤灰运送至需要的地方。
“以前运输粉煤灰靠的是公路运输。但公路运输受天气条件影响大，运输能力有限，运输距离受限，成本高，并存在一定的安全隐患。”漳山发电公司负责人坦言，如今选择铁路35 t敞顶集装箱运输，不仅解决了环境污染和运输效率低的问题，而且降低了物流成本。
敞顶集装箱货物列车改变了传统运输模式，是一种新型、便捷、低碳、环保的集装化现代运载工具。针对煤炭、砂石等大宗货物的运输，敞顶集装箱货物列车能够实现“货不落地”，减少货物换装环节，降低作业成本，大大减少货损和环境污染。同时，敞顶集装箱货物列车还可实现“点对点”“门到门”服务，有效解决“最后一千米”的运输堵点。
