项目五：
物流运输系统规划设计
任务一：认识物流运输系统

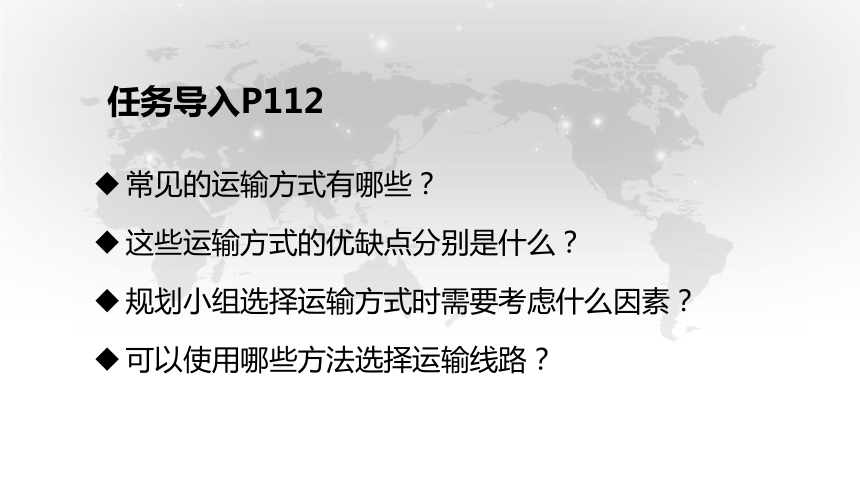

任务导入P112
常见的运输方式有哪些？
这些运输方式的优缺点分别是什么？
规划小组选择运输方式时需要考虑什么因素？
可以使用哪些方法选择运输线路？
一、物流运输系统的概念和构成
概念：
物流运输系统是指在一定的时间和空间内，由运输过程所需的基础设施、运输工具和运输参与者等若干动态要素构成的具有特定运输功能的有机整体。

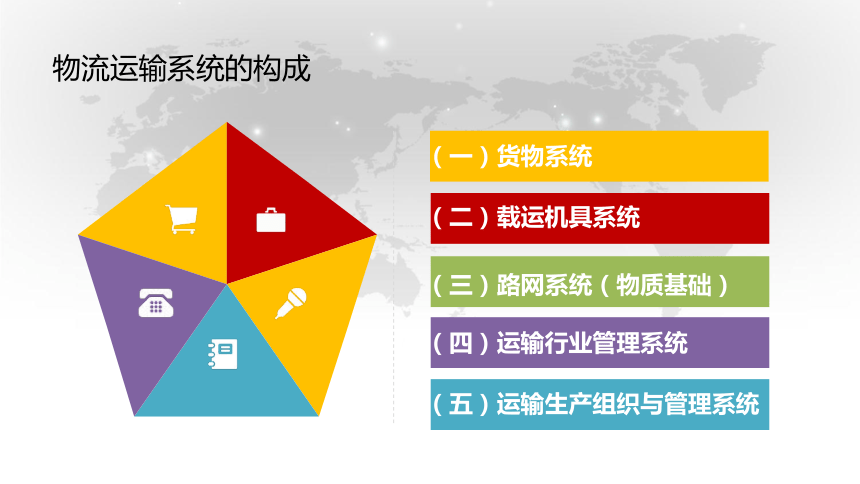

物流运输系统的构成
（二）载运机具系统
（三）路网系统（物质基础）
（四）运输行业管理系统
（五）运输生产组织与管理系统
（一）货物系统
二、物流运输系统的功能和特点

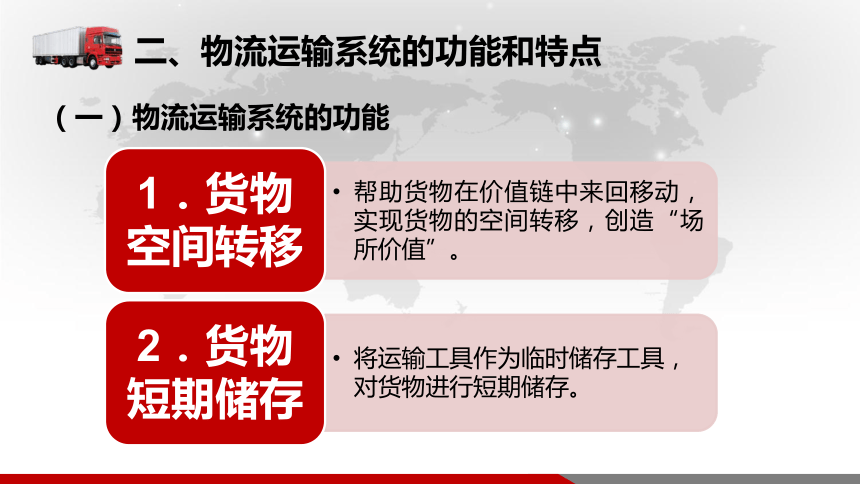

（一）物流运输系统的功能

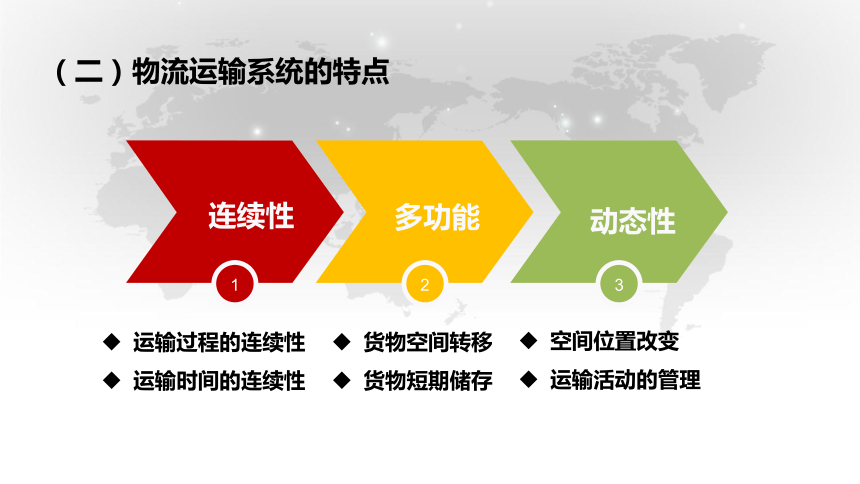

（二）物流运输系统的特点
连续性
多功能
动态性
1
2
3
运输过程的连续性
运输时间的连续性
货物空间转移
货物短期储存
空间位置改变
运输活动的管理
三、各种运输方式及其特点
（一）铁路运输
概念：铁路运输是指使用铁路列车运送货物的运输方式。

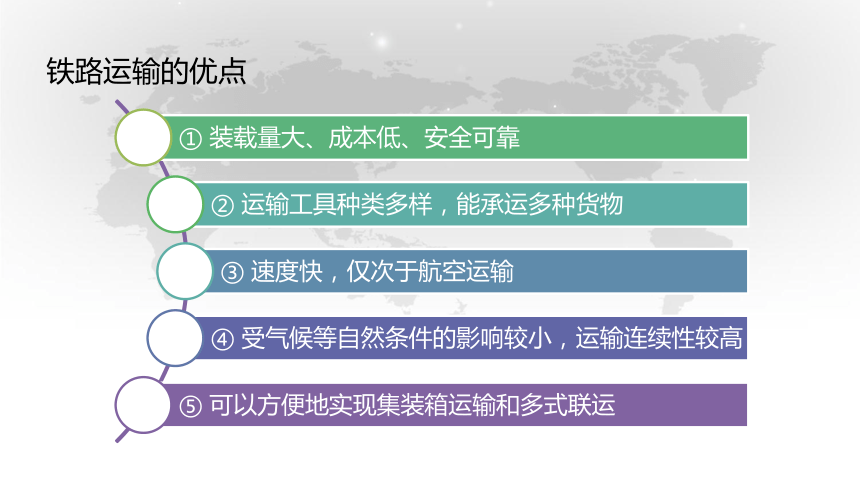

铁路运输的优点

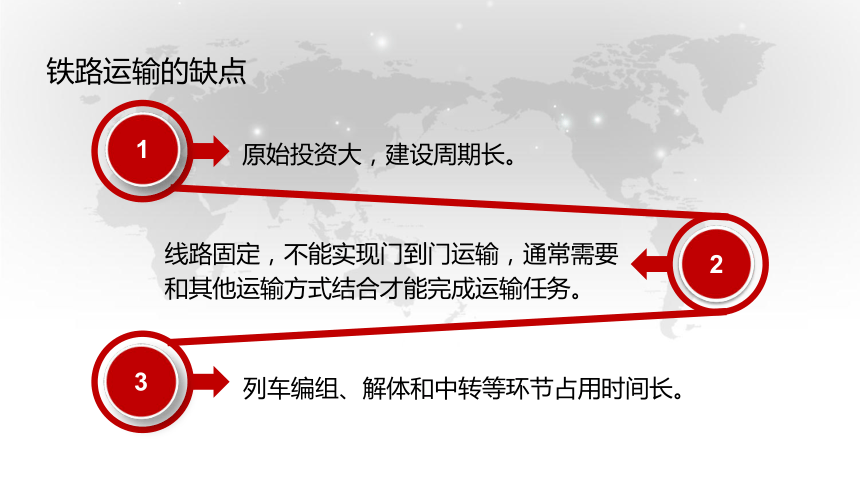

铁路运输的缺点
原始投资大，建设周期长。
列车编组、解体和中转等环节占用时间长。
线路固定，不能实现门到门运输，通常需要和其他运输方式结合才能完成运输任务。
1
2
3

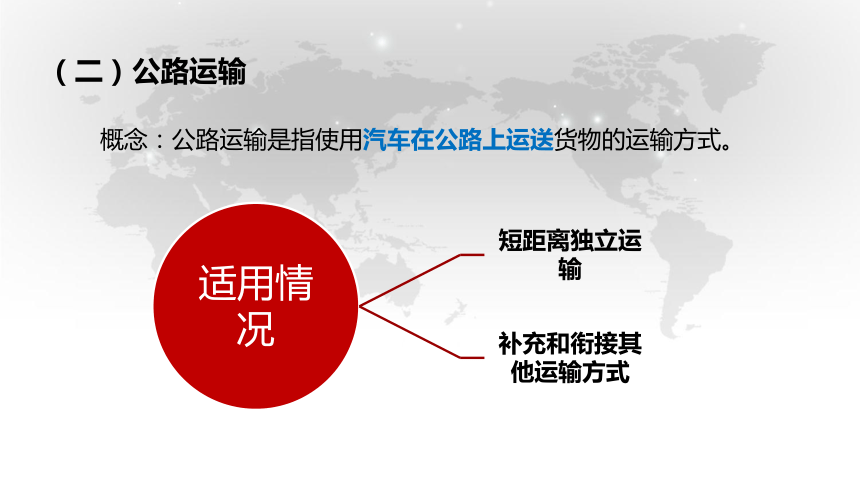

（二）公路运输
概念：公路运输是指使用汽车在公路上运送货物的运输方式。
（二）公路运输
（三）水路运输
概念：水路运输是指利用浮运工具在江、河、湖泊和海洋上运送货物的运输方式。
（三）水路运输
优点：
利用天然水道运送，投资少，节省土地资源。
装载量大、单位成本低。
江、河、湖、海通常相互贯通，能够实现长距离运输。
缺点:
运输速度慢。
受气候条件影响较大。
可达性差。
（四）航空运输
概念：使用飞机及其他航空器运送货物的运输方式。
（四）航空运输
优点：
速度快
安全性高
缺点：
装载量小、运输成本高
受气候条件影响较大
可达性较差
（五）管道运输
概念：管道运输是指使用管道输送气体、液体、浆料与粉状货物的运输方式。
负责单向、定点、量大的流体状货物的运输
（五）管道运输
五种运输方式的比较 比较项 铁路运输 公路运输 水路运输 航空运输 管道运输
运输速度 较快 较快 慢 最快 与管道特性有关
运输能力 较大 最小 最大 较小 与管道特性有关
运输成本 较低 一般 低 最高 最低
适合距离 中长距离 短距离 长距离 长距离 长距离
（六）多式联运
概念：多式联运是指货物由一种运载单元装载，通过两种或两种以上运输方式连续运输，并进行相关运输物流辅助作业的运输活动。
（二）运输距离和速度
（六）环境保护
（五）运输批量
（一）货物属性
（三）运输成本
四、选择运输方式需要考虑的因素
（四）运输期限
课堂讨论
请为以下运输活动选择合适的运输方式：
某粮食收购商在临近的乡镇收购了12吨小麦。
大同某煤矿企业计划将500吨原煤运往重庆。
我国向马来西亚出口一批中高端医疗器械。
五、运输线路的选择方法
四类最短路径问题
（一）单一不同起讫点问题
（二）多起讫点问题
（三）起讫点重合问题
（四）任意起讫点问题（本书不做介绍）
（一）单一不同迄点问题
概念：对于分离的、单个起点和终点的运输线路选择问题，最简单和最直观的解决方法是使用最短线路法——Dijkstra算法。
Dijkstra算法：
Dijkstra于1959年提出的按照路径长度的递增次序，逐步产生最短路径的算法。
可用于求解任意指定两点之间的最短路径。
可用于求解指定点到其余所有点之间的最短路径。
（一）单一不同迄点问题
例题一(P121)：
下图是部分公路网络图，线段上的数字代表节点之间的距离，使用Dijkstra算法求该图中V1到V7的最短线路。
部分公路网络图
（二）多起迄点问题
概念：指有多个货源地可以同时为多个销售点供货，要确定各供需点之间的供应关系，同时要找到供货地、需求地之间的最佳路径。多起讫点问题可用表上作业法求解。
表上作业法（迭代算法）：
将运输问题用表格的形式来描述，并在表格上求解的方法。
适用于比较简单的多起讫点求解问题，求解过程直观且易操作。
（二）多起迄点问题
1．初始方案确定
最小元素法（求解过程P124）
伏格尔法
西北角法
3．确定最优方案
2．初始方案检验
闭回路法（检验步骤P125）
位势法
（三）起迄点重合问题
概念：起讫点重合问题又称“旅行商（TSP）”问题，要求车辆必须返回起点行程才结束；解决起讫点重合问题需要找出途经点的顺序，并满足必须经过所有点且总出行时间或总距离最短的要求。
（三）起迄点重合问题
最近点连接法
（2）对于第二个点，比较其余n-2个点与该点的距离，取距离最短者作为第三个点，将该点加入回路。
（1）确定起点，比较其余n-1个点与起点的距离，取距离最短者作为第二个点，将该点加入回路。
（3）以此类推，直至将所有点加入回路，最后返回起点。
任务实施P127
下图是部分铁路网络图，请结合前文案例，使用Dijkstra算法求出节点1到节点8的最短线路和线路长度。
部分铁路网络图
感谢您的观看！
