第 8 章 国际集装箱运输
● 熟悉集装箱标志和集装箱运输的信息传递；
● 掌握集装箱的定义、种类；集装箱的选择与检查。

【学习目标】

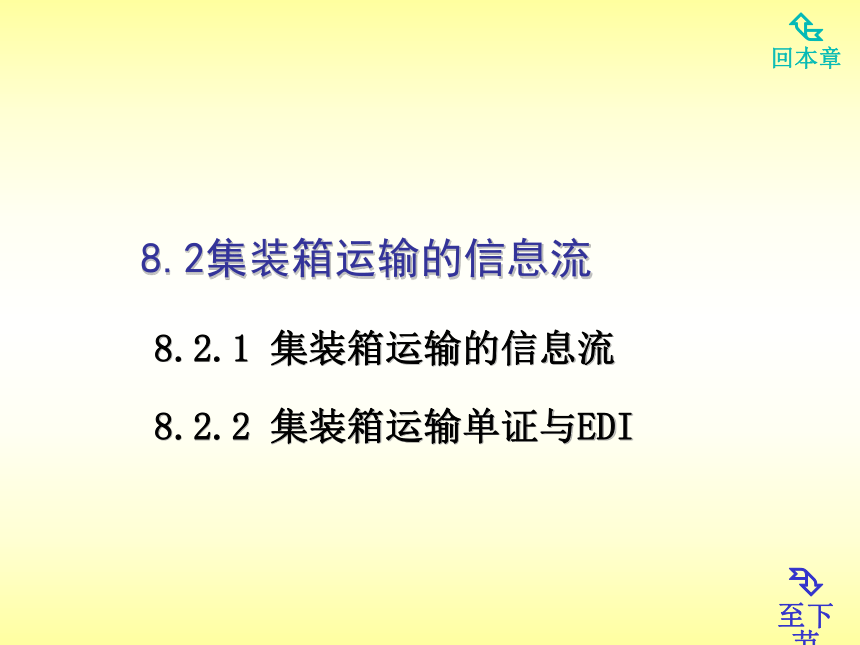

8.2集装箱运输的信息流
8.2.1 集装箱运输的信息流
8.2.2 集装箱运输单证与EDI

回本章

至下节

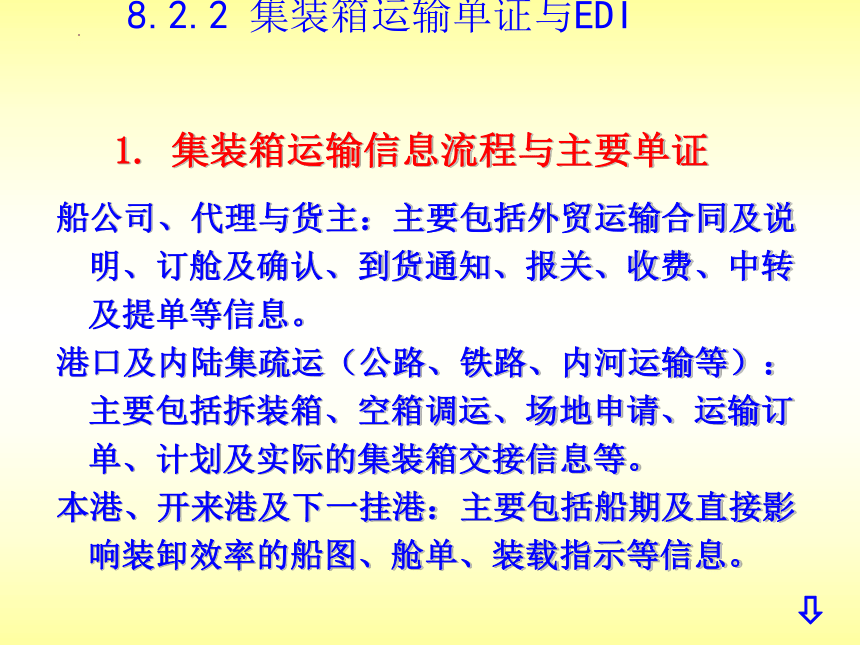

8.2.2 集装箱运输单证与EDI
1. 集装箱运输信息流程与主要单证
船公司、代理与货主：主要包括外贸运输合同及说明、订舱及确认、到货通知、报关、收费、中转及提单等信息。
港口及内陆集疏运（公路、铁路、内河运输等）：主要包括拆装箱、空箱调运、场地申请、运输订单、计划及实际的集装箱交接信息等。
本港、开来港及下一挂港：主要包括船期及直接影响装卸效率的船图、舱单、装载指示等信息。

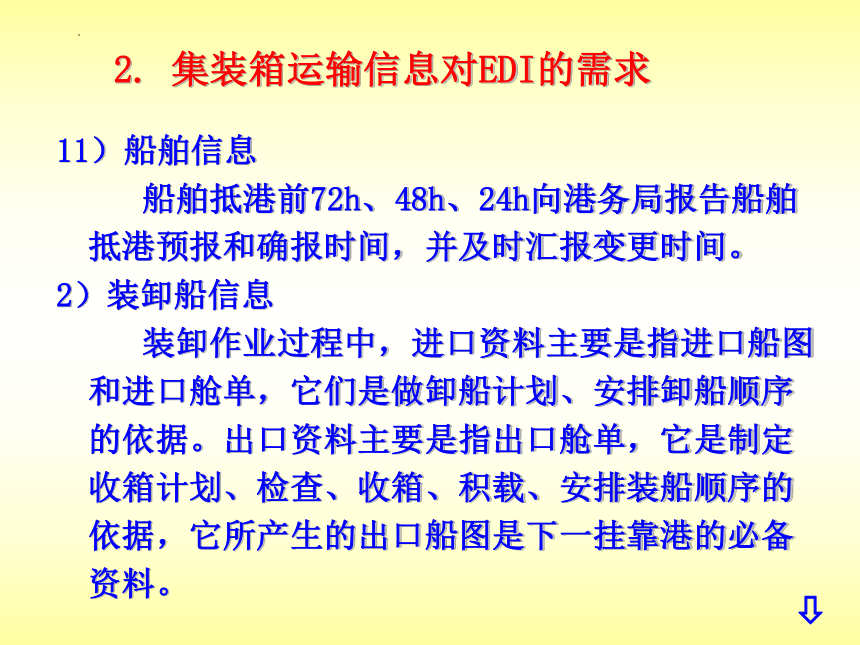

2. 集装箱运输信息对EDI的需求
11）船舶信息
船舶抵港前72h、48h、24h向港务局报告船舶抵港预报和确报时间，并及时汇报变更时间。
2）装卸船信息
装卸作业过程中，进口资料主要是指进口船图和进口舱单，它们是做卸船计划、安排卸船顺序的依据。出口资料主要是指出口舱单，它是制定收箱计划、检查、收箱、积载、安排装船顺序的依据，它所产生的出口船图是下一挂靠港的必备资料。

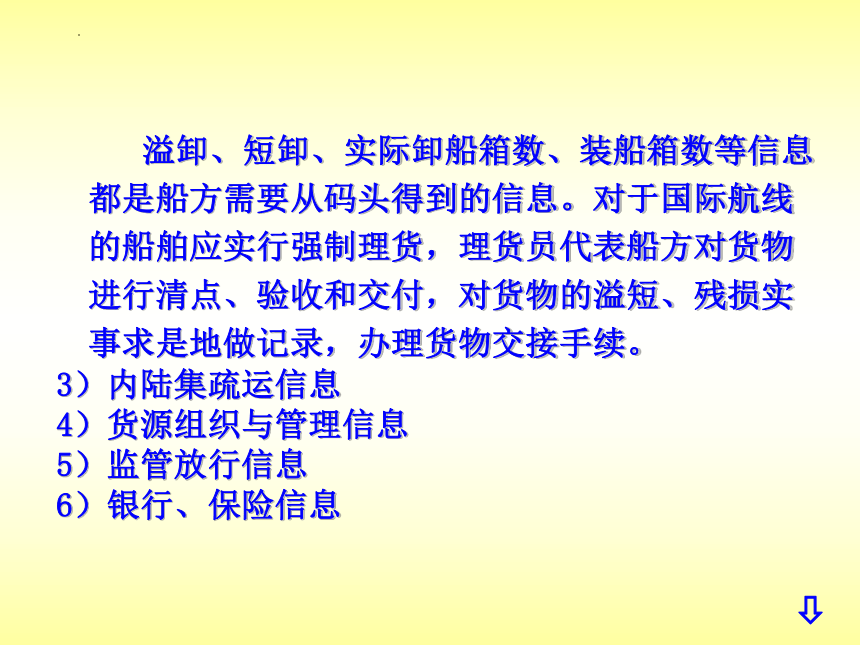

溢卸、短卸、实际卸船箱数、装船箱数等信息都是船方需要从码头得到的信息。对于国际航线的船舶应实行强制理货，理货员代表船方对货物进行清点、验收和交付，对货物的溢短、残损实事求是地做记录，办理货物交接手续。
3）内陆集疏运信息
4）货源组织与管理信息
5）监管放行信息
6）银行、保险信息

中国大陆交通部于1997年5月1日发布的《海上集装箱运输电子数据交换管理办法》的要求，用以替代纸面单证的EDI报文格式代码数据应采用联合国欧洲经济委员会颁布的“行政、商业和运输用电子数据交换规则”（UN/EDIFACT）国际标准或国家技术监督局颁布的国家标准。
集装箱电子报文是EDI的数据交换标准。每条电子报文是组成一笔完整业务的信息载体，适应于某一业务功能，并且与某一业务单证或其中一部分相对应。

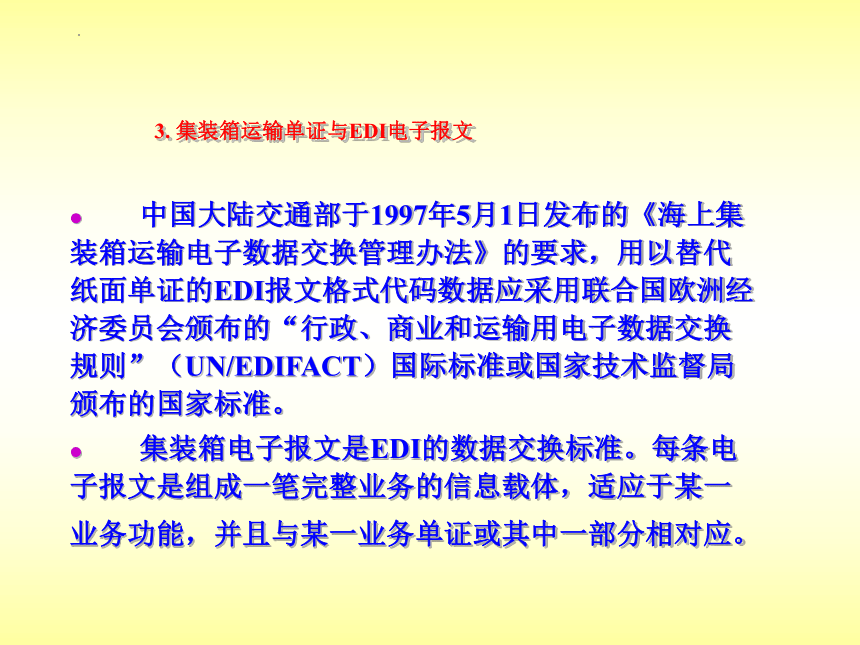

3. 集装箱运输单证与EDI电子报文
平面
文件
EDI
标准
文件
平面
文件
EDI
标准
文件
用户编辑单据或
从
MIS
中提取
翻译
翻译
通信（发送）
通信（接收）
计算机网络
用户收阅单据或
传送到
MIS
映射
映射

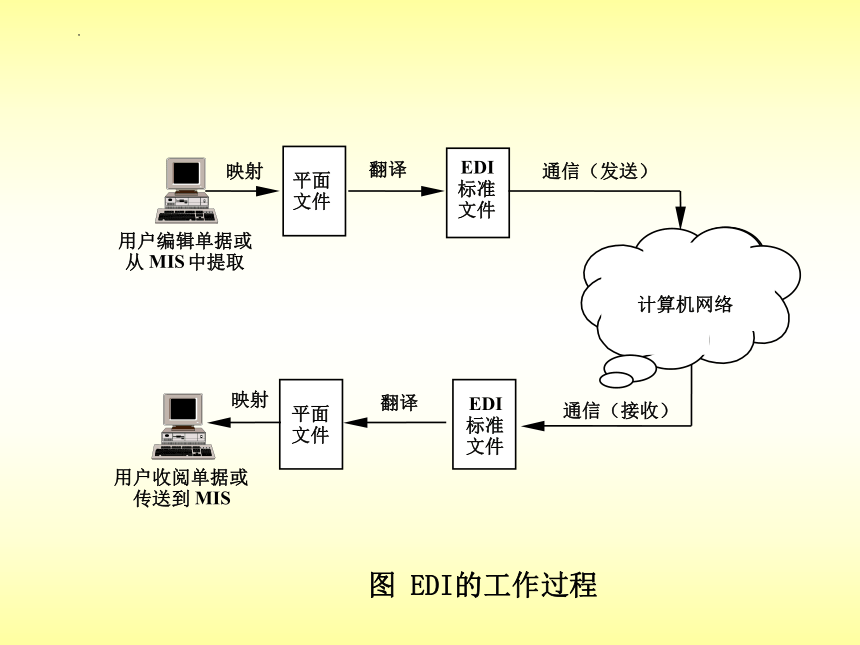

图 EDI的工作过程

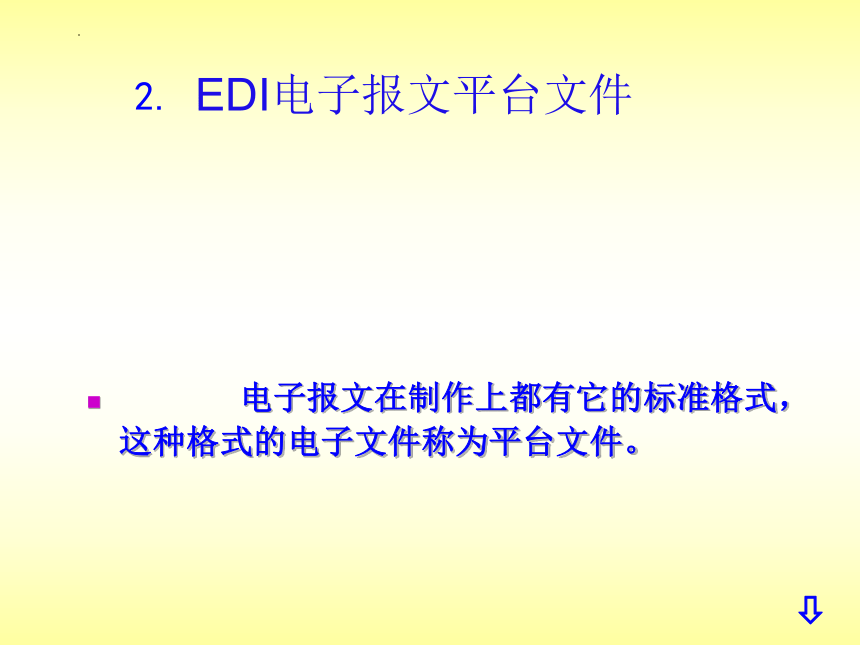

2. EDI电子报文平台文件
电子报文在制作上都有它的标准格式，这种格式的电子文件称为平台文件。


回本章

至下章
8.3.1 装载量的掌握
8.3.2 装箱方案的选择
8.3.3 有效装箱
8.3 集装箱装箱
8.3.1装载量的掌握
集装箱的装载应该轻、重搭配，尽量使集装箱的装载量和容积能满载满舱；但是必须注意混装在一起的货物不会引起货损。

有同样外部尺寸的集装箱可能没有一模一样的内部尺寸。建议装载体积（RLV）指用于计算整箱的建议最大容积。RLV受出口包装尺寸的影响会比集装箱容积低10~15%。计算失误会导致大量亏箱。
8.3.2 配箱方案的选择
1. 运输包装为纸箱、木箱或袋装
货物重量及体积影响到一张订单所需的集装箱尺寸及数量。
例题1：
进口商订了1,500 箱某产品。 每箱毛重为10.5 公斤，长宽高为1.5' x 1' x 1' （1.5立方英呎或 0.04248 立方米）。依该产品特性要求其装箱朝上放置。

集装箱的容积:
20'大约 1,170 立方英呎
40‘ 大约2,385立方英呎
1.5立方英呎 X1500=2250立方英呎
所有 1,500 个纸箱能塞进两个20' 集装箱或一个 40' 标准集装箱
哈哈，我们被数据误导了！
使用如下配箱方式，我们来看看会有什么结果：
（A）所有纸箱的前部（长）同集装箱的侧面（长/深）平行。
（B）所有纸箱的前部（长）同集装箱的正面（宽/阔）平行。
（C）交叉排列---方式（A） 和 （B）在正面排列交替使用，即如下显示一行 CA 另一行 CB 。
解决方法之一：要求进口商下调订单到1,365纸箱（2,047.5 cu. ft or 57.979 CBM） 以构成一个 40' FCL （整箱）。
解决方法之二：向一些具有超高集装箱的船务公司订一个40’超高集装箱。
20' x 8.5'标准集装箱 40' x 8.5'标准集装箱 方式 （A） 方式 （B） 方式 （A） 方式 （B） 长 12 行 19 行 26 行 39 行
宽 7 列 5 列 7 列 5 列
高 7 层 7 层 7 层 7 层
合计: 588 箱 665 箱 1,274 箱 1,365 箱
体积: 882 立方英呎 997.5 立方英呎 1,911 立方英呎 2,047.5 立方英呎
方式（C） =CA+CB CA+CB 长 12 行 19 行 26 行 39 行
宽 3 列 3 列 3 列 3 列
高 7 层 7 层 7 层 7 层
分计: 252 箱 399 箱 546 箱 819 箱
合计: 651箱 1,365箱 体积: 976.5立方英呎 2,047.5立方英呎 40' x 9.5'超高集装箱 方式 （A） 方式 （B） 长 26 行 39 行
宽 7 列 5 列
高 8 层 8 层
合计: 1,456 箱 1,560 箱
体积: 2,184 立方英呎 2,340 立方英呎
方式（C） = CA + CB 长 26 行 39 行
宽 3 列 3 列
高 8 层 8 层
分计: 624 箱 936 箱
合计: 1,560箱 体积: 2,340立方英呎 2. 运输包装为托盘和木筐
20' 集装箱（设其载货重量为 17,500 公斤） 托盘名义尺码 托盘数 托盘数合计 总立方英尺 每个托盘毛重（公斤）


长（行） 宽（列） 45" x 53" 4 2 8 663 2,188
45" x 45" 5 2 10 703 1,750
44" x 52" 4 2 8 636 2,188
44" x 44" 5 2 10 672 1,750
41" x 49" 4 2 8 558 2,188
40" x 48" 4 2 8 534 2,188
40' 集装箱（设其载货重量为 24,000 公斤） 托盘名义尺码 托盘数 托盘数合计 总立方英尺 每个托盘毛重（公斤）


长（行） 宽（列） 45" x 53" 8 2 16 1.325 1,500
45" x 45" 10 2 20 1,406 1,200
44" x 52" 9 2 18 1,430 1,333
44" x 44" 10 2 20 1,344 1,200
41" x 49" 10 2 20 1,396 1,200
40" x 48" 10 2 20 1,334 1,200
指在出口货运中最常用的托盘尺寸
单从表格中看来相比于一个标准集装箱的容积20’约为1,170 cu. ft.（33.131 CBM） 和一个 40' 约为 2,385 cu. ft.（67.535 CBM），装托盘货物留有大量的剩余空间。因此，如果托盘货物为轻货，则一个集装箱的单位立方运费很高。托盘的动态和静态载重可能变化很大，出于安全理由，托盘的载重限制在1,000 公斤（2,204.6 磅）以内。
1. 运输包装为纸箱、木箱或打包
出口运输包装按集装箱内部尺寸来设计有利于高效装箱。六种配箱可能:
（1） A || D B || W C || H
（2） A || D B || H C || W
（3） A || H B || W C || D
（4） A || W B || D C || H
（5） A || H B || D C || W
（6） A || W B || H C || D
图例: "||" 意为 平行 ，"A" 代表纸箱外部长，"B" 代表纸箱外部宽，"C" 代表纸箱外部，"D" 代表集装箱内部长,"W" 代表集装箱内部宽 ,"H" 代表集装箱内部高。

8.3.2 有效装箱
2. 运输包装为托盘和木筐
有如下两种配箱：
[1] Y || D Z || W
[2] Y || W Z || D
图例:
"||" 意为 平行，"Y" 代表托盘侧面，"Z" 代表托盘侧面，"D" 代表集装箱内部长 ，"W" 代表集装箱内部宽 。
