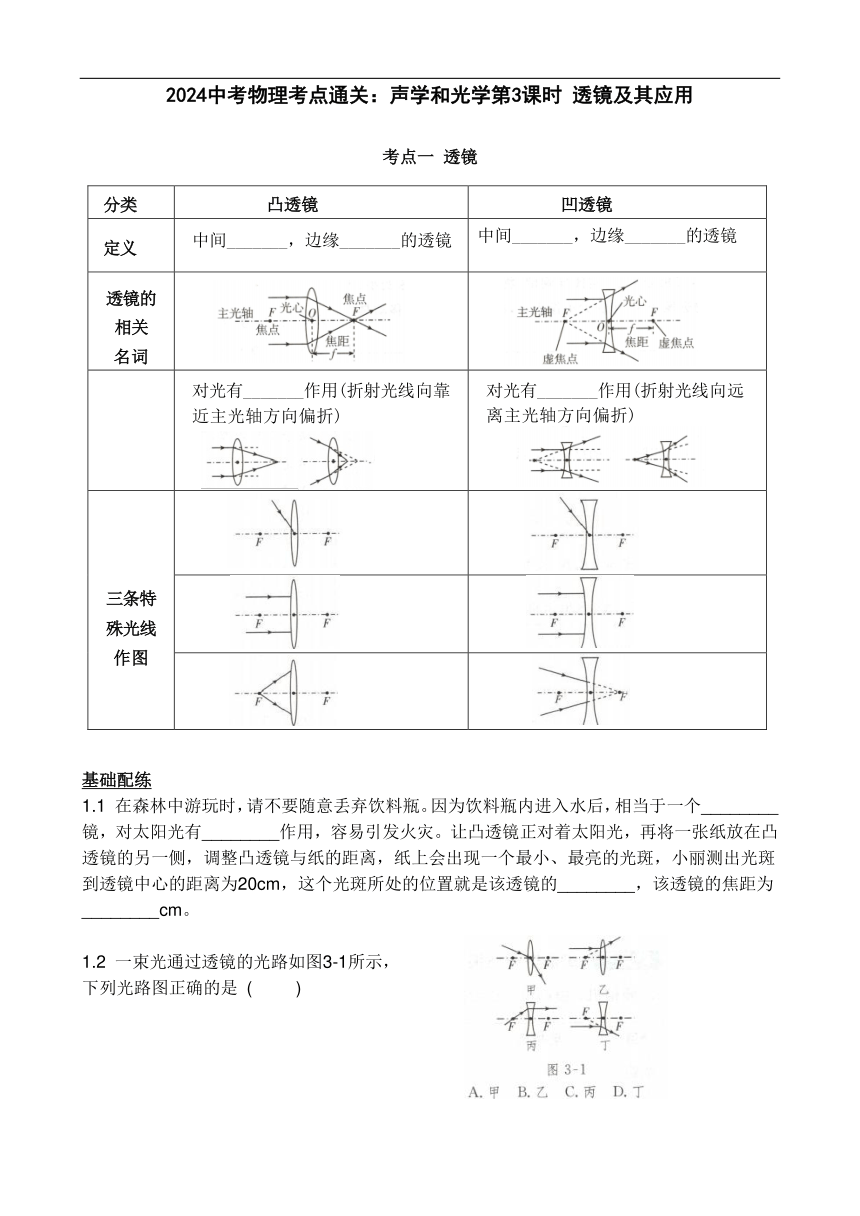

2024中考物理考点通关：声学和光学第3课时 透镜及其应用
考点一 透镜
分类 凸透镜 凹透镜
定义 中间_______，边缘_______的透镜 中间_______，边缘_______的透镜
透镜的 相关 名词
透镜对 光的 作用 对光有_______作用(折射光线向靠近主光轴方向偏折) 对光有_______作用(折射光线向远离主光轴方向偏折)
三条特 殊光线 作图
基础配练
1.1 在森林中游玩时，请不要随意丢弃饮料瓶。因为饮料瓶内进入水后，相当于一个________镜，对太阳光有________作用，容易引发火灾。让凸透镜正对着太阳光，再将一张纸放在凸透镜的另一侧，调整凸透镜与纸的距离，纸上会出现一个最小、最亮的光斑，小丽测出光斑到透镜中心的距离为20cm，这个光斑所处的位置就是该透镜的________，该透镜的焦距为________cm。
1.2 一束光通过透镜的光路如图3-1所示，
下列光路图正确的是 ( )

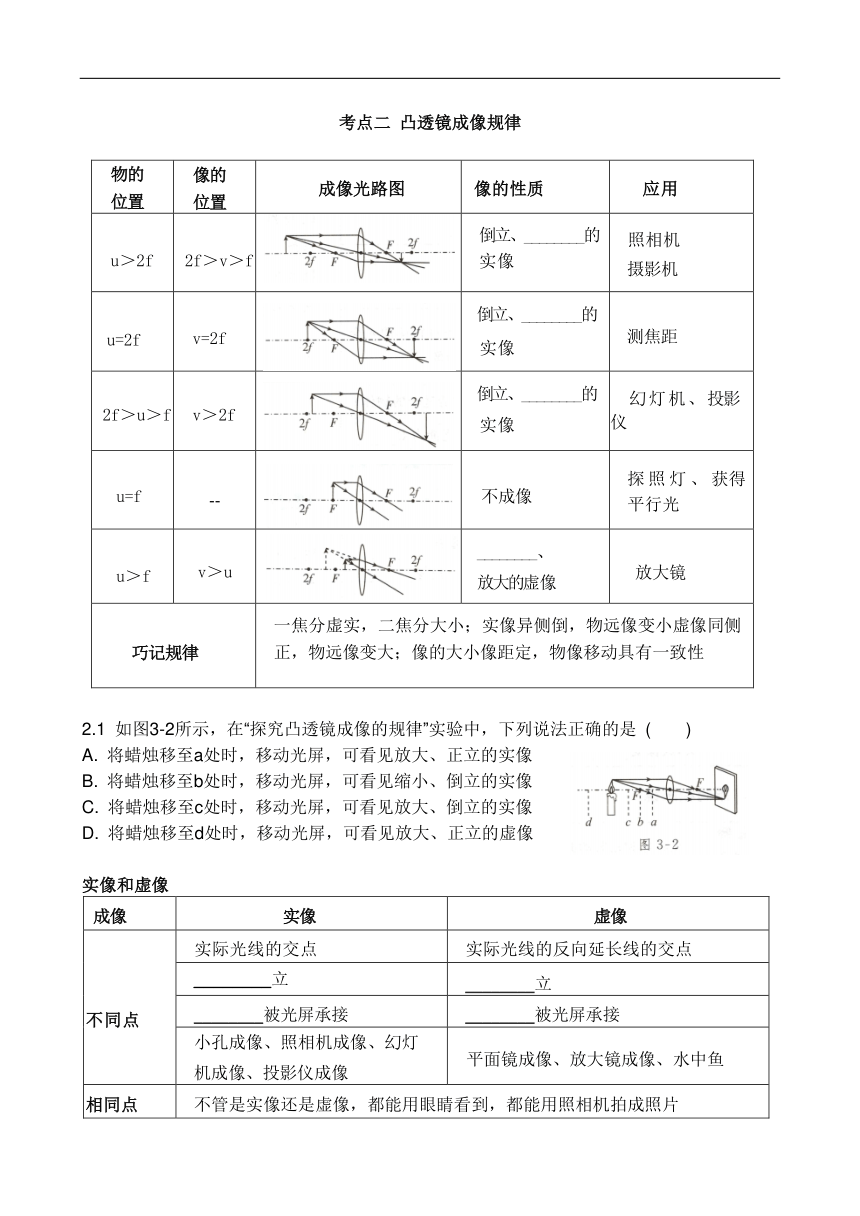

考点二 凸透镜成像规律
物的 位置 像的 位置 成像光路图 像的性质 应用
u＞2f 2f＞v＞f 倒立、________的实像 照相机 摄影机
u=2f v=2f 倒立、________的 实像 测焦距
2f＞u＞f v＞2f 倒立、________的 实像 幻灯机、投影仪
u=f -- 不成像 探照灯、获得平行光
u＞f v＞u ________、 放大的虚像 放大镜
巧记规律 一焦分虚实，二焦分大小；实像异侧倒，物远像变小虚像同侧正，物远像变大；像的大小像距定，物像移动具有一致性
2.1 如图3-2所示，在“探究凸透镜成像的规律”实验中，下列说法正确的是 ( )
A. 将蜡烛移至a处时，移动光屏，可看见放大、正立的实像
B. 将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像
C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像
D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
实像和虚像
成像 实像 虚像
不同点 实际光线的交点 实际光线的反向延长线的交点
________立 ________立
________被光屏承接 ________被光屏承接
小孔成像、照相机成像、幻灯 机成像、投影仪成像 平面镜成像、放大镜成像、水中鱼
相同点 不管是实像还是虚像，都能用眼睛看到，都能用照相机拍成照片

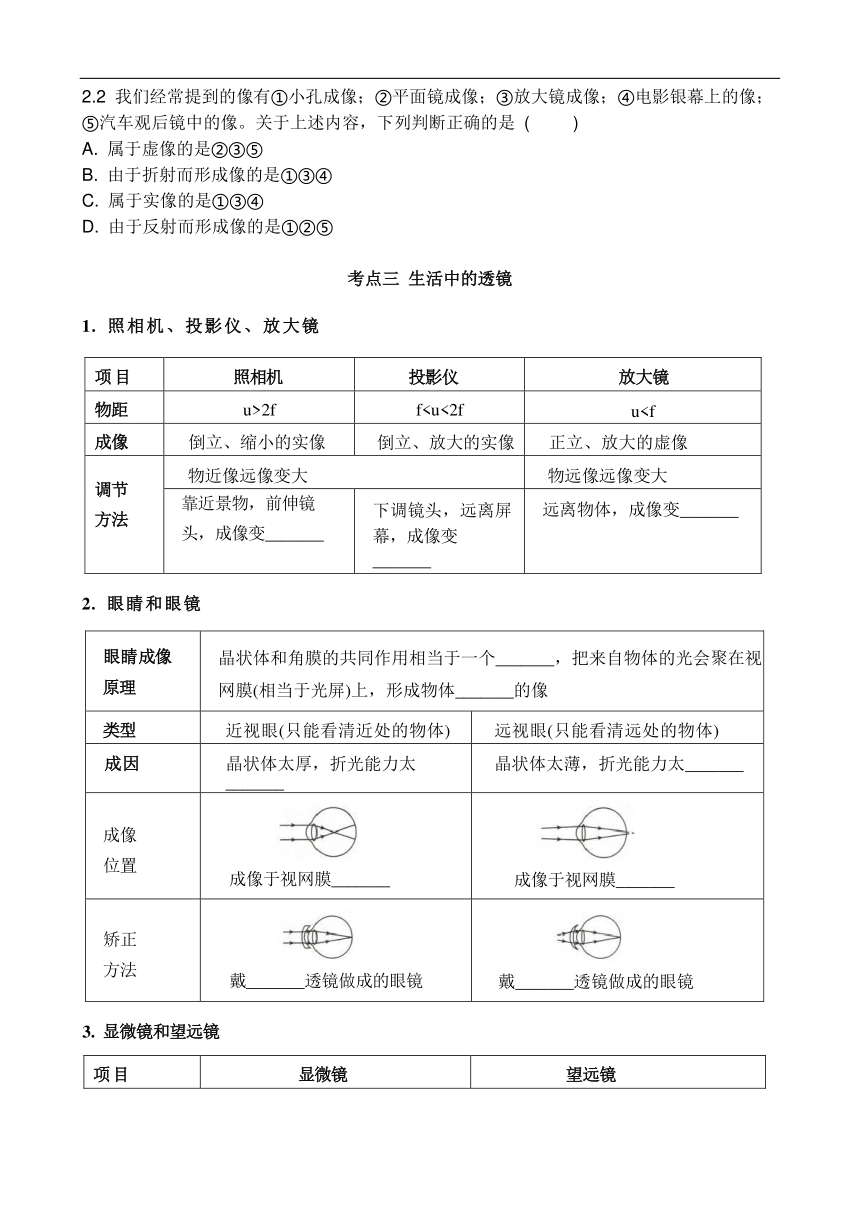

2.2 我们经常提到的像有①小孔成像；②平面镜成像；③放大镜成像；④电影银幕上的像；⑤汽车观后镜中的像。关于上述内容，下列判断正确的是 ( )
A. 属于虚像的是②③⑤
B. 由于折射而形成像的是①③④
C. 属于实像的是①③④
D. 由于反射而形成像的是①②⑤
考点三 生活中的透镜
1. 照相机、投影仪、放大镜
项目 照相机 投影仪 放大镜
物距 u>2f f成像 倒立、缩小的实像 倒立、放大的实像 正立、放大的虚像
调节 方法 物近像远像变大 物远像远像变大
靠近景物，前伸镜 头，成像变_______ 下调镜头，远离屏幕，成像变_______ 远离物体，成像变_______
2. 眼睛和眼镜
眼睛成像 原理 晶状体和角膜的共同作用相当于一个_______，把来自物体的光会聚在视网膜(相当于光屏)上，形成物体_______的像
类型 近视眼(只能看清近处的物体) 远视眼(只能看清远处的物体)
成因 晶状体太厚，折光能力太_______ 晶状体太薄，折光能力太_______
成像 位置 成像于视网膜_______ 成像于视网膜_______
矫正 方法 戴_______透镜做成的眼镜 戴_______透镜做成的眼镜
3. 显微镜和望远镜
项目 显微镜 望远镜

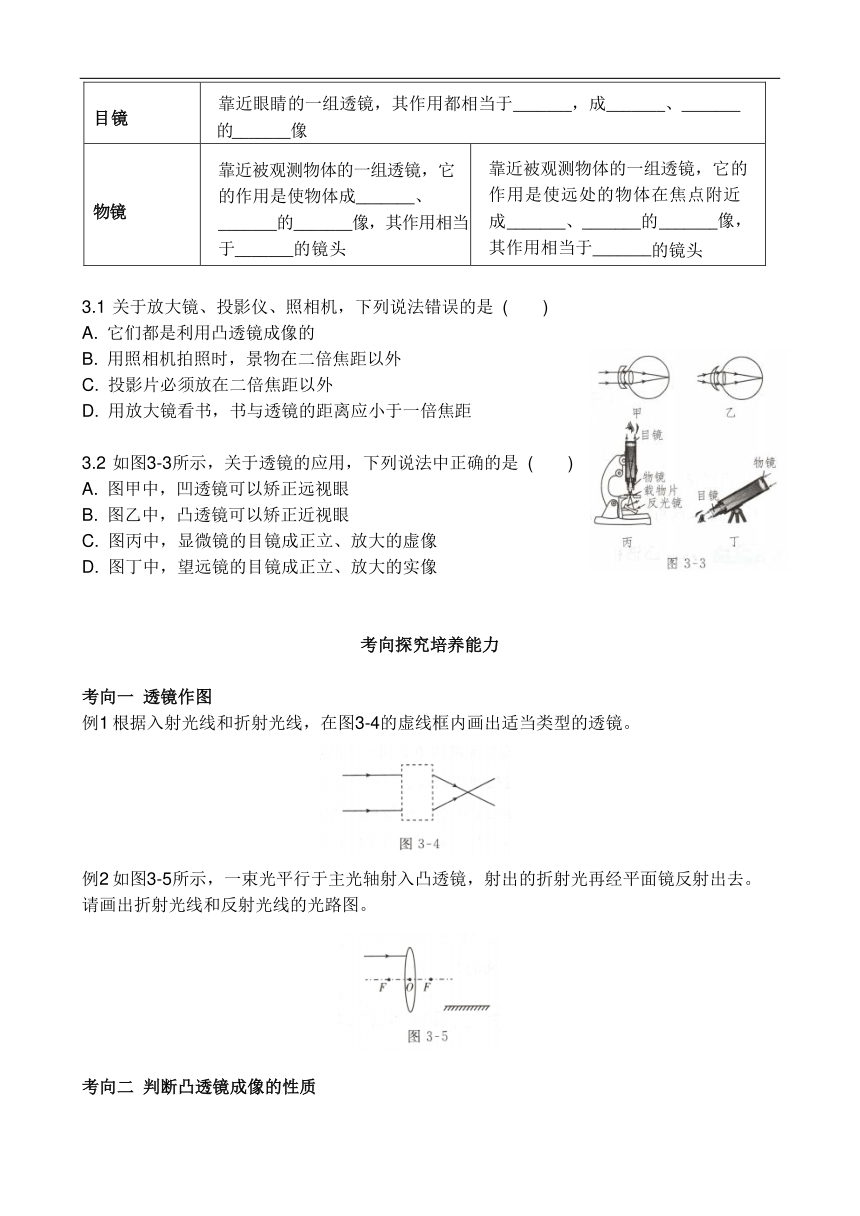

目镜 靠近眼睛的一组透镜，其作用都相当于_______，成_______、_______ 的_______像
物镜 靠近被观测物体的一组透镜，它的作用是使物体成_______、_______的_______像，其作用相当于_______的镜头 靠近被观测物体的一组透镜，它的作用是使远处的物体在焦点附近成_______、_______的_______像，其作用相当于_______的镜头
3.1 关于放大镜、投影仪、照相机，下列说法错误的是 ( )
A. 它们都是利用凸透镜成像的
B. 用照相机拍照时，景物在二倍焦距以外
C. 投影片必须放在二倍焦距以外
D. 用放大镜看书，书与透镜的距离应小于一倍焦距
3.2 如图3-3所示，关于透镜的应用，下列说法中正确的是 ( )
A. 图甲中，凹透镜可以矫正远视眼
B. 图乙中，凸透镜可以矫正近视眼
C. 图丙中，显微镜的目镜成正立、放大的虚像
D. 图丁中，望远镜的目镜成正立、放大的实像
考向探究培养能力
考向一 透镜作图
例1 根据入射光线和折射光线，在图3-4的虚线框内画出适当类型的透镜。
例2 如图3-5所示，一束光平行于主光轴射入凸透镜，射出的折射光再经平面镜反射出去。
请画出折射光线和反射光线的光路图。
考向二 判断凸透镜成像的性质
例3 在探究凸透镜成像规律的实验中，已知凸透镜的焦距为10cm。如图3-6所示，凸透镜固定在光具座的50cm刻度线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法正确的是 ( )
A. 将蜡烛移到10cm刻度线处，光屏上呈现倒立、放大的实像
B. 将蜡烛移到45cm刻度线处，光屏上呈现正立、放大的虚像
C. 将蜡烛移到35cm刻度线处，成像特点与照相机成像特点相同
D. 将蜡烛从10cm刻度线处移向40cm刻度线处的过程中，光屏上呈现的像会变大
例4 如图3-7所示为小赵同学探究凸透镜成像规律时的一种成像情况，下列光学器件成像
原理与它相同的是 ( )
A. 投影仪 B. 照相机
C. 电影放映机 D. 放大镜
考向三 判断凸透镜的焦距
例5 在探究凸透镜成像规律的实验中，移动光屏，使光屏距透镜20cm时，在光屏上正好得
到烛焰清晰放大的像。则 ( )
A. 蜡烛距透镜的距离大于20cm
B. 凸透镜的焦距大于10cm
C. 投影仪应用了该实验的成像规律
D. 照相机应用了该实验的成像规律
例6 某同学在做探究凸透镜成像规律的实验时，蜡烛和光屏的位置如图3-8所示，此时在光屏上得到了倒立、等大、清晰的实像(像未画出)，凸透镜的焦距是________cm；接下来把蜡烛移动到35cm刻度线处，则应将光屏向________(选填“左”或“右”)移动，光屏上才可以得到倒立、________、清晰的实像，
考向四 凸透镜成像的动态变化
例7 在探究凸透镜成像规律的实验中，光具座上各元件位置如图3-9所示，此时恰好在光屏上形成一个清晰的像(像未画出)，则下列说法正确的是 ( )
A. 若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大
B. 若保持凸透镜位置不变，将蜡烛放在45cm刻度线处，适当移动光屏，也能在光屏上得到
一个清晰的像
C. 若在蜡烛和凸透镜之间放一个近视眼镜片，则光屏应靠近凸透镜才能得到清晰的像
D. 图中此时的成像原理与显微镜物镜的成像原理相同
考向五 生活中的透镜
例8 2022年5月10日，在蔚蓝地球的映衬下，我国发射的天舟四号货运飞船成功对接空间站天和核心舱。如图3-10所示是对接过程中核心舱上摄像机拍摄的照片。下列说法正确的是 ( )
A. 核心舱摄像机的镜头相当于凸透镜
B. 光通过摄像机的镜头时都是沿直线传播的
C. 地球通过核心舱上摄像机的镜头成虚像
D. “天舟四号”靠近核心舱时，它通过核心舱摄像机成的像逐渐变小
例9 现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下
降。如图3-11所示，关于近视眼及其矫正的原理图正确的是 ( )
A.①③ B.②④ C.①④ D.②③
【练习参考答案】
考点一 厚 薄 薄 厚 会聚 发散
如图所示
考点二
1. 缩小 等大 放大 正立
2. 倒 正 能 不能
考点三
1.大 大 大
2.凸透镜 倒立、缩小 强 弱 前 后 凹 凸
3.放大镜 正立 放大 虚 倒立 放大 实
投影仪(或幻灯机) 倒立 缩小 实 照相机
基础配练
1.1 凸透 会聚 焦点 20
1.2 D
2.1 C
2.2 A
3.1 C
3.2 C
考向探究
例1 如图所示 例2 如图所示
例3 D
例4 B
例5 C
例6 10.0 右 放大
例7 D
例8 A
例9 B
