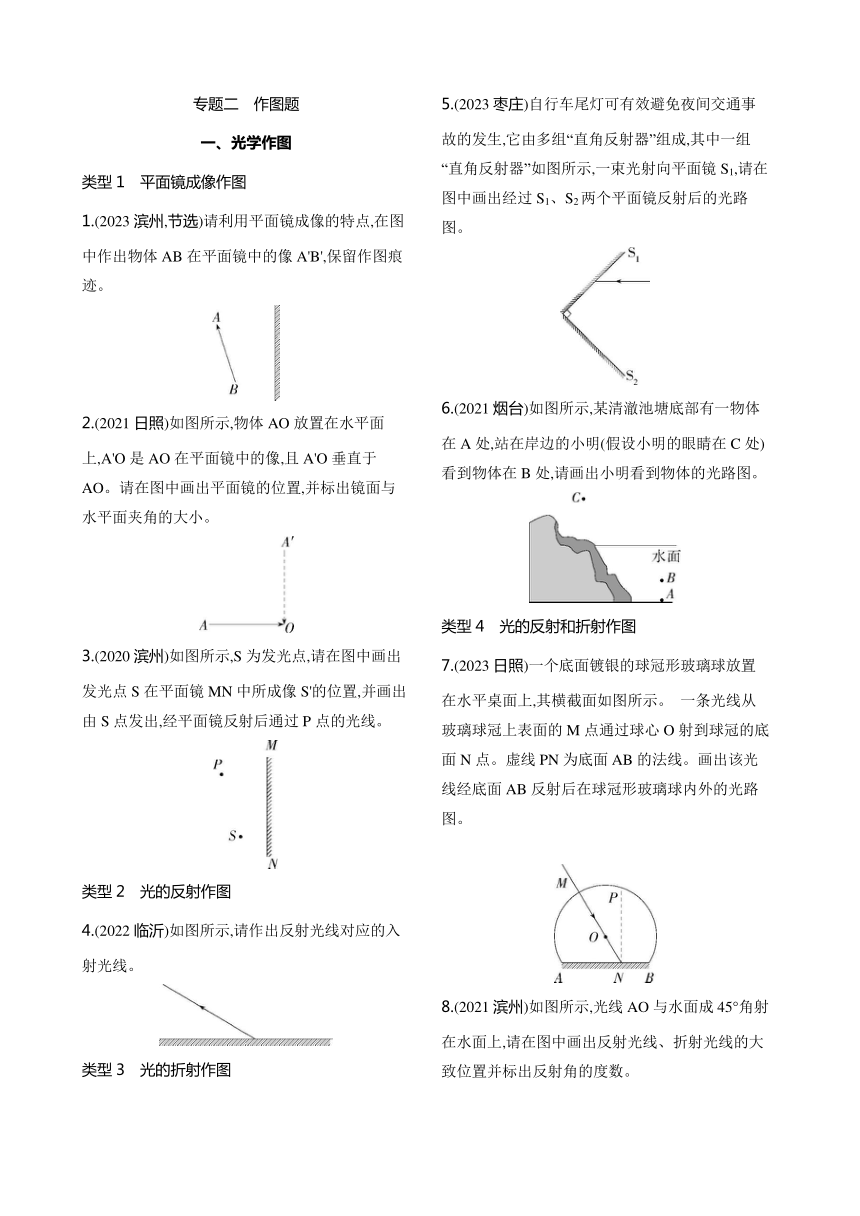

专题二　作图题
一、光学作图
类型1　平面镜成像作图
1.(2023滨州,节选)请利用平面镜成像的特点,在图中作出物体AB在平面镜中的像A'B',保留作图痕迹。
2.(2021日照)如图所示,物体AO放置在水平面上,A'O是AO在平面镜中的像,且A'O垂直于AO。请在图中画出平面镜的位置,并标出镜面与水平面夹角的大小。
3.(2020滨州)如图所示,S为发光点,请在图中画出发光点S在平面镜MN中所成像S'的位置,并画出由S点发出,经平面镜反射后通过P点的光线。
类型2　光的反射作图
4.(2022临沂)如图所示,请作出反射光线对应的入射光线。
类型3　光的折射作图
5.(2023枣庄)自行车尾灯可有效避免夜间交通事故的发生,它由多组“直角反射器”组成,其中一组“直角反射器”如图所示,一束光射向平面镜S1,请在图中画出经过S1、S2两个平面镜反射后的光路图。
6.(2021烟台)如图所示,某清澈池塘底部有一物体在A处,站在岸边的小明(假设小明的眼睛在C处)看到物体在B处,请画出小明看到物体的光路图。
类型4　光的反射和折射作图
7.(2023日照)一个底面镀银的球冠形玻璃球放置在水平桌面上,其横截面如图所示。 一条光线从玻璃球冠上表面的M点通过球心O射到球冠的底面N点。虚线PN为底面AB的法线。画出该光线经底面AB反射后在球冠形玻璃球内外的光路图。

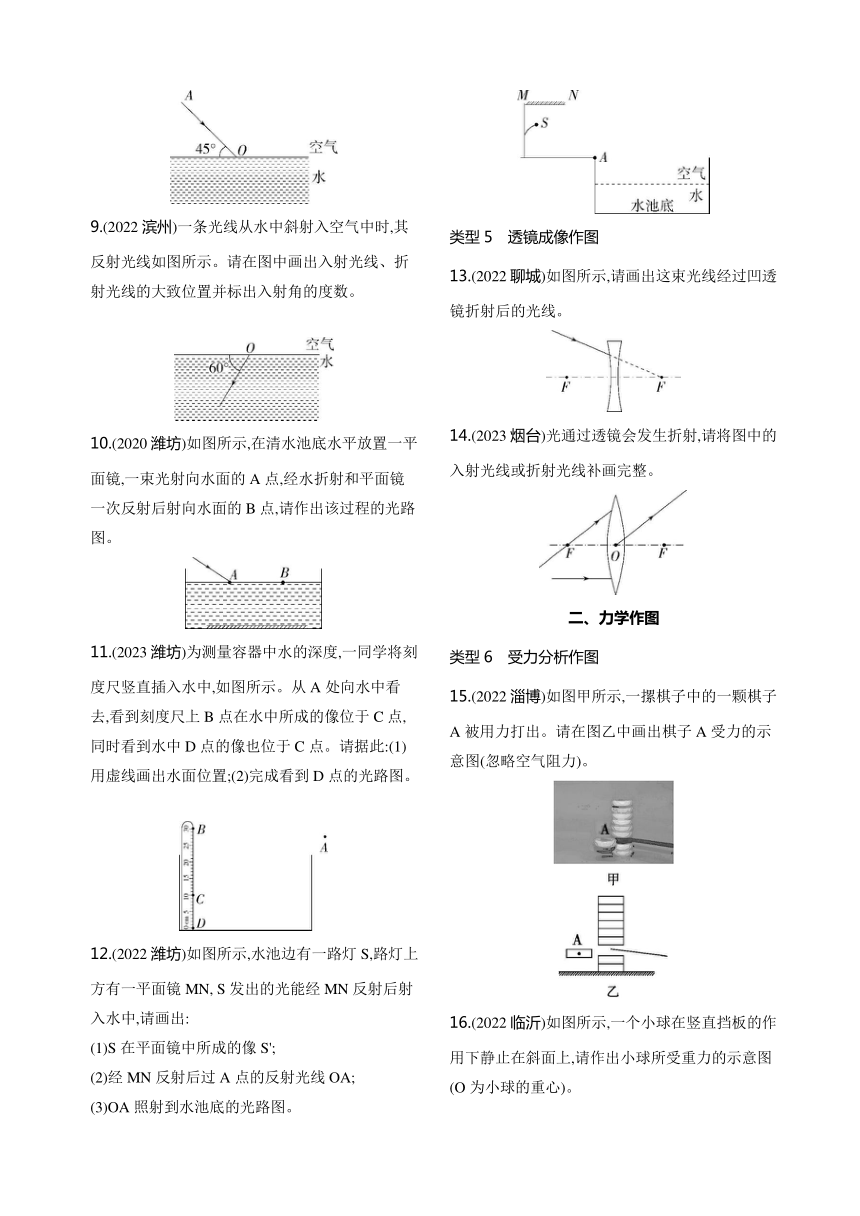

8.(2021滨州)如图所示,光线AO与水面成45°角射在水面上,请在图中画出反射光线、折射光线的大致位置并标出反射角的度数。
9.(2022滨州)一条光线从水中斜射入空气中时,其反射光线如图所示。请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。
10.(2020潍坊)如图所示,在清水池底水平放置一平面镜,一束光射向水面的A点,经水折射和平面镜一次反射后射向水面的B点,请作出该过程的光路图。
11.(2023潍坊)为测量容器中水的深度,一同学将刻度尺竖直插入水中,如图所示。从A处向水中看去,看到刻度尺上B点在水中所成的像位于C点,同时看到水中D点的像也位于C点。请据此:(1)用虚线画出水面位置;(2)完成看到D点的光路图。
12.(2022潍坊)如图所示,水池边有一路灯S,路灯上方有一平面镜MN, S发出的光能经MN反射后射入水中,请画出:
(1)S在平面镜中所成的像S';
(2)经MN反射后过A点的反射光线OA;
(3)OA照射到水池底的光路图。
类型5　透镜成像作图
13.(2022聊城)如图所示,请画出这束光线经过凹透镜折射后的光线。
14.(2023烟台)光通过透镜会发生折射,请将图中的入射光线或折射光线补画完整。
二、力学作图
类型6　受力分析作图
15.(2022淄博)如图甲所示,一摞棋子中的一颗棋子A被用力打出。请在图乙中画出棋子A受力的示意图(忽略空气阻力)。
16.(2022临沂)如图所示,一个小球在竖直挡板的作用下静止在斜面上,请作出小球所受重力的示意图(O为小球的重心)。
17.(2023滨州,节选)如图所示,笔筒静止在水平桌面上,请画出笔筒受力的示意图。
18.(2023甘肃)如图甲所示,小阳乘坐机场水平电梯时,放在电梯上的手提箱与水平电梯以相同速度匀速直线前进,乙图是手提箱在水平电梯上的简化图,请在乙图中画出手提箱此时受力的示意图。
19.(2022聊城)如图所示,一辆玩具小车沿斜面向上运动,请画出小车所受重力的示意图。
20.(2022威海)用轻绳悬挂的铁球自由摆动,请画出摆动到如图所示位置时,铁球的受力示意图。(忽略空气阻力)
21.(2023济宁,节选)将一个正在发声的音叉移近悬挂的泡沫塑料小球,当两者接触时,可观察到小球被弹开的现象,如图所示。请画出此时小球的受力示意图。
类型7　杠杆作图
22.(2022东营)如图所示是工人用撬棒撬起石块的情景,O是支点,请画出动力F的力臂l。
23.(2023四川南充)如图甲是小菁自行车的手闸,其中ABO可视为一种杠杆,简化示意图如图乙,O为支点,F2为阻力,请在图乙中画出作用在A点的最小动力F1的示意图及其力臂L1。
三、电磁作图
类型8　设计电路作图
24.(2022济宁)卫生间一般都要安装照明灯和换气扇(符号为)。使用时,有时需要各自独立工作,有时需要同时工作,请在图中的虚线框内画出符合上述要求的电路图。
25.(2021青岛)小明要制作一个电热坐垫作为生日礼物送给妈妈。现有器材:两个开关S1、S2,两段完全相同的电热丝R1、R2,用表示。要求:S1为总开关,通过S2的通断实现高温挡和低温挡的转换。
(1)如图是小明设计的部分电路,请你帮他完成其余部分的电路设计,并在方框内将电路图补充完整。
(2)按照你的设计,当S1、S2都闭合时,电热坐垫处于　 　挡。
类型9　家庭电路作图
26.(2022福建)用笔画线表示导线,将图中的开关、插座分别接入家庭电路中。
类型10　磁学作图
27.(2022潍坊)如图所示,条形磁铁静止在水平桌面上,通电螺线管左端为N极,靠近条形磁铁放置。请根据图中所示情况:
(1)将电源“+”“-”极填入括号中;
(2)在已画出的磁感线上用箭头标出其方向;
(3)画出条形磁铁所受摩擦力的示意图。
28.(2023潍坊)图甲是一种太阳能“摆叶花”,图乙是其摆动原理图。整个摆件部分是硬质整体,由OA和OBC组成,O为摆动支点。OBC下端固定着磁铁,太阳能电池向线圈提供如图所示电流时,磁铁被推向左上方运动,使摆件顺时针小幅摆动后,立即断电,摆件会自动逆时针摆回来,如此往复。请根据图中所示情况:
(1)画出磁铁所受重力的示意图及其力臂;
(2)将磁铁下端的磁极名称填入括号中。
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.(1)如图所示　(2)高温
或
26.
27.
28.
