第十九章 生活用电
一、单选题
1．安全用电关乎人民的生命和财产安全。关于图中安全用电的图片，说法不正确的是（　　）

A．图甲：空气开关既有保险丝的功能，又方便操作，发现跳闸后直接再推上即可
B．图乙：漏电保护开关能够自动检测比较火线电流和零线电流的大小，发现漏电情况能及时切断电路
C．图丙：使用大功率的电暖气时要注意检查连接电暖气的导线的温度
D．图丁：电动车充电起火大多数是因为短路造成的
2．小冰家的电能表上标有“220V 10A”的字样，家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个20W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”了。发生这种现象的原因可能是（　　）
A．日光灯断路 B．台灯插头处短路
C．电冰箱断路 D．用电器的总功率过大
3．下列电路中，闭合所有开关后，保险丝在电流大于时会熔断，保险丝不会熔断的是（　　）
节能灯 洗衣机 热水器 空调
A． B．
C． D．
4．如图所示，A图中人甲站在干燥的木桌上，一只手接触到火线；B图中人乙站在干燥木桌上，一只手接触到火线，此时另有人丙站在地面上用手去拉乙，则关于甲、乙、丙三个是否触电，说法正确的是
A．甲、乙、丙三个都发生了触电事故 B．甲发生了触电事故
C．乙、丙二人只有乙发生了触电事故 D．乙、丙二人都发生了触电事故
5．关于家庭电路和生活用电，下列做法符合安全用电常识的是（　　）
A．用湿手拔插头
B．用铜丝、铁丝代替保险丝
C．随意靠近高压带电体
D．有金属外壳的家用电器，金属外壳必须接地
6．电给我们的生活带来了极大便利，但错误用电也会带来很大危害，下列关于家庭安全用电的说法正确的是（　　）
A．家用电器失火时，应先断电后灭火
B．人体触电时，空气开关立即断开电路可保护人体安全
C．空气开关“跳闸”的原因，一定是发生了短路
D．使用试电笔辨别零线和火线时，手不能接触笔尾金属体
7．下列关于安全用电说法正确的是（　　）
A．可以用湿抹布擦拭正在工作的电视
B．发现有人触电时，应立即切断电源，再进行急救
C．如果三孔插座不够用，可以将三脚插头的地线插脚“掰弯”插入两孔插座中使用
D．手机充电器在不使用时也可以长时间插在插座上

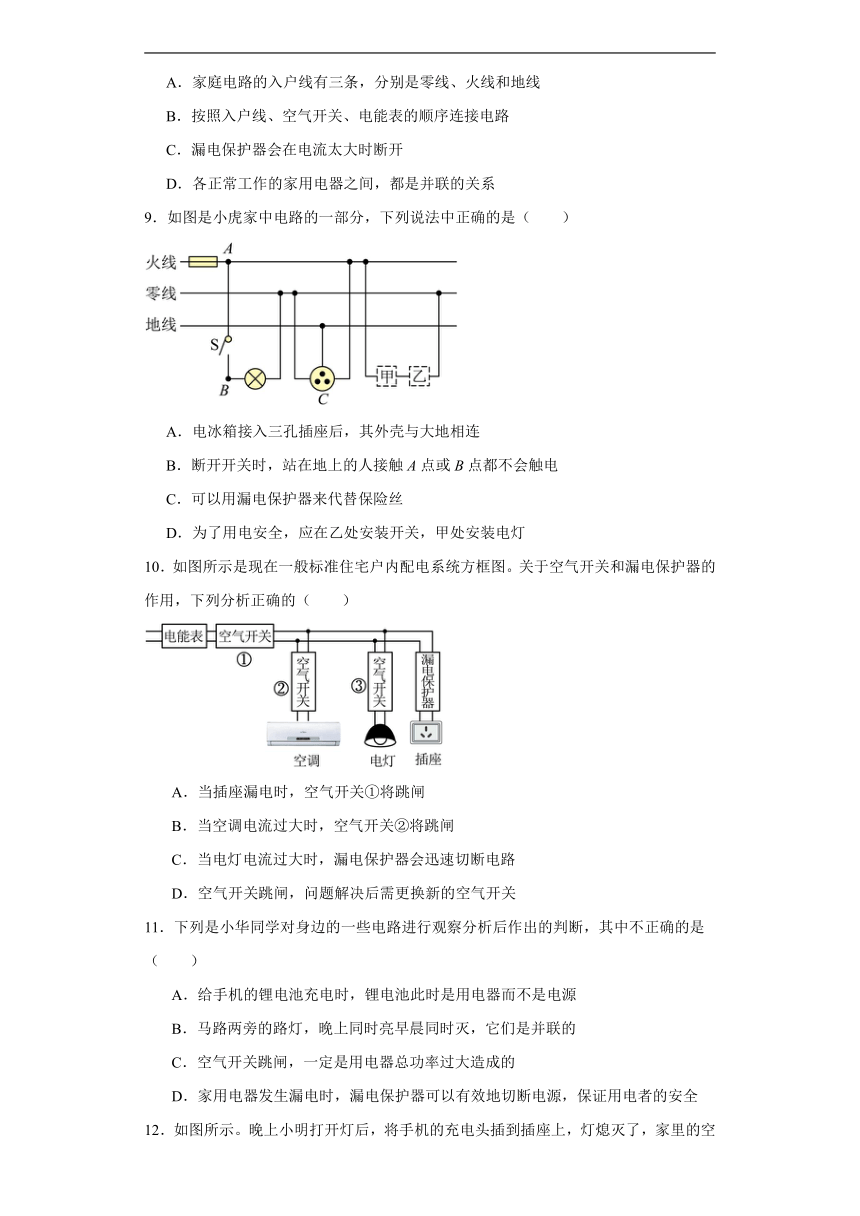

8．关于我们的家庭电路的理解，下列说法正确的是（ ）
A．家庭电路的入户线有三条，分别是零线、火线和地线
B．按照入户线、空气开关、电能表的顺序连接电路
C．漏电保护器会在电流太大时断开
D．各正常工作的家用电器之间，都是并联的关系
9．如图是小虎家中电路的一部分，下列说法中正确的是（　　）
A．电冰箱接入三孔插座后，其外壳与大地相连
B．断开开关时，站在地上的人接触A点或B点都不会触电
C．可以用漏电保护器来代替保险丝
D．为了用电安全，应在乙处安装开关，甲处安装电灯
10．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的（　　）
A．当插座漏电时，空气开关①将跳闸
B．当空调电流过大时，空气开关②将跳闸
C．当电灯电流过大时，漏电保护器会迅速切断电路
D．空气开关跳闸，问题解决后需更换新的空气开关
11．下列是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（　　）
A．给手机的锂电池充电时，锂电池此时是用电器而不是电源
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是并联的
C．空气开关跳闸，一定是用电器总功率过大造成的
D．家用电器发生漏电时，漏电保护器可以有效地切断电源，保证用电者的安全
12．如图所示。晚上小明打开灯后，将手机的充电头插到插座上，灯熄灭了，家里的空气开关跳闸了。他直接将空气开关闭合后立即又跳闸了，他拔下手机充电头，空气开关就能正常闭合了。下列关于电路判断和分析正确的是（　　）

A．空气开关跳闸的原因是插座中的零、火线接触了
B．为保证安全，二孔插座的左侧要接在火线上
C．空气开关跳闸的原因是充电头处短路了
D．在正常情况下，地线可以替代零线使用
13．如图所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，其原因可能是（　　）

A．电风扇断路 B．灯泡的灯丝断路
C．开关断路 D．电风扇的插头短路
14．如图所示的家庭电路中，下列说法正确的是（　　）
A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
B．若火线上的保险丝熔断了，可以用铁丝代替
C．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常
D．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
15．以下关于人体触电的认识正确的是( )
A．只要有电流通过人体就会发生触电事故
B．只有高压电路才会发生触电事故，低压电路不会触电的
C．发现有人触电，应迅速把他拉开，使他脱离电源
D．高压电不但接触会触电，就是靠近它也会发生触是事故
二、填空题
16．家庭电路中用试电笔来检测火线和零线，正确使用试电笔的方法如甲所示。在如图乙所示的电路中，闭合开关后，灯不亮，用试电笔分别接触A、B、C点，氖管均发光，接触D点氖管不发光，则电路故障可能是 （选填“开关处接触不良”、“灯泡断路”或“CD间断路”）。

17．漏电保护器
漏电保护器的作用：一般在标准住宅内，连接各户的总开关均装有漏电保护器。如果站在地上的人不小心接触到火线时，总开关上的“漏电保护器”就会迅速 电路，对人身起到 作用。
漏电保护器的原理：如图所示，正常情况下，通过火线和零线的电流 等，当有人站在地上接触图中C处时会触电，此时通过A处的电流等于通向大地的电流和通过零线的电流之和，即通过火线和零线的电流 等，漏电保护器在这种情况下就会迅速切断电路，起到保护作用。
18．家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是 联；如图所示，是某同学家中电灯的接线示意图，闭合开关S，灯泡L正常发光，正确使用测电笔接触A点，测电笔氖管 （选填“发光”或“不发光”）；炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 。

19．大量事实表明，不高于 36V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 （选填“变大”或“变小”）是因为此时人的电阻明显 （选填“变大”或“变小”）
20．如图所示情景中，不会发生触电事故的是图 ，发生触电事故时漏电保护器不会跳闸的是图 （以上两空填“甲”“乙”“丙”或“丁”），发生触电事故时电路中的空气开关 （填“会”或“不会”）跳闸。
三、作图题
21．如图甲所示是一个带有开关的插座。开关闭合时，插孔提供工作电压；开关断开时，插孔不能提供工作电压。请在图乙中画出开关和插孔的连接方式，并将其正确接入家庭电路中。

22．图甲所示为一款新国标插线板的实物图，请用笔画线代替导线把插座接入家庭电路。要求：开关同时控制两个插座，插座接线要左零右火。
四、实验题
23．小明同学为了探究家庭电路中电流过大的原因，做了如下实验。他用若干“12V，6W”的灯泡作为用电器，电源的正极代替火线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表（如图所示）。
（1）小明实验时用12V电池代替家庭照明电路的好处是12V小于36V，是对人体安全的电压，它比用照明电路的电源更安全；
（2）小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为 A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成0，该实验可以 验证电路中电流过大的原因是 ；
（3）小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上 ，该实验可以验证电路中电流过大的原因是 。

24．同学们学习了安全用电的知识后，想通过实验来认识电路中的短路会造成怎样的危害。
【设计实验】
目的：认识短路的危害器材：低压电源（直流6伏）、开关、额定电流为1安的保险丝、额定电压为6伏的灯泡、导线、电流表（演示电流表，0~5安挡）
（1）【进行实验】
如图，C、D间接上一段保险丝，A、B间接入电流表，其他部分按图所示连接好电路。
当开关闭合时，灯泡 （填“发光”或“不发光”），电流表 （填“有”或“无”）示数。
断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 。
A．电流表读数稳定不变，灯泡不亮
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
（2）【分析论证】B、D间接入铜丝时，灯泡被短路。根据欧姆定律，闭合开关的瞬间，线路中的电流 ，通过保险丝和导线的电流 （填“超过”“等于”或“小于”）额定电流，保险丝因发热而熔断，而铜丝却不易熔断，从而使用电器损坏或烧毁导线，严重的会引起火灾。

参考答案：
1．A
A．家庭中的空气开关突然跳闸，是由于短路或总功率过大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故A错误，符合题意；
B．家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路，故B正确，不符合题意；
C．使用大功率的电暖气时，电路中的电流较大，在相同时间内导线产生的热量较大，要注意检查连接电暖气的导线的温度，故C正确，不符合题意；
D．当电源电压U一定时，如果发生短路，电路的总电阻很小，电流就会很大，电线过热容易引起火灾事故，故D正确，不符合题意。
2．B
由电能表上的参数可得，电路中允许的最大功率为
P=UI=220V×10A=2200W
而家中使用的用电器的总功率为
P总=100W+2×40W+20W=200W
远小于电能表的最大功率；故空气开关跳闸不是因为功率过大，而是由于短路引起，所以故障是台灯插头处短路。故B符合题意，ACD不符合题意。
3．D
保险丝在电流大于20A时会熔断，所在电路允许的最大功率
P=UI=220V×20A=4400W
A．空调和热水器同时工作，电路中的总功率为
P1=3000W+2400W=5400W>4400W
保险丝熔断，故A不符合题意；
B．220个节能灯同时工作，电路中的总功率为
P2=24W×220=5280W>4400W
保险丝会熔断；故B不符合题意；
C．图中空调被短路，整个电路短路，保险丝会熔断；故C不符合题意；
D．图中下方的节能灯被短路，只有一个节能灯与空调并联同时工作，电路中的总功率为
P3=3000W+24W=3024W<4400W
保险丝不会熔断；故D符合题意。
4．D
由 A 图知道，由于人踩在干燥的木凳上，且只有一只手接触火线，所以不能构成电流的路径，即不会发生触电；由B图知道，乙接触火线，乙丙相连，丙踩在地上，即相当于乙丙串联，故会造成乙丙中有电流通过，即乙丙都会触电，故选D．
5．D
A．湿手容易导电，用湿手直接拔插头容易导致触电事故，故A不符合题意；
B．制作保险丝的材料要求电阻率较大、熔点较低，当电流过大时，温度达到材料熔点时能及时熔断，所以不能用阻值小且熔点较高的铜丝和铁丝代替保险丝，故B不符合题意；
C．根据安全用电规则，为避免触电事故，不接触低压带电体、不靠近高压带电体，故C不符合题意；
D．有金属外壳的家用电器都需要给金属外壳接地线，以避免因漏电导致触电事故，故D符合题意。
6．A
A．用电器着火时，要先切断电源，再救火，若先灭火易引发触电，故A正确；
B．当有人触电时，会有一部分电流经火线、人体流入大地，此时火线和零线中的电流大小不同，漏电保护器能检测出“漏电了”，从而迅速切断电路，起到保护作用，故B错误；
C．家庭电路中的空气开关跳闸原因，可能是发生了短路，也可能是用电器的总功率过大，故C错误；
D．在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故D错误。
7．B
A．生活用水是导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故A错误；
B．人体是导体，发现有人触电后，若用手去拉，也会导致自己触电；应该首先切断电源，然后再进行其他的救护措施，故B正确；
C．有三线插脚的用电器不可以插入二孔插座使用，否则用电器外壳带电，危及人身安全，故C错误；
D．手机充电器不使用时应及时拔下，不能长时间插在插座上，否则浪费电且易发生危险，故D错误。
8．D
A．家庭电路的入户线有两条，分别是零线和火线，故A错误；
B．输电线进户后首先接到电能表上，然后接空气开关，故B错误；
C．家庭电路中空气开关会在电流太大时断开，漏电保护器只有在电路发生漏电或有人触电时才会切断电源，故C错误；
D．各正常工作的家用电器独立工作，互不影响，它们是并联的，故D正确。
9．A
．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A正确；
B．断开开关时，站在地上的人接触A点时，接触了火线，会触电，故B错误；
C．保险丝是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所以漏电保护器和保险丝作用不相同，在电路中要同时安装，故C错误；
D．若在图中甲、乙两处分别装上电灯或开关，开关与火线连接，故甲处应装开关，乙处应装电灯，故D错误。
10．B
A．当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故A错误；
B．当空调电流过大时，空调电路的电流超过一定值后，空气开关②就会跳闸，故B正确；
C．当电灯电流过大时，与灯泡串联的空气开关③会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；
D．空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
11．C
A．消耗电能的装置叫用电器。给手机的锂电池充电时，消耗电能，获得了化学能，将电能转化为化学能，即此时充电的电池是用电器，而不是电源，故A正确，不符合题意；
B．马路两旁的路灯，它们既可以单独工作，又互不影响，因此它们的连接方式为并联，故B正确，不符合题意；
C．家庭电路中的空气开关跳闸，原因有两个：短路或总功率过大，故C错误，符合题意；
D．家用电器发生漏电时，通过火线和零线上的电流不相等，漏电保护器可以有效地切断电源，保证用电者的安全，故D正确，不符合题意。
12．C
AC．空气开关跳闸的原因有两个，一是电路中电流过大，二是电路发生短路，由于手机充电器的电流不大，所以电路中发生短路，由于拔下手机充电头，空气开关就能正常闭合了，说明是充电头发生短路，故A错误，C正确；
B．为保证安全，二孔插座的左侧要接在零线上，故B错误；
D．在正常情况下，地线是防止带有金属外壳的用电器发生漏电的，所以不可以替代零线使用，故D错误。
13．D
闭合开关时灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，这说明电路中的电流过大；由于电风扇的功率不大，所以造成电流过大的原因不是总功率过大，故原因是电路出现了短路现象；开始时电路正常工作，将电风扇的插头插入插座中时电流过大，所以故障是电风扇的插头短路；电风扇断路、灯泡断路都不会引起电路中电流过大，故D正确。
14．D
A．用试电笔时，手必须接触笔尾的金属体，故A错误；
B．保险丝用电阻率大、熔点低的材料制成，用铁丝等代替无法达到保护电路的作用，故B错误；
C．用灯泡L0取代保险丝接入电路，只闭合开关S1，L0与L1是串联，若L0正常发光而L1不亮，说明L0接通且电压为220V，说明L1短路，故C错误；
D．由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯的插头处有短路，故D正确。
15．D
触电是指有电流通过人体，且电流超过人的承受能力时，对人造成伤害的现象．有电流通过人体，若电流非常小时，就不会发生触电事故，如干电池的电流、测电笔使用时的电流等，故A错误；触电包括高压触电和低压触电，当人接触大于36V电压时，都能发生触电事故，故B错误；由于人是导体，所以当有人触电时，为防止自己触电，不可以直接去拉，应先关闭电源或用干木棍将电线挑开，故C错误；由安全用电原则知道，不接触低压带电体、不靠近高压带电体，因为就是靠近它也会发生触电事故，故D正确，故选D．
16．CD间断路
在如图乙所示的电路中，闭合开关后，灯不亮，用试电笔分别接触A、B、C点，氖管均发光，说明A、B、C点均与火线接通，接触D点氖管不发光，说明CD间断路，无法与火线接通。
17． 切断 保护 相 不相
[1][2]我们知道人体是一种导体，也能导电，当人体接触火线时，此时火线、人体、大地构成回路，有电流通过，火线上的电流流向大地，而漏电保护器就是在这一情况的发生时，切断电源， 避免人体长时间通过电路，对人身起到保护作用。
[3][4]正常情况下，通过火线和零线的电流相等，当有人站在地上接触图中C处时会触电，此时火线、人体、大地构成回路，有电流通过，火线上的电流流向大地，此时通过A处的电流等于通向大地的电流和通过零线的电流之和，即通过火线和零线的电流不相等，漏电保护器会迅速切断电路，对人体起到保护作用。
18． 并 不发光 总功率过大
[1]电器之间既可以单独工作又互不影响，因此家庭电路中它们之间的连接方式是并联。
[2]闭合开关S，灯泡L正常发光，正确使用测电笔接触A点，A点与零线相连，测电笔氖管不发光。
[3]炎炎夏日，同时使用过多的大功率用电器会造成用电器的总功率过大，电路中的总电流过大，往往会引起空气开关“跳闸”。
19． 变大 变小
[1][2]出汗或其他因素导致双手潮湿时，人的电阻明显减小，人若接触较高的电压，根据欧姆定律可知，通过人体的电流就会很大，人就会有危险。
20． 乙 甲 不会
[1][2]人体触电，原因是有电流流过。人体为导体，一边与零线相接或与大地相接，图甲中有电流流过人体；图乙中没有电流流过人体；图丙中有电流流过人体；图丁中有电流流过人体；而图甲中，火线与零线的电流相同，漏电保护器不会跳闸。
[3]发生触电事故时，通过人体的电流不会过大，电路中的空气开关不会断开。
21．
照明电路的开关必须接在火线上，两孔插座的接法是左孔接零线，右孔接火线，开关与插座串联，如图所示：

22．
首先辨别上面三根线分别为火线、零线、地线；开关同时控制两个插座，开关应接在干路上，且开关要与火线相连，两个插座应并联接入电路；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。两孔插座的接法：左孔接零线，右孔接火线；如图所示：
23． 1 用电器总功率过大 熔断 发生短路
（2）[1]当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为
[2]当再接入一只灯泡时，电路中的电流变为
根据题目条件可知，此时保险丝熔断，说明电流过大，原因是用电器总功率过大。
（3）[3][4]只让一个小灯泡工作，在C、D两点间接入一段导线，则会发生短路现象，保险丝会熔断，该实验可以验证电路中电流过大的原因是发生短路。
24． 发光 有 A 很大 超过
（1）b.[1][2]当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数。
c.[3]断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光。故符合题意，BCD不符合题意。
故选A。
（2）[4][5]当B、D间接入铜丝时，灯泡被短路。根据欧姆定律可知，闭合开关的瞬间，线路中的电流很大，超过了保险丝的额定电流，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应。
