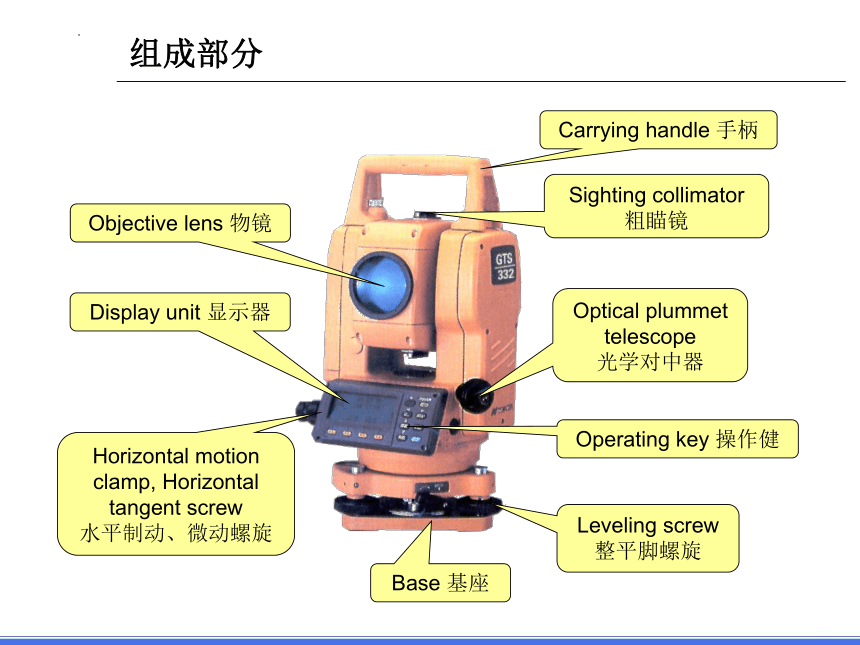

组成部分
Carrying handle 手柄
Sighting collimator
粗瞄镜
Optical plummet telescope
光学对中器
Operating key 操作健
Leveling screw
整平脚螺旋
Objective lens 物镜
Display unit 显示器
Base 基座
Horizontal motion clamp, Horizontal tangent screw
水平制动、微动螺旋
Battery 电池
Vertical motion clamp, Vertical tangent screw
竖直制动、微动螺旋

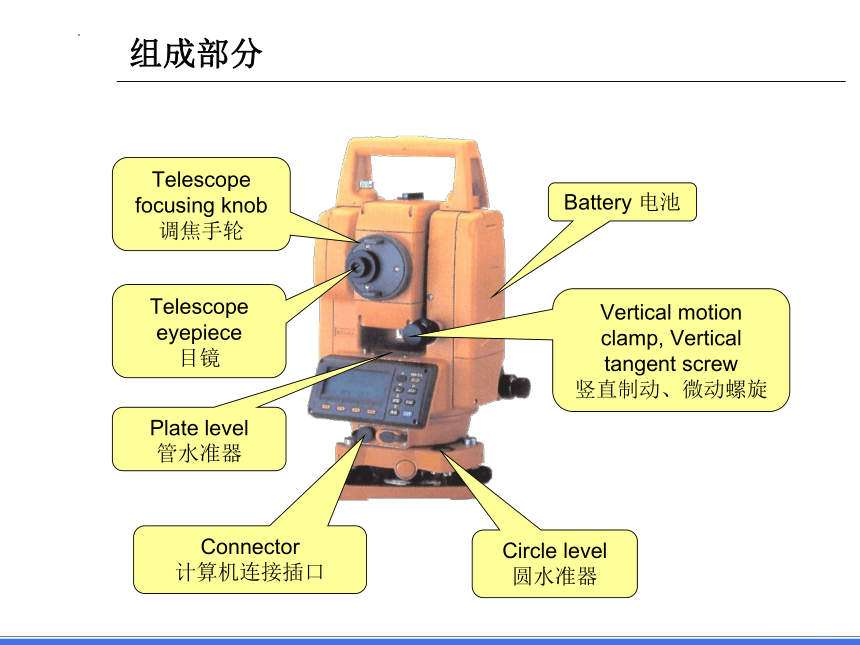

Connector
计算机连接插口
Telescope focusing knob
调焦手轮
Telescope eyepiece
目镜
Plate level
管水准器
Circle level
圆水准器
组成部分
棱镜
Single prism system
单棱镜组
Mini prism
微型棱镜
Triple prism system
三棱镜组

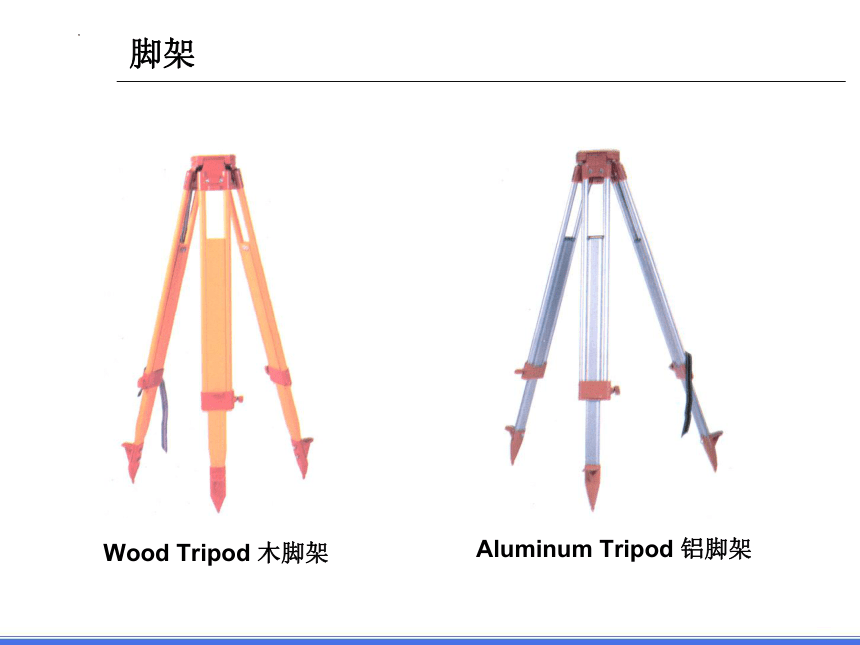

Wood Tripod 木脚架
Aluminum Tripod 铝脚架
脚架

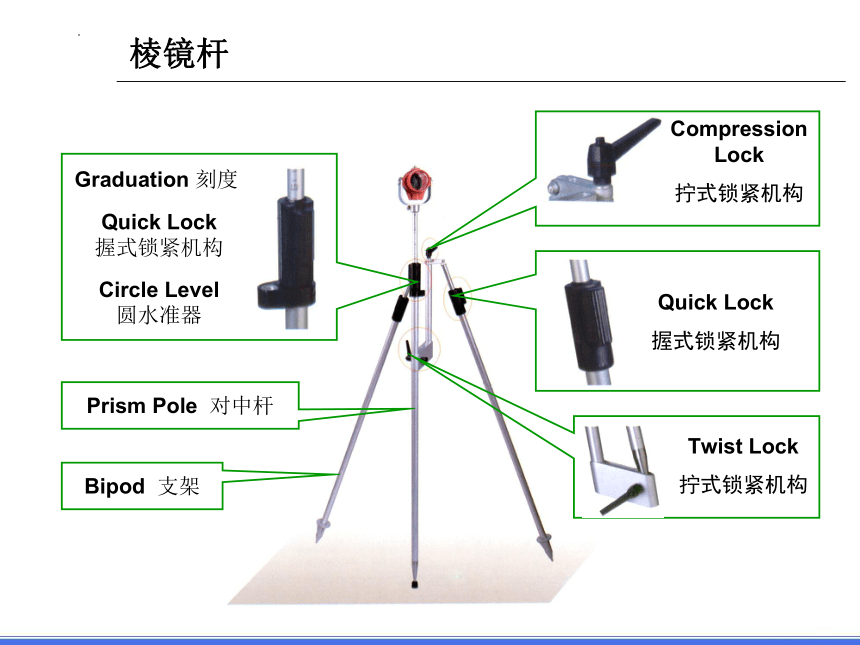

Compression Lock
拧式锁紧机构
Quick Lock
握式锁紧机构
Twist Lock
拧式锁紧机构
Graduation 刻度
Quick Lock
握式锁紧机构
Circle Level
圆水准器
Prism Pole 对中杆
Bipod 支架
棱镜杆

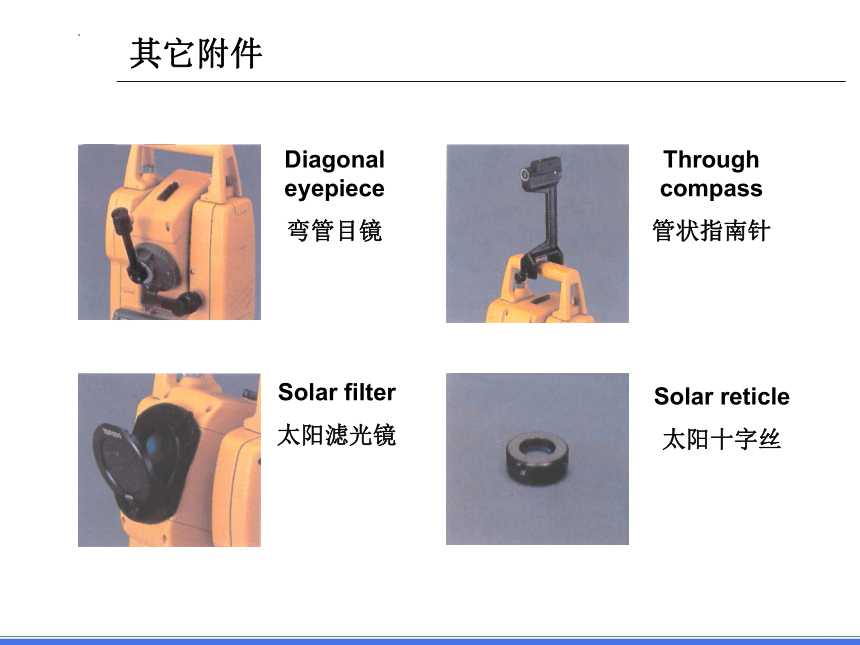

Diagonal eyepiece
弯管目镜
Through compass
管状指南针
Solar filter
太阳滤光镜
Solar reticle
太阳十字丝
其它附件

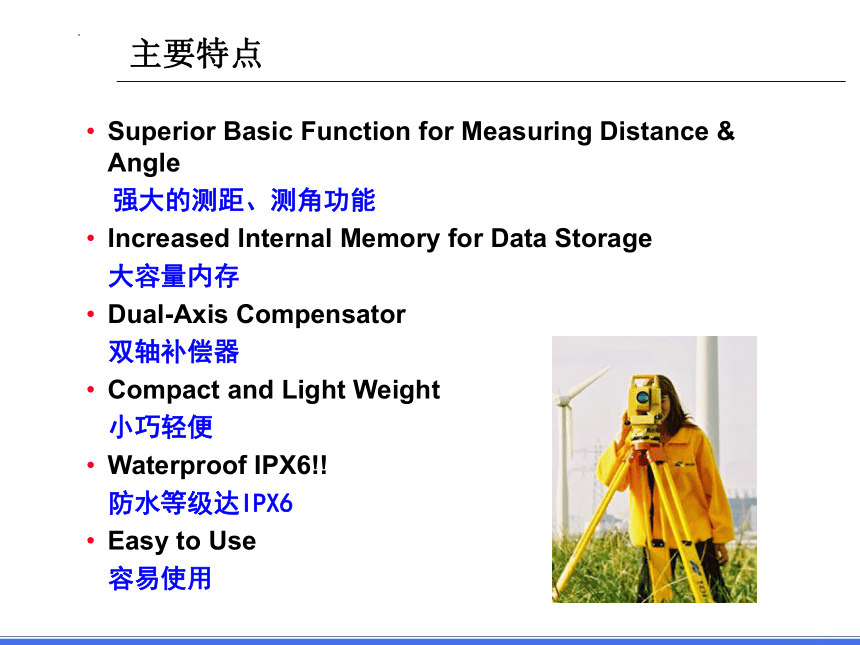

Superior Basic Function for Measuring Distance & Angle
强大的测距、测角功能
Increased Internal Memory for Data Storage
大容量内存
Dual-Axis Compensator
双轴补偿器
Compact and Light Weight
小巧轻便
Waterproof IPX6!!
防水等级达IPX6
Easy to Use
容易使用
主要特点

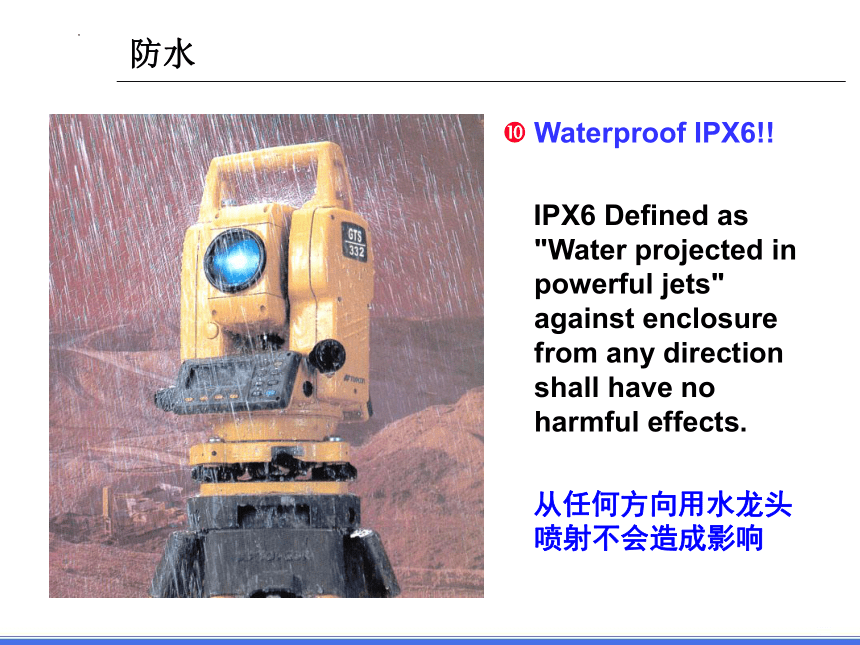

Waterproof IPX6!!
IPX6 Defined as "Water projected in powerful jets" against enclosure from any direction shall have no harmful effects.
从任何方向用水龙头喷射不会造成影响
防水

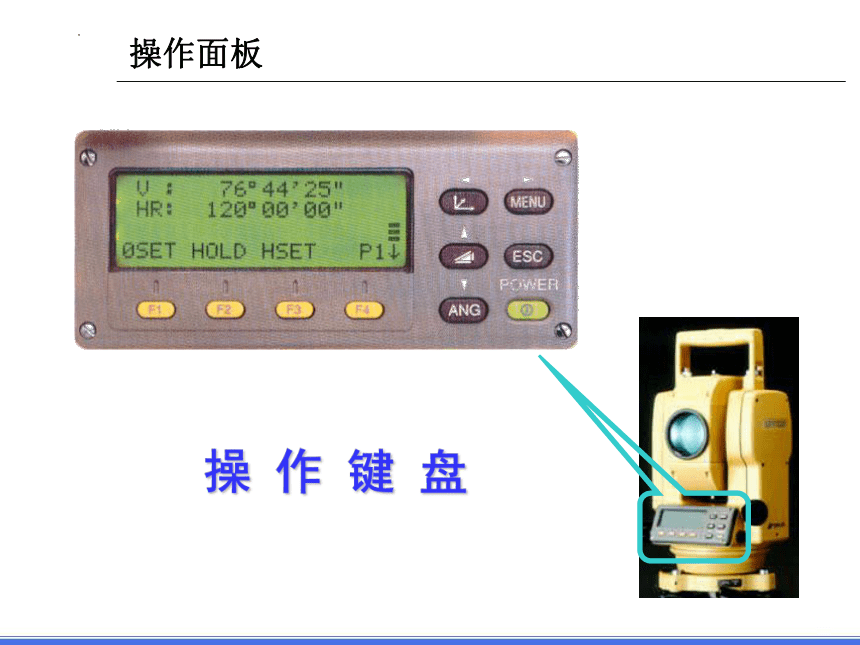

操 作 键 盘
操作面板

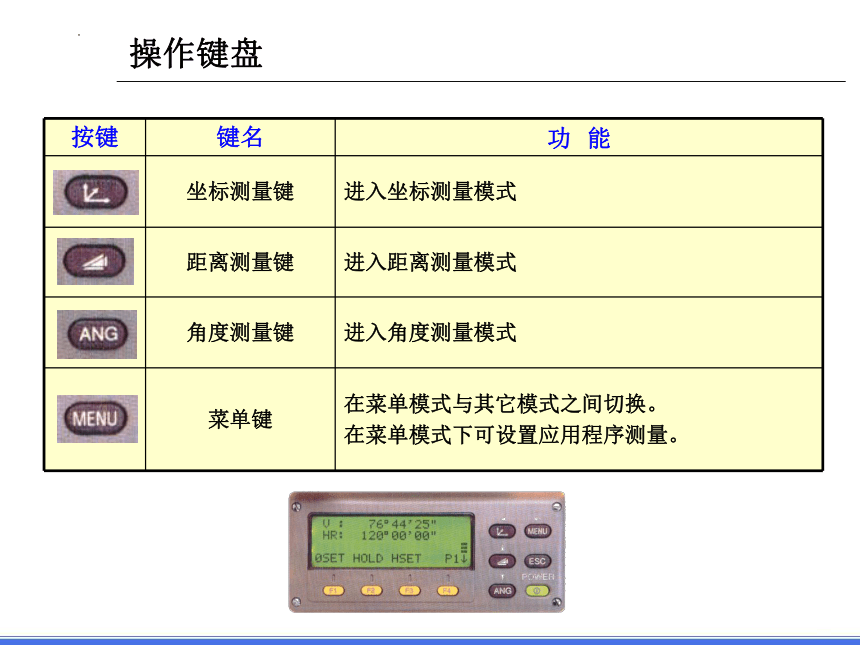

按键 键名 功 能
坐标测量键 进入坐标测量模式
距离测量键 进入距离测量模式
角度测量键 进入角度测量模式
菜单键 在菜单模式与其它模式之间切换。
在菜单模式下可设置应用程序测量。
操作键盘

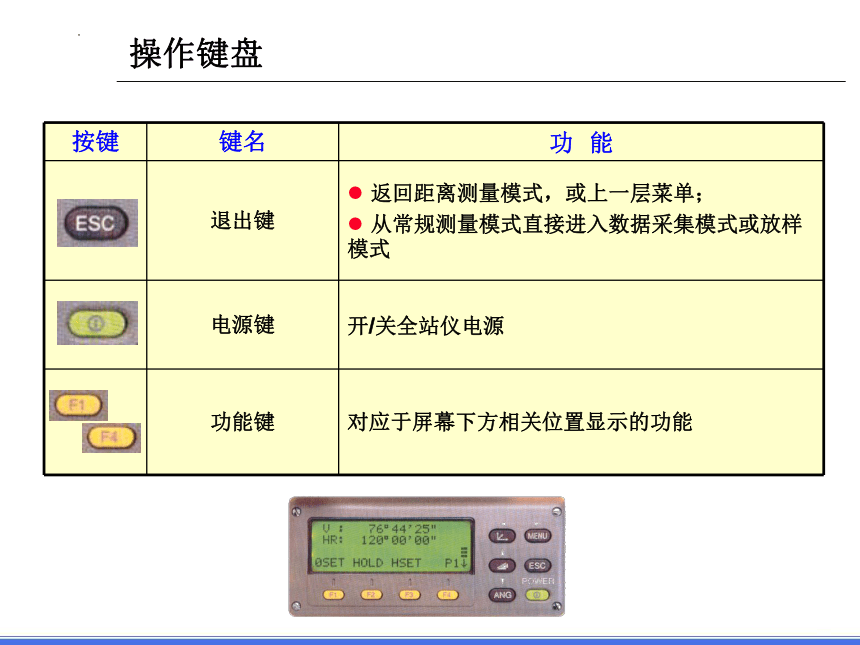

按键 键名 功 能
退出键 返回距离测量模式，或上一层菜单；
从常规测量模式直接进入数据采集模式或放样模式
电源键 开/关全站仪电源
功能键 对应于屏幕下方相关位置显示的功能
操作键盘

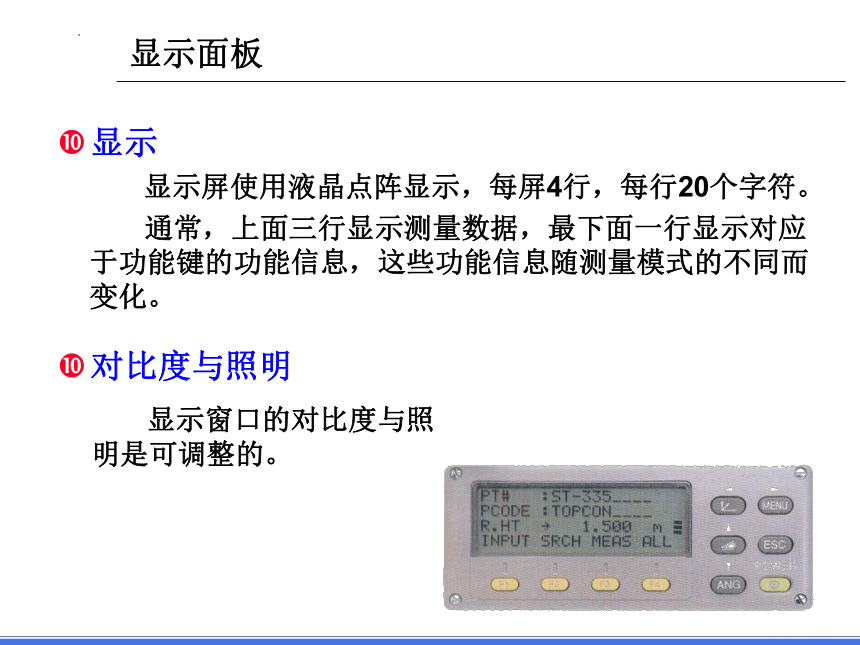

显示
显示屏使用液晶点阵显示，每屏4行，每行20个字符。
通常，上面三行显示测量数据，最下面一行显示对应于功能键的功能信息，这些功能信息随测量模式的不同而变化。
对比度与照明
显示窗口的对比度与照明是可调整的。
显示面板
示例：
V : 90°10′20″
HR: 120°30′40″
0SET HOLD HSET P1↓
HR: 120°30′40″
HD* 65.432 m
VD 12.345 m
MEAS MODE S/A P1↓
角度测量模式
竖直角 : 90°10′20″
水平角 : 120°30′40″
距离测量模式
水平角 : 120°30′40″
水平距离 : 65.432m
高差 : 12.345m
显示面板
显示的简写标志
标志 含义 标志 含义
V 竖直角 * 电子测距系统在工作
HR 右水平角 m 单位：米
HL 左水平角 ft 单位：英尺
HD 水平距离 fi 单位：英尺与英寸
VD 垂直距离（高差）
N N 坐标
E E 坐标
Z Z 坐标
显示面板
H-BZ R/L CMPS P3↓
TILT REP V% P2↓
V : 90°10′20″
HR: 120°30′40″
0SET HOLD HSET P1↓
[F1] [F2] [F3] [F4]
功能键
功能键的功能显示在屏幕的最底行。
功能键的功能按对应的功能信息确定。
角度测量模式
功能键
第一页
H-BZ R/L CMPS P3↓
TILT REP V% P2↓
V : 90°10′20″
HR: 120°30′40″
0SET HOLD HSET P1↓
[F1] [F2] [F3] [F4]
角度测量模式
功能键 显示标志 功能
F1 0SET 水平角设为 0°00′00″
F2 HOLD 保持水平角度数不变
F3 HSET 通过键盘输入方式设定特定的水平角度数
F4 P1↓ 显示当前页码(P1)，按此功能键进入下一页(P2)
功能键
第二页
H-BZ R/L CMPS P3↓
TILT REP V% P2↓
V : 90°10′20″
HR: 120°30′40″
0SET HOLD HSET P1↓
[F1] [F2] [F3] [F4]
角度测量模式
功能键 显示标志 功能
F1 TILT 设定倾斜改正数。如果打开，屏幕会显示倾斜改正数
F2 REP 角度重复测量模式
F3 V% 竖直角按百分比坡度显示
F4 P2↓ 显示当前页码(P2)，按此功能键进入下一页(P3)
功能键
第三页
H-BZ R/L CMPS P3↓
TILT REP V% P2↓
V : 90°10′20″
HR: 120°30′40″
0SET HOLD HSET P1↓
[F1] [F2] [F3] [F4]
角度测量模式
Soft Key Display Mark Function
F1 H-BZ 设置水平角每转动到90度的倍数时发出蜂鸣声
F2 R/L 转换水平角正方向为左旋转或右旋转
F3 CMPS 打开或关闭竖直角的COMPASS功能
F4 P3↓ 显示当前页码(P3)，按此功能键进入下一页(P1)
功能键
角度测量
第一步：
测量水平角与竖直角
操作：
瞄准第一个目标点A。
显示：
V : 90°10′20″
HR: 120°30′40″
0SET HOLD HSET P1↓
(确保当前是角度测量模式)
角度测量
第二步：
测量水平角与竖直角
操作：
设置目标点A的水平角度数为 0°00′00″.
先按[F1]功能键 (0 set)，再按[F3]功能键 (YES)。
显示：
H ANGLE 0 SET
> OK
－－ －－ [YES] [ NO ]
V : 90°10′20″
HR: 0°00′00″
0SET HOLD HSET P1↓
角度测量
第三步：
测量水平角与竖直角
操作：
瞄准第二个目标点(B)，即可显示水平角读数。
显示：
V : 98°36′20″
HR: 160°40′20″
0SET HOLD HSET P1↓
角度测量
距离测量
第一步：
距离测量（连续测量模式）
操作：
瞄准目标棱镜的中心。
显示：
V : 90°10′20″
HR: 120°30′40″
0SET HOLD HSET P1↓
(确保当前模式为角度显示模式。)
距离测量
第二步：
距离测量（连续测量模式）
操作：
按下 键后，仪器便开始测量距离。
(当电子测距系统EDM在工作时，屏幕上会显示星号 “*”。)
显示：
HR: 120°30′40″
HD* < < m
VD: m
MEAS MODE S/A P1↓
HR: 120°30′40″
HD* 123.456 m
VD: 5.678 m
MEAS MODE S/A P1↓
距离测量
第三步：
距离测量（连续测量模式）
操作：
再次按下 键，屏幕将转换到显示水平角 (HR)、竖直角(V)和斜距(SD)的状态。
Display
V : 90°10′20″
HR: 120°30′40″
SD* 131.678 m
MEAS MODE S/A P1↓
距离测量
坐标测量
Remote Elevation Measurement (REM)
悬高测量
Missing Line Measurement (MLM)
对边测量
Setting Z Coordinate of Occupied Point
测站点高程反算
Area Calculation
面积计算
Point-to-Line Measurement
点到线测量
应用程序测量
悬高测量
This feature measures the height where a prism can not be placed directly. Measurement can be extended along the plumb line as the height is continuously displayed.
该功能用来测量无法直接放置棱镜点的高程，实际测量时可连续地显示沿铅垂方向任一点的高度。
Remote Elevation Measurement (REM)
应用程序测量
对边测量 Missing Line Measurement (MLM)
Multiple lines can be drawn between:
1. the first point and the last point.
2. the last 2 points.
Horizontal distance, difference in height and slope distance are calculated. Coordinate file data and manual input data are available to be used.
对边测量有两种方式：
1、第一点与最后一点；
2、最后两点
本程序可计算上述两种情况的平距、高差和斜距，计算可以使用坐标文件数据和手工输入数据。
应用程序测量
测站点高程反算
Z coordinate and direction angle of the instrument can be calculated and reset by measuring Z coordinate of known points (Max. 10 points) displayed.
通过观测已知点的高程（最多10个点）来计算并重新设置测站点的高程与方位角。
Setting Z Coordinate of Occupied Point
应用程序测量
面积计算
Area can be calculated using measured data or file data (Coordinate data).
可使用直接观测值或文件数据（坐标数据）来计算面积。
Area Calculation
应用程序测量
点到线测量
Create a new coordinate by measuring to two points. The 1st point becomes the origin and the 2nd point becomes the N axis direction.
通过观测两已知点即可确定一新点的坐标。坐标系为：第一个点作为坐标原点，而第一点到第二点的方向作为N（轴）方向。
Point-to-Line Measurement
应用程序测量
Telescope 望远镜
Length 长度 153mm
Objective lens 物镜孔径 40mm (EDM 40mm)*
Magnification 放大倍数 30x
Image 图像 Erect 正像
Field of view 视场角 1°30′
Resolving power 分辨率 3″
Minimum focus 最短视距 0.9m
Reticle illumination 十字丝照明装置 Provided 有
* EDM stands for electronic distance measurement. 电子测距
仪器参数
Distance Measurement 距离测量（1）
Measurement range 测程
Atmospheric conditions 大气条件 Condition 1 条件1 Mini prism 微型棱镜 550m
1 prism 单棱镜 1100m
3 prism 三棱镜 1600m
Condition 2 条件2 Mini prism 微型棱镜 - - -
1 prism 单棱镜 1200m
3 prism 三棱镜 1800m
Condition 1: Sight haze with visibility about 20km moderate sunlight with light heat shimmer.
Condition 2: No haze with visibility about 40km, overcast with no heat shimmer.
条件1：薄雾，能见度约20km，晴天并有轻微热抖动。
条件2：无雾，能见度约40km，阴天，无热抖动。
仪器参数
Distance Measurement 距离测量（2）
Measurement accuracy 测量精度 ±(3mm+2ppm) m.s.e. *
Least count in measurement 最小读数
Fine measurement mode 精测模式 1mm
Coarse measurement mode 粗测模式 10mm/1mm
Tracking measurement mode 跟踪模式 10mm
Measurement display 测量显示 9 digits: max. display 999999.999
9位数字，最大999999.999
* ppm stands for part per million. 百万分之一
* m.s.e. stands for mean square error. 均方误差
仪器参数
Distance Measurement 距离测量（3）
Measurement time 测量时间
Fine measurement mode 精测模式 2.5sec. (Initial 4.5sec.)
2.5秒（初始化4.5秒）
Coarse measurement mode 粗测模式 0.5sec. (Initial 3sec.)
0.5秒（初始化3秒）
Tracking measurement mode 跟踪模式 0.3sec. (Initial 2.5sec.)
0.3秒（初始化2.5秒）
Ambient temperature range 环境温度范围 -20℃ － +50℃
仪器参数
Angle Measurement 角度测量
Method 测量方法 Incremental reading 增量法读数
Horizontal angle 水平角 2 sides 对径
Vertical angle 竖直角 1 side 单径
Minimum reading 最小读数 5″/ 1″
Accuracy 精度 * 5″
Measuring time 测量时间 Less than 0.3 sec. 少于0.3秒
Diameter of circle 度盘直径 71mm
* Standard deviation based on DIN18723 基于DIN18723标准
仪器参数
Operating Panel 操作面板
Display unit 显示装置 Dot matrix LCD* 20 characters x 4 lines 液晶点阵显示屏，每屏4行，每行20个字符
Side(s) 操作面板数量 2 sides 双面
Backlight 夜光 Provided 有
Keyboard 键盘 10 function keys 10个按键
Durability 耐久性
Protection against water and dust 防水、防尘 IPX6(Based on the standard IEC60529)
IPX6（基于IEC60529标准）
* LCD stands for liquid crystal display. 液晶显示
仪器参数
Tilt Correction 倾斜补偿
Tilt sensor 倾斜传感器 Automatic vertical and horizontal compensator 自动双轴补偿器
Method 补偿方法 Liquid type 液体补偿
Compensating range 补偿范围 ±3′
Correct unit 补偿精度 1″
Level Sensitivity 水准器灵敏度
Circular level 圆水准器 10′/ 2mm
Plate level 管水准器 40′/ 2mm
仪器参数
Optical Plummet Telescope 光学对中器
Magnification 放大倍数 3x
Focusing range 调准范围 0.5m to infinity 0.5m至无穷远
Image 成像 Erect 正像
Field of view 视场角 5°(φ114mm/1.3m)
Weight and Dimension 重量与尺寸
Weight （重量） Instrument (with carrying handle and battery) 仪器重（包括手柄和电池） 4.9kg
Plastic carrying case 仪器箱 3.7kg
Dimension (with carrying handle) 尺寸（包括手柄） 343(H)×184(W)×152(L)mm*
* H: Height 高； W: Width 宽； L: Length 长
仪器参数
On-board Battery BT-32Q BT-32Q型手把电池
Out put voltage 输出电压 7.2V
Capacity 电池容量 1.4AH 1.4安培小时
Weight 电池重量 0.3kg
Maximum operating time 最长工作时间 *
Including distance measurement 测角、测距 3.5 hours (2100 points)
3.5小时（2100个点）
Angle measurement only 只测角 12 hours 12小时
Normal use 常规使用 7.5 hours 7.5小时
Calculated in the ratio of 1 distance measurement: 测距一次耗能相当于 3 angle measurement
三次测角
* When fully recharged and working at +20℃. 在电池充满和20℃下工作时
仪器参数
Battery Charger BC-19BR/BC-19CR BC-19BR/BC19CR型充电器
Input voltage 输入电压 AC120V(BC-19BR), AC230V(BC-19CR)
Frequency 频率 50/60Hz
Recharging time (at 20℃) On-board battery BT-32Q 充电时间（在20℃时） 手把电池 BT-32Q 1.5 hours
1.5小时
Operation temperature 工作温度 10℃ to 40℃
Charging signal 充电指示 Red lamp illumination 红色指示灯
Weight 充电器重 0.3kgs
仪器参数
经纬仪
Optical Theodolite
光学经纬仪
Digital Theodolite
电子经纬仪
其它测量仪器
水准仪
An bar coded staff for digital level
数字水准仪用的水准尺
Digital Level 数字水准仪
Automatic Level
自动安平水准仪
Leveling Staff / Rod
水准尺
Hand Level 手持式水准仪
其它测量仪器
距离测量仪器
Steel Tape
钢尺
Electronic Distance Meter
电子测距仪
Pocket Rangefinder
手持式测距仪
其它测量仪器
罗盘仪
各种罗盘仪
Plumb Bob
垂球
其它测量仪器
GPS接收机
GPS 接收机
其它测量仪器
TOPCON 拓普康
http://www./
AP-LIA
GTP 8000
GTS 810
全站仪的主要品牌
LEICA 徕卡
http://www.leica-
TPS 1100
TCA 2003
TPS 400
全站仪的主要品牌
SOKKIA 索佳
http://www.
SET 4120
SET 610
SET 4110R
全站仪的主要品牌
NIKON 尼康
http://www.ave.nikon.co.jp/survey-e/
NPL 821
NPL 350
C 100
全站仪的主要品牌
ZEISS 蔡司
http://www.
ELTA S
ELTA C
ELTA R
全站仪的主要品牌
