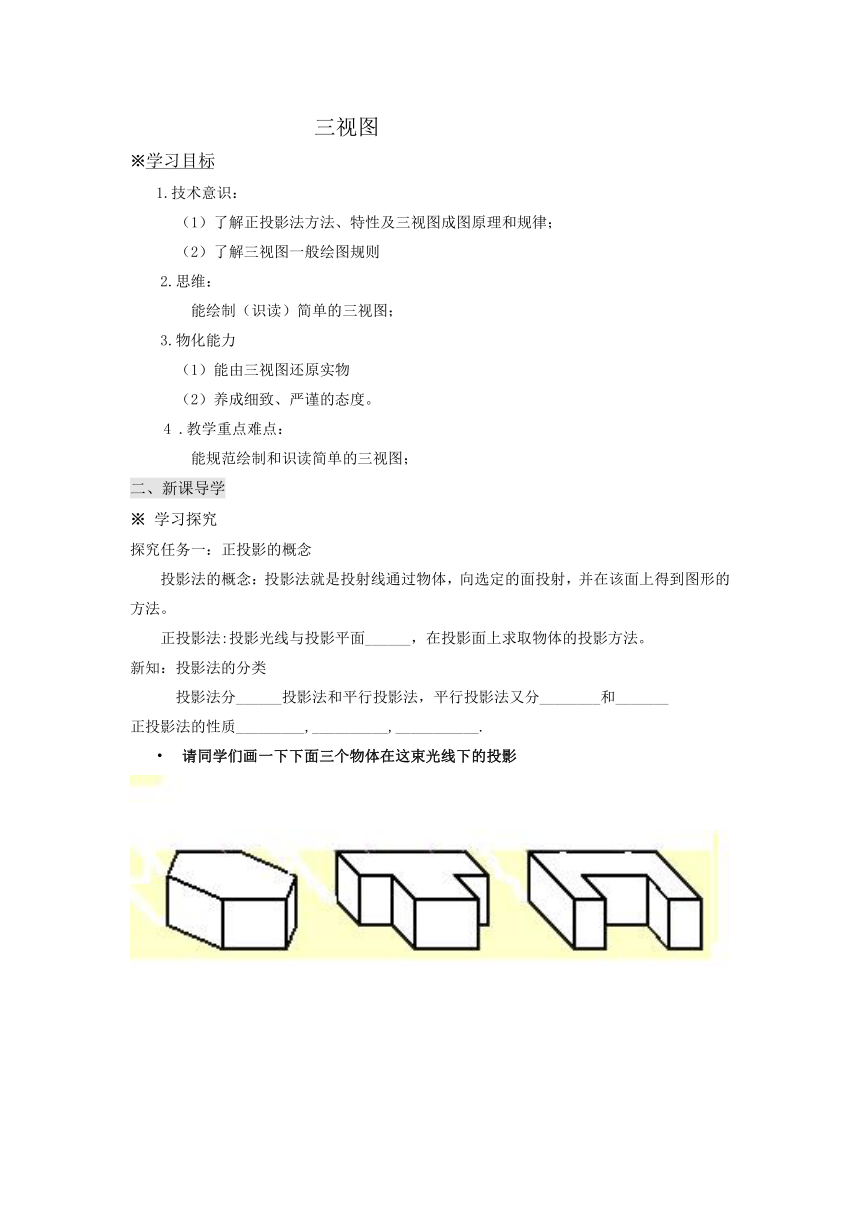

三视图
※学习目标
1.技术意识：
（1）了解正投影法方法、特性及三视图成图原理和规律；
（2）了解三视图一般绘图规则
2.思维：
能绘制（识读）简单的三视图；
　 3.物化能力
　 （1）能由三视图还原实物
　 （2）养成细致、严谨的态度。
4 .教学重点难点：
能规范绘制和识读简单的三视图；
二、新课导学
※ 学习探究
探究任务一：正投影的概念
投影法的概念：投影法就是投射线通过物体，向选定的面投射，并在该面上得到图形的方法。
正投影法:投影光线与投影平面______，在投影面上求取物体的投影方法。
新知：投影法的分类
投影法分______投影法和平行投影法，平行投影法又分________和_______
正投影法的性质_________,__________,___________.
请同学们画一下下面三个物体在这束光线下的投影

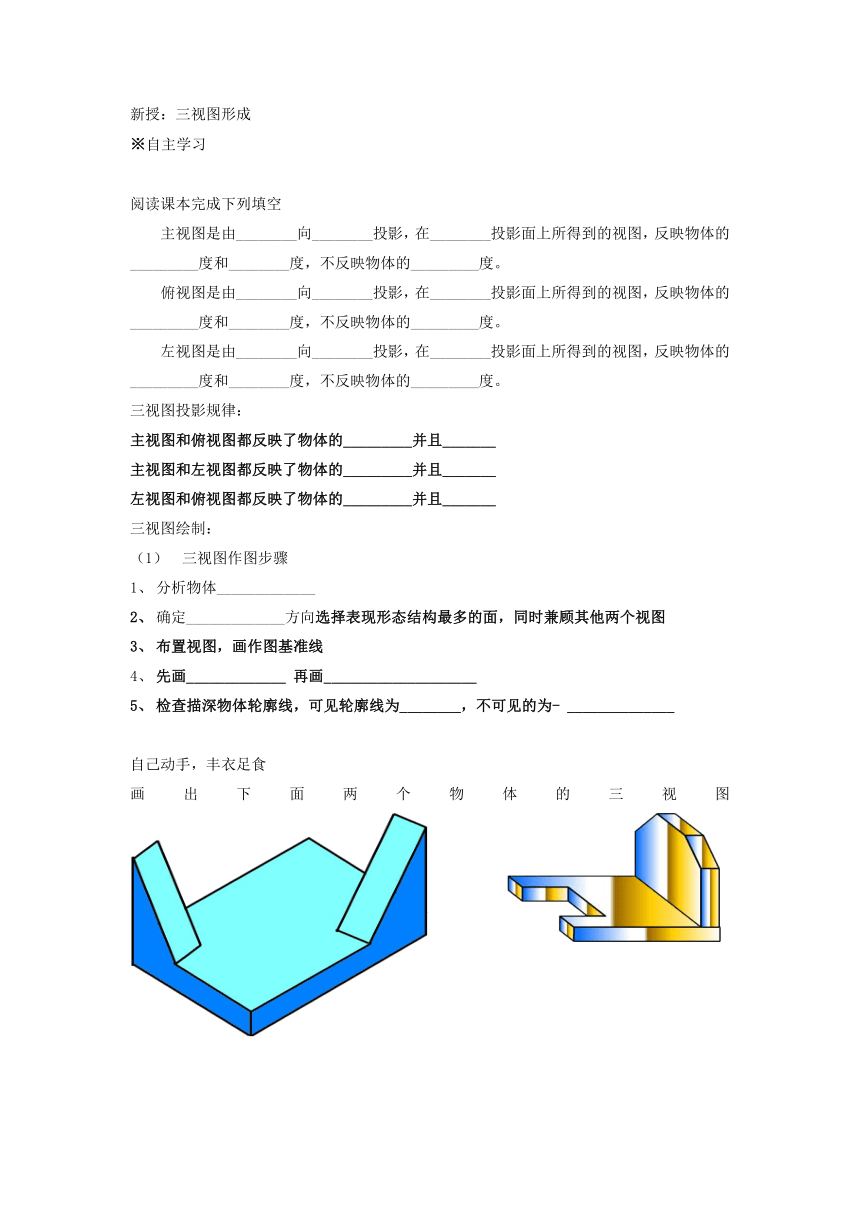

新授：三视图形成
※自主学习
阅读课本完成下列填空
主视图是由________向________投影，在________投影面上所得到的视图，反映物体的_________度和________度，不反映物体的_________度。
俯视图是由________向________投影，在________投影面上所得到的视图，反映物体的_________度和________度，不反映物体的_________度。
左视图是由________向________投影，在________投影面上所得到的视图，反映物体的_________度和________度，不反映物体的_________度。
三视图投影规律：
主视图和俯视图都反映了物体的_________并且_______
主视图和左视图都反映了物体的_________并且_______
左视图和俯视图都反映了物体的_________并且_______
三视图绘制：
三视图作图步骤
分析物体_____________
确定_____________方向选择表现形态结构最多的面，同时兼顾其他两个视图
布置视图，画作图基准线
先画_____________ 再画____________________
检查描深物体轮廓线，可见轮廓线为________，不可见的为 ______________
自己动手，丰衣足食
画出下面两个物体的三视图
考考你的眼力：将构件与三视图连线
心灵手巧
观察下面的三视图，用手中的材料作出它的实物图。
知识回顾：这节课你学了什么？
1.如何画三视图？
2. 投影规律:
3.作图步骤
4.还原三视图
