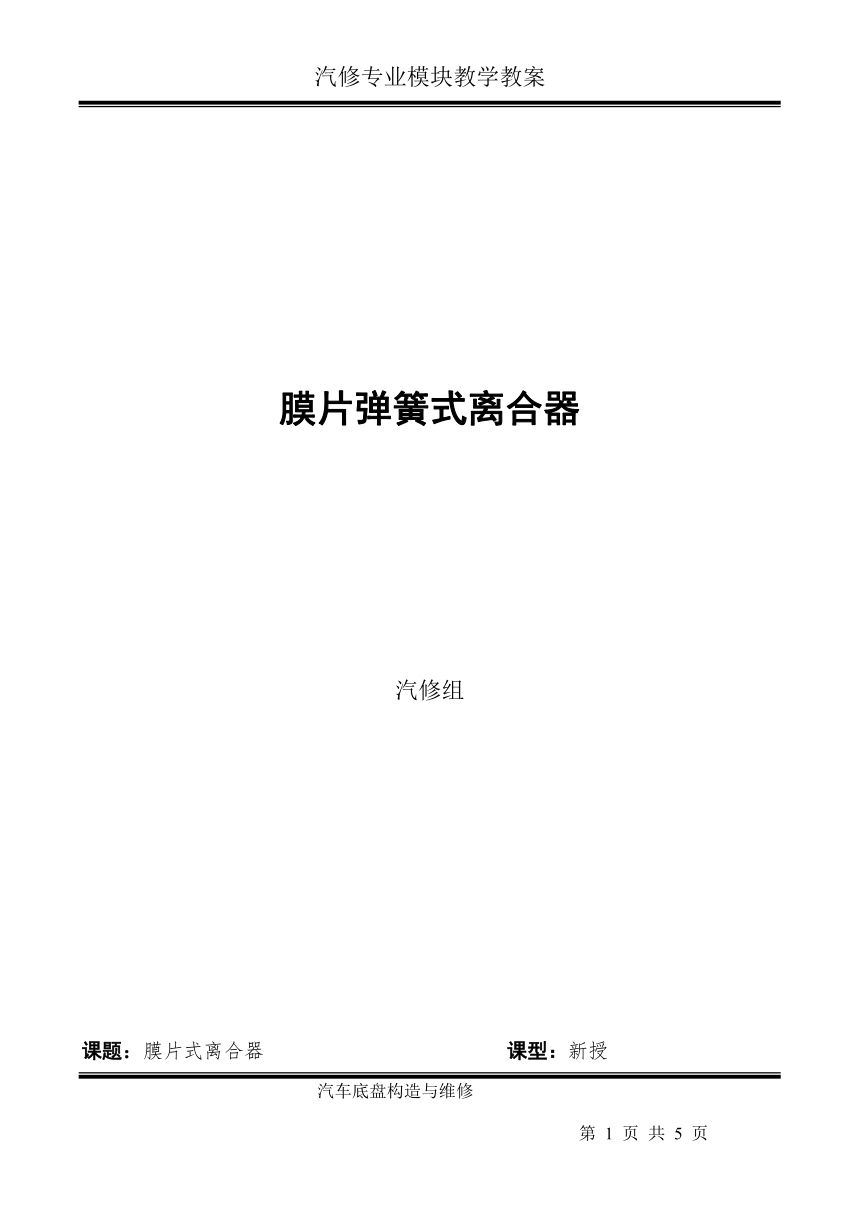

汽修专业模块教学教案
膜片弹簧式离合器
汽修组
课题：膜片式离合器 课型：新授

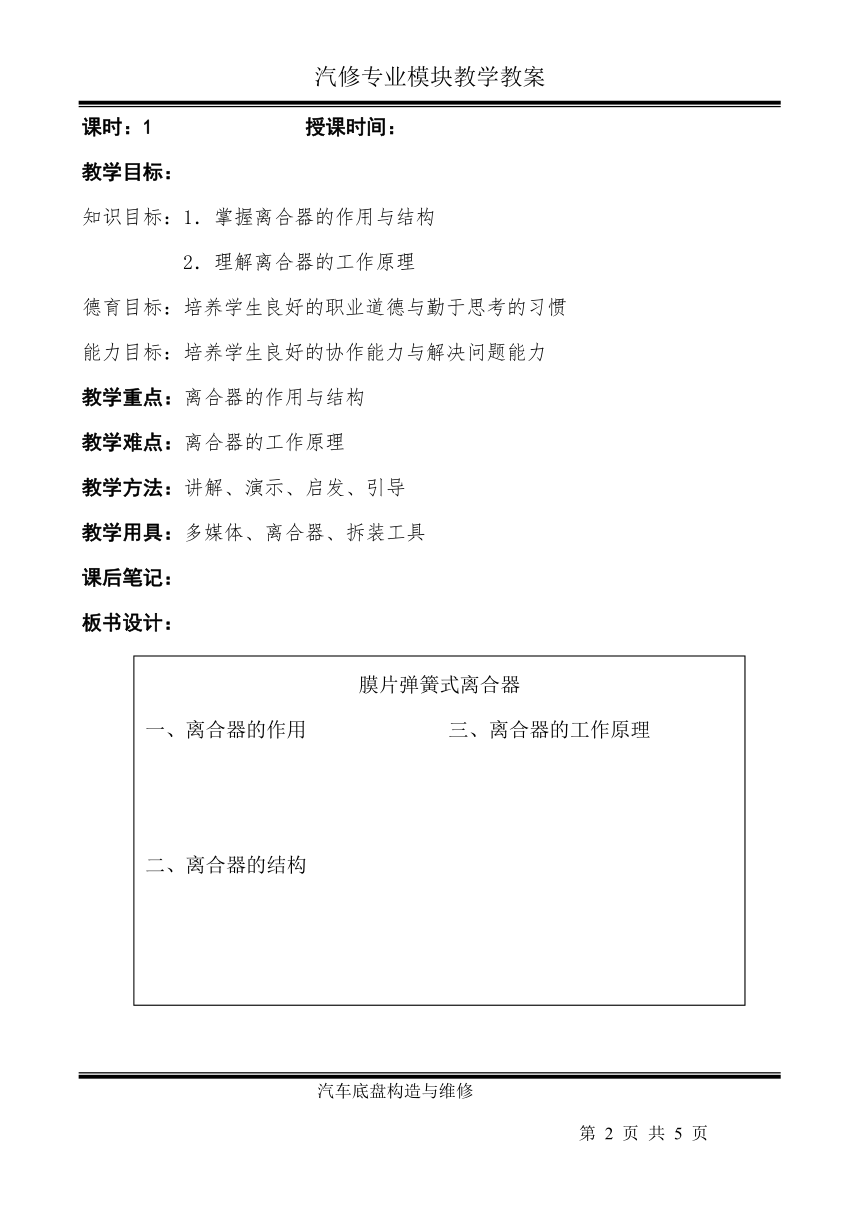

课时：1 授课时间：
教学目标：
知识目标：1．掌握离合器的作用与结构
2．理解离合器的工作原理
德育目标：培养学生良好的职业道德与勤于思考的习惯
能力目标：培养学生良好的协作能力与解决问题能力
教学重点：离合器的作用与结构
教学难点：离合器的工作原理
教学方法：讲解、演示、启发、引导
教学用具：多媒体、离合器、拆装工具
课后笔记：
板书设计：
问题：离合器在车上有何作用，结构如何，又是如何工作的？
任务：掌握离合器的作用与结构，了解离合器的工作原理。
　　　　　　　　　　　　　　
组织教学
一、乘车畅想
汽车是我们生活中重要的交通工具，大家回想一下，我们在乘车
的时候有什么样不舒服的体验。
二、导入新授
（一）离合器的作用
1．保证汽车平稳起步。
2．保证传动系换档时工作平顺。
3．防止传动系过载。
（二）结构
1．分解膜片弹簧式离合器的步骤
1）准备工具
2）从车上拆下离合器总成
①拆下相关零件
②做好标记，固定飞轮，均匀对称的松开离合器壳与飞轮的连接螺栓。
③取下离合器压盘总成与从动盘，注意机件掉下砸伤人或损坏从动盘
2，基本组成
1）主动部分
飞轮、离合器盖、压盘
2）从动部分
从动盘、从动轴（变速器第一轴）
3）压紧机构
膜片弹簧
4）操纵机构
离合器踏板、拉杆、拉杆调节叉、分离叉、分离轴承、分离杠杆
（三）工作原理
1．接合状态
飞轮、压盘、离合器盖三者在压紧弹簧的作用下压紧在一起，发动
机的转矩经飞轮、压盘传至从动盘，再经从动轴向变速器传递动力。
2．分离过程
踩下离合器踏板，通过分离拉杆右移，分离叉推动分离套筒左移，
通过分离轴承使分离杠杆内端左移、外端右移，使压盘克服弹簧右
移，离合器主、从动部分分离，中断动力传动。
3．接合过程
缓慢抬起踏板，压盘在压紧弹簧的作用下逐渐压紧从动盘，从动盘
开始转动，压力不断增加，二者转速逐渐接近，直至相等，打滑消
失，离合器完全接合。
三、课堂练习
学生分组练习，每个人轮流进行离合器的拆装练习，熟悉离合器的结
构，理解离合器的工作原理。
四、课堂小结
五、课后作业
1．完成工作页
2．思考离合器的常见故障有哪些，如何诊断与排除？
附工作页
课后反思：
膜片弹簧式离合器
一、离合器的作用 三、离合器的工作原理
二、离合器的结构
教师引导学生思考，学生讨论，谈自己的感受，结果通过有没有的模式点出，调动课堂的学习气氛。
教师总结导入新课
教师带领学生通过体验总结离合器的作用
出示图片，与学生共同分析离合器的结构
引导学生分析离合器的拆卸步骤，学生分组进行拆卸，教师进行指导
汽车起步的时候有向前冲的感觉
汽车起步的时候有骑马的感觉
汽车爬坡时无力且有焦糊味
汽车换档的时候听见喀嚓的撞击声音
教师通过多媒体出示图片，学生举手找出对应的零件并根据前面所学说出零件名称
教师与学生对照实物共同分析离合器的结构
教师通过动画演示，与学生共同分析离合器的工作原理
学生分组讨论，教师指导总结
学生分组讨论，教师指导总结
学生练习，教师进行指导，答疑
师生共同回顾本节所讲重点内容
汽车底盘构造与维修
第 2 页 共 5 页
