项目四
统计描述技术
任务三　认知统计图
任务要求

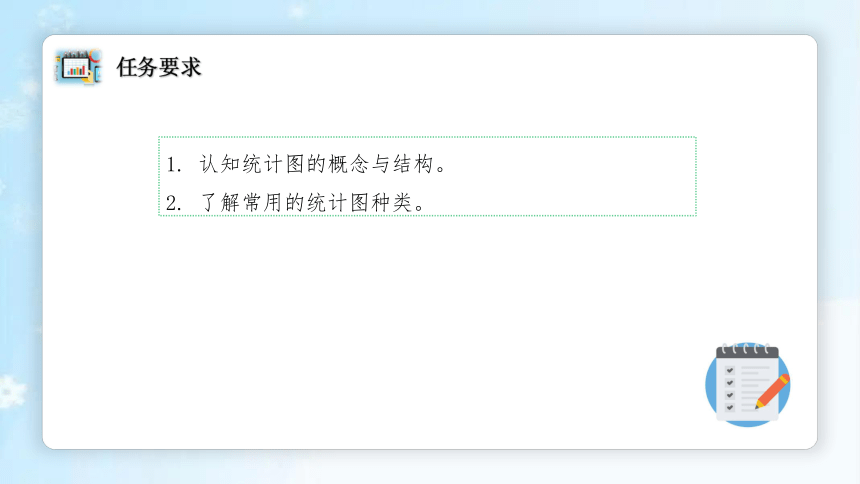

1. 认知统计图的概念与结构。
2. 了解常用的统计图种类。
任务引入
如何认识统计图

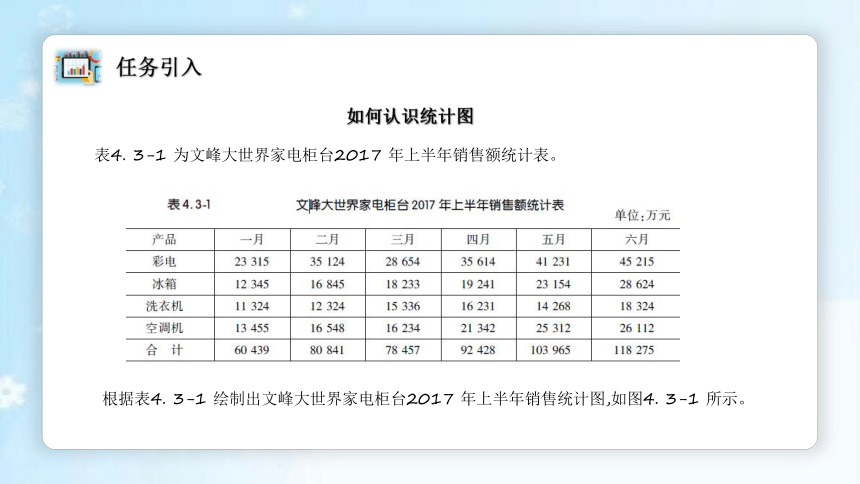

表4. 3-1 为文峰大世界家电柜台2017 年上半年销售额统计表。

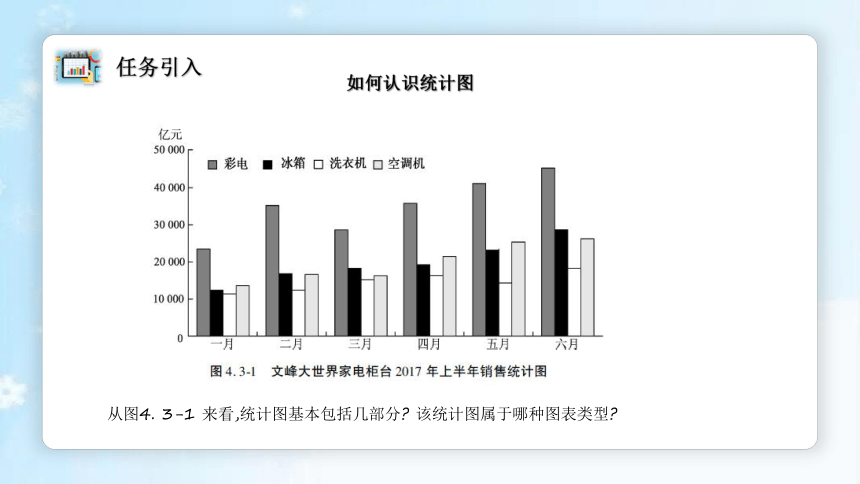

根据表4. 3-1 绘制出文峰大世界家电柜台2017 年上半年销售统计图,如图4. 3-1 所示。
任务引入
如何认识统计图
从图4. 3-1 来看,统计图基本包括几部分 该统计图属于哪种图表类型
1. 什么是统计图 统计图由哪些部分组成
2. 常用的统计图有哪几种 图4. 3-1 属于哪种图表类型
任务描述
相关知识
一、统计图的结构

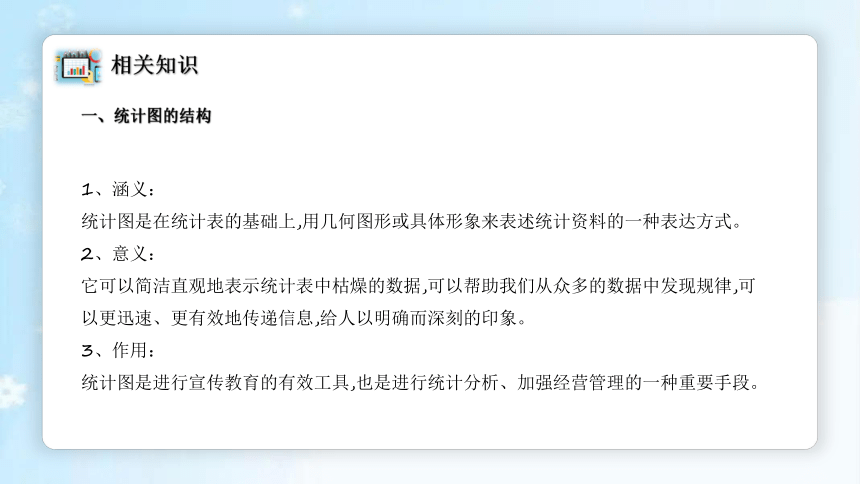

1、涵义：
统计图是在统计表的基础上,用几何图形或具体形象来表述统计资料的一种表达方式。
2、意义：
它可以简洁直观地表示统计表中枯燥的数据,可以帮助我们从众多的数据中发现规律,可以更迅速、更有效地传递信息,给人以明确而深刻的印象。
3、作用：
统计图是进行宣传教育的有效工具,也是进行统计分析、加强经营管理的一种重要手段。
相关知识
一、统计图的结构
统计图与统计表一样,可以从数量方面反映出研究对象的规模、水平、结构、发展趋势和比例关系。

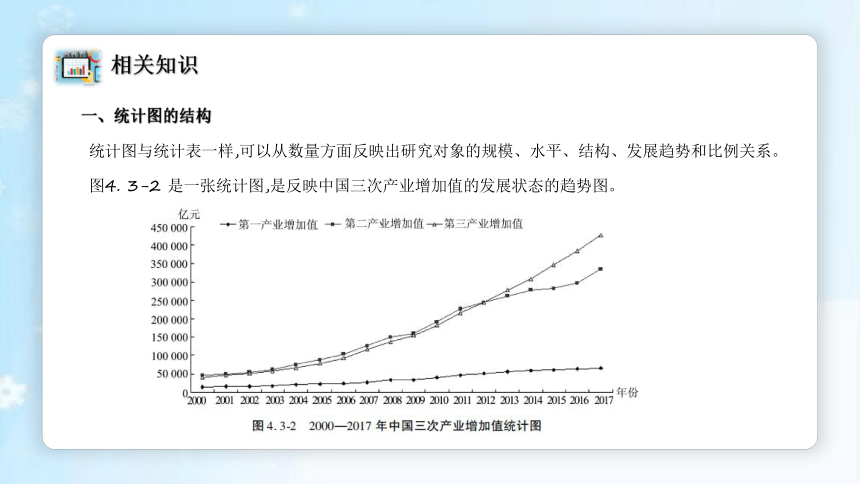

图4. 3-2 是一张统计图,是反映中国三次产业增加值的发展状态的趋势图。
相关知识

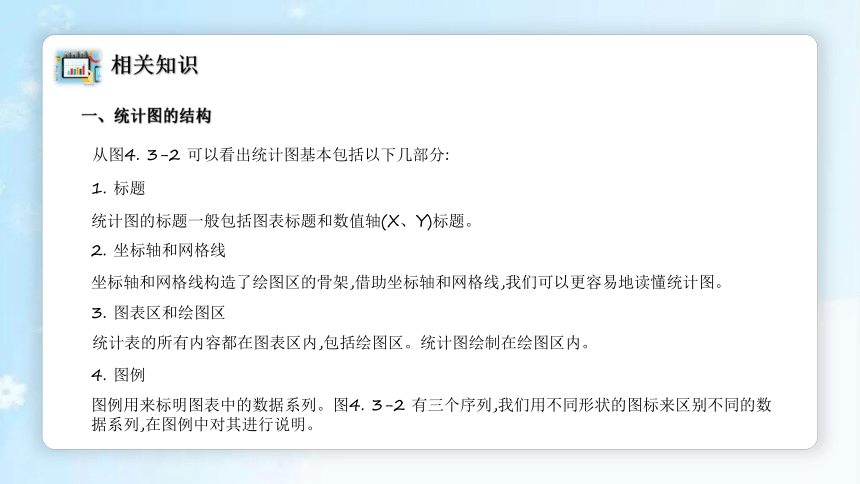

从图4. 3-2 可以看出统计图基本包括以下几部分:
一、统计图的结构
1. 标题
统计图的标题一般包括图表标题和数值轴(X、Y)标题。
2. 坐标轴和网格线
坐标轴和网格线构造了绘图区的骨架,借助坐标轴和网格线,我们可以更容易地读懂统计图。
3. 图表区和绘图区
4. 图例
统计表的所有内容都在图表区内,包括绘图区。统计图绘制在绘图区内。
图例用来标明图表中的数据系列。图4. 3-2 有三个序列,我们用不同形状的图标来区别不同的数据系列,在图例中对其进行说明。
相关知识
二、统计图的种类

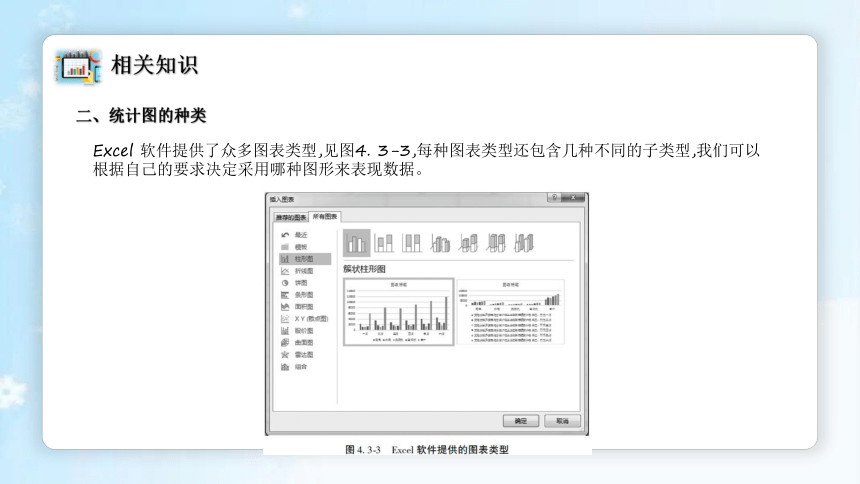

Excel 软件提供了众多图表类型,见图4. 3-3,每种图表类型还包含几种不同的子类型,我们可以根据自己的要求决定采用哪种图形来表现数据。
相关知识
二、统计图的种类
(一) 直方图、折线图与曲线图
根据表4. 1-1 的数据绘制直方图、折线图和曲线图。
1. 直方图

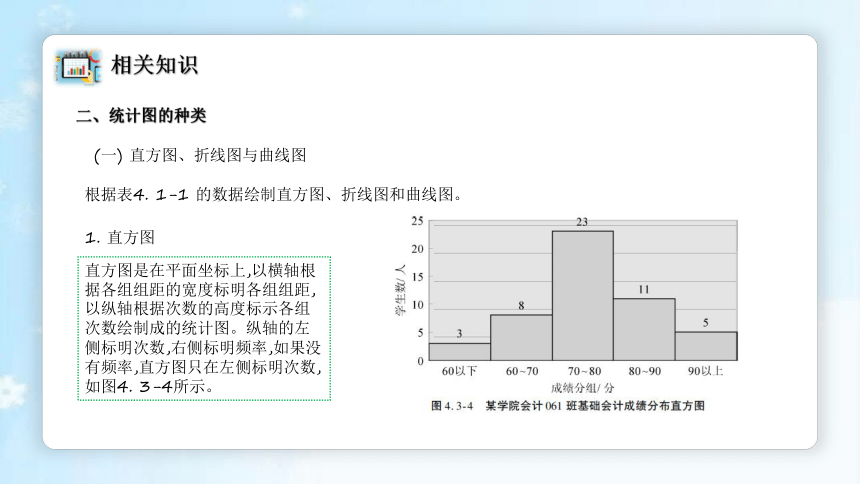

直方图是在平面坐标上,以横轴根据各组组距的宽度标明各组组距,以纵轴根据次数的高度标示各组次数绘制成的统计图。纵轴的左侧标明次数,右侧标明频率,如果没有频率,直方图只在左侧标明次数,如图4. 3-4所示。
相关知识
二、统计图的种类
2. 折线图
(一) 直方图、折线图与曲线图

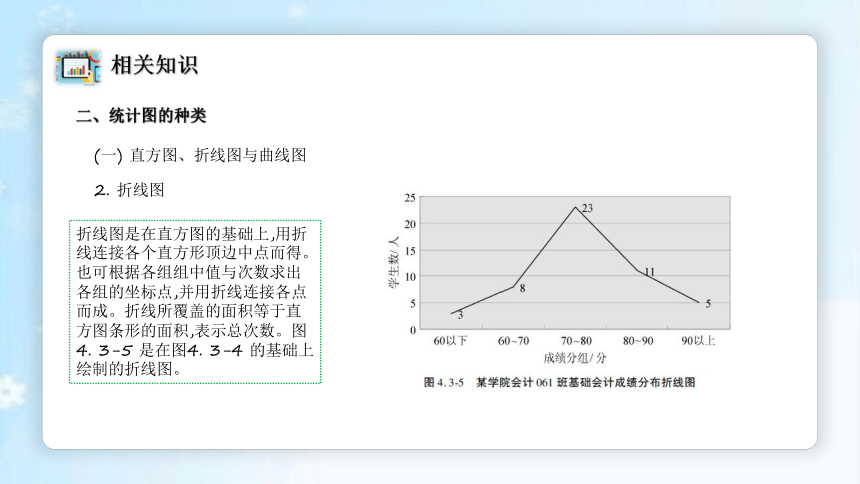

折线图是在直方图的基础上,用折线连接各个直方形顶边中点而得。也可根据各组组中值与次数求出各组的坐标点,并用折线连接各点而成。折线所覆盖的面积等于直方图条形的面积,表示总次数。图4. 3-5 是在图4. 3-4 的基础上绘制的折线图。
相关知识
二、统计图的种类
(一) 直方图、折线图与曲线图
3. 曲线图

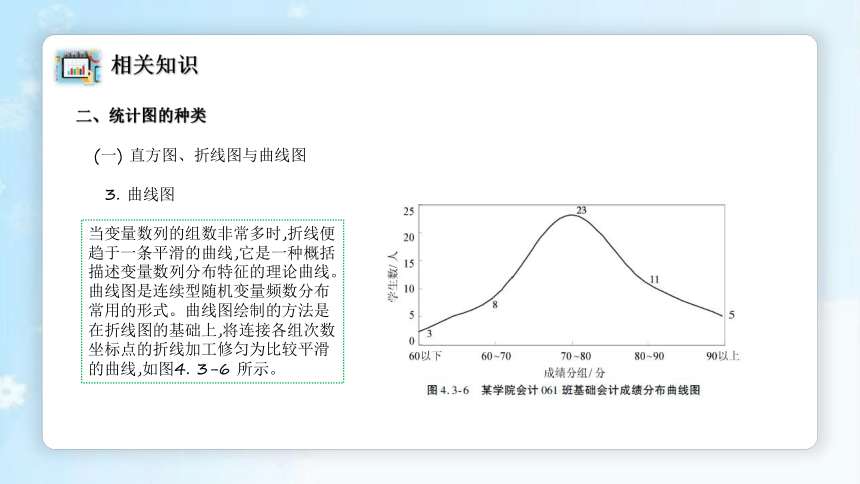

当变量数列的组数非常多时,折线便趋于一条平滑的曲线,它是一种概括描述变量数列分布特征的理论曲线。曲线图是连续型随机变量频数分布常用的形式。曲线图绘制的方法是在折线图的基础上,将连接各组次数坐标点的折线加工修匀为比较平滑的曲线,如图4. 3-6 所示。
相关知识
二、统计图的种类
(二) 条形图
条形图是用宽度相同的条形的高低或长短表示数据变动特征的图形。条形图可以横置(水平条形图)也可以竖置(竖直条形图),有单式、复式和分段式等多种形式。
条形图和直方图很相似,但两者是有区别的:条形图的“条”是可以分开的,而直方图的“条”是紧靠在一起的;条形图用高度(或长度)表示次数,多用于反映分类数据,直方图用面积表示次数,多用于反映数值型数据。根据表4. 1-1 的数据绘制的条形图如图4. 3-7、图4. 3-8 所示。　
相关知识
二、统计图的种类
(二) 条形图
相关知识
二、统计图的种类
(三) 饼图
饼图是用圆形或圆内扇形的面积来表示数据值大小的图形。饼图主要用于表示总体中各组成部分所占的比例,对于研究结构性问题十分有用。在饼图的绘制时,总体中各组成部分所占的百分比用圆内的各个扇形面积表示,这些扇形的中心角度是按各部分百分比占360°的相应比例确定的。
例如：表4. 1-1 的某学院会计061 班基础会计成绩分布构成数据资料,60 分以下的百分比为6%,那么其扇形的中心角度就应为360°×6% =21. 6°;60～70 分的百分比为16%,中心角度为360°× 16% = 57. 6°;70 ～ 80 分的百分比为46%,中心角度为360°×46% =165. 6°;80 ～ 90 分的百分比为22%,中心角度为360°×22% =79. 2°;90 分以上的百分比为10%,中心角度为360°×10% =36°。根据计算的数据绘制饼图,如图4. 3-9所示。
相关知识
二、统计图的种类
(三) 饼图
例如：表4. 1-1 的某学院会计061 班基础会计成绩分布构成数据资料,60 分以下的百分比为6%,那么其扇形的中心角度就应为360°×6% =21. 6°;60～70 分的百分比为16%,中心角度为360°× 16% = 57. 6°;70 ～ 80 分的百分比为46%,中心角度为360°×46% =165. 6°;80 ～ 90 分的百分比为22%,中心角度为360°×22% =79. 2°;90 分以上的百分比为10%,中心角度为360°×10% =36°。根据计算的数据绘制饼图,如图4. 3-9所示。
能力测试：
根据表4. 2-1 绘制东方公司一季度汽车销售占比统计图,如图4. 3-13 所示。
要求: 指出图4. 3-13 属于哪种图表类型,以及四种品牌汽车对应的扇形的中心角度是
如何确定的。
课后阅读与思考：
思考：
2021 年中国教育
1. 图4. 3-14 的四个基本组成部分分别是什么 它属于什么图表类型
2. 根据阅读材料,请谈谈我国近年来在教育方面的发展情况并分析其原因。
2021 年全年研究生教育招生117. 7 万人,在学研究生333. 2 万人,毕业生77. 3 万人。普通、职业本专科招生1 001. 3 万人,在校生3 496. 1 万人,毕业生826. 5 万人。……
统计图的结构
认知统计图
统计图的种类
标题
坐标轴和网格线
直方图、折线图与曲线图
要点回顾
条形图
图表区和绘图区
图例
饼图
《统计基础职业能力训练》
项目四 统计描述技术
任务三 认知统计图：专业运用能力训练一——能力训练二，专业拓展能力训练题
关键概念：统计图、标题、坐标轴和网格线
图表区和绘图区、图例、直方图
折线图、曲线图、条形图、饼图
课后训练
Thanks for your attention！
项目四
统计描述技术
任务四　绘制统计图
任务要求
1. 了解绘制统计图应遵循的原则。
2. 掌握用Excel 软件绘制统计图的方法和步骤。
任务引入
如何绘制统计图
华元科技有限公司2017 年销售额资料如下:
微机的销售额一—四季度分别为512350元、623500 元、532500 元、635000 元；服务器的销售额一—四季度分别为312500 元、283500 元、359000 元、382500 元；便携机的销售额一—四季度分别为255000 元、280000元、280000 元、310000 元；工控机的销售额一—四季度分别为85000 元、105000 元、95300元、98500 元。
1. 绘制统计图应遵循的原则是什么 目前常用的绘制统计图的方式是什么
2. 如何根据上述统计数据资料用Excel 软件绘制出统计图
任务描述
相关知识
一、绘制统计图应遵循的原则
绘制统计图应遵循以下原则:
(1) 绘制的统计图要能反映客观实际情况。统计图不同于一般的美术图,不允许夸张。绘制统计图所用的统计数据资料及绘制的统计图都必须准确,给人留下正确的印象。
(2) 绘制的统计图要主题突出、简明扼要。绘制的统计图所表达的基本内容要简明、确切,必要时可对图中的内容附加说明。
(3) 统计图内容与形式要协调。统计图要根据统计数据资料和绘图目的绘制,同时还要确保统计图的客观与美观的结合。
相关知识
二、统计图的绘制
统计图可以手工绘制,也可以用电子计算机绘制。
手工绘制统计图一般先用铅笔画好草图,待校对准确后再绘制出正式图形,并书写统计图名称,加注数字、文字说明(如绘制单位、日期、资料来源等)和必要的图例。
随着计算机技术不断发展,电脑制图功能日益强大,使得统计图的制作更加方便和精确。目前常用Excel 软件绘制统计图。
Excel 软件是Office 软件中的一个电子表格处理软件,它实际是一种专门用于现代理财和数据分析等的电子表格软件。该软件把文字、数据、图形、图表和多媒体对象集合于一体,并以电子表格的方式进行各种统计计算、分析和管理等操作。
相关知识
二、统计图的绘制
现以表4. 4-1 中的数据资料为例,用Excel 软件制作统计表和统计图。
相关知识
二、统计图的绘制
1. 制作统计表
在一个空白的工作表的任意位置定位光标。在工作表的单元格内分别输入统计表的表头和各项数据,根据内容的多少和字体的大小,拉动表格线从而调整单元格的行高、列宽。选定统计表,从“开始”菜单栏中选择“边框”按钮,给统计表加上合适的边框,如图4. 4-1所示。
相关知识
二、统计图的绘制
2. 制作统计图
(1) 选定统计表中需要统计的项目名称及数据,即“姓名”和“平均分”两列数据资料,如图4. 4-2 所示。
相关知识
二、统计图的绘制
2. 制作统计图
(2) 从“插入”菜单栏中点击“推荐的图表”按钮, 此时会弹出一个“插入图表”对话框,并且已经切换到了“推荐的图表”选项卡,如图4. 4-3 所示。
相关知识
二、统计图的绘制
2. 制作统计图
(3) 大家可以在其中选择一个图表,我们现在就选择“簇状柱形图”,然后单击“确定”按钮,返回到工作表,我们能看到其中已经插入了一个簇状柱形图,选中并点击“平均分”图表标题,将标题名称修改为“学生平均成绩统计图”,如图4. 4-4 所示。
相关知识
二、统计图的绘制
2. 制作统计图
(4) 在“图表工具”菜单下方的“设计”选项状态下,点击左边的“添加图表元素”按钮,出现下拉框选项,选择“图例—右侧”,这样一张简略的统计图即已完成,如图4. 4-5 所示。
相关知识
二、统计图的绘制
3. 装饰、修改统计图、表
按上述方法制作的统计图、表是黑白的,可根据需要改变文字的字体、大小、颜色。在文字上点击鼠标左键,右击弹出有关调整的对话框,选择“字体”选项,出现“字体”对话框,可以根据需要选择字体种类、样式、大小、颜色等进行调整,如图4. 4-6 所示。
相关知识
二、统计图的绘制
3. 装饰、修改统计图、表
如果发现已制作好的统计图的标题、网格线等需要修改,可在统计图上需要修改的地方点击鼠标左键, 右击弹出有关调整的对话框,选择对标题、网格线等进行修改,如图4. 4-7 所示。
能力测试：
请按以下要求编制Excel 工作表并绘制统计图:
1. 在第一行处插入两空行,其中第一行为正标题,内容为“光明铅笔厂生产情况表”,要求A1:G1 列合并居中,标题用红色黑体20 号。
2. 在插入的第二行的G2 单元,输入副标题“单位:万元”,靠右对齐。
3. 计算各产品的实际产值,保留两位小数。
4. 计算第G 列的各产品完成百分比,保留一位小数。
5. 按实际产值从高到低的顺序排列全部产品数据。
6. 将第三行中的各单元设置成水平居中排列方式,字体设为蓝色黑体。
7. 将实际产值在35 万元以上产品的计划产量与实际产量进行如图4. 4-17 所示的产量分析(条形图)。
能力测试：
操作资料如下:
操作结果如下:
课后阅读与思考：
思考：
2021 年国民经济和社会发展统计公报(节选)
中华人民共和国
中华人民共和国国家统计局
2022 年2 月28 日
1. 指出阅读材料中统计表的种类,并从形式和内容两个方面分析统计表的结构。
2. 按照统计表的主词是否分组和分组的程度来看,分析阅读材料中表1 与表2 的差异。
3. 指出阅读材料中统计图的种类,并从统计图的基本构成分析统计图的结构。
4. 根据图1,用统计表的形式反映各年国内生产总值及其增长速度变动情况。为什么图1 要画成双纵轴统计图 应该如何制作双纵轴统计图
5. 根据图5,用统计表的形式反映各月居民消费价格月度涨跌幅度情况。图5 的纵轴与横轴相交于何处 应该如何将交点设置成你需要的数值位置
6. 通过阅读中华人民共和国2021 年国民经济和社会发展统计公报(节选),谈谈你对我国国民经济和社会发展情况的看法,分析我国取得新成效的原因。
绘制统计图应遵循的原则
绘制统计图
统计图的绘制
反映客观实际情况
主题突出、简明扼要
绘制统计图
要点回顾
装饰与修改统计图、表
内容与形式要协调
保存与打开统计图、表
制作统计表
《统计基础职业能力训练》
项目四 统计描述技术
任务四 绘制统计图：专业运用能力训练一——能力训练二，专业拓展能力训练题
关键概念：绘图原则、Excel 软件绘图
课后训练
Thanks for your attention！
