会计信息系统
——ERP基础
第二章
系统方法及其会计应用

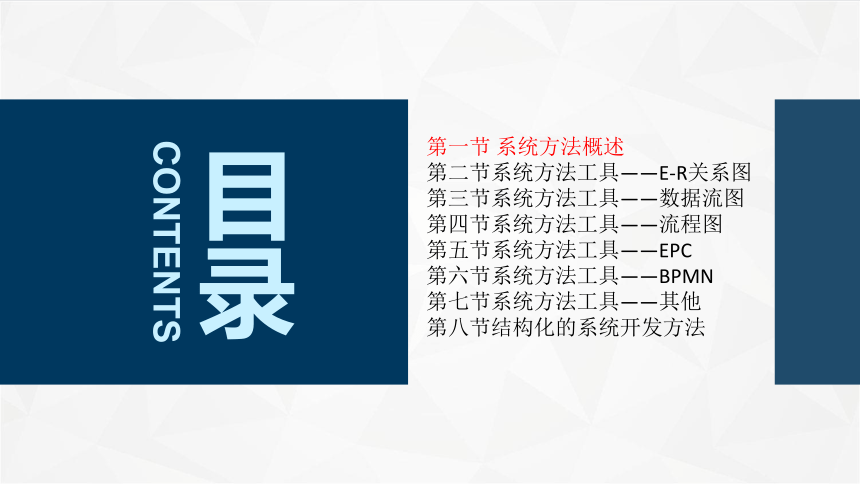

第一节 系统方法概述
第二节系统方法工具——E-R关系图
第三节系统方法工具——数据流图
第四节系统方法工具——流程图
第五节系统方法工具——EPC
第六节系统方法工具——BPMN
第七节系统方法工具——其他
第八节结构化的系统开发方法
目录
CONTENTS

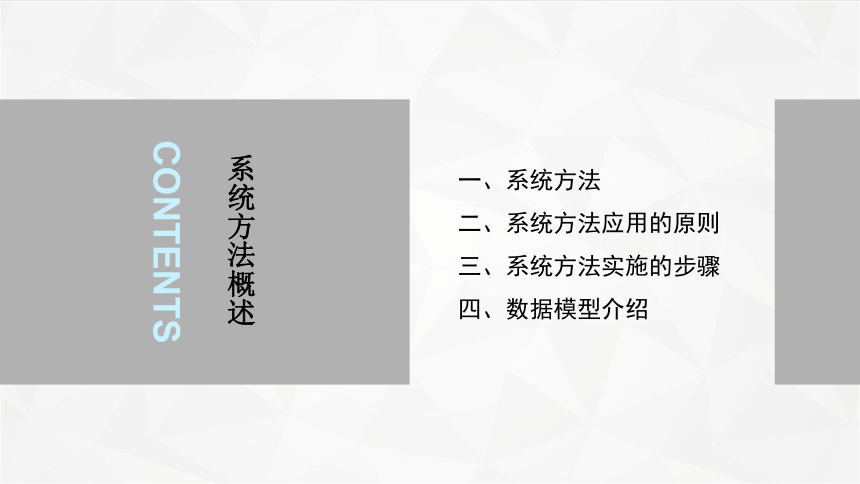

系统方法概述
CONTENTS
一、系统方法
二、系统方法应用的原则
三、系统方法实施的步骤
四、数据模型介绍

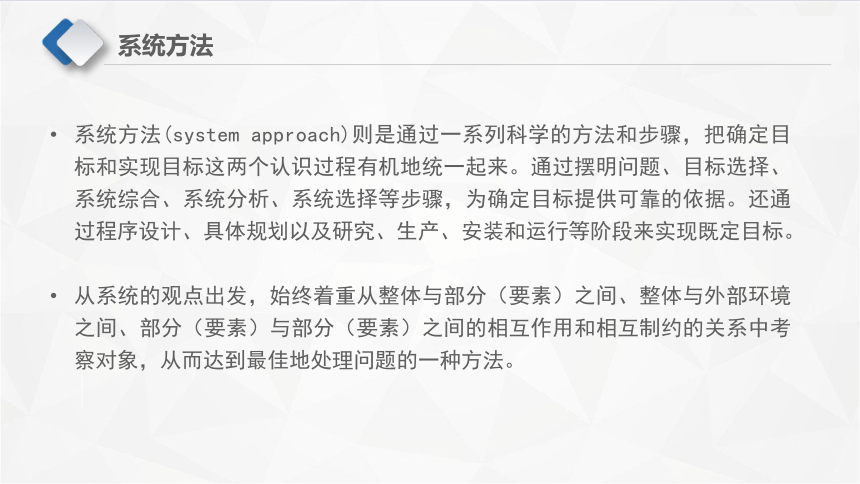

系统方法(system approach)则是通过一系列科学的方法和步骤，把确定目标和实现目标这两个认识过程有机地统一起来。通过摆明问题、目标选择、系统综合、系统分析、系统选择等步骤，为确定目标提供可靠的依据。还通过程序设计、具体规划以及研究、生产、安装和运行等阶段来实现既定目标。
从系统的观点出发，始终着重从整体与部分（要素）之间、整体与外部环境之间、部分（要素）与部分（要素）之间的相互作用和相互制约的关系中考察对象，从而达到最佳地处理问题的一种方法。
系统方法

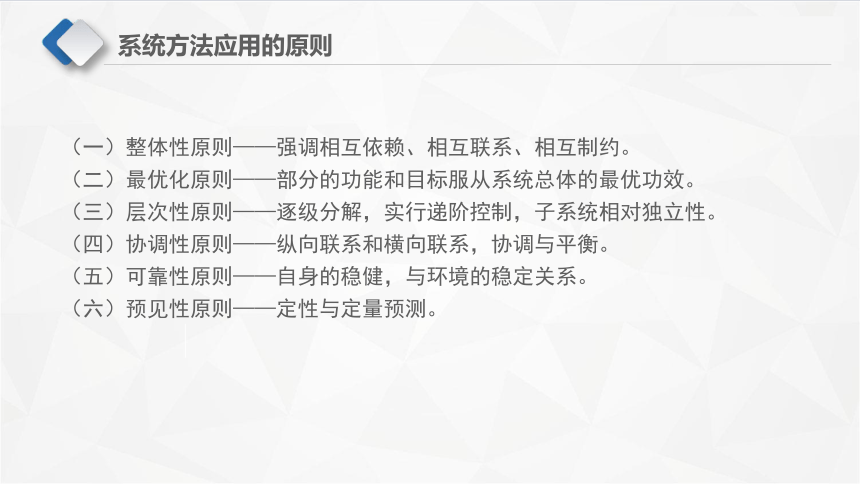

（一）整体性原则——强调相互依赖、相互联系、相互制约。
（二）最优化原则——部分的功能和目标服从系统总体的最优功效。
（三）层次性原则——逐级分解，实行递阶控制，子系统相对独立性。
（四）协调性原则——纵向联系和横向联系，协调与平衡。
（五）可靠性原则——自身的稳健，与环境的稳定关系。
（六）预见性原则——定性与定量预测。
系统方法应用的原则

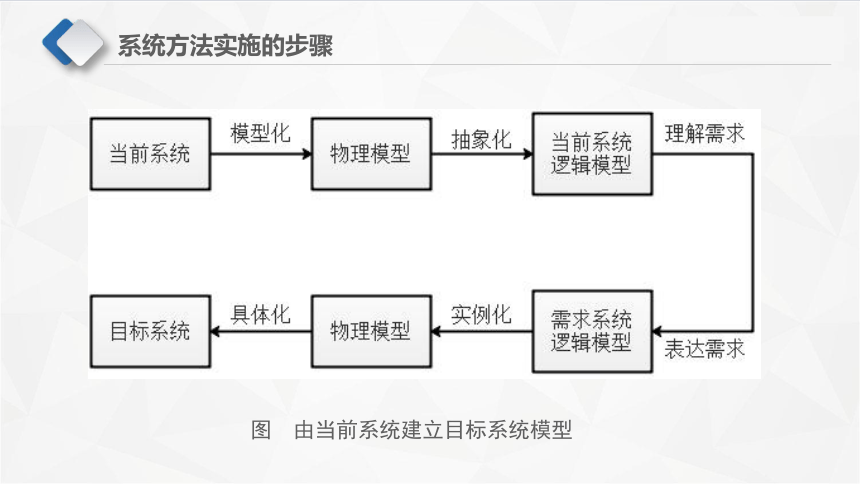

图 由当前系统建立目标系统模型
系统方法实施的步骤
（一） 确定问题
概念模型阶段
1.收集资料。
2.确定所要解决问题的性质和范围。
3.研究问题包含的系统主要因素，要素之间的相互关系，与外界环境之间的相互关系。
概念模型是人们对真实世界中事物的认识。它用来描述系统“是什么”。在《软件开发工具》中有几种概念模型的工具：实体关系图、数据字典、计算机模拟模型等。
系统方法实施的步骤

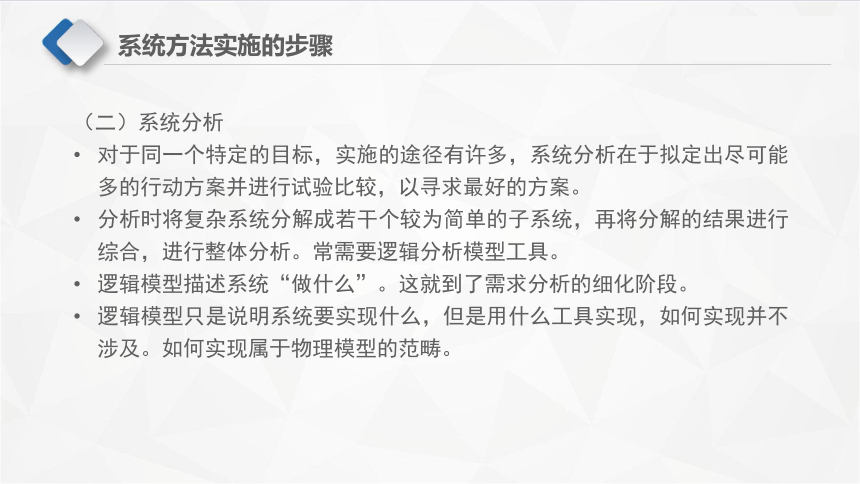

（二）系统分析
对于同一个特定的目标，实施的途径有许多，系统分析在于拟定出尽可能多的行动方案并进行试验比较，以寻求最好的方案。
分析时将复杂系统分解成若干个较为简单的子系统，再将分解的结果进行综合，进行整体分析。常需要逻辑分析模型工具。
逻辑模型描述系统“做什么”。这就到了需求分析的细化阶段。
逻辑模型只是说明系统要实现什么，但是用什么工具实现，如何实现并不涉及。如何实现属于物理模型的范畴。
系统方法实施的步骤
（三） 方案决策
在几种值得采用或进一步考虑的方案中选择方案，尽可能在待选方案中选择出满足系统要求的最佳方案。
物理模型就是针对上述逻辑模型所说的内容，在具体的物理介质上实现出来。物理模型描述系统“如何做”。
（四）实施计划
根据最后选定的方案，按照计划实施。
如果问题较多，就需要回到前面几个步骤中的一个，重新做起。
系统方法实施的步骤
图 信息系统的建立过程
数据加工是一个逐步转化的过程，经历了现实世界、信息世界和计算机世界这3个不同的世界，经历了两级抽象和转换。
数据模型介绍
（一）数据模型
数据模型（Data Model）是数据特征的抽象。数据模型从抽象层次上描述了系统的静态特征、动态行为和约束条件，为数据库系统的信息表示与操作提供了一个抽象的框架。
数据模型所描述的内容有：
数据结构：数据结构用于描述系统的静态特征，包括数据的类型、内容、性质及数据之间的联系等。
数据操作：数据操作用于描述系统的动态特征，包括数据的插入、修改、删除和查询等。
数据约束：数据的约束条件实际上是一组完整性规则的集合。
数据模型介绍
（二）数据模型的类型
数据库的类型是根据数据模型来划分的，而任何一个数据库管理系统（DBMS）也是根据数据模型设计出来的。目前成熟地应用在数据库系统中的数据模型有：层次模型、网状模型和关系模型。
层次模型以“树结构”表示数据之间的联系。
网状模型是以“图结构”来表示数据之间的联系。
关系模型是用“二维表”（或称为关系）来表示数据之间的联系的。
数据模型介绍
1.层次模型(Hierchical)
层次模型是数据库系统最早使用的一种模型，根结点在最上端，层次最高，子结点在下，逐层排列。
层次模型的特征是：
（1）有且仅有一个结点没有父结点，它就是根结点。
（2）其他结点有且仅有一个父结点 。
数据模型介绍
典型的树形结构：计算机系统中的文件目录系统，阶层组织的机构系统，网页的超链接系统等。
数据模型介绍
2.网状模型(Network)
网状模型以网状结构表示实体与实体之间的联系。网中的每一个结点代表一个记录类型，联系用链接指针来实现。网状模型可以表示多个从属关系的联系，也可以表示数据间的交叉关系，即数据间的横向关系与纵向关系，它是层次模型的扩展。
其特征是：
（1）允许结点有多于一个父结点。
（2）可以有一个以上的结点没有父结点。
数据模型介绍
以教务管理系统为例，下面说明了院系的组成中，教师、学生、课程之间的关系。
数据模型介绍
3.关系模型(Relation)
关系模型以二维表结构来表示实体与实体之间的联系。关系模型的数据结构是一个“二维表框架”组成的集合。每个二维表又可称为关系。
关系模型是目前最流行的数据库模型。支持关系模型的数据库管理系统称为关系数据库管理系统，Access就是一种关系数据库管理系统。
数据模型介绍
系统方法——一种做事（项目）的方法，属于一种方法论。
系统方法应用的原则——整体性、最优化、层次性、协调性、可靠性、预见性。
系统方法实施的步骤——概念模型，逻辑模型，物理模型。
数据模型介绍——数据结构、数据操作和数据约束（层次模型、网状模型和关系模型）。
问题：一般的会计信息系统是那种数据模型？
小结
学习愉快！
