会计信息系统
——ERP基础
第二章
系统方法及其会计应用

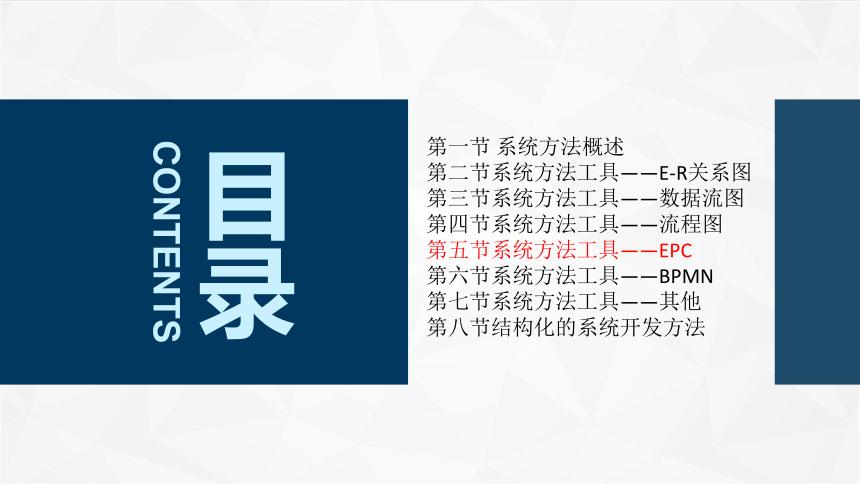

第一节 系统方法概述
第二节系统方法工具——E-R关系图
第三节系统方法工具——数据流图
第四节系统方法工具——流程图
第五节系统方法工具——EPC
第六节系统方法工具——BPMN
第七节系统方法工具——其他
第八节结构化的系统开发方法
目录
CONTENTS

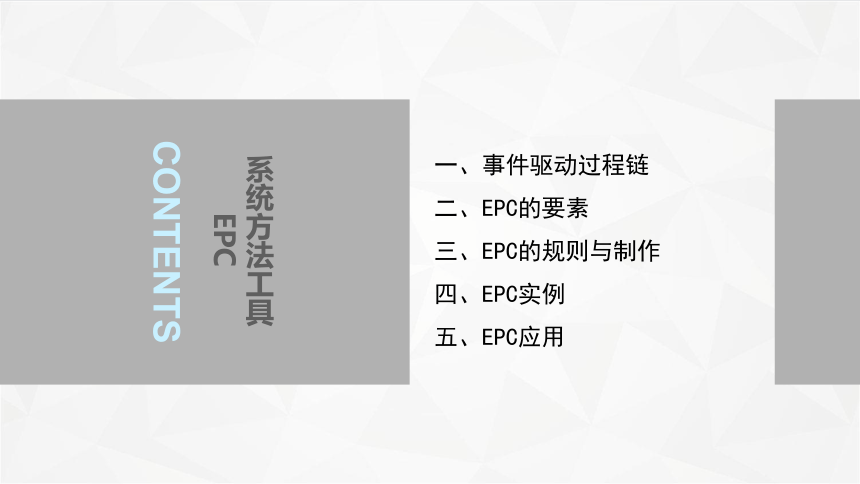

系统方法工具
EPC
CONTENTS
一、事件驱动过程链
二、EPC的要素
三、EPC的规则与制作
四、EPC实例
五、EPC应用

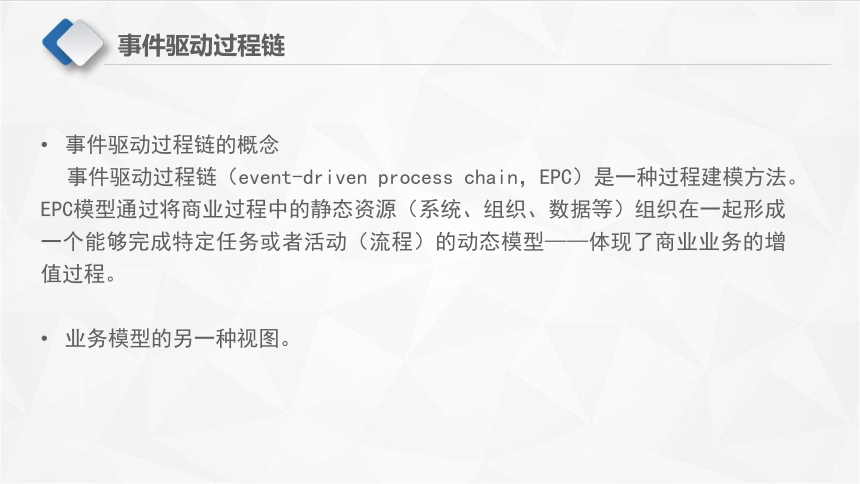

事件驱动过程链的概念
事件驱动过程链（event-driven process chain，EPC）是一种过程建模方法。EPC模型通过将商业过程中的静态资源（系统、组织、数据等）组织在一起形成一个能够完成特定任务或者活动（流程）的动态模型——体现了商业业务的增值过程。
业务模型的另一种视图。
事件驱动过程链

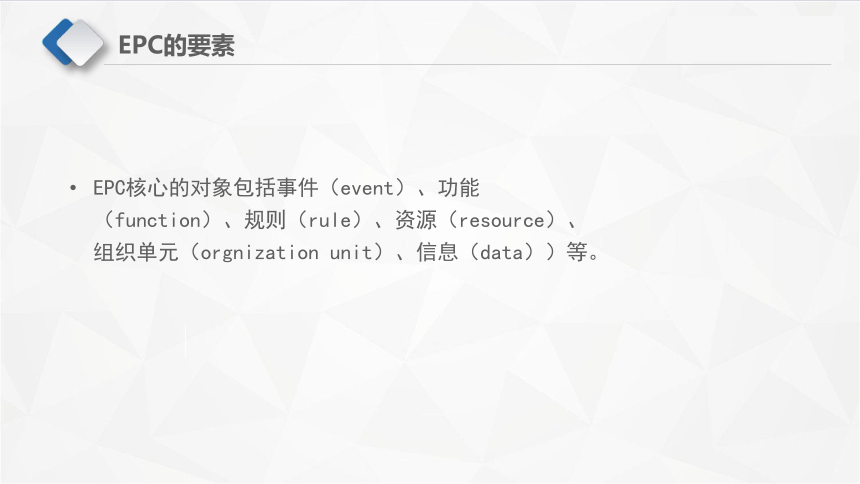

EPC核心的对象包括事件（event）、功能（function）、规则（rule）、资源（resource）、组织单元（orgnization unit）、信息（data））等。

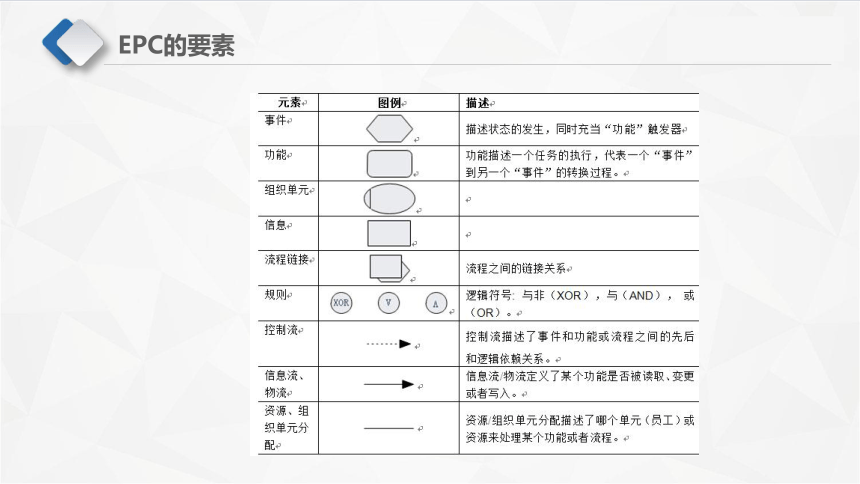

EPC的要素

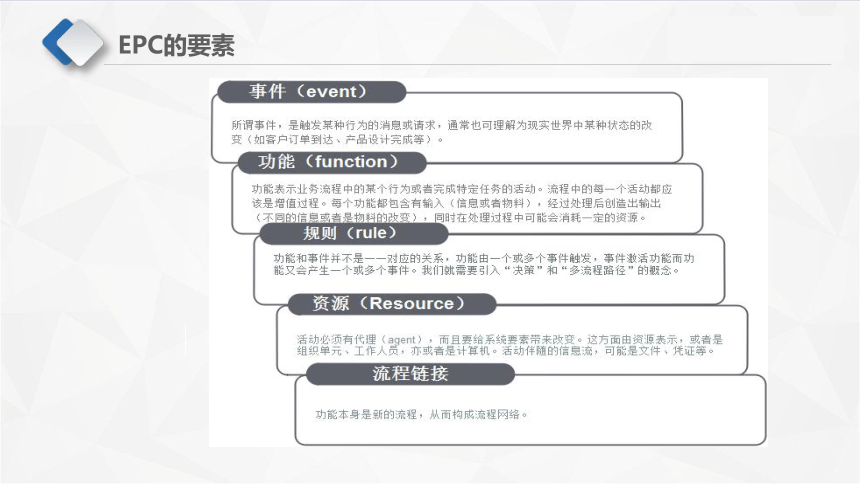

EPC的要素
EPC的要素

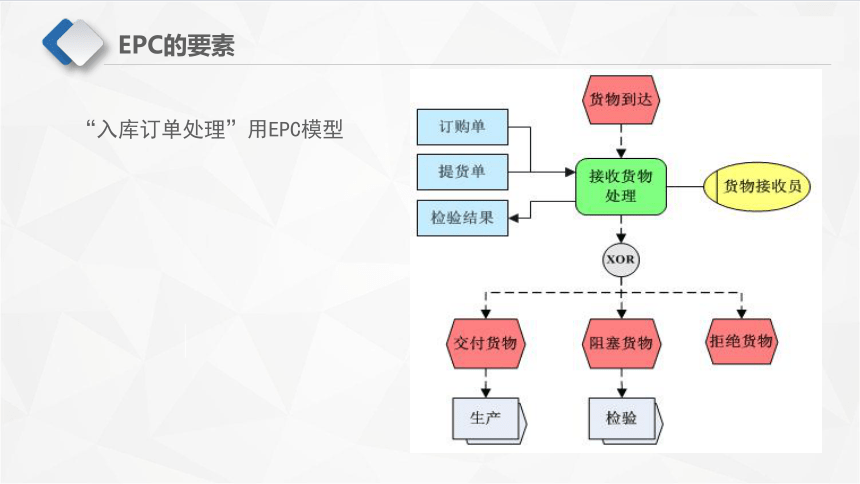

“入库订单处理”用EPC模型
EPC的要素
规则1：每一个模型必须至少包含有一个开始事件和一个结束事件。
规则2：事件和功能永远只有一个输入和一个输出连接。
规则3：功能与事件交替着出现，但是事件开始，事件与事件中间不少于一个功能出现。功能和功能之间亦然。
EPC的规则与制作
规则4：建模的规则体系中，有三个基本的规则——与、或、异或。
操作符 在功能之前（多类输入）
AND 触发功能，需要两个事件同时
XOR 触发功能，两个事件一个，且只有一个发生
OR 触发功能，两个事件一个，或两个发生
EPC的规则与制作
操作符 在功能之后（多类输出）
AND 功能F做出的决策是E1和E2
XOR 功能F做出的决策是E1和E2其中之一。
OR 功能F做出的决策E1或E2，或者是E1和E2。
EPC的规则与制作
操作符 在事件之前（多类输入）
OR F1或F2任意一个发生，得到事件E
XOR F1或F2只能一个发生，得到事件E
AND F1与F2同时发生，得到事件E
EPC的规则与制作
操作符 在事件之后（多类输出）
OR 事件E同时触发F1和F2
XOR 错误的逻辑
AND 错误的逻辑
规则5：其他
（1）EPC模型中，触发与因果用带箭头虚线依次连接。
（2）信息或资源需要用带箭头实线连接，箭头方向为读取或改写方向，组织单元与功能用不带箭头的实线连接，表示功能的执行者。
（3）“功能”本身可能是另外的流程，用流程连接符号表示。
EPC的规则与制作
四、
【实例】
某公司电话销售订单处理业务，是订单发起到订单确认的业务过程。该公司接受订单的途径为电话订单和传真确认。电话订货，只有确认传真之后才能生效。其过程是当电话订单打入，要登记信息订单信息，等待传真确认。在规定的时限（如10天）之内未收到确认传真，则订单失效。该失效订单信息需要征询客户电话订单是否继续有效，如果客户确认有效，则重新计时，否则作废，作废后订单删除。电话订单经过客户传真确认后，要进入订单有效性检验流程：若检验结果为订单有效，则确认订单，输入订单系统等待订单执行，订单处理结束；若检验结果为订单无效，则需要与客户沟通是否重新登记订单信息，否则取消订单，订单处理结束。
EPC实例
EPC实例
EPC建模方法是业务流程管理（业务流程标准化、流程重组、流程再造等）中较为先进的一种，尤其适合应用于B2B、供应链流程管理、仓储物流管理等商业化流程系统中。SAP R3和金蝶K/3在进行ERP实施过程中也会广泛应用EPC。EPC建模也适用于审计或会计业务处理。
EPC应用
EPC应用
EPC应用销售业务的标准业务流程
事件驱动过程链——动态模型——体现了商业业务的增值过程。
EPC的要素——事件、功能、规则、资源——动态变化。
EPC的规则与制作——横向（资源布局），纵向（事件进程）。
EPC的应用——业务流程。
问题：会计人员如何应用ＥＰＣ？
小结
学习愉快！
