(共44张PPT)
第5章　UFO报表子系统

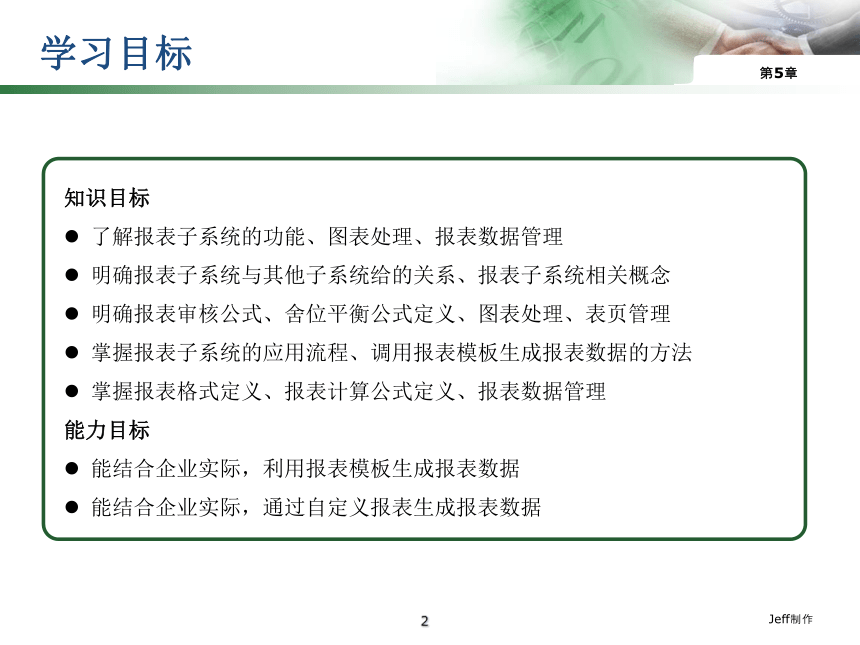

学习目标
Jeff制作
第5章
2
公司
名称
经营范围
信息化时间
软硬件
配置
知识目标
了解报表子系统的功能、图表处理、报表数据管理
明确报表子系统与其他子系统给的关系、报表子系统相关概念
明确报表审核公式、舍位平衡公式定义、图表处理、表页管理
掌握报表子系统的应用流程、调用报表模板生成报表数据的方法
掌握报表格式定义、报表计算公式定义、报表数据管理
能力目标
能结合企业实际，利用报表模板生成报表数据
能结合企业实际，通过自定义报表生成报表数据
案例导入
Jeff制作
第5章
3
公司
名称
经营范围
信息化时间
软硬件
配置

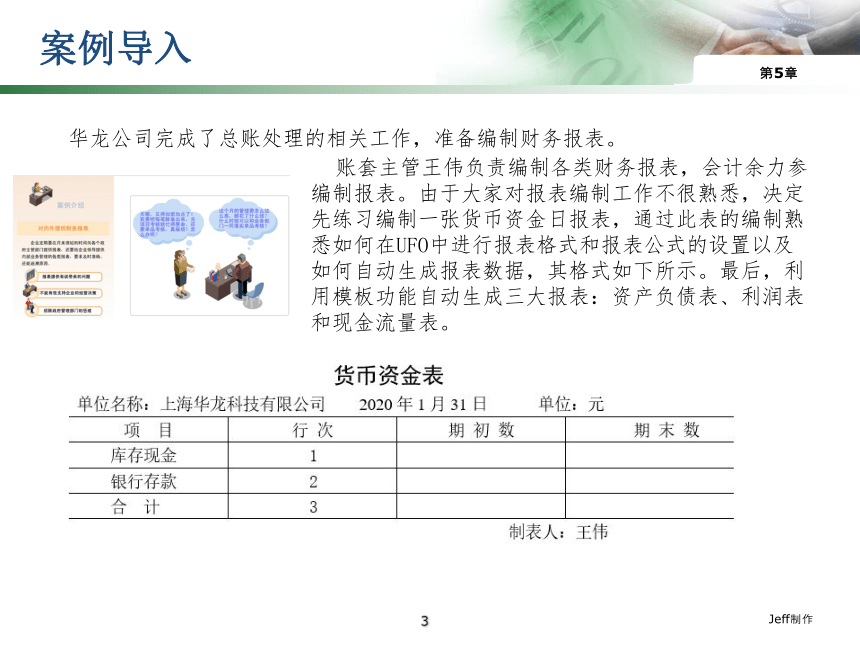

账套主管王伟负责编制各类财务报表，会计余力参编制报表。由于大家对报表编制工作不很熟悉，决定先练习编制一张货币资金日报表，通过此表的编制熟悉如何在UFO中进行报表格式和报表公式的设置以及如何自动生成报表数据，其格式如下所示。最后，利用模板功能自动生成三大报表：资产负债表、利润表和现金流量表。
华龙公司完成了总账处理的相关工作，准备编制财务报表。
案例导入
Jeff制作
第5章
4
公司
名称
经营范围
信息化时间
软硬件
配置

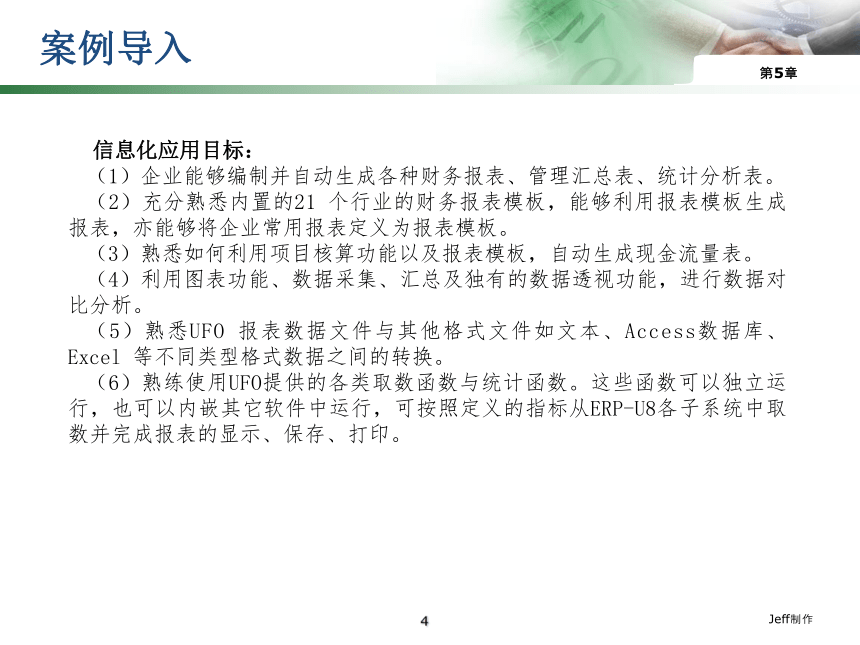

信息化应用目标：
（1）企业能够编制并自动生成各种财务报表、管理汇总表、统计分析表。
（2）充分熟悉内置的21 个行业的财务报表模板，能够利用报表模板生成报表，亦能够将企业常用报表定义为报表模板。
（3）熟悉如何利用项目核算功能以及报表模板，自动生成现金流量表。
（4）利用图表功能、数据采集、汇总及独有的数据透视功能，进行数据对比分析。
（5）熟悉UFO 报表数据文件与其他格式文件如文本、Access数据库、Excel 等不同类型格式数据之间的转换。
（6）熟练使用UFO提供的各类取数函数与统计函数。这些函数可以独立运行，也可以内嵌其它软件中运行，可按照定义的指标从ERP-U8各子系统中取数并完成报表的显示、保存、打印。
Jeff制作
第5章

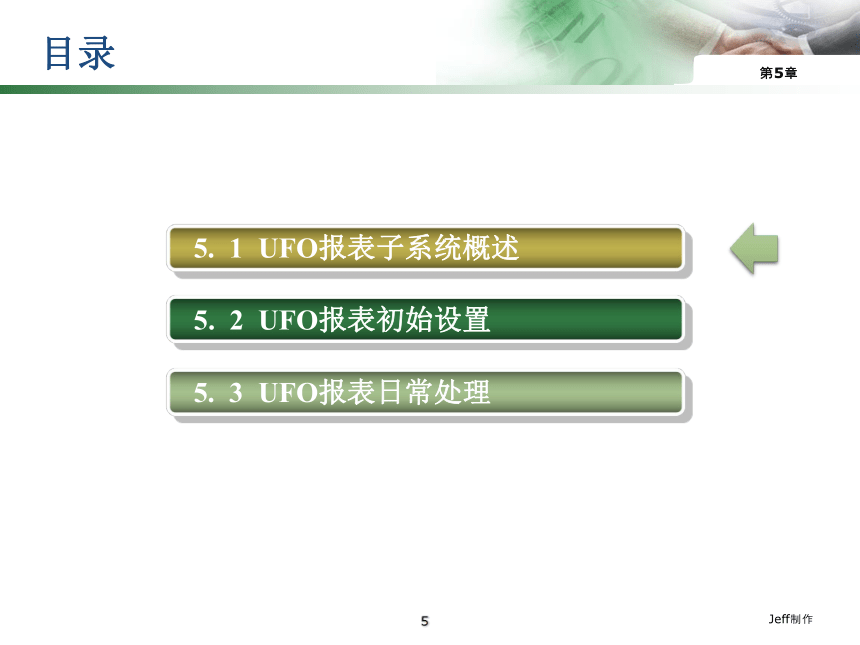

目录
5. 1 UFO报表子系统概述
5. 2 UFO报表初始设置
5. 3 UFO报表日常处理
5

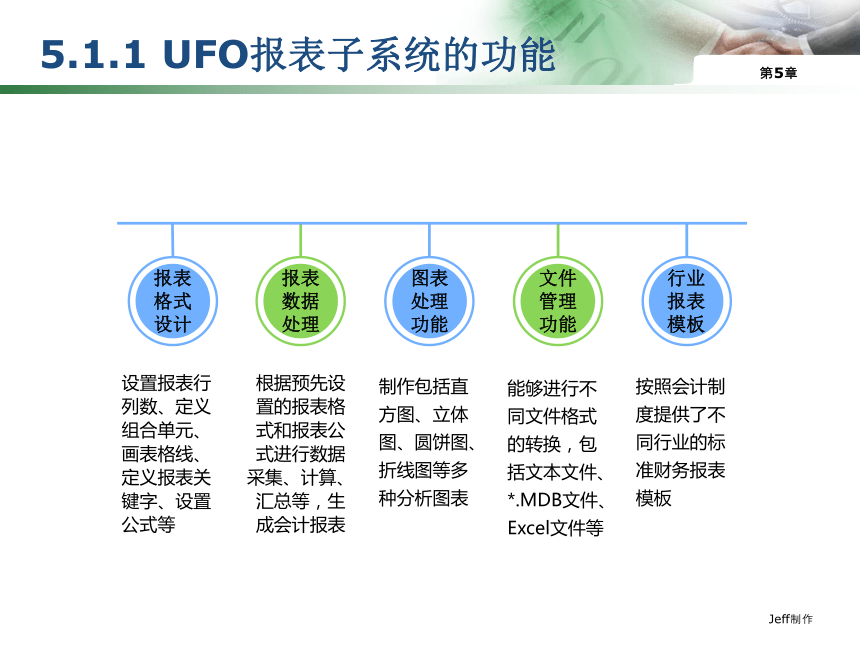

报表格式设计
设置报表行列数、定义组合单元、画表格线、定义报表关键字、设置公式等
报表数据处理
根据预先设置的报表格式和报表公式进行数据采集、计算、汇总等，生成会计报表
图表处理功能
制作包括直方图、立体图、圆饼图、折线图等多种分析图表
文件管理功能
能够进行不同文件格式的转换，包括文本文件、*.MDB文件、Excel文件等
行业报表模板
按照会计制度提供了不同行业的标准财务报表模板
5.1.1 UFO报表子系统的功能
第5章
Jeff制作

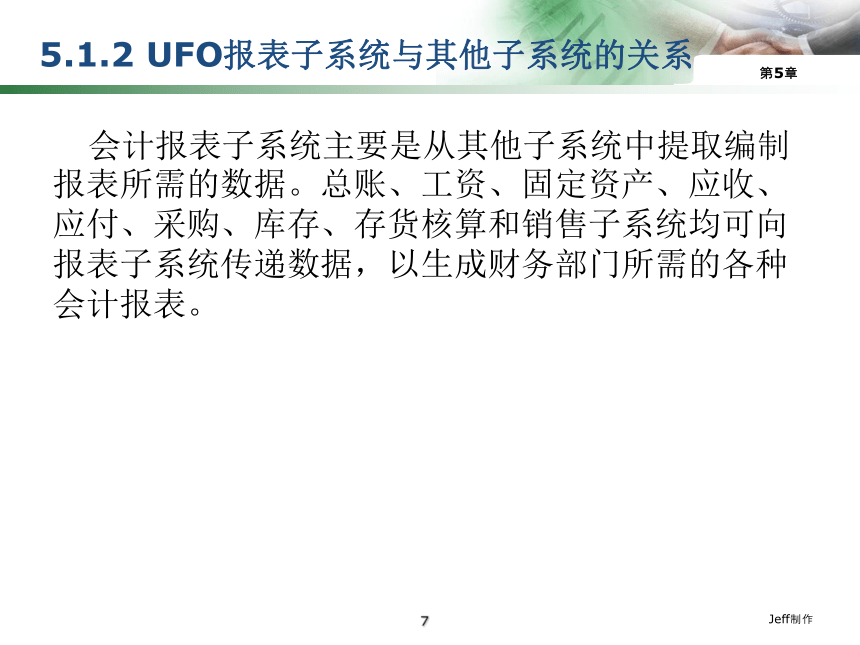

5.1.2 UFO报表子系统与其他子系统的关系
会计报表子系统主要是从其他子系统中提取编制报表所需的数据。总账、工资、固定资产、应收、应付、采购、库存、存货核算和销售子系统均可向报表子系统传递数据，以生成财务部门所需的各种会计报表。
Jeff制作
第5章
7

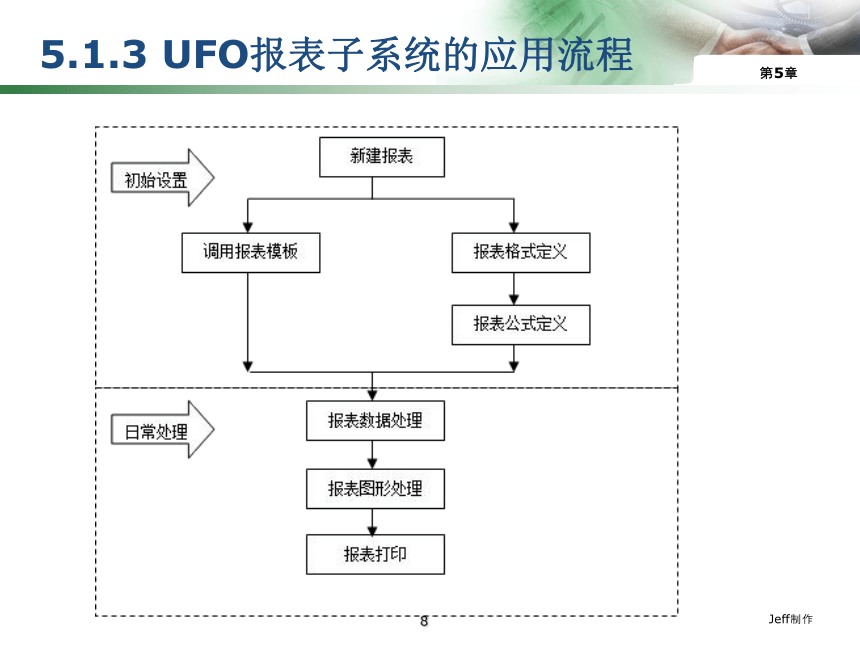

5.1.3 UFO报表子系统的应用流程
Jeff制作
第5章
8
5.1.4 UFO报表子系统的相关概念
格式状态和数据状态
格式状态:
报表格式设计、报表公式设计
格式状态下的操作对所有表页均管用
不能进行数据的录入和计算等操作
数据状态
管理报表数据
如生成数据、输入数据、增加或删除表页、审核、舍位平衡、制作图形、汇总、合并报表等
不能修改报表格式
切换
报表工作区的左下角有一个【格式/数据】按钮
Jeff制作
第5章
9
5.1.4 UFO报表子系统的相关概念
第5章
Jeff制作

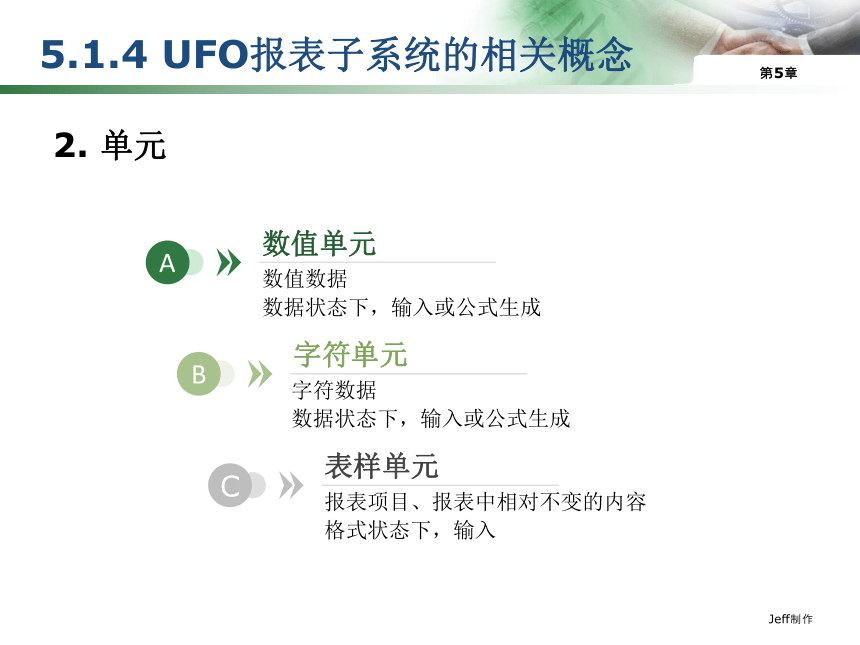

2. 单元
A
数值数据
数据状态下，输入或公式生成
数值单元
B
字符单元
C
报表项目、报表中相对不变的内容
格式状态下，输入
表样单元
字符数据
数据状态下，输入或公式生成
5.1.4 UFO报表子系统的相关概念

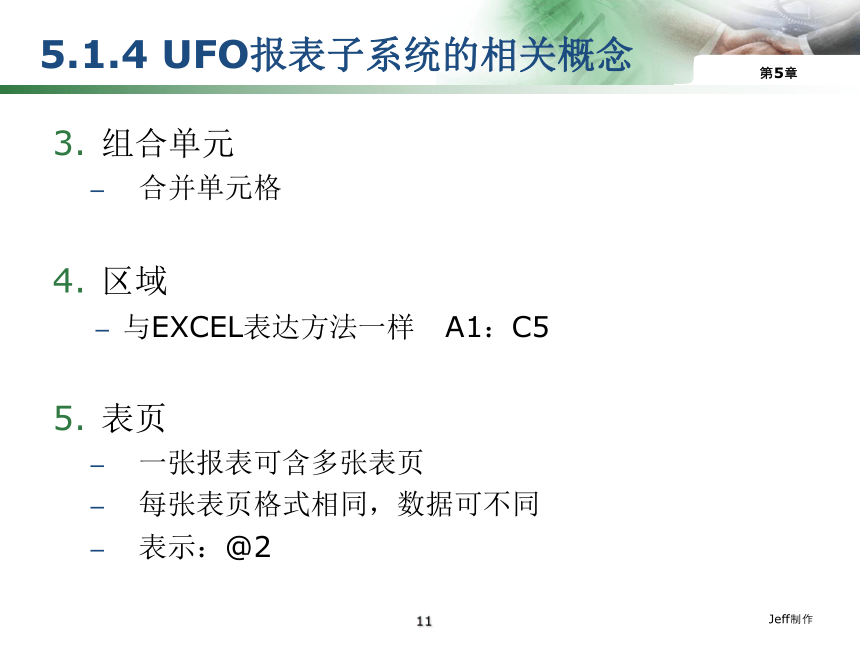

组合单元
合并单元格
区域
与EXCEL表达方法一样 A1：C5
表页
一张报表可含多张表页
每张表页格式相同，数据可不同
表示：@2
Jeff制作
第5章
11
5.1.4 UFO报表子系统的相关概念

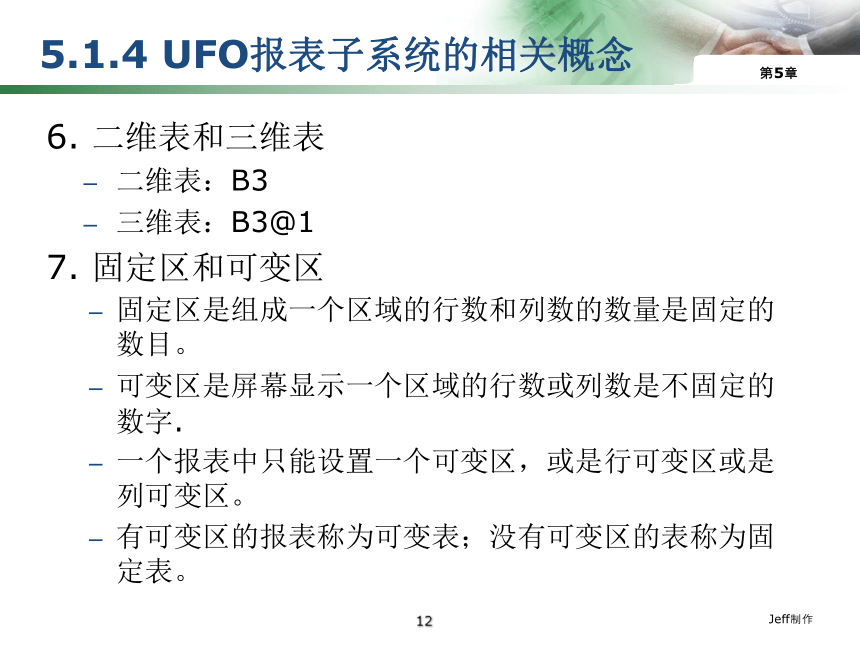

6. 二维表和三维表
二维表：B3
三维表：B3@1
7. 固定区和可变区
固定区是组成一个区域的行数和列数的数量是固定的数目。
可变区是屏幕显示一个区域的行数或列数是不固定的数字.
一个报表中只能设置一个可变区，或是行可变区或是列可变区。
有可变区的报表称为可变表；没有可变区的表称为固定表。
Jeff制作
第5章
12
5.1.4 UFO报表子系统的相关概念
关键字
含义：
关键字通常是那些可以引起报表数据发生变化的项目。
一张报表可以定义多个关键字。
种类：
单位名称、单位编号、年、季、月、日
自定义关键字
操作：
格式状态：设置关键字的位置
数据状态：输入关键字的值
Jeff制作
第5章
13
5.1.4 UFO报表子系统的相关概念
函数
作用：从软件系统或从其他地方取数。
种类：
账务函数、其他业务系统取数函数、统计函数、数学函数、日期时间函数、本表它页取数函数
常见：
(1) 账务函数（自总账取数的函数）
(2) 统计函数
(3) 本表他页取数函数
(4) 从其他报表取数
Jeff制作
第5章
14
格式：
函数名（“科目编码”,会计期间,[“方向”],[账套号],[会计年度],[编码1],[编码2]）
种类：
Jeff制作
第5章
15
(1) 账务函数（自总账取数的函数）
总账函数 金额式 数量式 外币式
期初额函数 QC（ ） sQC（ ） wQC（ ）
期末额函数 QM（ ） sQM（ ） wQM（ ）
发生额函数 FS（ ） sFS（ ） wFS（ ）
累计发生额函数 LFS（ ） sLFS（ ） wLFS（ ）
条件发生额函数 TFS（ ） sTFS（ ） wTFS（ ）
对方科目发生额函数 DFS（ ） sDFS（ ） wDFS（ ）
净额函数 JE（ ） sJE（ ） wJE（ ）
汇率函数 HL（ ）
含义：
统计函数一般用来完成报表数据的统计工作，如表内数据的汇总。
常见：
数据合计PTOTAL（ ）；
平均值PAVG（ ）；
最大值PMAX（ ）；
最小值PMIN（ ）
Jeff制作
第5章
16
(2) 统计函数
含义：
用于从同一报表文件的其他表页中采集数据。
常见表达：
取确定页号表页的数据
例：B2=C5@1
按一定关键字取数
例：D=C+SELECT(D,年@=年and 月@=月+1)
Jeff制作
第5章
17
(3) 本表他页取数函数
含义：
用于从其他报表中采集数据。
常见表达：
取他表确定页号表页的数据
<目标区域> “<他表表名>” > <数据源区域>[ @ <页号>]
用关联条件从他表取数
RELATION <单元 | 关键字 | 变量 | 常量> WITH “<他表表名>”-> <单元 | 关键字 | 变量 | 常量>
Jeff制作
第5章
18
(4) 从其他报表取数
Jeff制作
第5章
目录
5. 1 UFO报表子系统概述
5. 2 UFO报表初始设置
5. 3 UFO报表日常处理
19
5.2.1 报表格式设置
1. 报表格式的内容
(1) 标题
(2) 表头
(3) 表体
(4) 表尾
Jeff制作
第5章
20
5.2.1 报表格式设置
2.固定表格式设计
(1) 设置表尺寸
(2) 定义组合单元
(3) 画表格线
(4) 输入报表项目
(5) 定义行高和列宽
(6) 设置单元属性
(7) 设置关键字
(8) 调整关键字位置
Jeff制作
第5章
21
5.2.1 报表格式设置
Jeff制作
第5章
22
例题
设置如下报表格式。
5.2.1 报表格式设置
Jeff制作
第5章
23
例题
1.设置表尺寸。操作路径：格式→表尺寸
2.定义组合单元。操作路径：格式→组合单元
演示
演示
5.2.1 报表格式设置
Jeff制作
第5章
24
例题
3.画表格线。操作路径：格式→区域画线。
4.按例题要求输入报表项目。
演示
演示
5.2.1 报表格式设置
Jeff制作
第5章
25
例题
6.设置报表行高。操作路径：格式→行高
6.设置单元属性。操作路径：格式→单元属性
演示
演示
5.2.1 报表格式设置
Jeff制作
第5章
26
例题
7.设置报表关键字。操作路径：数据→关键字→设置
演示
5.2.1 报表格式设置
3.可变表格式设计
Jeff制作
第5章
27
5.2.2 报表公式设置
Jeff制作
第5章
28
审核公式
2
计算公式
1
舍位平衡公式
3
1.计算公式
含义：
单元公式
用来确定报表数据的来源，是自动生成报表数据的关键。
必须设置
设置方式：
引导输入
直接输入
Jeff制作
第5章
29
Jeff制作
第5章
30
例题
引导输入“现金”期初数据。
操作路径：选中相应单元格，单击“fx”按钮。
1.计算公式
演示
2.审核公式
作用：
用来验证计算公式的正确性
勾稽关系
例：资产合计=负债合计+所有者权益合计
非必须设置
Jeff制作
第5章
31
演示
3.舍位平衡公式
作用：
报表经舍位之后，用于重新调整平衡关系的公式称为舍位平衡公式
用于报表数据较大的情况
例：把以“元”为单位的报表转换为以“千元”、“万元”为单位的报表
非必须设置
Jeff制作
第5章
32
演示
5.2.3 报表模板
含义：
报表格式和报表公式预先设置好的报表。
预制：
系统按会计制度预制标准报表模板
资产负债表、利润表、现金流量表
自定义报表模板
Jeff制作
第5章
33
5.2.3 报表模板
利用模板生成资产负债表和利润表
（1）调用报表模板
（2）调整报表模板
（3）输入关键字，生成报表数据
Jeff制作
第5章
34
5.2.3 报表模板
Jeff制作
第5章
35
例题
调用资产负债表模板。操作路径：格式→报表模板
调用
模板
调整
模板
生成
报表
5.2.3 报表模板
利用模板生成现金流量表
方法：
一是利用现金流量表模块；
二是利用总账的项目管理功能和UFO报表。
第二种方法：
总账子系统中操作：
(1) 在设置会计科目界面指定“库存现金、银行存款”科目为现金流量科目。
(2) 系统在项目目录里已经建立了“现金流量项目”项目大类的各现金流量项目。
(3) 在凭证中指定现金流量科目所对应的现金流量项目。
UFO报表子系统中操作：
(1) 调用现金流量表模板。
(2) 调整报表模板。
(3) 生成现金流量表主表数据。
Jeff制作
第5章
36
演示
Jeff制作
第5章
目录
5. 1 UFO报表子系统概述
5. 2 UFO报表初始设置
5. 3 UFO报表日常处理
37
1.打开报表文件
2.输入关键字
3．输入基本数据
4． 生成报表
6.报表审核
6．舍位平衡处理
5.3.1 报表编制
第5章
Jeff制作
5.3.1 报表编制
Jeff制作
第5章
39
例题
输入“原材料变动明细表”的关键字为“2016年1月”。
操作路径：数据→关键字→录入
演示
5.3.1 报表编制
Jeff制作
第5章
40
例题
根据输入的关键字生成原材料明细表数据。
操作路径：数据→表页重算
演示
5.3.2 图表处理
功能
直方图、圆饼图、折线图、面积图等
依据：
图表是利用报表文件中的数据生成的
操作：
对图表可以进行命名、修改、保存或删除等操作，也可以进行打印输出
Jeff制作
第5章
41
追加域
插入
图表
5.3.3 表页管理
功能
插入表页
追加表页
删除表页
排序表页
操作
数据状态下进行
Jeff制作
第5章
42
演示
5.3.4 报表数据管理
1．报表透视
可以利用数据透视功能，把多张表页的多个区域的数据显示在一个平面上
2．数据汇总
通过数据汇总功能可以把结构相同、数据不同的两张报表经过简单叠加生成一张新的报表的过程。
Jeff制作
第5章
43
第 5 章
Thank You !
